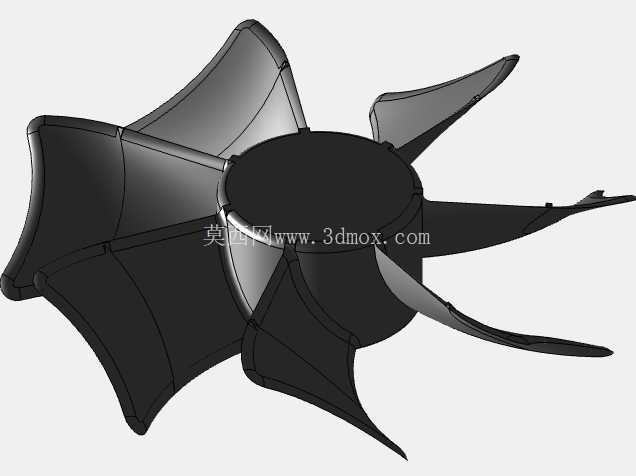

八叶片曲面结构风冷散热叶轮设计

　　在工业散热系统的结构设计环节，叶轮作为风冷模块的核心做功部件，其曲面造型、叶片排布直接决定了整套散热单元的风压、风量与运行噪音表现，这类八叶片叶轮常被应用在机柜散热、小型工业设备通风、商用制冷机组风冷模块等场景中，区别于常规等距直叶片结构，该叶轮采用曲面建模逻辑完成整体造型，能够在同等转速下实现更平缓的气流导向，降低叶片切割气流时产生的紊流损耗。从实际安装适配的角度来看，这类叶轮的中心轮毂为等径圆柱结构，预留的轴孔匹配常规小型驱动电机的输出轴径，安装时仅需通过轴端顶丝或者端盖压合即可完成固定，轮毂的轴向厚度控制在常规风冷电机的安装座边界范围内，不会出现运转时与电机端盖、防护网罩发生干涉的问题，叶片外沿的回转直径适配常规同规格散热风罩的内径尺寸，安装后叶片与风罩内壁保留均匀的安全间隙，既避免间隙过大造成的气流回流损耗，也防止间隙过小出现运转剐蹭风险。

　　设计过程中优先考虑了气流的轴向推进效率，每一片叶片的曲面扭转角度从根部到外沿呈渐变过渡，靠近轮毂的叶片根部扭转角度更大，能够将轮毂附近的滞流区域气流快速导向外侧，叶片外沿的扭转角度收窄，配合叶尖的切角造型，减少叶尖位置的气流涡旋产生，八片叶片采用等夹角圆周排布，相比常规六叶结构，在同等转速下能够输出更连续的气流，降低风压脉动带来的结构振动，运转时的动平衡表现更稳定，不需要额外增加过多的配重块即可满足常规工业场景的动平衡精度要求。

　　从结构强度的角度考量，叶片与轮毂的衔接位置做了平滑的圆角过渡，避免应力集中导致的长期运转疲劳断裂，叶片的壁厚从根部到叶尖呈渐变减薄设计，既保证根部有足够的结构强度传递扭矩，也能控制整体叶轮的重量，降低驱动电机的启动负载，减少运转时的转动惯量，让电机的启停响应更迅速。这类叶轮在实际应用中，可根据使用场景的需求匹配不同转速的驱动电机，当应用在粉尘较多的工业环境时，平滑的曲面结构不容易积灰，日常维护仅需简单吹扫即可完成清洁，不会因为积灰造成叶轮动平衡失衡；当应用在噪音要求较高的商用场景时，曲面叶片的气流切割角度更平缓，能够有效降低高频风噪的产生，配合低速电机即可满足散热风量要求。

　　建模过程中采用曲面构建的逻辑完成整体造型，先通过基准面绘制不同截面的叶片型线，再通过放样、曲面缝合完成单个叶片的造型，之后通过圆周阵列完成所有叶片的排布，最后与中心轮毂进行布尔合并，整体曲面的连续性达到G2级别，不会出现局部的曲面折角，既保证了造型的流畅性，也为后续的模具开模、数控加工提供了合格的三维数模基础，数模的安装基准面与实际加工的定位基准完全重合，后续生产时可以直接调用数模进行工装夹具设计，减少二次测绘的误差。在实际设备选型匹配时，可根据所需的风量风压参数调整叶轮的转速，不需要更改叶轮的主体结构即可适配不同功率的驱动电机，中心轮毂的尺寸预留了足够的轴孔调整空间，可根据不同电机的轴径对轴孔进行适配修改，不需要重新调整叶片的曲面参数，大幅降低了衍生型号的设计周期。
