电阻式触摸屏配套塑料手写笔结构设计

这款塑料手写笔的设计，完全围绕2.8英寸电阻式触摸显示屏的交互特性展开，没有照搬电容屏手写笔的结构逻辑，毕竟电阻屏的触控触发逻辑是靠压力形变导通上下导电层，和电容屏靠电场感应的原理完全不同，设计阶段首先要解决的就是笔尖压力传导的均匀性问题。

从实际应用场景来看，这类小尺寸电阻屏大多用在工业手持终端、老式便携检测设备、嵌入式工控操作面板上，使用环境多是车间、户外作业点，操作人员可能戴薄劳保手套操作，也可能手上沾有少量油污、粉尘，所以手写笔不能做电容笔那种细笔尖，反而要把笔尖接触端做了小圆弧过渡，接触面积控制在3mm左右，既保证按压时能让电阻屏的上下ITO层可靠接触触发，又不会因为接触面积过大导致触控精度下降，点选屏幕上的小尺寸按键时不会出现误触。

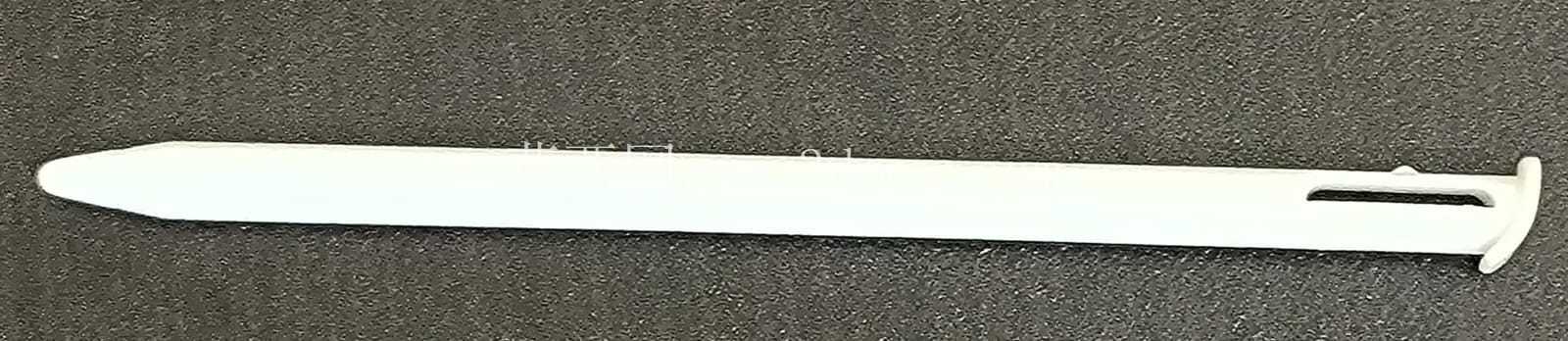

笔身整体采用长条形扁平结构，不是常见的圆形笔杆，这是考虑到这类配套手写笔大多是嵌在设备外壳的预留卡槽里，扁平结构和设备外壳的贴合度更好，不会像圆形笔那样容易在卡槽里转动，也能减少设备外壳的开槽深度，节省手持设备的内部空间。笔身尾部做了带缺口的挂扣结构，这个结构不是装饰，是和设备上的笔位卡扣配合的，插入笔槽后挂扣会卡入卡槽的凸点位置，防止设备移动、震动时手写笔从槽内滑落丢失，同时缺口位置刚好可以用指甲抠住，取笔的时候不需要额外设计抠手位，简化了笔身的模具结构。

材质选择上整体采用硬质ABS塑料一体注塑成型，没有做分体式的笔帽、笔尖套结构，一方面是因为电阻屏手写笔不需要导电材质，硬质塑料本身的硬度就足够触发屏幕，另一方面一体结构能减少装配环节，也避免了小零件脱落丢失的问题，毕竟工业场景下的配件丢失后很难单独配补。笔身的厚度控制在2.5mm，宽度8mm，总长度和2.8英寸屏幕的长边尺寸匹配，握持的时候刚好能卡在食指和中指之间，不需要像握普通书写笔那样大角度握持，操作屏幕时的施力方向基本垂直于屏幕表面，能减少斜向按压对屏幕导电层的刮擦损伤，延长电阻屏的使用寿命。

设计阶段也考虑了模具成型的工艺性，笔身整体没有倒扣结构，拔模斜度控制在1.5度，表面做细晒纹处理，既不容易沾留指纹，注塑时也不容易出现流痕、缺胶的问题。笔尖位置做了0.2mm的圆角，没有尖锐棱角，避免长期使用刮花电阻屏表面的PET保护膜，笔身的边缘全部做了R0.5的倒圆角，握持的时候不会硌手，即使长时间操作屏幕记录数据，也不会在手指上留下压痕。

从安装边界来看，配套的设备笔槽尺寸只需要比笔身外形大0.3mm的间隙，深度控制在笔身厚度加0.2mm即可，尾部挂扣的位置距离笔尾端4mm，卡槽对应位置做1mm高的凸点就能实现可靠固定，不需要额外加弹簧、卡扣之类的金属零件，降低了整套设备的物料成本。实际测试中，这款手写笔按压力度控制在10-20g就能可靠触发屏幕，和手指直接按压的力度差不多，不会出现轻触无反应、重按刮花屏幕的问题，即使戴薄丁腈手套操作，也能准确点选屏幕上的操作选项，完全满足工业现场的操作需求。

另外笔身没有做多余的装饰结构，整体平直，注塑成型后只需要简单修剪浇口就能使用，不需要后续的喷涂、印刷工序，进一步压缩了生产成本，适合作为设备配套配件批量生产，和设备一起交付给终端用户，也能作为单独的替换配件供应，通用性较强，只要是2.4到3英寸之间的电阻式显示屏，都可以使用这款手写笔进行操作，不需要针对特定屏幕尺寸做结构调整。
