立式SSD硬盘固定支撑托架结构设计

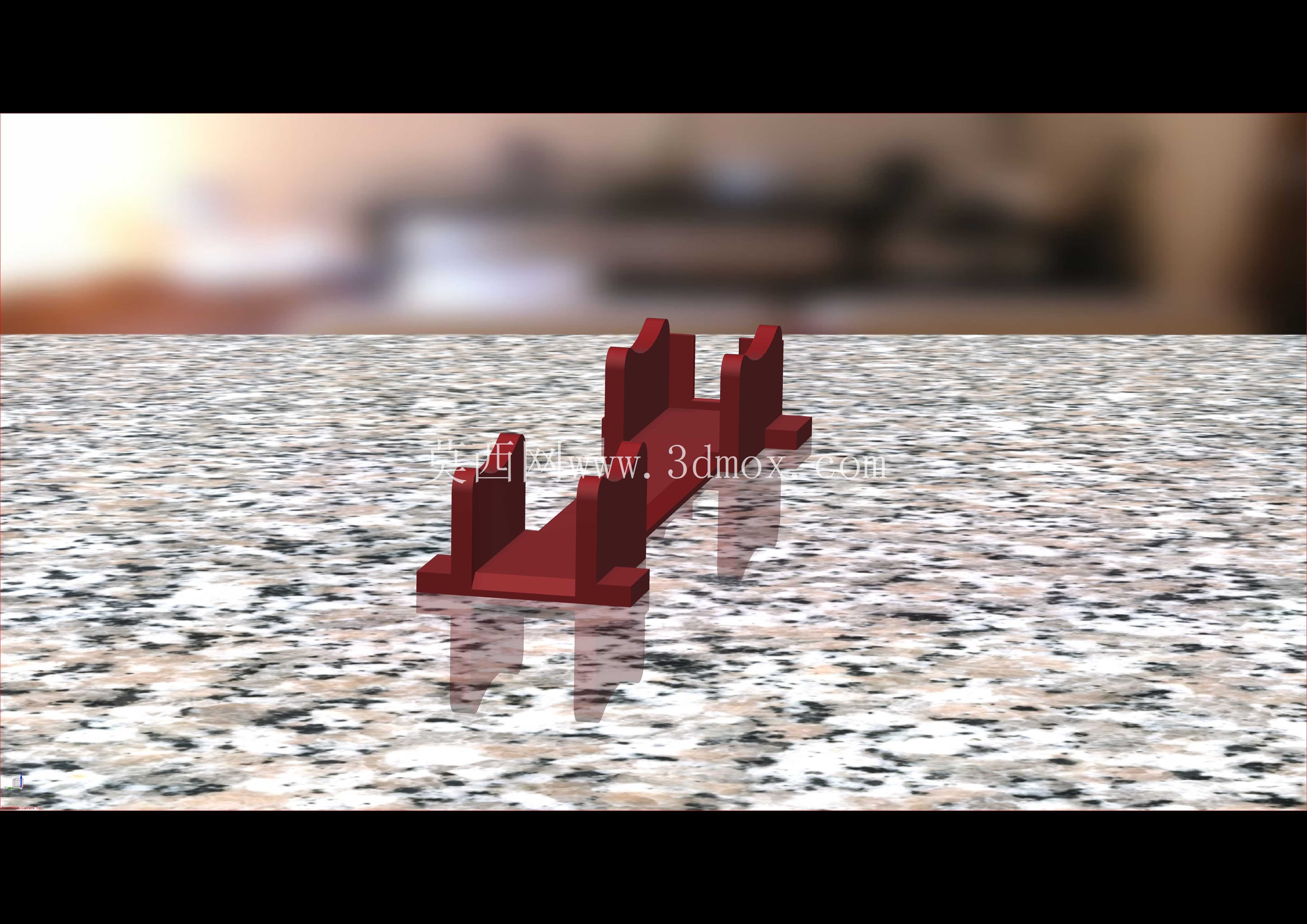

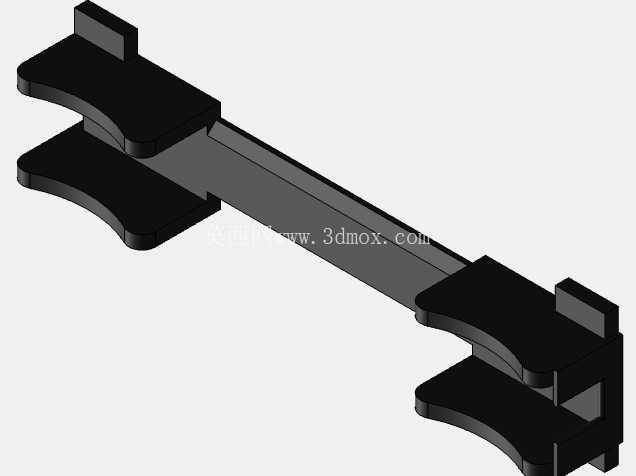

　　在桌面级DIY装机、小型工控机柜内部存储扩容、紧凑型办公工位硬件布置这类场景里，2.5英寸固态硬盘的安装空间往往是容易被忽略的细节——常规卧式安装需要占用整块3.5寸硬盘位的平面空间，在ITX小机箱、桌面开放式机架、多盘位存储扩展坞这类空间受限的使用环境下，平面空间的浪费会直接挤压其他硬件的布置余量，甚至影响风道走向。这款直立式SSD固定支架的设计，核心就是通过改变存储硬件的放置姿态，把原本需要占用的横向平面空间转化为纵向立体空间，单盘安装的平面投影面积仅为常规卧式安装的三分之一左右，能在有限的安装区域内腾出更多空间给走线、散热模块或者其他扩展硬件。从结构功能上看，支架整体采用对称式卡槽设计，两侧的支撑立板做了等高度的限位凸台，凸台的内槽尺寸严格匹配2.5英寸SSD的标准厚度公差，安装时不需要额外螺丝固定，只需要将硬盘顺着卡槽方向竖直插入，两侧凸台就能卡住硬盘的侧边壳体，限制硬盘前后、左右方向的位移，底部的承托底板做了加宽处理，和支撑立板形成一体式的L型受力结构，即使硬盘竖直放置，整体重心也完全落在底板的支撑范围内，不会出现侧翻、滑落的问题。

　　设计过程中首先考虑的是安装兼容性，卡槽的开口宽度预留了0.2mm的装配间隙，既不会因为间隙过小导致硬盘插装卡滞，也不会因为间隙过大造成硬盘安装后出现晃动；支撑立板的高度做了针对性优化，刚好覆盖硬盘侧边三分之二的高度区域，既保证足够的夹持接触面积提供稳定的固定力，又不会遮挡硬盘表面的标签、散热片安装位，用户如果后续要给SSD加装薄型散热马甲，也不需要拆卸支架就能直接安装。底板的四个边角做了小圆角过渡，避免安装过程中尖锐边角划伤手部或者机箱漆面，底板底部预留了双面胶粘贴或者螺丝固定的安装位，既可以直接放置在桌面、机箱底板上依靠自重保持稳定，也可以通过M3规格的螺丝固定在机箱的预留安装孔位、开放式机架的铝型材槽位上，适配不同的安装场景。

　　从实际使用的角度出发，这种直立安装的方式还能顺带优化硬盘的散热条件：卧式安装时硬盘的底面完全贴合安装位，只有顶面和侧面能接触流动空气，直立安装后硬盘的两个大面都完全暴露在机箱风道内，空气可以直接流过硬盘的两个发热表面，在没有额外加装散热风扇的情况下，连续高负载读写时的硬盘温度能比卧式安装低3-5摄氏度，对于长时间运行的工控存储设备、持续读写的素材盘来说，这个温度差能有效延长硬盘的使用寿命，降低掉速、故障的概率。

　　在结构强度的考量上，支架的壁厚做了均衡设计，支撑立板和底板的连接位置做了加强筋过渡，避免长期使用后立板出现外扩变形导致夹持力下降，整个支架没有多余的冗余结构，整体重量控制在很轻的范围内，不会给安装位置带来额外的负重负担，同时一体成型的结构也没有拼接缝隙，不会因为长期受温度、湿度影响出现拼接松动的问题。针对多盘位安装的需求，这种直立支架还可以并排紧密布置，相邻两个支架之间只需要预留5mm左右的空气流通间隙，就能满足多块SSD的安装需求，在同样的平面面积下，直立布置的盘位数量是卧式安装的2.5倍以上，非常适合搭建小型家庭NAS、多盘位存储工作站这类需要密集布置存储硬件的场景。设计时还特意规避了对硬盘接口的遮挡，支架顶部的开口位置刚好避开硬盘的SATA接口或者M.2转接接口区域，硬盘安装完成后，数据线和供电线可以直接从顶部或者侧面插接，不需要额外预留走线空间，插线操作不会和支架结构产生干涉，后期维护更换硬盘时只需要竖直向上拔出即可，不需要拆卸支架本身，也不会影响周边其他硬件的固定状态。
