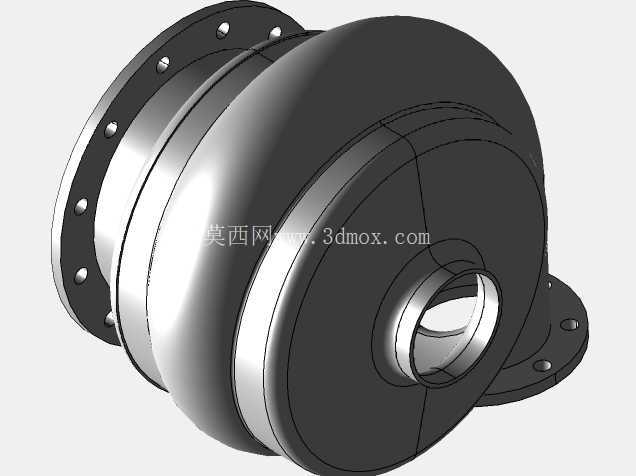

带法兰连接结构的流体输送泵体结构

　　在流体输送系统的工程落地场景里，这类带双侧法兰结构的泵体是核心承压与过流载体，常见于工业循环供水、暖通管路增压、轻腐蚀流体输送等工况，承担着容纳叶轮、构建密闭过流腔、对接上下游管路的核心作用，其结构设计的合理性直接决定整泵的运行稳定性与安装适配性。从结构设计逻辑来看，该泵体采用蜗壳式流道构型，腔体轮廓顺着流体甩出的走向做渐扩式过渡，能有效降低流体在腔体内的沿程阻力损失，减少紊流带来的振动与效率损耗，进出流端的法兰盘均采用均匀分布的螺栓孔布局，对接时可通过螺栓预紧力配合密封垫片实现端面密封，避免高压输送工况下的流体渗漏。

　　安装边界层面，输入端法兰的止口尺寸与对接管路的法兰止口做了公差匹配，安装时需保证止口同轴度偏差控制在0.1mm以内，避免强行对接导致的密封面偏斜；输出端的侧置法兰可根据管路走向调整安装角度，适配不同的现场布管需求，泵体整体的轴向安装尺寸预留了叶轮装配与密封件安装的空间，腔体壁厚经过承压校核，可满足常规中低压流体输送的强度要求，避免长期运行下的腔体变形。从功能特性上看，该泵体的流道内壁做了顺滑过渡处理，没有突兀的结构棱角，可减少流体中的杂质在腔体内的淤积，降低流道堵塞的概率；法兰端面的密封槽结构适配常规的橡胶石棉垫或O型密封圈，无需额外加工密封结构即可完成装配，降低现场安装的加工成本。

　　实际选型适配时，需注意泵体的进出口通径与管路通径的匹配性，若变径对接需在法兰处加装渐变过渡段，避免通径突变带来的局部阻力损失；泵体底部的安装支脚可通过螺栓固定在泵座基础上，安装时需调整支脚的水平度，保证泵轴与电机轴的同轴度符合装配要求，减少运行过程中的轴封磨损。这类泵体的结构设计充分考虑了现场安装的通用性，法兰连接尺寸符合常规管路法兰的通用标准，可直接适配同压力等级的标准管路配件，无需定制特殊转接件，在中小型供水泵站、设备冷却循环系统、生产工艺流体输送线中都能适配，其分体式的法兰连接结构也方便后期的维护拆解，检修时只需拆开对应端的法兰螺栓即可取出叶轮与密封组件，无需整体拆卸泵体与管路的连接，大幅降低运维的工作量。

　　设计过程中，针对泵体的受力薄弱点做了局部加厚处理，法兰与腔体衔接的位置做了圆弧过渡，避免应力集中导致的长期运行开裂，腔体的外形轮廓兼顾了铸造工艺的脱模需求，没有过小的内凹结构，可适配常规的砂型铸造工艺，降低生产制造的难度与成本。
