Arduino机器人用红外传感模块结构设计

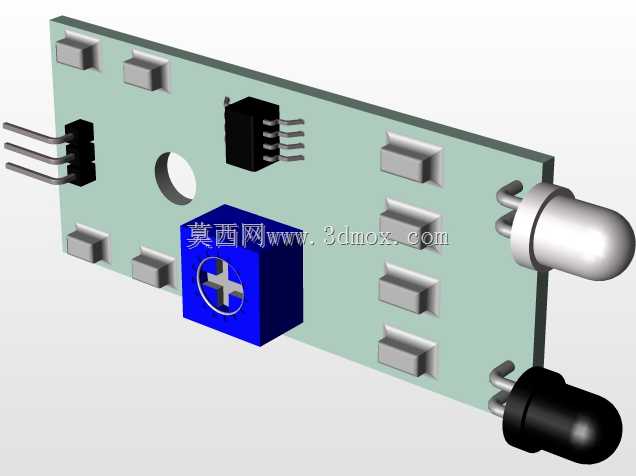

　　这款适配Arduino开发体系的红外传感模块，在小型移动机器人、智能循迹小车、简易避障装置的开发场景中应用十分广泛，是入门级机器人开发里最常用的环境感知部件之一。从结构设计来看，模块采用标准玻纤PCB作为承载基体，板载元件布局充分考虑了创客开发、教学实验场景下的安装便利性，发射与接收探头采用侧出式排布，能够在模块垂直安装于机器人上层板时，让红外光路平行于行进平面，无需额外调整探头角度即可实现前方障碍物检测。板上预留的单孔安装位直径适配常用的M3铜柱规格，可直接与标准Arduino控制板、通用机器人层叠支架配合固定，安装边界清晰，不会与周边的电机驱动板、电源模块产生结构干涉。模块上的电位器元件用于调节检测距离阈值，

　　设计时特意将调节旋钮朝向板外侧，安装完成后无需拆卸模块即可用小螺丝刀完成灵敏度校准，适配不同检测距离的使用需求，比如桌面循迹场景下调低灵敏度避免误判地面纹理，开阔场地避障场景下调高灵敏度扩大检测范围。排针接口采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到各类控制板的IO口，接线时的引脚定义丝印清晰，能减少开发过程中的接线错误。板载的贴片元件与直插元件采用混合排布，直插的发射接收管抗冲击性更好，能承受机器人运行过程中的轻微震动，贴片元件则有效压缩了板上占用空间，让整体模块尺寸控制在适合小型机器人搭载的范围内，不会过多占用机器人上层的有限安装空间。在实际使用中，

　　这类红外传感模块依靠红外发射管发出调制红外光，遇到障碍物后反射回接收管，通过输出电平变化给控制器传递障碍物存在的信号，相较于超声模块，它的响应速度更快，在近距离检测场景下的成本更低，非常适合教学实验、创客DIY、小型机器人竞赛这类对成本敏感、开发周期短的场景。结构设计上还考虑了元件的防护性，发射接收管的根部做了焊盘加固，多次插拔接线、轻微磕碰也不会出现元件脱焊的问题，板边做了圆角处理，避免安装过程中划手或者划破连接导线。
