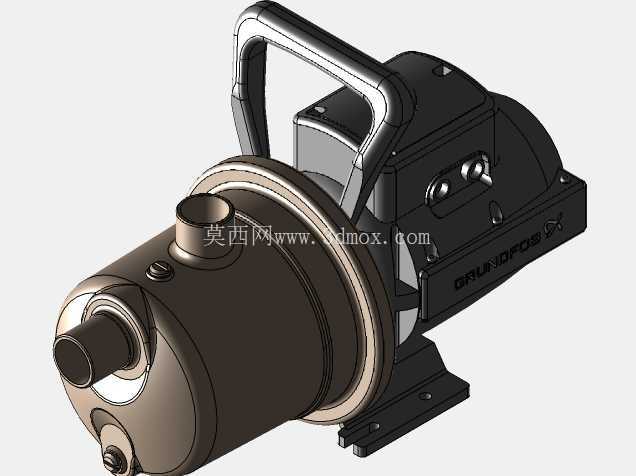

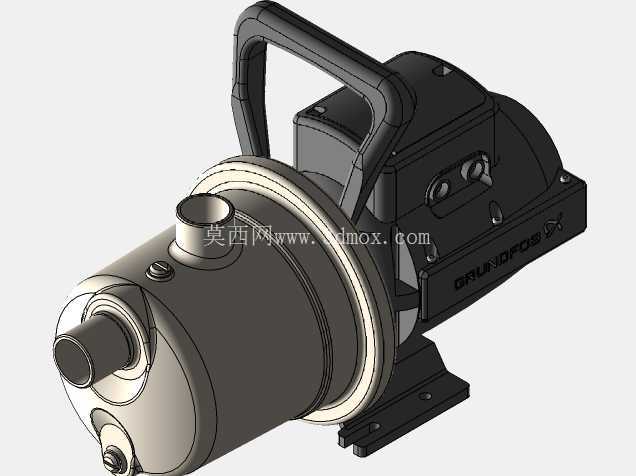

格兰富JP4-47家用自吸花园泵结构设计

　　这款自吸式花园泵的三维结构设计，完全围绕民用庭院供水、小型园艺浇灌的实际作业场景展开，日常使用中主要承担家庭自来水增压、庭院绿植浇灌、小型水景循环供水这类轻量级输水任务，适配的输水介质为常温清水，不适合输送含大颗粒杂质、高粘度或者有腐蚀性的流体，选型时需要提前匹配管路通径与扬程参数，避免出现流量不足或者过载的问题。从结构设计思路来看，整个模型做了轻量化的简化处理，没有还原内部的叶轮、密封件、绕组等核心运动与电气部件，仅保留了外部装配的完整外形与安装接口，非常适合用于设备布局仿真、管路干涉检查、产品外观展示这类不需要做内部流体或者力学仿真的场景，能有效降低装配体的文件体量，提升大场景装配时的软件运行流畅度。泵体的主体过流段采用不锈钢冲压成型的筒体结构，进出口均为标准外螺纹接口，接口轴线与泵体安装底面保持平行，进出口的中心高度差经过匹配常规家用管路的安装高度设计，现场布管时不需要额外做过多的变径或者转角调整，能减少管路沿程阻力损失。驱动端的电机壳体采用压铸铝合金材质的筋条式散热结构，壳体表面的散热筋沿着电机轴向排布，能在设备连续运行时通过空气自然对流带走绕组产生的热量，不需要额外加装散热风扇就能满足轻载工况下的散热需求，降低了设备运行的风噪，很适合家庭庭院这类对噪音有要求的使用场景。

　　顶部集成的一体化提手采用工程塑料注塑成型，提手的弧度贴合人手握持的曲线，边缘做了大圆角过渡处理，单人搬运时可以直接握持提手转移设备，不需要额外借助吊装或者搬运工具，设备整体重量控制在单人可轻松搬运的范围内，适配家庭用户自行安装、移动的使用需求。底部的安装脚座采用一体式冲压结构，两个安装脚分别布置在泵体与电机段的下方，脚座上开有长圆形的安装固定孔，安装时可以根据现场基础的螺栓孔位做小范围的位置调整，降低了现场安装的基础加工精度要求，安装脚与主体之间的连接位置做了加强筋处理，能避免设备运行时的振动导致脚座开裂，同时脚座的安装平面经过平整度校准，固定后能保证泵轴的水平度，避免长期偏载导致的密封件异常磨损。

　　从安装边界尺寸来看，泵体整体长度控制在小型家用设备的常规尺寸范围内，宽度方向不超过常规家用壁挂支架的承载宽度，高度方向包含提手的总高度也适配多数庭院设备柜、户外安装台的预留空间，安装时需要在设备四周预留至少十厘米的散热与操作空间，进出口位置要预留足够的管路拆装空间，方便后期更换密封件或者检修接口。设备的接线盒布置在电机壳体的侧上方，接线口做了防水密封结构设计，户外安装时可以避免雨水溅入导致的电气故障，接线位置的高度高于泵体的最高液位，即使出现管路溢水的情况也不会波及电气接线部分。

　　整个外部结构的拆分逻辑完全按照实际生产的装配工序设计，泵体筒体与电机端盖的连接法兰位置预留了密封槽的安装位置，虽然模型没有还原内部密封件，但接口的尺寸完全匹配实物的装配公差，做装配仿真时可以直接在对应位置添加标准密封件模型，不需要重新调整配合尺寸。这种轻量化的外部结构模型，在做庭院供水系统的整体布局设计时，可以直接导入到场景装配体中，用来检查泵体与周边管路、柜体、其他设备的干涉情况，也可以用于产品宣传的渲染素材制作，不需要再花费时间重建外部轮廓，能大幅提升设计阶段的工作效率。需要注意的是，因为模型没有还原内部的叶轮与流道结构，不能直接用于流体仿真或者电机的电磁、结构力学仿真，如果需要做这类深度仿真分析，还需要补充内部零件的详细结构，但对于多数布局设计、外观展示、安装指导类的工作，这个模型的细节精度已经完全可以满足使用需求。
