液压缸安装焊接支座结构设计

这类焊接式液压缸安装座，多应用在重型工程机械的执行机构连接部位，常见于挖掘设备臂架、起重机械变幅机构、压力机滑块驱动端这类需要大载荷往复驱动的场景中，核心作用是为液压油缸提供稳定的固定铰接基准，同时承受油缸工作时传递的轴向推力、径向偏载以及作业过程中的交变冲击载荷，避免油缸安装端出现应力集中导致的焊缝开裂、铰接孔变形等失效问题。

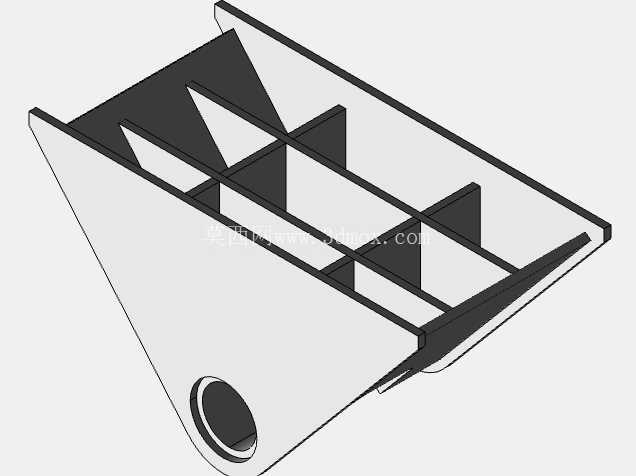

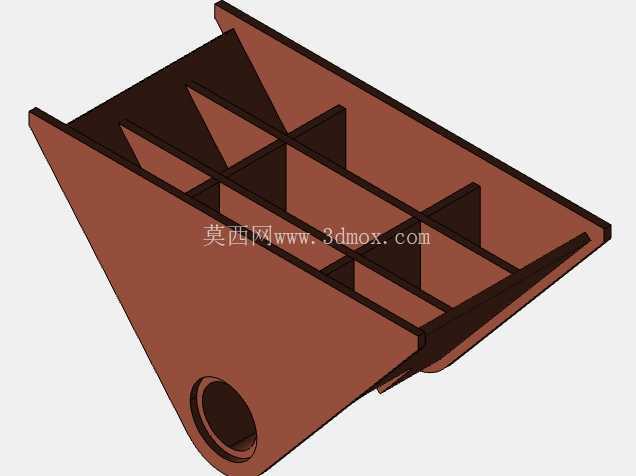

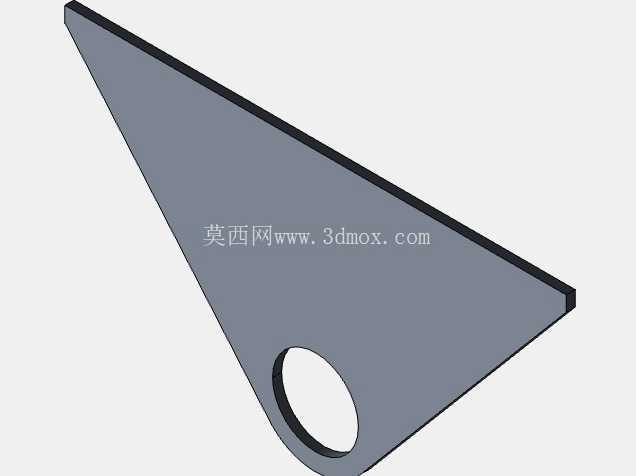

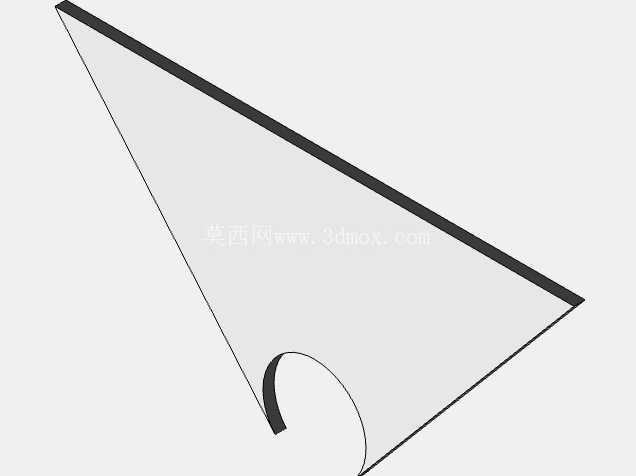

从结构设计逻辑来看，整体采用多筋板拼焊的箱型承载结构，主体斜向主板作为核心承力面，按照油缸安装倾角匹配焊接角度，保证油缸伸出、收回的全行程中，安装座的受力方向始终沿主板法向均匀传递，减少额外的附加弯矩。内部交错布置的横向、纵向筋板，将主板的大跨度承力面分割为多个小尺寸封闭格构，既可以降低主板在大载荷下的局部挠曲变形，也能让焊接应力在格构内部均匀释放，避免长期交变载荷下出现焊缝疲劳开裂。下端的铰接孔采用厚壁筒节与主板焊接的结构，孔位加工时需保证与主板安装面的垂直度公差，铰接孔的内径尺寸匹配标准油缸耳环的销轴直径，安装间隙控制在0.1-0.2mm区间，既保证销轴转动灵活，也避免间隙过大带来的冲击载荷。

实际安装边界方面，安装座的背部平面为设备主体结构的焊接贴合面，焊接前需对贴合面进行打毛处理，采用连续角焊缝围焊，焊脚尺寸根据油缸最大推力计算确定，通常不小于主板厚度的0.7倍，保证连接强度足够。筋板与主板、筋板与筋板之间的焊缝采用间断焊与连续焊结合的方式，在应力集中的铰接孔周边、主板与背部贴合面的交接位置采用满焊，其余非主要承力部位采用间断焊减少焊接变形。整体结构的外形尺寸根据配套油缸的推力等级确定，通常主板厚度选取16-30mm区间的低合金高强度结构钢，筋板厚度为主板厚度的0.6-0.8倍，在保证整体刚性的前提下尽可能控制构件自重，避免增加设备主体的额外负载。

在实际工况使用中，这类焊接支座相比铸造支座生产周期更短，可根据现场安装空间灵活调整尺寸，不需要开模即可快速完成制作，非常适合小批量定制化的工程机械改造、非标液压设备搭建场景。设计过程中需要重点校核铰接孔处的局部挤压应力、主板的抗弯强度以及各条焊缝的抗剪强度，同时要预留足够的油缸安装操作空间，保证油缸安装时销轴可以顺利穿入，日常维护时铰接点的润滑注油操作不会被筋板结构干涉。筋板的布置角度也需要考虑焊接作业的可达性，避免出现焊缝位置过于狭窄导致焊接质量无法保证的死角，所有外露的焊缝边缘需要做打磨倒角处理，减少应力集中源，提升构件的疲劳寿命。对于长期在重载、冲击工况下工作的安装座，还可以在铰接孔内部压装耐磨铜套，减少销轴对孔壁的磨损，后期维护时仅需更换铜套即可，不需要整体更换焊接支座，降低设备的维护成本。
