C型双立板支座式耦合传动连接构件

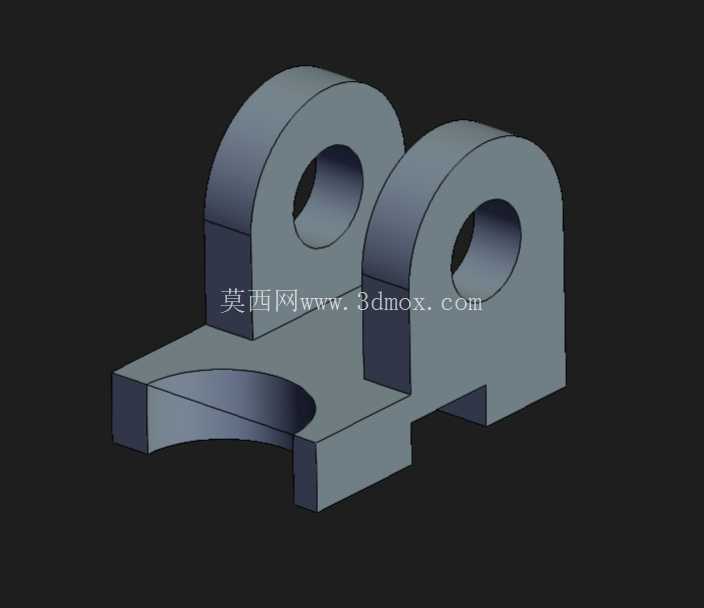

　　这款C型耦合构件属于传动系统里的轴系连接类零件，日常在中小功率的轻工输送线、小型机床进给单元、包装设备的动力传递段都能见到它的应用场景，核心作用是在两根轴线存在微小径向、角向偏移的轴系之间传递扭矩，同时抵消部分安装误差带来的附加载荷，避免轴端或者轴承因为强行对中产生额外的应力集中。从结构设计逻辑来看，整体采用一体化铸造成型后再做机加工的工艺路线，底部的安装基板做了两处缺口式让位结构，一处是前端的半圆开口槽，另一处是后侧的矩形避让槽，这两处结构不是随意设计的：前端半圆槽刚好可以卡入配套设备安装面的定位凸台，装配时不需要反复调整同轴度，能快速完成初定位；后侧的矩形槽则是为了避让设备安装面上的紧固螺栓头或者凸起的焊缝，避免安装时出现干涉，不需要额外对安装基面做二次打磨处理。

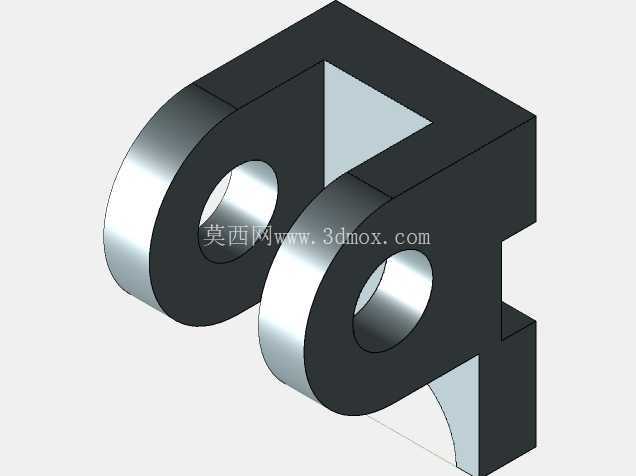

　　上部两个平行的立板是核心的承载部位，每个立板上都加工有同轴的通孔，这两个孔是用来穿装连接销轴或者配套的轴套，两个孔的同轴度公差控制在0.02mm以内，才能保证穿装后的销轴转动灵活，不会出现卡滞或者偏磨的情况。立板和底部基板的连接处做了圆弧过渡处理，没有采用直角相接的结构，这是因为传动过程中如果出现瞬时过载，直角连接处很容易产生应力集中导致开裂，圆弧过渡可以把应力分散到更大的接触面上，提升构件的抗冲击能力。

　　从安装边界尺寸来看，底部基板的宽度刚好适配常规40系列铝型材的安装面宽度，两个立板的间距和配套的弹性连接块厚度匹配，上部通孔的直径适配常用的12mm、16mm直径的连接销轴，安装时只需要把构件通过底部基板的安装孔固定在设备基座上，再把两侧待连接的轴端分别对准立板孔位，穿入销轴加装轴向挡圈就可以完成装配，不需要复杂的专用工装。设计过程中特意把立板的高度做了优化，没有过高的冗余结构，既保证了销轴安装后有足够的支撑长度，避免销轴受力时出现弯曲变形，又控制了整体的重量，减少传动系统的额外惯量。

　　另外，基板上除了让位槽之外，预留的两个安装沉孔位置刚好和常见的电机安装座、轴承座的孔位间距匹配，可以直接替换同规格的刚性连接座，不需要重新在安装面上打孔，降低了设备改造的工作量。在实际使用场景里，这种C型耦合结构相比传统的凸缘联轴器，对安装精度的要求更低，允许两轴之间存在最大0.5mm的径向偏移和1°以内的角向偏移，非常适合那些安装基面加工精度不高、或者运行过程中会产生轻微振动的小型设备，比如小型皮带输送机的驱动端、半自动打包机的动力输入段、桌面型冲压设备的传动连接部位，都可以采用这种结构的耦合件来传递动力。构件的壁厚设计也做了针对性的校核，立板的壁厚满足额定扭矩下的剪切强度要求，基板的厚度保证安装紧固后不会出现翘曲变形，所有的机加工面都只保留在孔位和安装贴合面，其余非配合面保留铸造后的喷砂表面，既控制了加工成本，又不会影响实际的使用性能。
