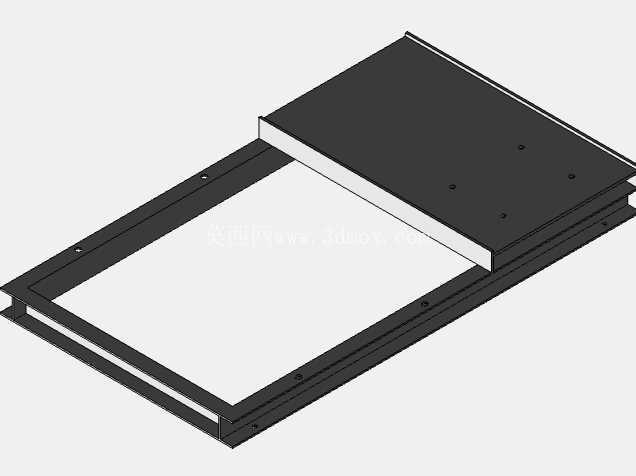

压铸设备基座框架结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192929
  • 压铸设备基座框架结构设计
  • 压铸设备基座框架结构设计

在压铸生产单元的布局中,基座框架是整套模具与配套执行机构的承载核心,所有动定模组件、抽芯油缸、冷却管路排布、顶出机构的安装基准都要依托这类框架完成定位,其结构刚性直接决定压铸过程中合模精度的保持能力,避免高速高压充型阶段因框架形变导致的飞边、错模缺陷。从实际产线应用来看,这类基座框架多用于中小型卧式压铸机的模架配套,适配铝合金、锌合金压铸件的批量生产场景,框架上预留的安装孔位需要和压铸机的动定模板定位槽完全匹配,同时要兼顾模具吊装时的操作空间,避免框架侧边凸起结构和压铸机哥林柱产生干涉。

设计这类框架结构时,首先要核算整体承载的静载荷与动载荷边界:静载荷包含整套模具的自重、冷却回路充液后的附加重量,动载荷则要覆盖合模瞬间的冲击载荷、压射冲头传递的反作用力,因此框架的侧边支撑梁采用了变截面的加厚设计,在承载应力集中的合模受力侧做了局部增厚处理,而非等截面的通厚设计,既控制了整体重量,又能保证关键受力位置的刚性足够。框架中间的镂空区域并非简单减重,而是为模具的顶出机构预留运动行程空间,同时方便生产过程中废屑的掉落清理,避免铝屑堆积在框架内部影响模具开合的顺畅度。

从安装边界来看,框架的底面平面度要求控制在0.05mm以内,保证和压铸机模板贴合时无间隙,避免长期受力出现局部压溃;侧边的定位凸台高度统一为8mm,和模具底座的定位槽形成间隙配合,装配时可以快速完成初定位,减少模具上机的调校时间。框架上的安装孔采用了长圆孔与圆孔组合的排布方式,圆孔作为主定位孔限制X、Y方向的位移,长圆孔则用来补偿加工过程中的孔位误差,同时适配小范围的模具规格调整,不用重新加工孔位就能兼容接近尺寸规格的模芯安装。

在结构细节处理上,框架的所有棱边都做了C2的倒角处理,避免吊装装配过程中锐边划伤操作人员,同时减少应力集中导致的框架开裂风险;支撑梁的内侧做了15度的斜角过渡,方便模具底座滑入安装位,不会出现直角卡滞的问题。考虑到压铸生产环境存在高温、脱模剂腐蚀的问题,框架的非安装面预留了防腐涂层的加工余量,安装配合面则要求磨削加工达到Ra1.6的粗糙度,保证装配贴合的紧密性。

实际使用中,这类基座框架还要承担模具冷却水路、液压油管的走线依托,因此在框架的外侧支撑梁上预留了管线固定的螺纹孔位,不用额外焊接走线支架,避免焊接应力导致框架变形。框架的顶部平面设置了两个定位销孔,用来和模具的定模底座做精准定位,重复定位精度可以控制在0.02mm以内,满足快速换模的精度要求,减少换模后的调校时间。和传统的焊接式基座框架不同,这款整体式的框架结构避免了焊接变形带来的精度误差,所有安装面都通过一次装夹加工完成,位置度公差更容易保证,长期使用后的形位精度保持性更好,适合连续化的压铸生产场景,不会因为反复的合模冲击出现焊缝开裂、结构松动的问题。在设计阶段还做了模态仿真分析,避开了压铸机正常工作时的振动频率区间,避免生产过程中出现共振,影响压铸件的成型质量和框架的使用寿命。
