NX入门级组合块体结构练习构件

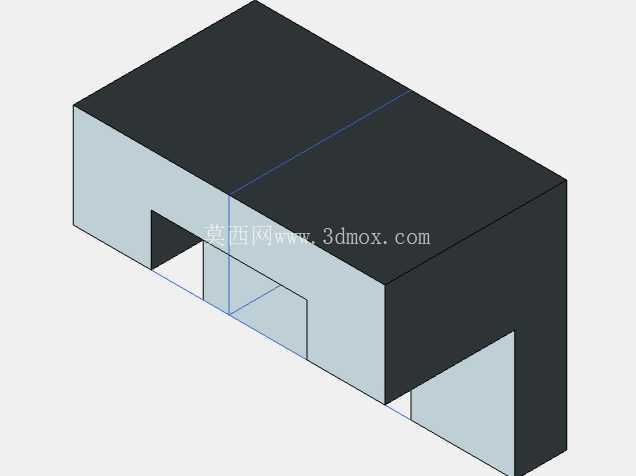

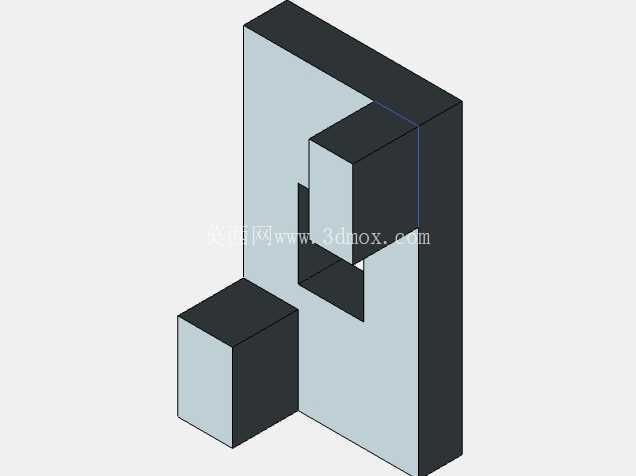

　　这套组合块体结构构件，主要面向三维建模入门阶段的实操训练场景，对应机械结构设计中最基础的块体拼接、空间位置约束、布尔运算等核心操作的练习需求，很多刚接触三维结构设计的从业者，在熟悉软件操作逻辑、建立空间建模思维的阶段，都需要从这类规整几何块的组合练习入手，跳过复杂曲面、异形结构的干扰，把最核心的建模逻辑练扎实。从实际结构来看，整个构件由两个独立的实体块组合而成，一个是带两处矩形缺口的L型立板结构，另一个是独立的立方体块，两个构件之间预留了明确的拼接间隙，立板上的两处缺口分别对应不同的拼接深度，一处缺口深度较浅，仅在立板正面开出半通槽，另一处缺口贯穿立板的部分厚度，形成可以和外部块体形成嵌合的卡位结构，这种设计刚好对应建模过程中拉伸切除、基准面定位、装配约束匹配的多个练习点，练习者可以通过完成这个构件的建模，掌握从草图绘制到特征生成，再到简单装配配合的全流程基础操作。

　　在实际的工程训练场景中，这类基础块体练习的作用远不止熟悉软件操作，很多刚入行的结构设计人员容易出现建模时基准选择混乱、特征父子关系错乱、尺寸链不闭合的问题，通过这类规整构件的反复练习，可以建立起清晰的建模基准意识，比如在搭建这个L型立板的时候，首先要确定主基准面，把立板的后背平面作为第一定位基准，底部平面作为第二支撑基准，侧面作为第三对齐基准，所有的缺口特征都基于这三个基准面进行尺寸标注，这样生成的模型在后续修改尺寸的时候，不会出现特征报错、位置偏移的问题，这也是后续做复杂设备结构设计的核心基础。

　　从外形尺寸与安装边界来看，整个立板结构的总高度大于总宽度，厚度方向的尺寸保持均匀，除了缺口位置之外，立板的其余壁厚保持一致，独立立方体块的边长尺寸和立板下部的缺口宽度形成匹配关系，练习者在建模的时候需要注意两个块体拼接时的间隙控制，不能出现过约束或者间隙过大的问题，这种间隙控制的思路，和实际工业生产中零部件装配的公差配合逻辑是一致的，虽然是练习模型，但尺寸设定上完全贴合实际工程的尺寸标注逻辑，所有的尺寸都从基准面出发标注，没有封闭尺寸链，也没有多余的重复尺寸，练习者在绘制草图的时候，就能养成规范的尺寸标注习惯。很多人觉得这类简单块体练习没有实际工程价值，其实不然，在实际的工装夹具设计、自动化设备的安装基座设计中，很多安装位、卡位结构都是基于这类基础块体的组合演变而来，比如设备机架上的传感器安装卡位、型材拼接的嵌合结构、夹具的定位块结构，本质上都是这类矩形块、槽口结构的组合变形，把这类基础结构的建模逻辑练熟，后续做复杂工业结构设计的时候，就能快速拆解结构，选择最合理的建模方式，避免出现特征冗余、建模步骤混乱的问题。

　　在设计思路上，这个练习构件刻意规避了复杂的曲面、倒角、工艺结构，把所有的特征都集中在最基础的拉伸、切除、装配配合上，就是为了让练习者把注意力集中在建模逻辑本身，而不是被复杂的工艺细节分散精力，比如立板上的两处缺口，一个是半通槽一个是通槽，对应的拉伸切除特征的终止条件就不一样，一个是给定深度，一个是完全贯穿，通过这两个简单的特征操作，就能让练习者理解不同特征终止条件的应用场景，独立立方体块的建模则是最基础的凸台拉伸操作，看似简单，但如果基准选择不对，后续装配的时候就会出现配合面无法对齐的问题，这也是很多新手容易犯的错误，习惯随便选一个面做草图基准，导致后续装配的时候找不到合适的配合参考。从结构功能特性来说，这套构件没有实际的工业生产功能，它的核心作用就是建模技能训练，通过简单的几何结构组合，覆盖三维建模入门阶段80%以上的基础操作点，包括草图绘制的几何约束、尺寸标注，基础特征的生成与编辑，简单装配的配合约束，还有基础的工程图投影视图的生成练习，练习者完成这个模型之后，还可以基于这个结构做延伸练习，比如给块体增加倒角、圆角的工艺特征，给配合面增加公差配合的标注，或者把两个块体改成可以滑动配合的结构，逐步增加练习的难度，搭建起从基础操作到实际工程设计的过渡桥梁。
