汽车仪表用车速表步进驱动结构

这款步进驱动结构主要配套乘用车辆、商用车辆的组合仪表使用，是车速指示模块的核心执行部件，负责接收车载电控单元传输的车速脉冲信号，将电脉冲信号转化为输出轴的固定角位移，带动车速表指针完成对应车速刻度的精准偏转，让驾驶员可以直观读取当前车辆行驶速度。在实际车载工况下，该部件需要适配-40℃到85℃的车内工作温度区间，耐受车辆行驶过程中产生的持续振动、短时冲击，同时要满足整车电磁兼容要求，不会被车内其他电控设备的电磁信号干扰，也不会对外产生超标电磁辐射影响其他车载部件正常工作。

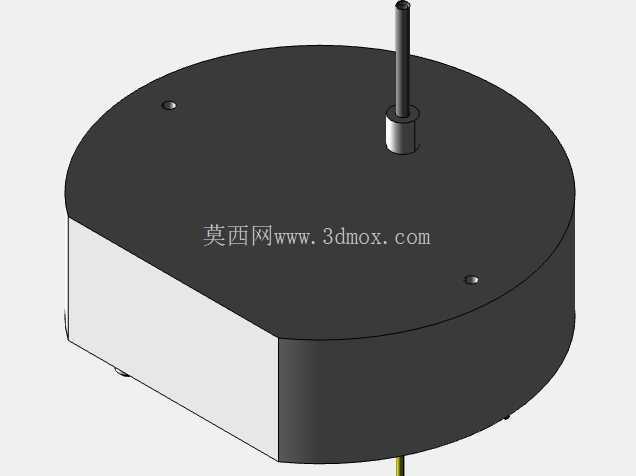

从结构设计来看，整体采用扁圆形封装布局，这种形态是为了适配组合仪表内部局促的安装空间——仪表总成内部需要同时布置转速表、燃油表、水温表、各类指示灯以及背光模组，留给单个驱动部件的轴向安装空间十分有限，扁圆形结构可以在保证内部定子、转子绕组布置空间的前提下，尽可能压缩轴向厚度，降低对仪表内部纵深空间的占用。输出轴采用居中布置的单轴输出形式，轴径匹配常规车速表指针的安装孔位，轴端做了定位倒角处理，方便装配时指针快速压装到位，同时轴体与上盖之间设置了耐磨轴套，既可以降低长期转动带来的磨损，也能减少轴系径向窜动，避免指针转动过程中出现抖动、偏摆的问题。壳体侧面预留了两个对称的安装定位孔，安装时可以通过螺丝直接固定在仪表内部的PCB安装板上，定位孔的位置公差控制在±0.05mm范围内，保证输出轴与表盘刻度中心的同轴度，避免指针转动时出现蹭表盘、刻度对位偏差的问题。

设计过程中，首先要匹配车载12V/24V的供电体系，驱动逻辑适配整车CAN总线或者硬线脉冲传输的信号制式，步距角选用常规仪表驱动常用的1/12度细分步距，保证指针转动平滑无卡顿，不会出现明显的跳步现象，让车速指示过程更顺滑。转子部分采用高性能永磁磁钢，保证足够的输出扭矩，能够克服指针装配过盈量、低温下润滑脂粘度上升带来的阻力，避免出现丢步、指示滞后的问题。绕组部分采用耐高温漆包线绕制，满足车载环境下的长期老化要求，设计寿命覆盖车辆全使用周期，不需要单独维护更换。壳体上下盖之间采用卡扣加超声焊接的密封形式，阻挡仪表内部可能产生的灰尘、凝露进入电机内部，避免绕组短路、转子卡滞的故障。

在实际选型匹配时，需要重点核对几个安装边界参数：首先是整体外径尺寸，要适配仪表内部预留的安装位，避免和周边的其他仪表驱动元件、电路板元器件产生干涉；其次是输出轴的伸出长度，要匹配表盘到安装板的距离，保证指针压装后刚好处于表盘上方的设计高度，不会出现指针过高蹭到仪表透明罩、过低蹭到表盘刻度的问题；另外还要核对输出轴的回转力矩，确保在全工作温度区间内，力矩足够带动匹配重量的指针，不会出现低温下启动困难、高速下指针过冲的问题。这类驱动结构除了车速表之外，也可以适配同类型的转速表、燃油表、水温表等仪表指示模块，只要调整对应的驱动参数、匹配对应指针的负载要求即可通用，在汽车组合仪表、工程机械仪表、农用机械仪表领域都有广泛的应用场景。建模过程中对所有配合尺寸都做了公差标注，安装孔位、轴径、壳体配合止口的尺寸都按照量产零件的公差要求设定，既可以直接用于结构选型参考，也可以作为同类仪表驱动结构设计的参照基准，帮助结构工程师快速完成仪表内部的布局设计，减少重复建模的工作量。
