Nema17规格42mm法兰步进电机全尺寸三维结构

做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类42mm法兰尺寸的步进电机，是桌面级3D打印机、小型数控雕刻机、桌面点胶设备、小型传送带模组、实验室自动化采样装置里最常用的执行元件，很多刚接触结构选型的新人，往往只会对着供应商给的二维PDF图纸核对安装孔位，等到实际装配的时候才发现，要么是出线座的高度没留够，和旁边的同步轮张紧结构撞了，要么是电机轴伸长度算错，联轴器顶到了前端盖的轴承位，要么是尾部的凸起尺寸没考虑，和设备后板的加强筋干涉，反复修改安装板的结构，耽误项目的打样进度。

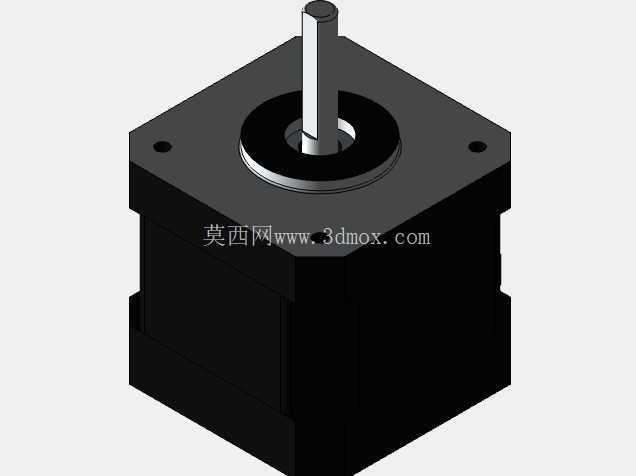

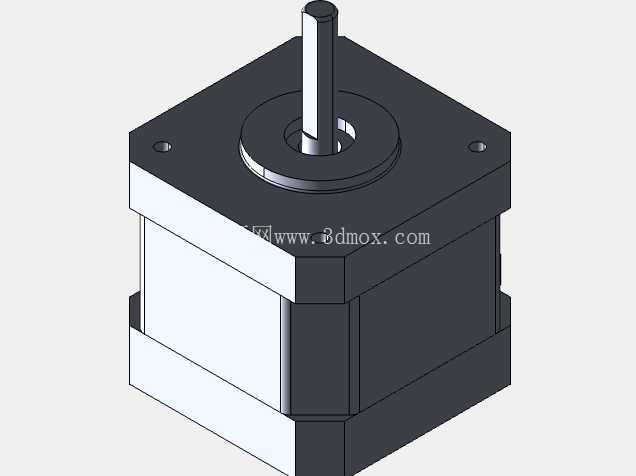

这个全尺寸的三维结构，完全按照实物的实际装配尺寸逆向构建，没有做任何简化处理，从前端的方形安装法兰开始，四个安装孔的中心距严格控制在31mm的标准尺寸，孔位的倒角深度、法兰面的平面度公差预留都和实物一致，前端盖的轴承室凸台高度、轴伸的直径与伸出长度都做了1:1还原，轴端的D型切削平面位置也完全匹配实物，选型的时候可以直接把这个模型调入装配体，不用再担心联轴器选型时轴长匹配出错的问题。

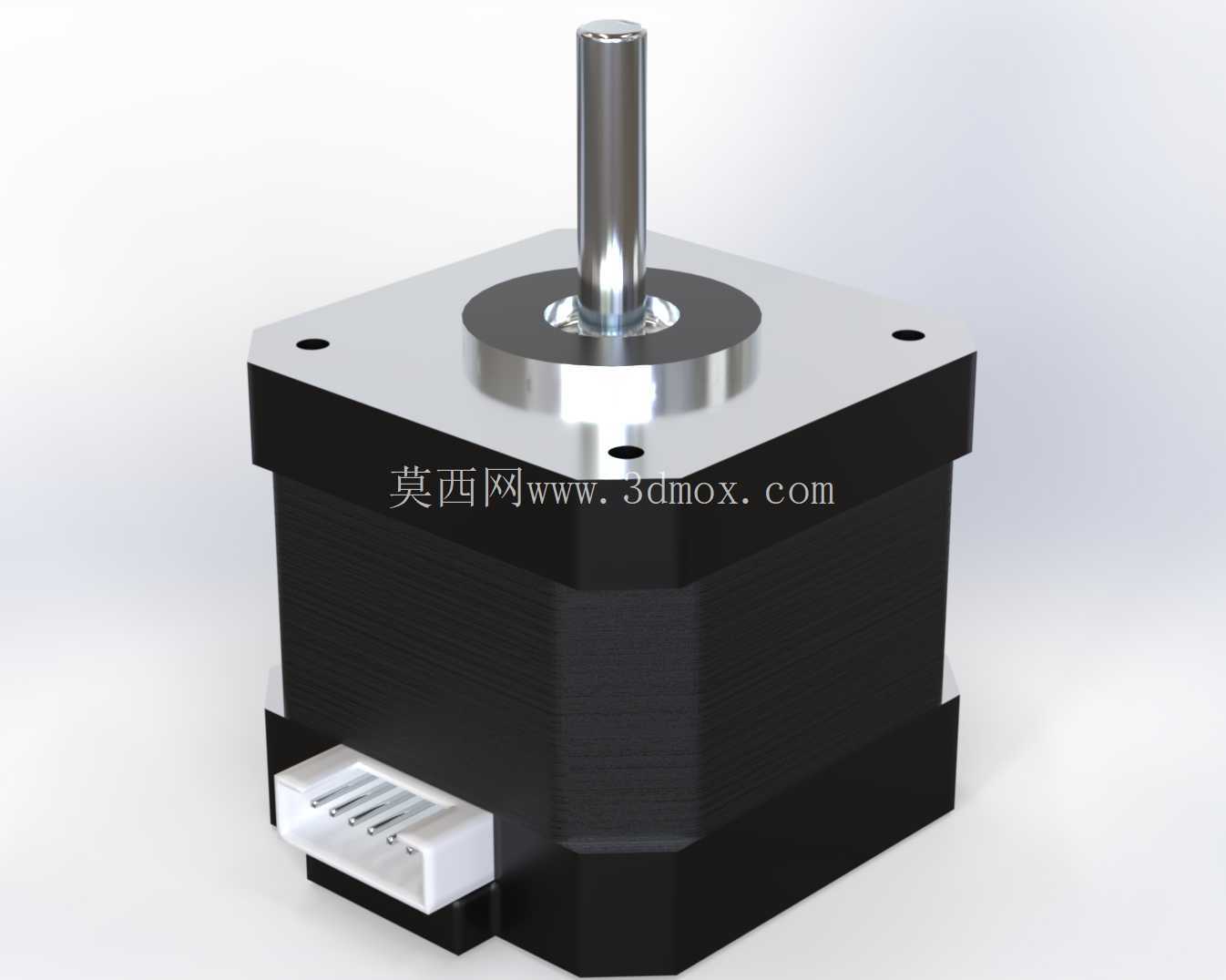

电机的主体机身部分，层叠的硅钢片外轮廓做了写实的结构还原，表面的质感处理也和实物的喷塑黑壳一致，机身的方形截面尺寸严格控制在42mm×42mm，和前端法兰的尺寸对齐，不会出现装配时法兰和机身错位的问题。尾部的端盖结构、出线座的位置与尺寸都完全还原，那个白色的PH2.0规格接线座的引脚间距、外壳突出机身的高度、出线方向的预留空间都做了精准建模，很多设计师做布线设计的时候，经常会忽略接线座的插头插拔空间，把电机旁边的走线槽布置得太近，导致后期装配的时候插头插不到位，或者维护的时候没法拔线，调入这个模型之后，可以直接在装配体里预留出足够的插拔操作空间，避免后期改结构的麻烦。

从设计思路上来说，这类小规格步进电机的结构设计，核心是在保证输出扭矩满足使用要求的前提下，尽可能压缩机身的占用空间，Nema17规格的电机根据机身长度的不同，有多种扭矩版本，这个模型对应的是常规款的机身长度，能够覆盖绝大多数小型自动化设备的使用需求。做安装结构设计的时候，首先要确认安装面的平面度，因为步进电机的前端盖和安装板贴合，如果安装板平面度太差，锁紧螺丝之后会导致电机的轴承受到径向的额外应力，长时间运行会出现轴承异响、输出轴跳动变大的问题，严重的还会导致电机堵转烧坏。

安装边界的核对上，除了正面的四个安装孔位，还要注意电机轴的径向跳动预留，很多人做设计的时候，会在电机轴外面加一个轴套做防尘，这时候就要注意轴套和前端盖凸台之间的间隙，不能留太小，不然电机运行的时候轴套和端盖摩擦，会产生额外的阻力。另外电机的出线方向也要提前确认，这个模型的接线座是在机身侧面的标准位置，如果设备的安装空间比较局促，需要把接线座转到其他方向，也可以在模型里直接旋转电机的角度，核对不同出线方向下和周边结构的间隙，比如在做3D打印机的X轴电机安装的时候，很多人会把电机倒装，这时候就要注意尾部端盖和同步带的间隙，不能让同步带运行的时候摩擦到电机的尾部外壳。

在实际应用场景里，这类步进电机通常搭配细分驱动器使用，做开环的位置控制，成本低、控制简单，不需要额外的编码器反馈，在对位置精度要求不是特别高的小型设备里性价比极高。做结构设计的时候，还要考虑电机的散热空间，虽然这类小步进电机的发热不算特别大，但如果是封闭的安装环境，比如设备的内部舱室里，连续长时间运行的话电机外壳温度会升到五六十度，这时候就要在安装板附近预留一定的空气对流空间，不要把电机完全包裹在隔热的结构里，避免温度过高导致电机的磁钢退磁，影响输出扭矩。

另外，很多设计师做模型的时候会忽略电机引出线的折弯半径，这个模型里接线座的位置是完全写实的，调入装配体之后可以直接在三维里模拟线束的走线路径，计算引出线需要的长度，预留足够的折弯半径，避免线束被电机或者旁边的运动部件磨破，造成短路的问题。还有安装螺丝的长度选择，四个M3的安装螺丝，拧入电机前端盖的螺纹深度不能超过3mm，很多新手选螺丝的时候不注意长度，螺丝拧太长顶到电机内部的线圈，会直接造成线圈短路烧坏电机，在三维模型里可以直接模拟螺丝的拧入深度，提前选对合适长度的螺丝，避免装配的时候出问题。

对于做非标小型设备的工程师来说，一个精准的电机三维模型，能减少至少百分之八十的装配干涉问题，不用再拿着卡尺对着实物反复测量，也不用对着二维图纸一点点描轮廓，直接把这个模型调入装配体，就可以围绕它设计安装支架、张紧结构、走线槽、防护外壳等周边部件，大幅缩短设计周期，减少打样之后的改模次数。
