压铸工装液压夹具连接气缸结构设计

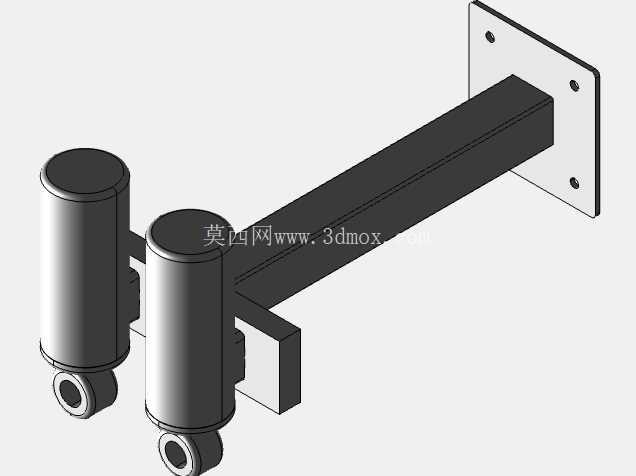

　　从实际安装边界来看，组件尾部采用方形法兰安装板设计，板上预留四个对称布置的安装孔，可直接通过螺栓固定在夹具基座的立面上，安装时不需要额外设计转接支架，法兰板与缸体连接段采用矩形截面的延伸臂结构，能够将气缸的安装位置与夹紧作业面拉开足够距离，避开压铸模具开合模的运动干涉区间，同时给夹具的压板、定位销等执行零件留出充足的布置空间，延伸臂的截面尺寸经过受力校核，在满负载夹紧动作下不会出现明显的挠曲变形，保证夹紧力的传递精度。在压铸生产的上下料、工件定位夹紧工位中，这类带安装座的双缸连接结构是液压夹具系统里负责动力输出与动作传递的核心组成部分，区别于常规单作用气缸的单点施力结构，该组件采用平行双缸并排布置的形式，能够在有限的安装空间内输出更均衡的夹紧力，避免压铸工件在夹紧过程中因单侧受力出现偏移、压伤或者定位失准的问题，尤其适配铝合金压铸件这类壁厚较薄、装夹变形敏感度高的加工场景。

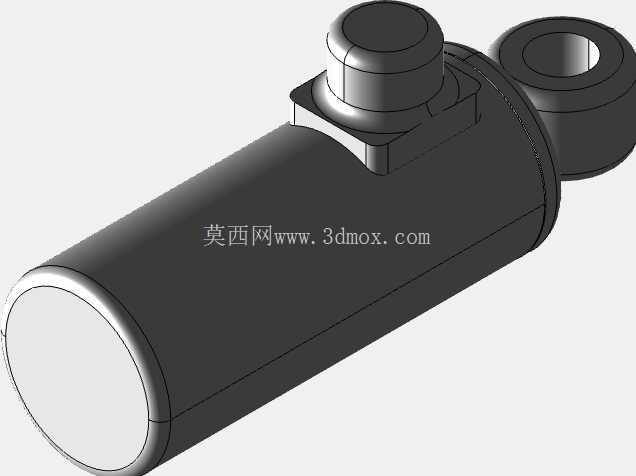

　　两个气缸的缸体采用平行同轴布置，缸体端部的铰接孔用于连接夹具的压板传动件，工作时两个气缸同步伸出或回缩，带动压板完成对压铸工件的夹紧与松开动作，双缸同步的设计相比单缸结构，不仅提升了整体夹紧力的上限，还能抵消单缸动作时产生的侧向扭矩，减少铰接部位的磨损量，延长整套夹具的维护周期。设计过程中优先考虑了压铸车间的恶劣工况，缸体外部结构做了平整化处理，没有容易堆积铝屑、脱模剂的凹槽死角，日常清理维护时只需要简单擦拭即可保持表面清洁，避免铝屑进入铰接部位造成动作卡滞；铰接孔的位置精度控制在±0.02mm范围内，保证两个气缸的动作一致性，不会出现因为安装偏差导致的两个缸动作不同步、压板倾斜的问题。

　　从功能适配性来看，该连接气缸组件可以直接匹配液压夹具的标准气路接口，不需要额外改装气路连接件，安装时只需要保证法兰安装面与夹具基座的垂直度，即可保证整套夹紧机构的动作顺畅，在实际压铸生产循环中，该组件能够耐受连续高频次的往复动作，配合到位传感器可以实现夹紧动作的信号反馈，接入压铸设备的安全联锁回路，避免未夹紧状态下设备启动造成的工件飞出、模具损坏等安全事故。不同于通用型气缸的直装形式，该结构将安装座、延伸臂、气缸连接位做了一体化的结构整合，减少了零散零件的装配累计误差，整体结构的刚性更好，在大吨位压铸机配套的夹具上使用时，能够承受开合模过程中产生的振动冲击，不会出现连接松动、位置偏移的问题。

　　在进行三维结构设计时，对各个部件的受力路径做了明确的梳理：夹紧反作用力从端部铰接孔传入缸体，再通过延伸臂传递到尾部法兰安装板，最终分散到夹具基座上，整个传力路径没有应力集中的薄弱截面，各个转角位置都做了合理的圆角过渡，避免长期交变载荷下出现疲劳断裂的问题；同时整体结构的重量经过优化，在保证刚性满足要求的前提下，尽可能削减了非受力部位的材料厚度，降低组件自身重量，减少安装时的搬运难度，也降低了气缸动作时的惯性冲击。对于从事压铸夹具设计的工程师来说，这类标准化的连接气缸组件可以直接套用在类似的侧装夹紧工位上，只需要根据实际工件的夹紧力需求调整缸径参数、延伸臂长度，即可快速完成夹具的动力单元设计，大幅缩短工装设计的周期，减少重复建模的工作量。
