手动杠杆式钣金压合成形工装结构

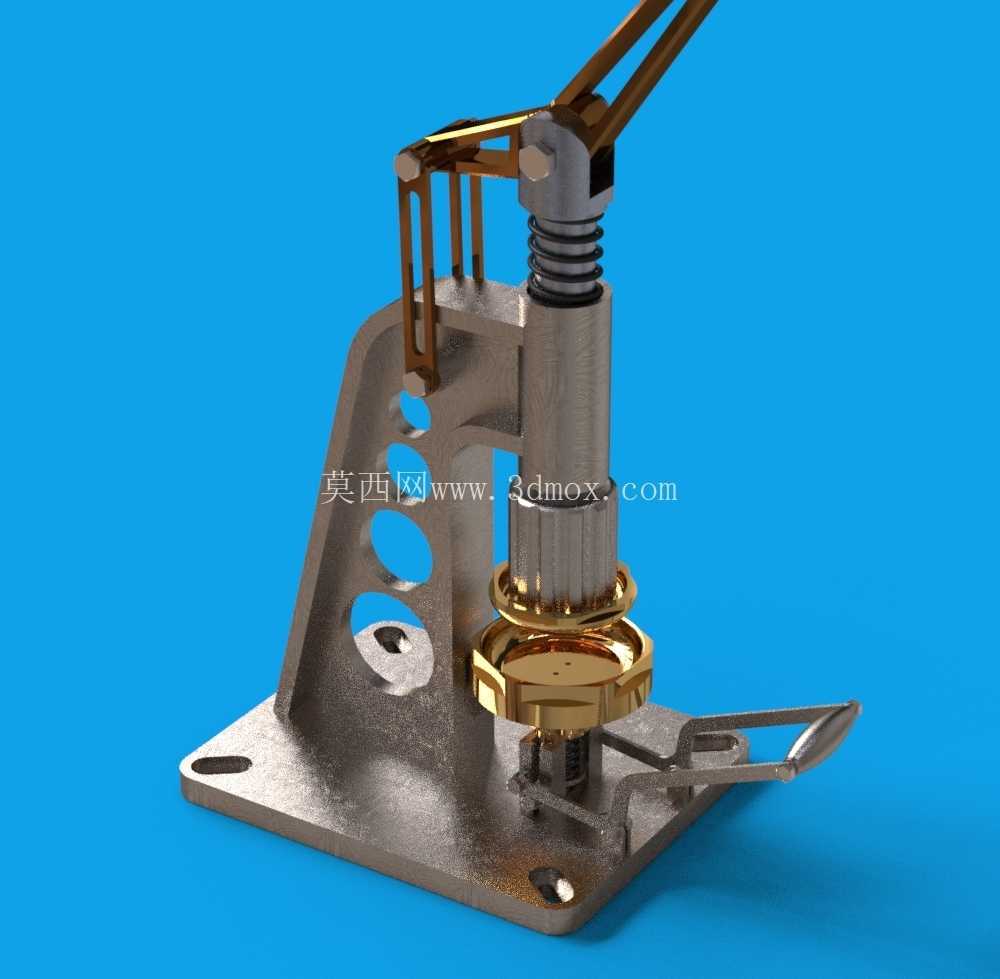

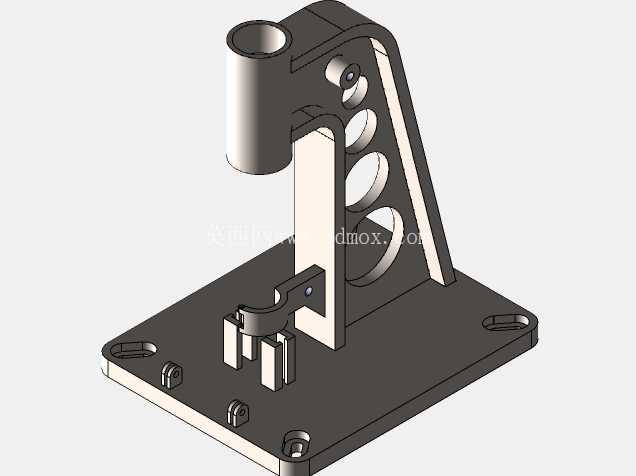

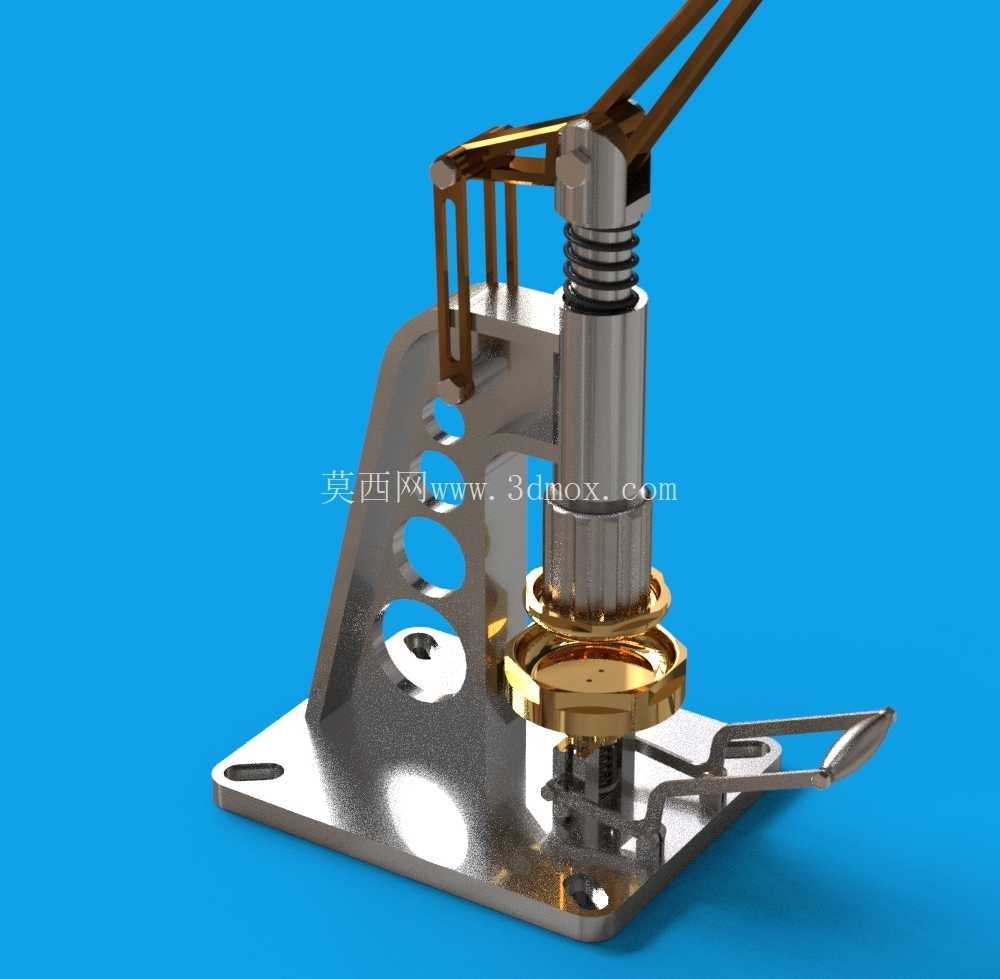

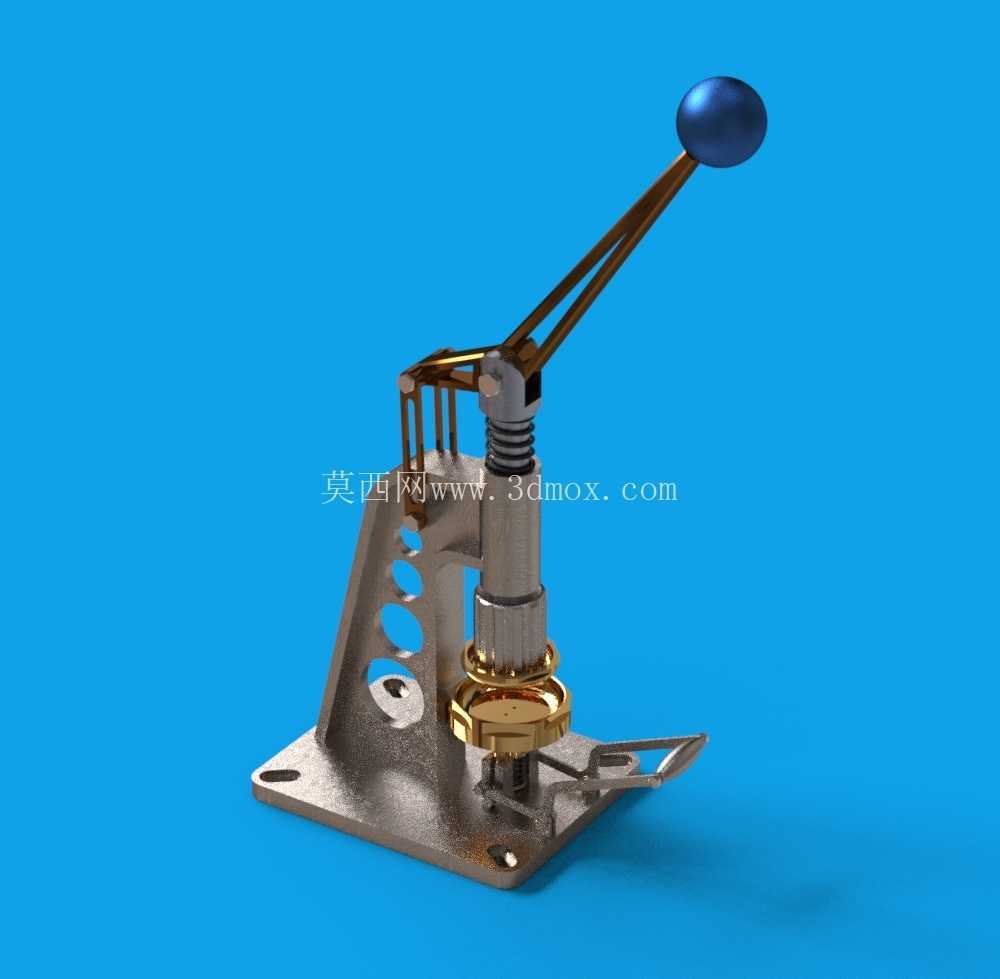

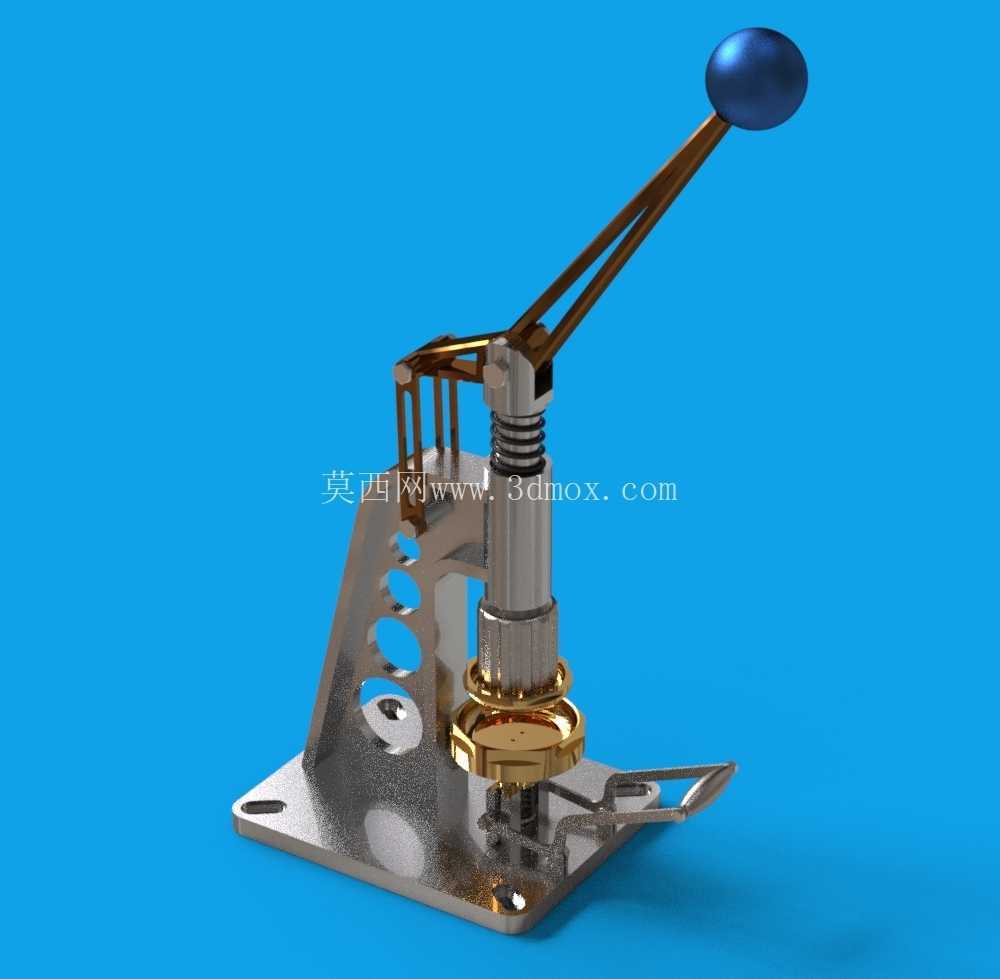

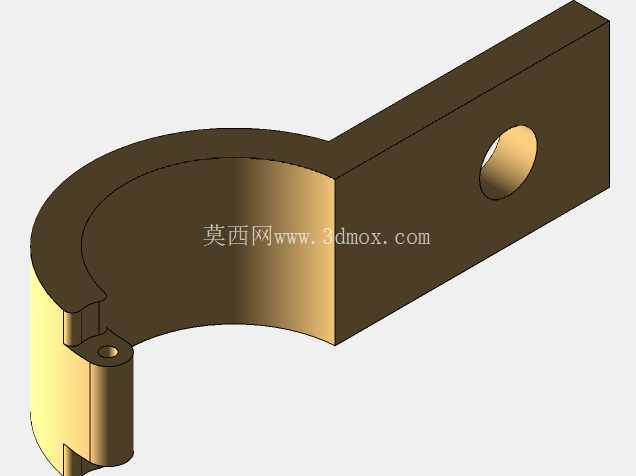

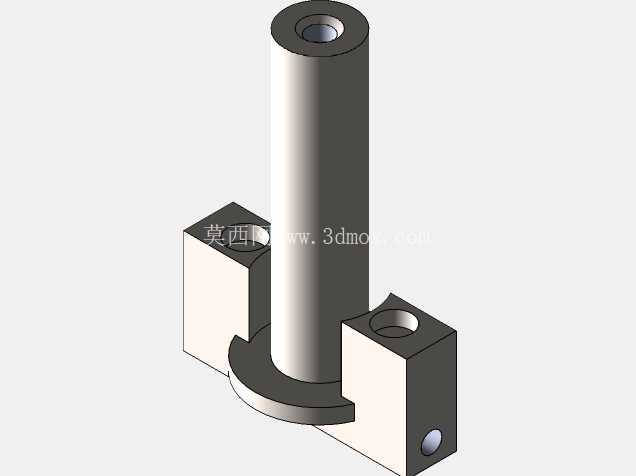

　　这款手动杠杆驱动的钣金成形工装，主要面向小批量五金件加工、样件试制、维修现场补加工等场景，在没有大型冲压设备的工位上，可完成薄金属板材的局部压印、折弯成型、小零件铆压、薄件冲切等工序，替代传统手工敲击的作业方式，避免钣金件表面出现锤痕、受力不均导致的变形问题。从结构布局来看，设备采用立式单柱支撑结构，底部为带安装孔的方形铸铁底座，底座预留的四个沉头安装孔可直接通过螺栓固定在木质或金属工作台面上，安装边界尺寸控制在200mm见方以内，不会占用过多工位空间，适合放置在维修台、样件试制台、小五金加工门店的操作台上使用。

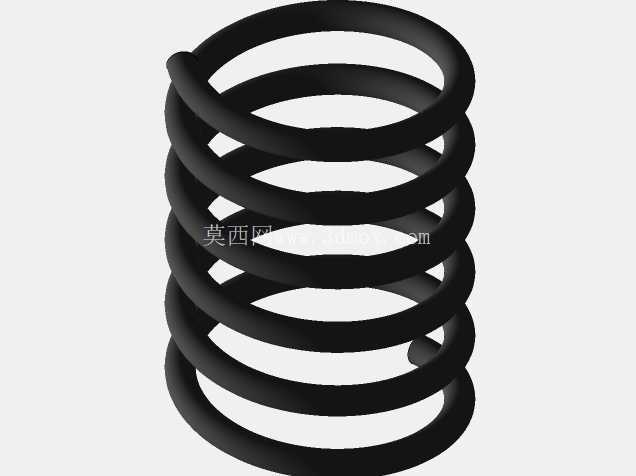

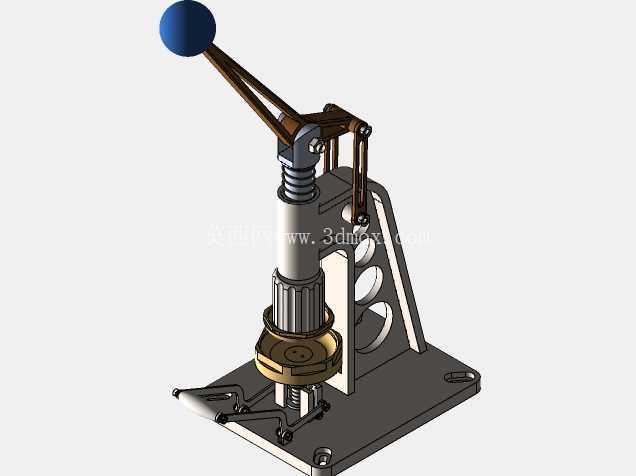

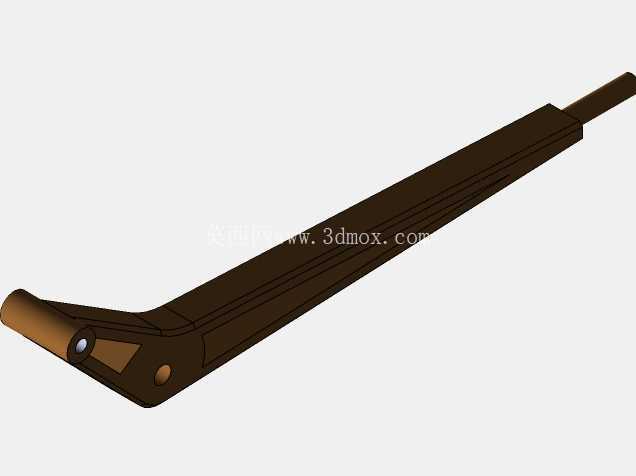

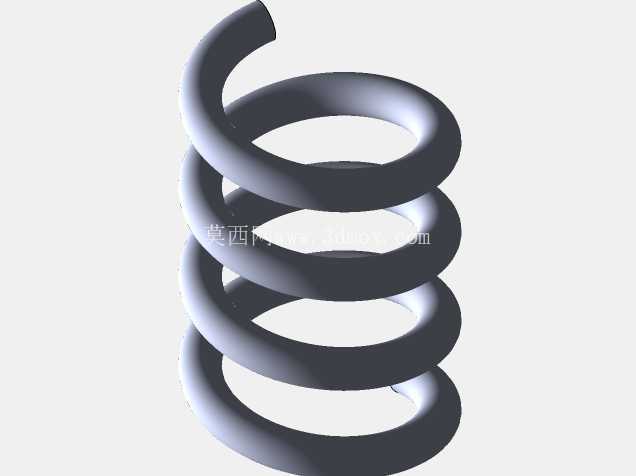

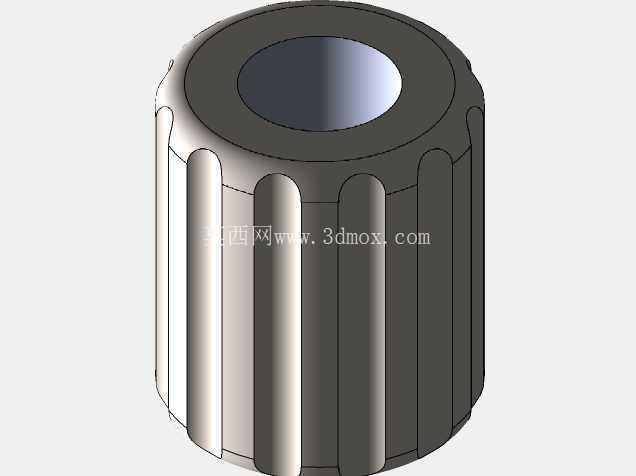

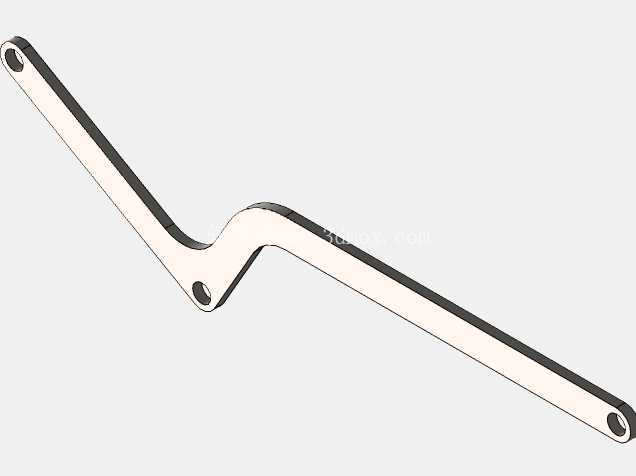

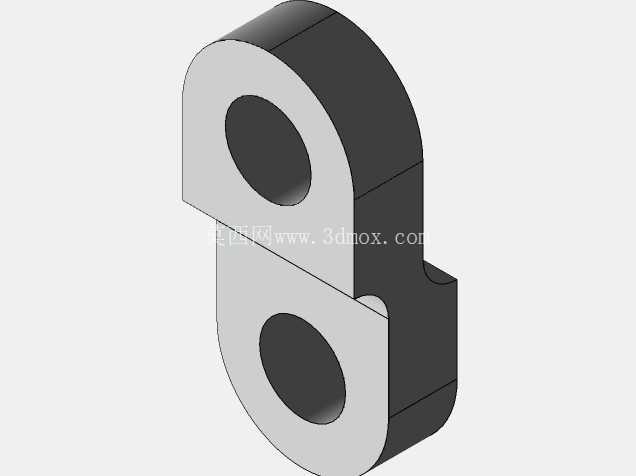

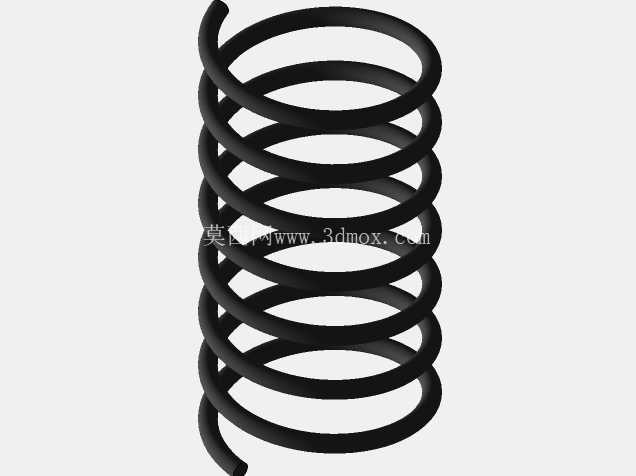

　　杠杆驱动部分采用加长力臂设计，操作端设置球形握持手柄，力臂与立柱之间通过铰接销轴连接，利用杠杆放大原理，操作人员仅需施加较小的下压力，即可在工作端获得足够的成形压力，适配0.1-1mm厚度的冷轧钢板、铝板、铜板等常用钣金材料的加工需求。立柱部分集成了复位弹簧结构，在完成压合动作松开手柄后，压头会在弹簧弹力作用下自动复位，无需手动提拉操作，连续作业时可有效降低操作人员的动作幅度，提升单件加工的效率。压头与底座工作台之间设置了可更换的模具安装位，可根据不同的成形需求更换对应形状的压头与下模，比如更换字符压头可完成金属铭牌的压印作业，更换折弯模座可完成小尺寸钣金件的90度折弯，更换铆压头可完成小五金件的铆钉压合，适配多品类小批量的加工需求。底座前端设置了可调节的定位挡片，加工时可将钣金件靠在挡片上定位，保证批量加工时每件产品的成形位置一致，降低反复对位的时间成本。

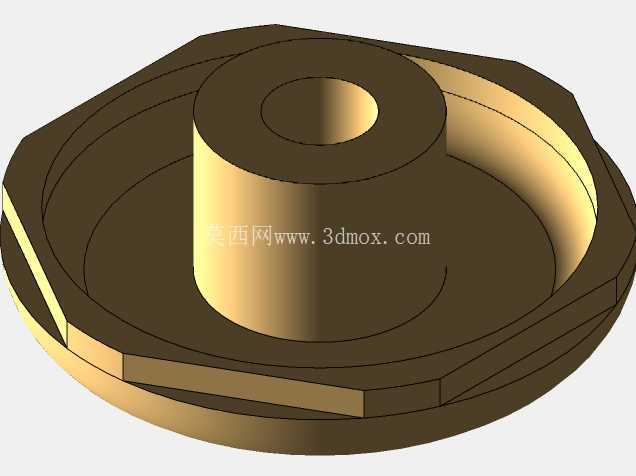

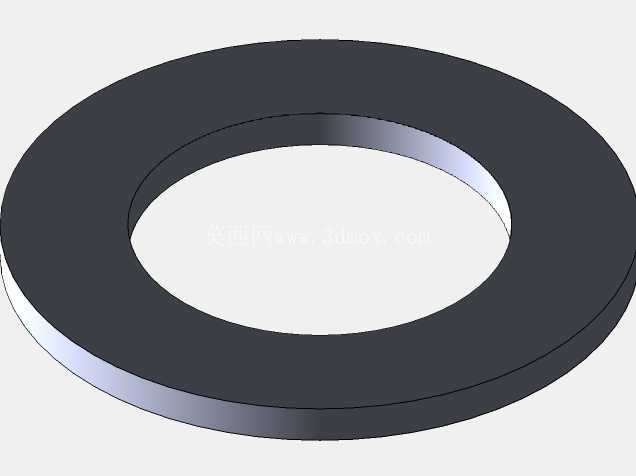

　　在设计过程中，重点考虑了手动操作的受力合理性，杠杆的铰接点位置经过反复调整，保证下压过程中力的传导方向始终垂直于工作台面，避免出现侧向力导致压头偏磨、钣金件成形位置偏移的问题；立柱上设置了行程限位结构，可根据不同加工件的厚度调整压头的下行极限位置，避免压合力过大导致板材被压穿、模具损坏的问题。所有铰接位置都加装了耐磨铜套，长期使用后仅需更换铜套即可恢复配合精度，无需更换整体结构件，降低设备的维护成本。底座的安装孔设计为长圆孔形式，安装时可微调设备的固定位置，适配不同工作台的螺栓孔位，降低安装对位的难度。

　　从实际使用场景来看，这类小型手动成形工装在五金维修门店、广告标识制作小店、高校金工实习车间、企业研发部样件试制工位都有很高的使用频率，不需要外接电源和气源，随时可以投入使用，对于加工批量在几十件以内的小订单，不需要动用大型冲压设备，既节省了大型设备的开机调试成本，也避免了大型设备加工小零件时的操作安全隐患。操作时仅需一只手扶持待加工钣金件，另一只手下压手柄即可完成加工，操作门槛低，新员工经过简单讲解即可上手作业，不需要持有冲压设备操作资质，适合非专业冲压工位的加工作业需求。结构上没有复杂的传动部件，日常仅需在铰接位置定期滴注润滑油即可保证动作顺畅，故障率极低，适合长期在非专业维护的场景下使用。压头部分采用可拆卸设计，当加工不同形状的零件时，仅需松开压头的固定螺丝即可更换对应模具，不需要对设备主体进行改造，拓展性较强，可覆盖多数小型钣金件的手动加工作业需求。
