四柱导向式冲压工装装配结构设计

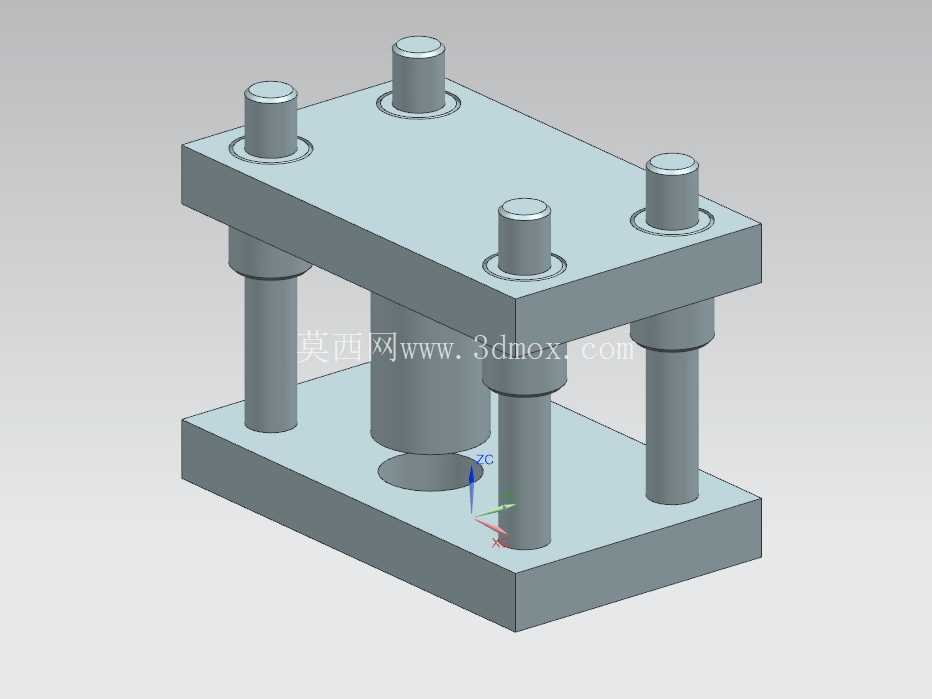

　　这套四柱导向的冲压工装结构，主要面向小吨位冲床配套的五金件冲裁、浅拉伸工序场景，常见于小型五金加工厂的端子、垫片、小型结构件批量冲压工位，适配开式可倾压力机的工作台安装接口，不需要额外改造设备滑块连接位就能完成装夹。从结构布局来看，上下模座采用平行板式设计，四根导向导柱均匀分布在模座四角，导柱与导套采用间隙配合，合模过程中能保证上下模的同轴度偏差控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题，导柱顶端的限位台可以防止开模行程过大导致导套脱出，日常维护时只需要定期给导柱涂抹润滑脂就能保证导向精度，不需要频繁拆解校准。

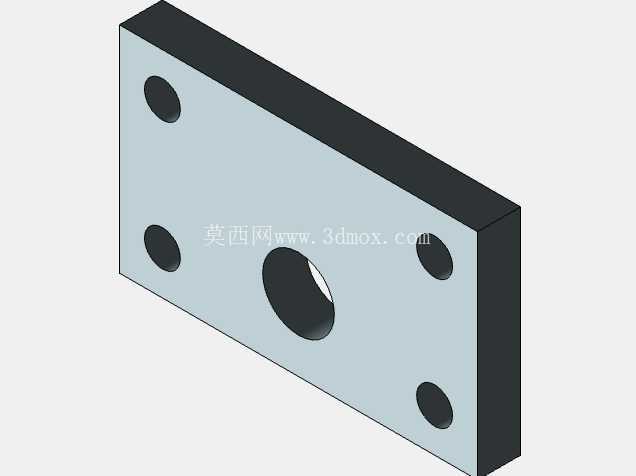

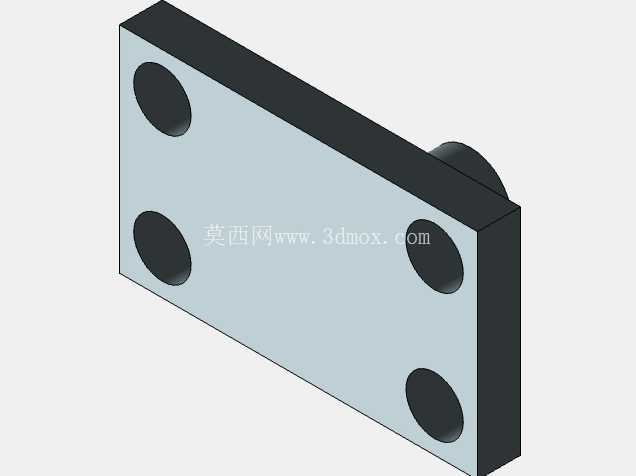

　　上模部分的安装凸台直接适配压力机滑块的模柄孔，锁紧后不会出现周向转动，中间的成型凸模通过压板固定在上模座中心位置，更换不同规格的凸模时只需要松开压板螺丝就能快速拆装，不需要重新调整整体导向结构，能适配小批量多品种的冲压生产需求，换型时间比传统无导向的简易工装缩短60%以上。下模座的中心位置对应设置凹模安装位，凹模周边预留了废料落料通道，冲裁产生的边角料可以直接从下方的落料孔排出，不会堆积在模腔内部影响成型精度，下模座的四个角设置了U型安装槽，可以适配不同螺孔间距的压力机工作台，不需要额外加工转接板就能完成固定，安装槽的长度方向预留了20mm的调节余量，方便对模过程中微调模具的中心位置。

　　整套工装的闭合高度设计为常规小吨位冲床的通用闭合区间，不需要调整压力机的连杆行程就能直接使用，开模行程预留了足够的取件空间，操作人员可以用镊子或者气动吸盘直接取出成型工件，不会被导柱或者模座结构干涉。导向结构的导柱长度经过匹配设计，合模时导柱先进入导套导向，之后凸模才接触料件，从根源上避免了上下模对位不准导致的凸模崩刃问题，对于厚度0.1-2mm的冷轧钢板、铜带、铝带冲压都能稳定适配，冲压过程中模座的受力均匀分布在四根导柱上，不会出现单侧受力导致的模座变形问题，长期使用后模座的平面度偏差能保持在0.05mm以内，不需要频繁修磨模座平面。

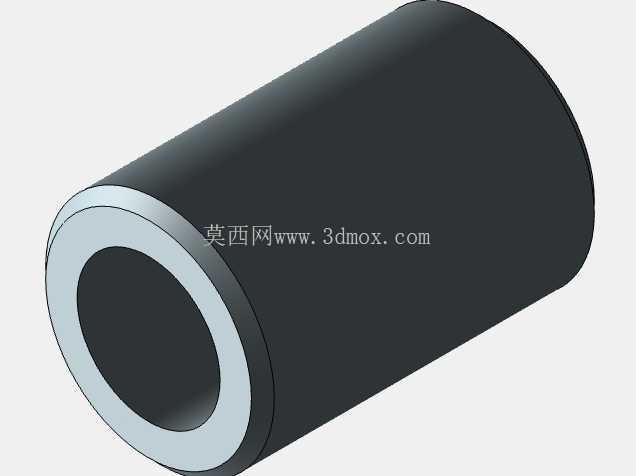

　　上下模座的材质采用45号钢调质处理，表面硬度达到HB220-250，既有足够的刚性承受冲压过程的冲击力，又有一定的韧性避免冲压震动导致的开裂，导套采用铜基镶嵌石墨的自润滑结构，长时间连续冲压也不会出现导柱拉毛的问题，适合三班倒的连续生产场景。在实际生产场景中，这套工装可以直接安装在25吨及以下吨位的开式冲床上，用来生产小型五金垫片、电器端子、小型支架类零件，不需要额外配套模架，整体结构紧凑，占地面积小，对于厂房空间有限的小型加工车间非常友好，安装时只需要将下模座固定在工作台面，调整上模与滑块的连接位置，手动盘车确认合模顺畅后就可以开始试生产，对模过程不需要专用的对中工具，有经验的模具钳工半小时内就能完成全套装夹调试。结构设计上没有采用复杂的卸料板弹性结构，针对平板冲裁的工序可以直接搭配固定卸料板，针对浅拉伸工序可以加装弹簧卸料结构，拓展性较强，不需要重新加工模座就能适配不同的工序需求，模座上的螺丝孔位都做了沉头处理，固定螺丝安装后不会突出模座表面，避免安装时出现干涉，也不会在生产过程中刮伤操作人员或者料带。
