多规格子弹头连接器公母对接结构件

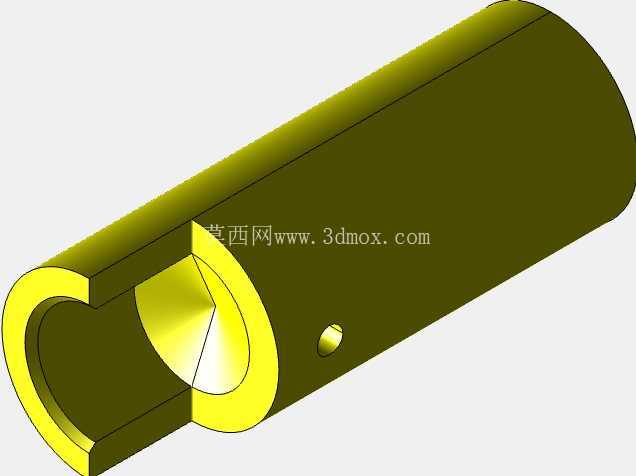

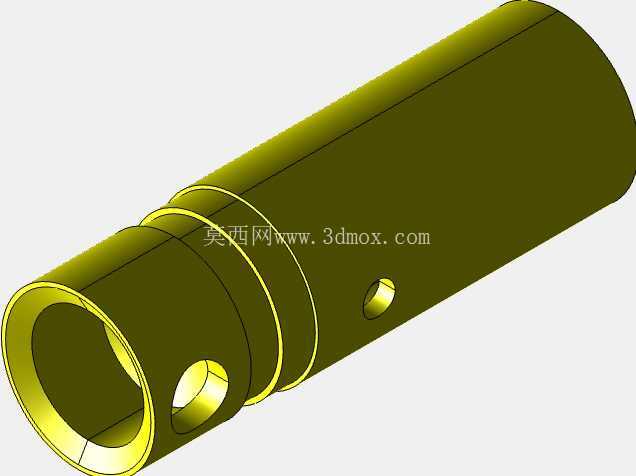

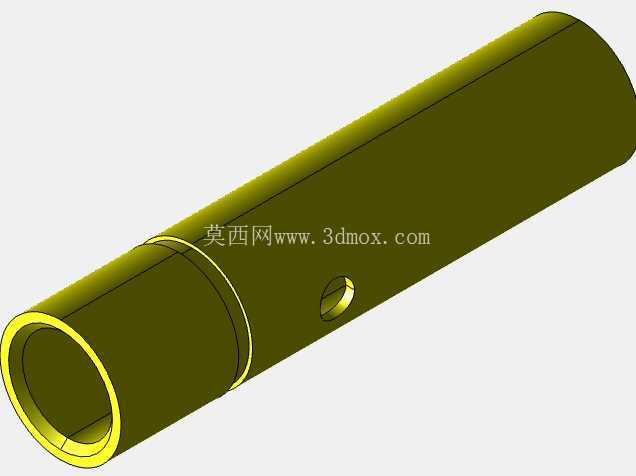

　　这类子弹头结构的公母对接连接件，常见于低压电气布线、小型机电设备内部接线、户外照明线路接驳、安防监控设备供电连接等场景，相比传统的拧接、焊线方式，插拔式的对接结构能大幅提升现场装配的效率，也方便后期设备维护时的线路拆解与重组，不需要反复剥线烫锡，在批量布线的项目里能压缩不少人工耗时。从结构设计来看，本次的对接件覆盖3mm、4mm、5-5mm三个常用规格，对应不同线径的导线接驳需求，主体采用空心管状结构，一端做了收口导向设计，公头插入端做了圆弧过渡，能避免插拔时刮伤母头内部的接触弹片，母头端的内壁预留了弹片安装槽位，侧壁开设的定位小孔用于装配防脱卡簧，当公头完全插入后，卡簧会卡入公头对应的环形凹槽内，防止设备运行过程中受震动拉扯出现接头松脱、接触不良的问题。

　　设计时首先要考虑的是插拔力的平衡，插拔力过大会导致现场装配困难，工人徒手难以插到位，容易出现虚接发热的隐患；插拔力过小则锁止可靠性不足，受外力拉扯容易脱开，因此在建模阶段需要严格控制公母配合的公差带，配合间隙控制在0.02-0.05mm之间，既保证插拔顺畅，又不会出现径向晃动导致的接触电阻过大问题。外形尺寸方面，三个规格的接头整体长度保持统一，仅外径和内孔尺寸根据适配线径调整，3mm规格适配0.5-0.75平方毫米的导线，4mm规格适配1-1.5平方毫米的导线，5-5mm规格适配2-2.5平方毫米的导线，安装时不需要额外预留过大的操作空间，接头尾部的压线部位做了滚花处理，压接导线时能增加与导线绝缘层、线芯的摩擦力，避免导线受拉时从接头内部脱出。

　　在实际设备应用中，这类接头常被用在设备内部的模组之间供电连接，比如小型自动化设备的传感器接线、LED灯具内部的灯板供电对接、电动工具的电池包连接触点等场景，相比螺丝压接的端子台，子弹头对接的体积更小，能在狭窄的设备腔体内部完成布线，不需要预留螺丝刀操作的空间。建模过程中需要重点关注几个配合面的精度：一是公头插入端的圆柱度，若圆柱度超差，插入时会出现卡滞，长期插拔后会出现接触偏磨；二是侧壁卡簧孔的位置度，孔位偏移会导致卡簧装配后无法正常卡入公头的锁止槽，失去防脱作用；三是尾部压线段的内孔锥度，锥度过大压接后导线容易松脱，锥度过小则穿线时难度增加，需要根据适配线径的铜丝直径做对应调整。

　　另外，接头的端面做了倒角处理，除了方便公头导向插入外，也能避免压接过程中端面的锐边割伤导线绝缘层，造成线路短路的隐患。在压铸模具设计阶段，这类管状结构要重点考虑脱模斜度，内壁的脱模斜度控制在1°以内，既保证脱模顺畅，又不会导致内孔尺寸出现过大的锥度，影响内部接触弹片的装配。不同规格的接头可以通过更换模芯的方式在同一套模架上生产，降低模具开发成本，适合批量量产的需求。实际选型时，需要根据线路的额定电流选择对应规格的接头，避免大电流通过时接触面积不足导致接头发热，3mm规格额定载流量通常在10A以内，4mm规格在16A以内，5mm规格可承载25A以内的电流，满足大部分低压电气设备的接线需求。安装时需要注意将导线线芯完全插入接头尾部的压线腔内，使用专用压线钳从两个垂直方向压接，保证线芯与接头本体接触紧密，压接后可以做轻微的拉拔测试，确认导线不会脱出后再完成公母对接，对接时要插到底，听到卡簧卡入的轻微声响后才算装配到位，避免虚接引发的安全隐患。
