垂直安装L型直角支撑紧固构件

在各类工业装配场景里，需要将功能部件维持在垂直基准面的工况十分常见，小到自动化产线上的传感器安装、小型气动元件的固定，大到设备外侧的防护挡板、走线支架的布设，都需要一款结构可靠、安装便捷的直角支撑构件来完成垂直面与水平面的过渡连接，这款L型结构的紧固支撑件正是针对这类通用装配需求设计的。从实际使用场景来看，这类构件常被用在压铸设备周边的辅助工装搭建、小型检测工位的治具固定、生产线旁的附件安装等场景，不需要复杂的焊接或定制加工，直接通过标准紧固件就能完成两个垂直方向的刚性连接，大幅降低现场装配的调整成本。

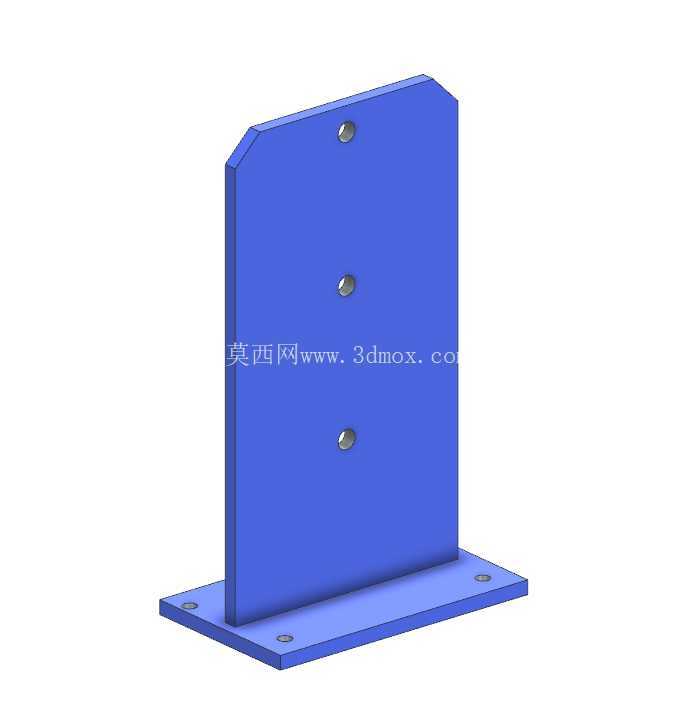

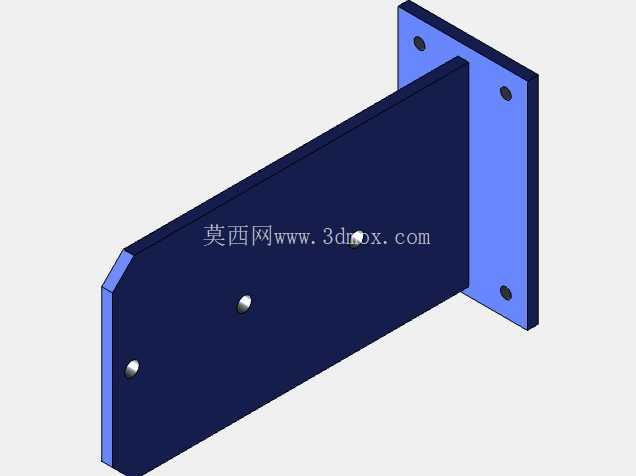

从功能特性上看，这款构件采用一体折弯式的L型结构，垂直立板与水平底板为整体成型结构，不存在拼接缝隙带来的连接松动风险，整体刚性表现优于焊接拼接的同尺寸支架。垂直立板上沿竖直方向等距布置了三个安装孔，可根据待固定部件的安装孔位灵活选择固定位置，也能适配不同高度的小型部件安装需求，避免单孔固定带来的部件转动偏移问题；水平底板上的四个安装孔分别布置在底板的四个边角位置，安装后受力均匀，不会因为单侧受力出现支架翘曲的情况。立板的顶部两个边角做了斜切倒角处理，一方面可以去除加工后的锐边，避免装配人员在安装过程中被划伤，另一方面也能减少支架在狭小安装空间内的干涉，在靠近设备内壁安装时不会因为直角边角与相邻部件产生卡滞。

在设计思路上，这款构件优先考虑了通用适配性，没有针对某一款特定设备做专属结构设计，所有安装孔均采用标准通孔设计，可适配市面上常用的内六角圆柱头螺钉、十字盘头螺钉等标准紧固件，不需要定制特殊连接件就能完成装配。结构壁厚选择上兼顾了承重能力与材料成本，日常工况下可承载5kg以内的垂直挂载部件，满足绝大多数小型工业附件的安装承重需求，同时不会因为壁厚过大造成材料浪费、整体重量过重的问题。立板与底板的折弯处做了小半径的圆角过渡，避免直角折弯处的应力集中问题，在长期承受交变载荷的场景下也不容易出现折弯处开裂的情况，提升构件的整体使用寿命。

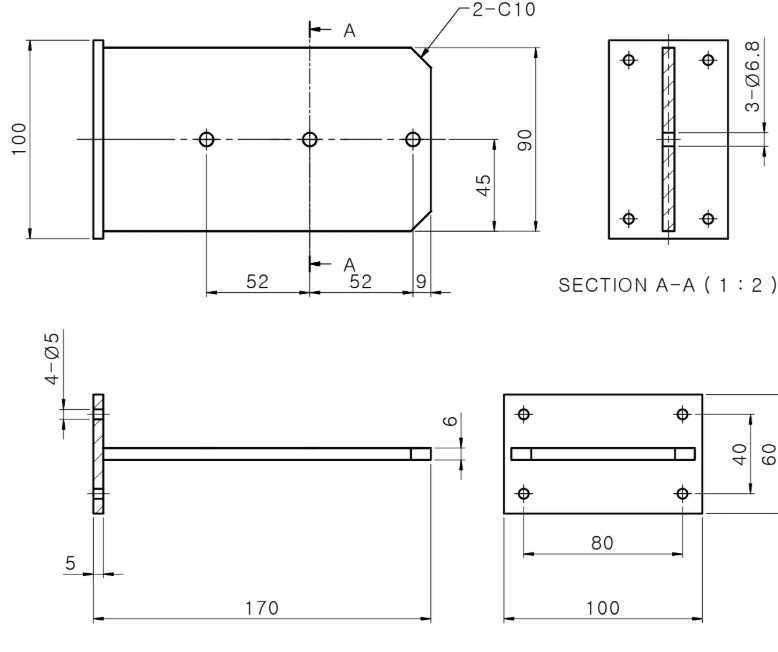

从安装边界尺寸来看，水平底板的长宽尺寸控制在常规安装空间的适配范围内，四个安装孔的孔距符合通用五金支架的安装孔位规范，可直接固定在铝型材框架的标准槽位上、钢板工作台的台面上，或是设备外壳的预设安装位上，不需要额外打孔调整。垂直立板的高度设计覆盖了常规小型部件的安装高度需求，三个安装孔的孔距按照等距排布，既可以单孔固定小型部件，也可以通过两到三个孔完成长条形部件的垂直固定，适配不同外形的待装配件。安装时需要注意，水平底板与安装基面之间要保证贴合平整，如果基面存在局部凸起，需要提前做打磨处理，避免支架安装后出现倾斜，导致垂直立板的基准面出现角度偏差，影响待固定部件的位置精度；固定立板上的部件时，建议对角拧紧螺钉，避免单侧受力导致部件与立板之间出现间隙，影响连接的牢固性。

在实际选型使用时，需要根据待固定部件的重量、安装后的受力方向确认是否适用，如果部件存在较大的侧向冲击力，可在立板与底板的折弯处增加三角加强筋来提升整体抗扭能力，不过对于常规的静态挂载、低振动场景下的安装需求，这款无加强筋的L型支架已经完全可以满足使用要求，而且整体结构更简洁，占用安装空间更小，在狭小的设备内部装配场景下适应性更强。不同于市面上常见的薄铁皮冲压支架，这款构件的板材厚度更充足，安装后不会因为螺钉拧紧力过大出现板材变形的问题，长期使用后也不会因为材料蠕变出现固定位置偏移的情况，适合对安装位置精度有一定要求的工业装配场景使用。
