商用炒锅燃烧器鸭尖式燃气喷射部件

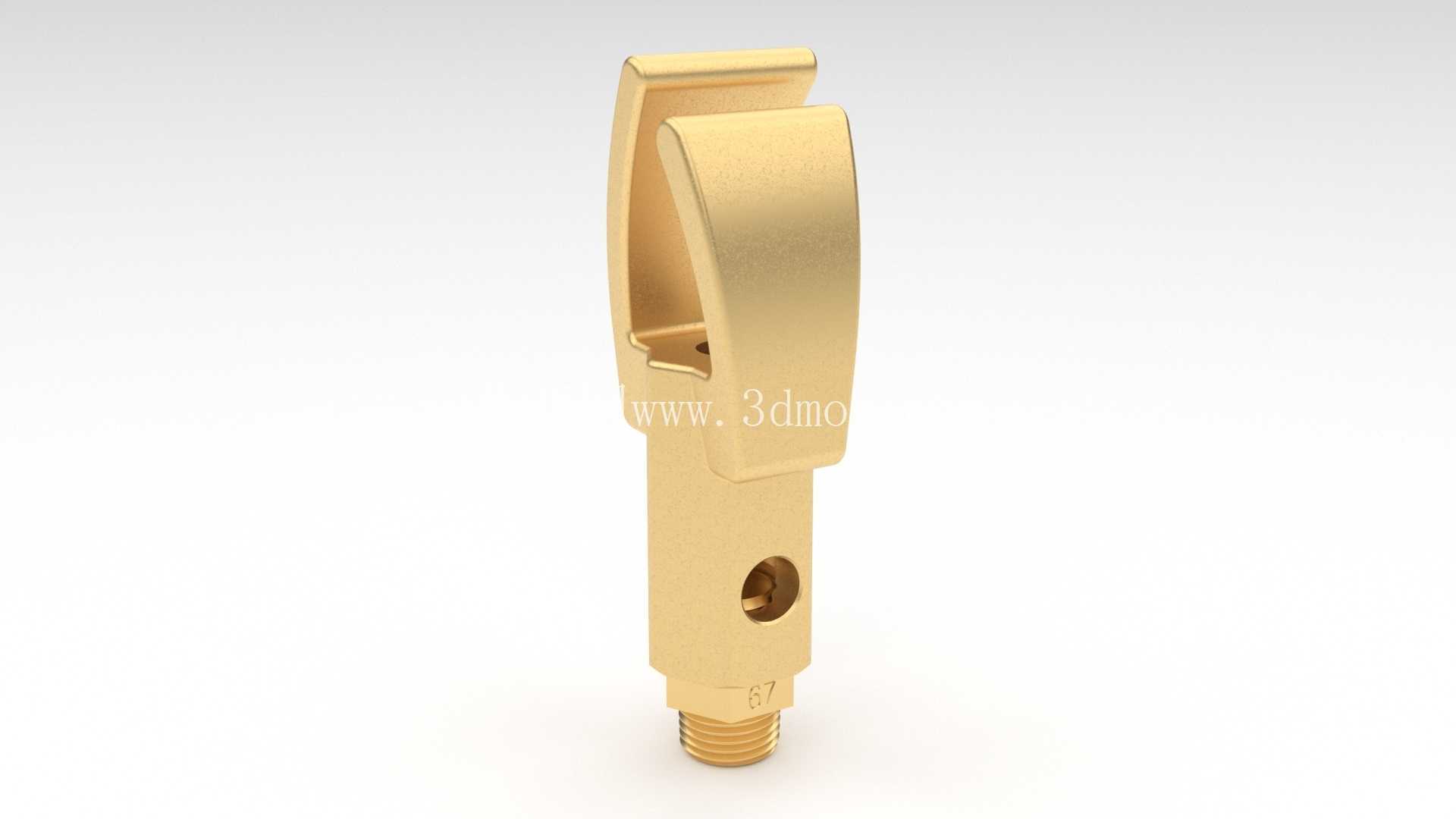

　　这款鸭尖结构的燃气喷射部件，主要应用在商用中餐炒锅的鼓风式燃烧系统中，是燃气与空气预混前的核心导流构件，日常后厨场景里，这类部件直接决定了火焰的聚拢形态、燃烧充分度以及热效率表现，尤其适配颠锅频率高、需要集中火力快速加热的中式烹饪工况。从实际使用逻辑来看，该部件的鸭尖式出口结构并非随意设计，狭长的鸭嘴形喷口能够将燃气以扁平扇形的射流形态喷出，相比传统圆孔喷嘴，这种结构可以让燃气在喷出瞬间和鼓风送入的空气形成更大面积的接触界面，减少局部富氧或者富燃的区域，避免出现黄焰、回火等燃烧不稳定的问题，同时扇形射流能够让火焰在炒锅锅底形成均匀的加热面，不会出现局部过热糊锅、边缘区域火力不足的情况。

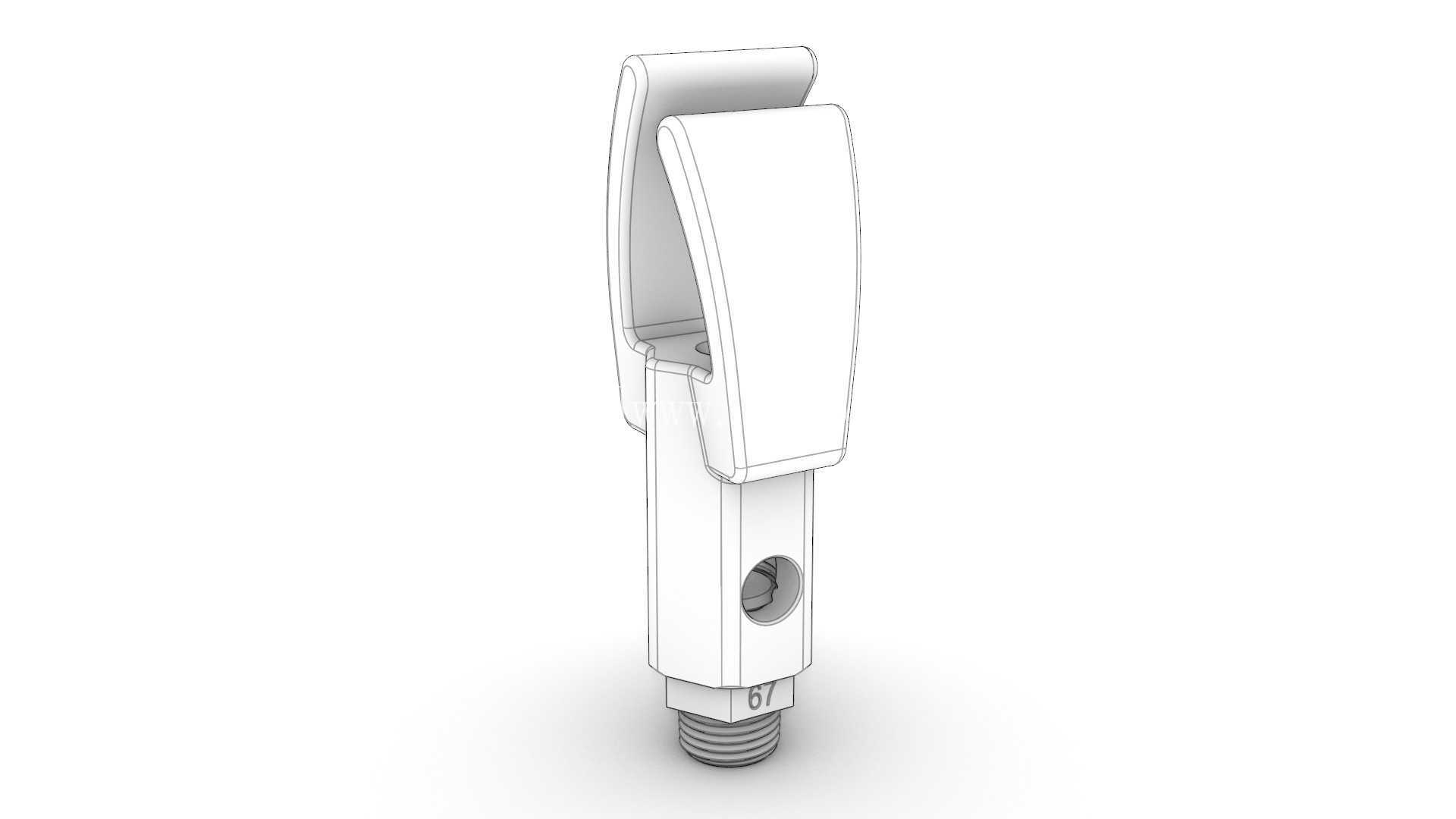

　　设计过程中完全依托实物卡尺测绘完成，所有尺寸均以毫米为单位进行校准，首先确定的是底部的外螺纹安装接口，这个接口直接匹配燃烧器总成的燃气输出端，螺纹的有效旋合长度、牙距都严格按照现有商用燃烧器的通用接口标准设定，安装时不需要额外加工转接件，直接旋入即可完成固定，接口处的密封面做了微小的退刀槽设计，能够配合密封垫实现端面密封，避免燃气从螺纹缝隙泄漏。部件中段设置的横向通孔是一次空气引射的调节孔，这个孔的孔径、位置经过反复校核，当燃气从底部接口高速向上流动时，会在这个孔位形成负压区，自动吸入部分一次空气提前预混，孔的直径大小直接影响一次空气的引射量，针对丙烷气源的适配版本，特意匹配了#67规格的孔口尺寸，这个尺寸是经过丙烷燃烧特性计算得出的，能够保证丙烷在额定供气压力下的引射空气量刚好达到最佳预混比例，不需要额外加装风门调节结构也能实现稳定燃烧。

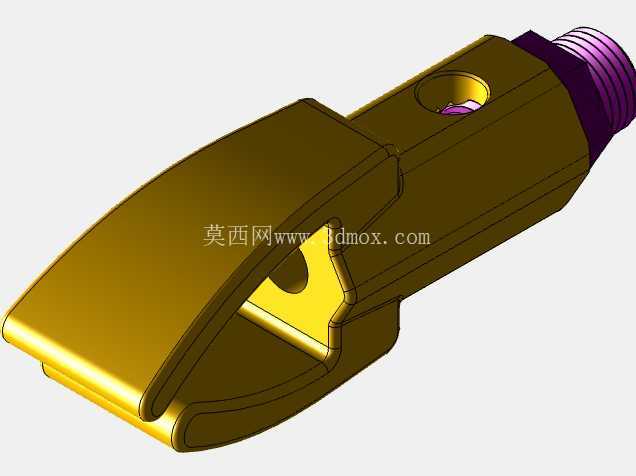

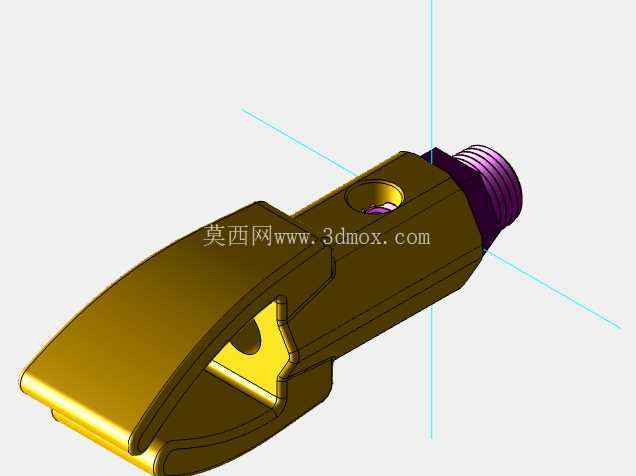

　　上部的鸭尖喷口做了圆滑的曲面过渡，没有尖锐的棱角结构，一方面是为了减少燃气喷出时的阻力损失，让射流速度保持均匀，另一方面也避免长期使用过程中，杂质在棱角位置堆积造成喷口变形或者堵塞，喷口的开口角度经过实际点火测试调整，最终确定的角度能够让扇形火焰的覆盖直径刚好匹配常规商用炒锅的锅底弧度，不会出现火焰外溢窜到锅边的情况，减少不必要的热量损耗。整个部件的外形轮廓做了等壁厚设计，在保证结构强度的前提下尽可能减少材料用量，同时外壁的光滑曲面也方便日常清洁，后厨使用环境中油污较重，光滑表面不容易积存油污，擦拭维护更加方便。

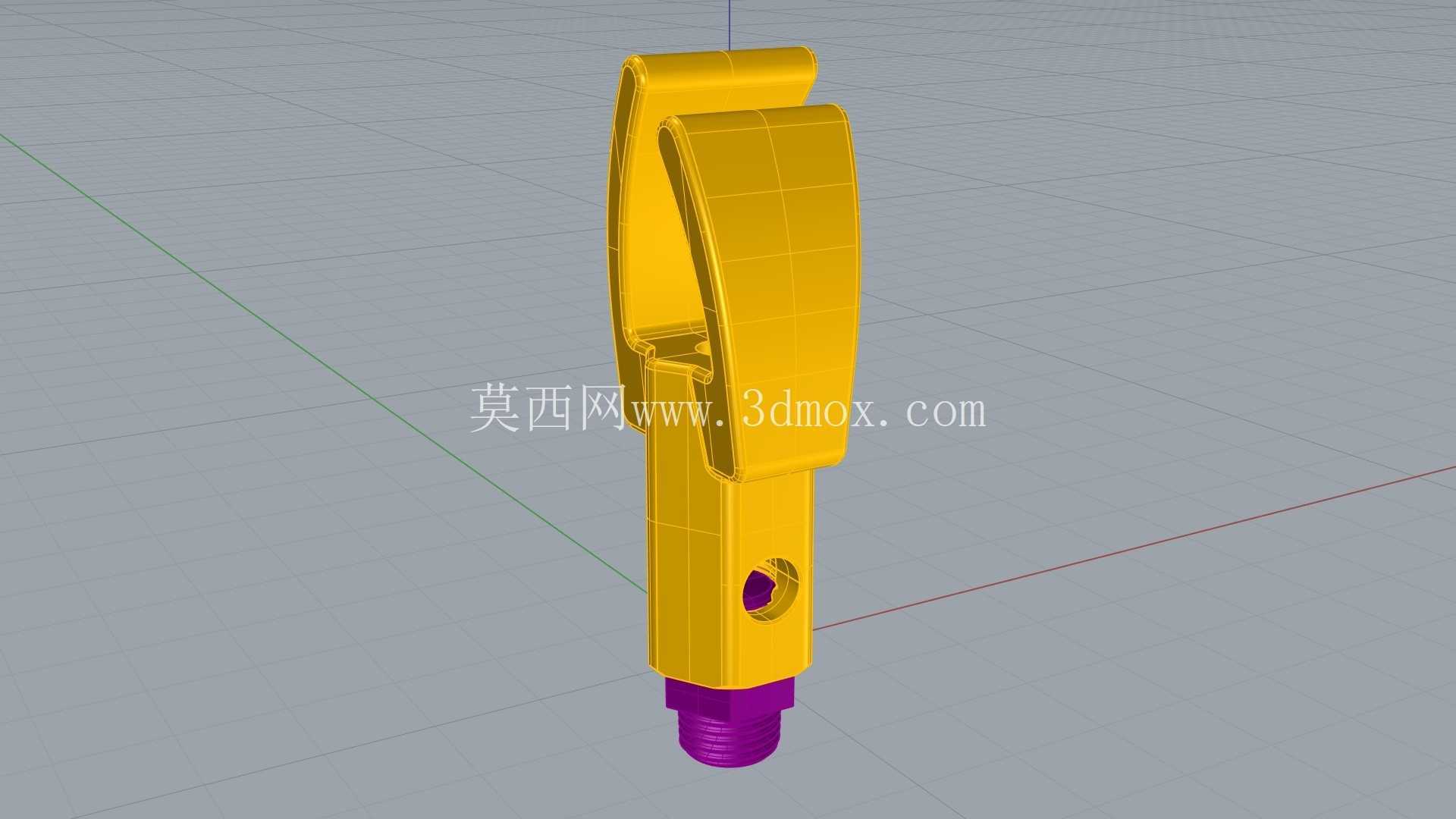

　　安装边界方面，部件整体的轴向长度、最大外径都控制在常规燃烧器的安装仓尺寸范围内，替换原有喷嘴时不会和周边的点火针、火焰稳定器等部件产生干涉，横向调节孔的位置刚好对准燃烧器的一次空气进气流道，不会出现孔位被遮挡影响引射效果的问题。从建模逻辑来看，整个模型完全还原实物的装配关系，螺纹部分做了真实的牙型建模，不是简单的贴图示意，鸭嘴部分的曲面曲率和实物完全一致，中段的通孔位置、深度都和测绘尺寸一一对应，能够直接用于后续的结构验证、加工出样或者燃烧模拟仿真，不需要再进行额外的尺寸修正。
