艾玛斯XT60E-F带固定座航模电源连接器

在航模动力系统、小型储能设备、大功率电动工具的电路连接环节，接插件的接触可靠性与安装便捷性直接决定整套设备的运行稳定性，XT60E-F带固定法兰版本的连接器，正是针对原有XT60系列接插件无法直接面板固定、长期受插拔力易松脱的痛点做的结构优化款。日常做航模电调与电池端的面板预装、便携式储能电源的输出接口固定、大功率电动滑板的充电接口内嵌时，经常会遇到普通直插式XT60接头仅靠导线受力，多次插拔后焊点脱开、接头缩进设备壳体内部的问题，这款带双侧安装耳的结构，就是把插拔过程的横向受力全部转移到设备壳体上，导线焊点只承担导通功能，从结构根源上避免长期使用后的接头移位故障。

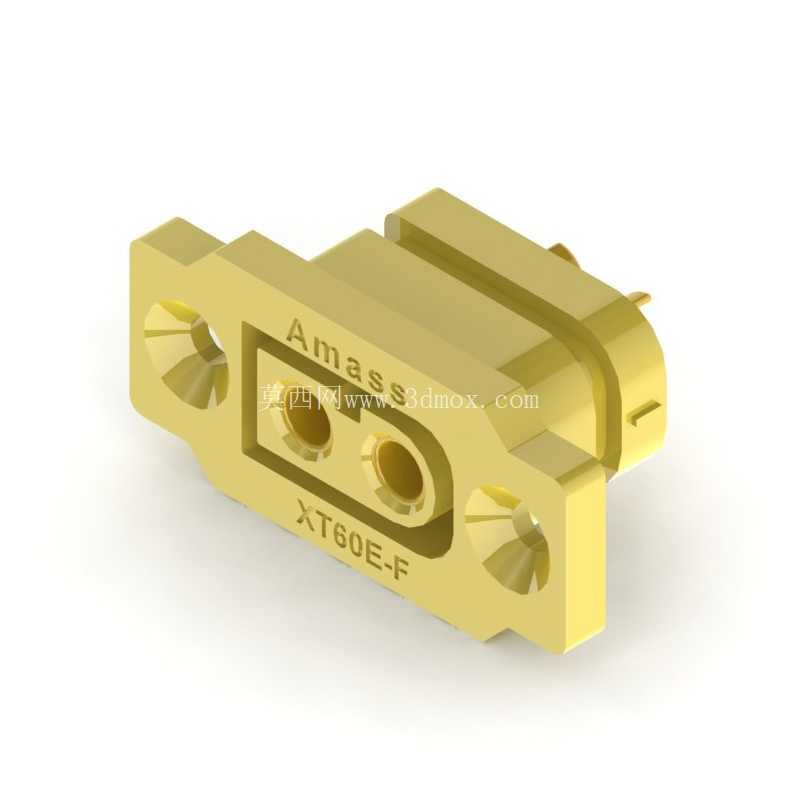

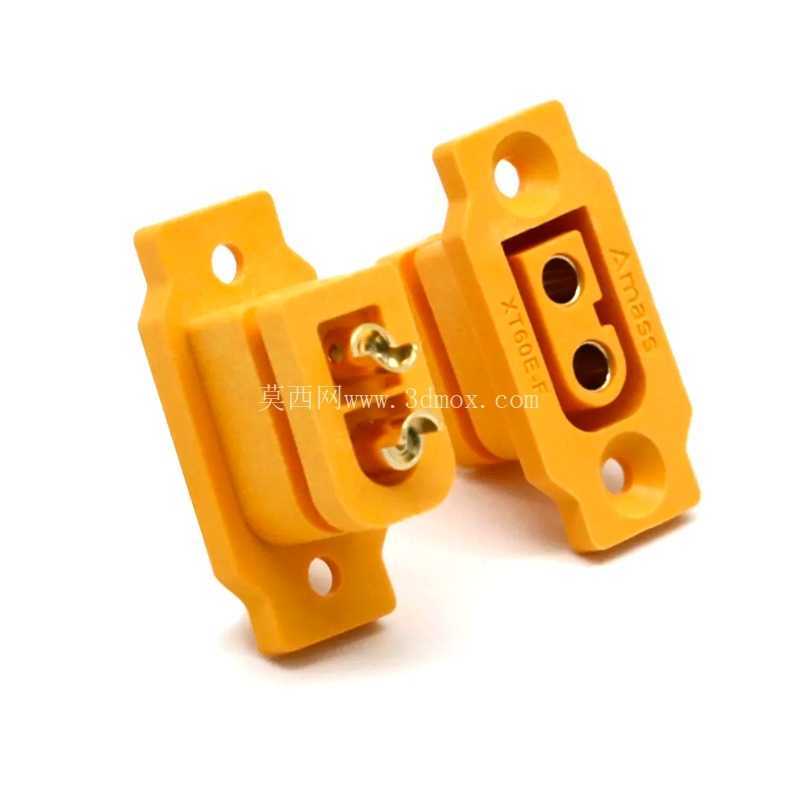

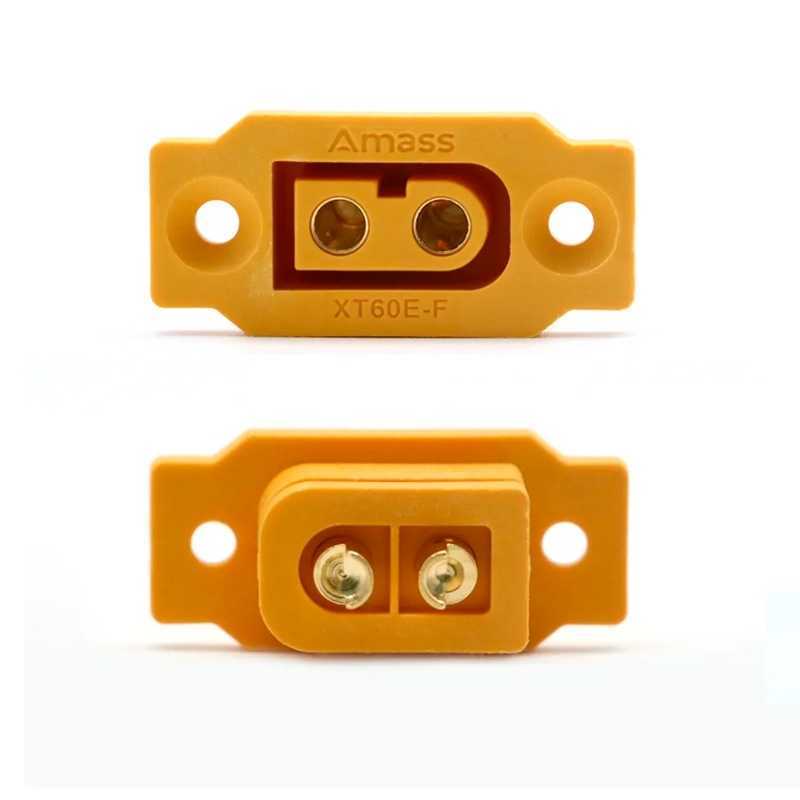

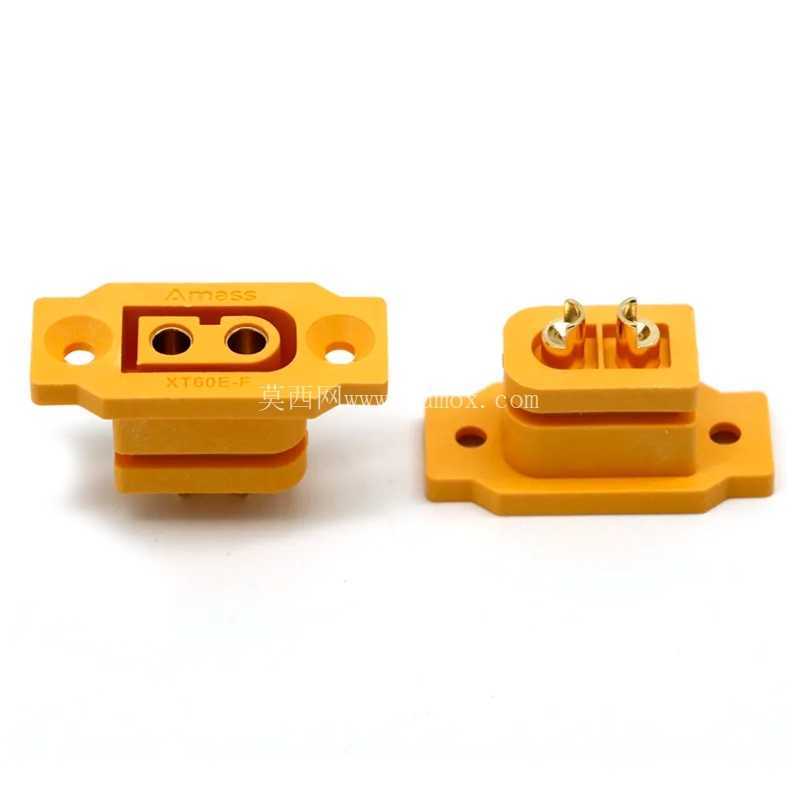

从实际结构设计来看，这款接头的主体采用耐高温阻燃尼龙材质注塑成型，接触端子为镀金铜件，公母对插后的接触电阻低于0.8毫欧，持续承载电流可达60A，短时峰值电流能扛住120A的冲击，完全满足航模动力系统瞬时大电流放电的需求。双侧的固定耳上做了沉头安装孔，适配M2.5规格的沉头螺丝，安装时可以直接把接头固定在设备面板或者内部安装支架上，沉头孔的设计能让螺丝安装后表面完全齐平，不会突出安装面干涉其他部件布局。接头的插合面做了防反插的不对称定位槽，公母头对接时只有正确极性才能插入，完全避免插反导致的电源短路风险，端子外围的绝缘围挡高度比端子接触面高出1.2mm，即使手指误触带电的端子部分，也不会发生触电风险，在做外露式接口设计时这个安全冗余非常实用。

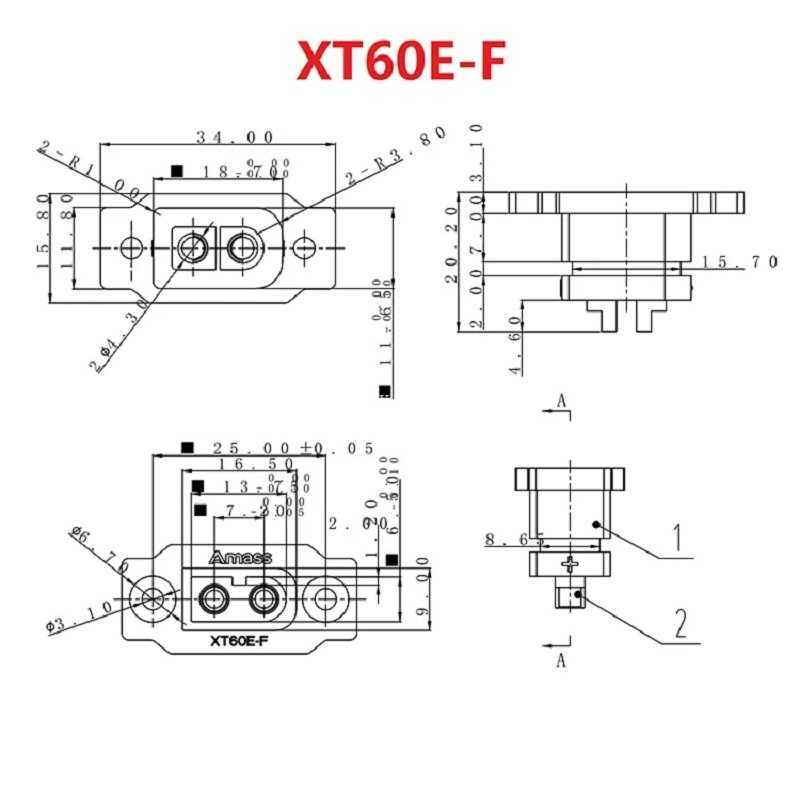

做结构选型时需要注意几个安装边界尺寸，接头主体的宽度为19mm，两个安装孔的中心距为16mm，安装时面板上需要开出12mm*8mm的矩形过孔供接头主体穿过，固定耳的总厚度为3mm，沉头孔的深度为2mm，选用M2.5*5mm的沉头螺丝即可完成固定，螺丝锁附的扭矩建议控制在0.3N·m以内，避免锁附力过大压裂塑料固定耳。接头尾部的焊线杯适配12AWG到16AWG的硅胶线，焊线时需要注意焊锡不要溢出焊杯外围，避免公母插合时出现焊锡凸起干涉插合，焊线完成后可以套上热缩管做尾部绝缘防护。

在不同的应用场景里，这款接头的适配性也有差异：做航模机身的电调端固定时，可以直接把接头锁在机身的玻纤板安装位上，更换电池时不用再拽拉导线，插拔手感更稳定，也不会因为炸机时的冲击力把接头从机身里扯出来；做便携式储能电源的输出接口时，固定在设备外壳面板上的接头能承受频繁的外接负载插拔，不会因为长期使用导致接头内陷；做电动自行车、电动滑板的充电接口时，外露的固定安装结构能让接口和外壳结合更紧密，防水胶圈的贴合度更好，提升户外使用的防护能力。

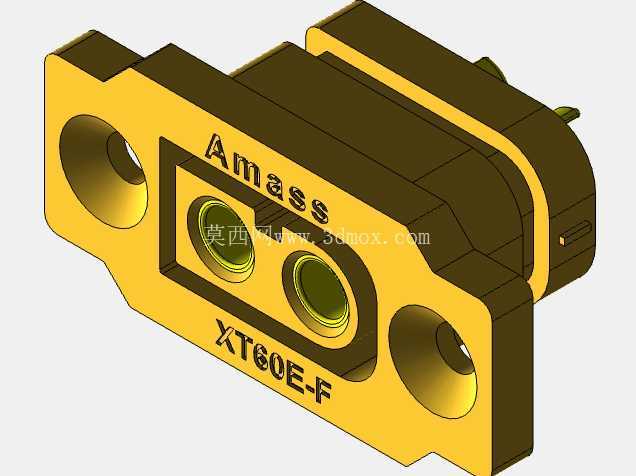

建模还原这款接头的时候，需要重点关注几个配合尺寸的公差：公母端子的插合间隙控制在0.05mm以内，保证插合后的接触紧密性，固定耳上的沉头孔位置度公差控制在0.1mm以内，避免安装时螺丝孔位不对装不上，插合面的防反插定位槽的尺寸公差控制在0.08mm以内，保证公母头对接时顺畅无卡滞。塑料主体的脱模斜度做1.5度即可，既不影响外观，也能满足注塑生产的脱模要求，端子部分的倒角做0.2mm的导向角，插合时能自动导正，不会出现顶死的情况。
