工业级卧式砂带磨削打磨设备结构

在金属构件加工、五金零件批量后处理、小型结构件去毛刺的作业场景里，这类卧式砂带打磨设备的应用覆盖度极高，不管是小型机加工车间的零散件修磨，还是五金加工厂的连续式表面处理工位，都能看到这类设备的部署。区别于手持角磨机的高劳动强度与打磨精度不稳定问题，这类固定工位的砂带磨设备通过张紧的环形砂带高速运转，配合可调角度的工件托台，能完成平面磨削、焊缝余高打磨、冲压件飞边去除、型材表面氧化层清理等多类作业，针对不同厚度的小型金属工件，操作人员可通过侧方的调节手柄调整砂带张紧度与托台间隙，适配从0.5mm薄钣金到15mm厚型钢件的打磨需求。

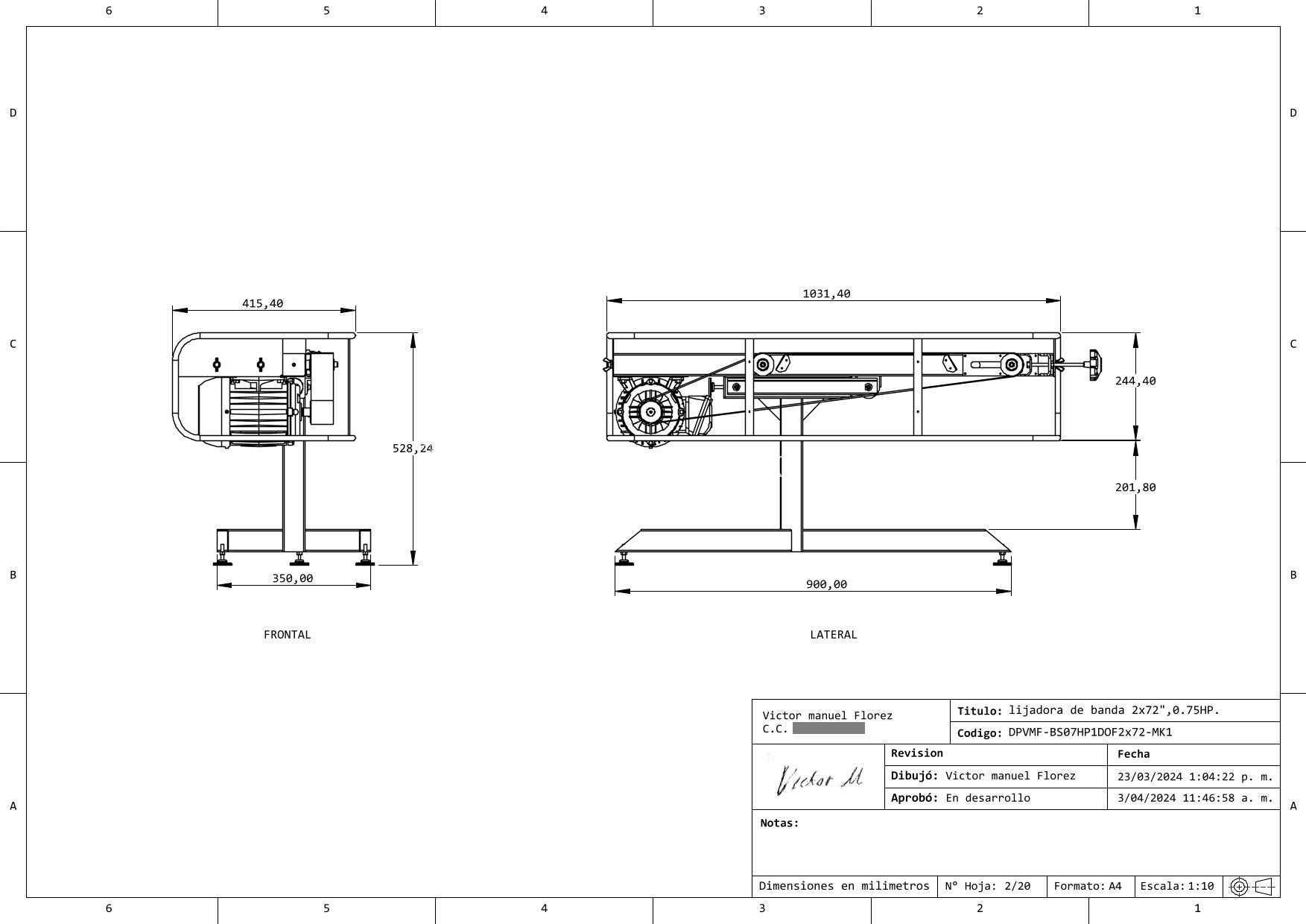

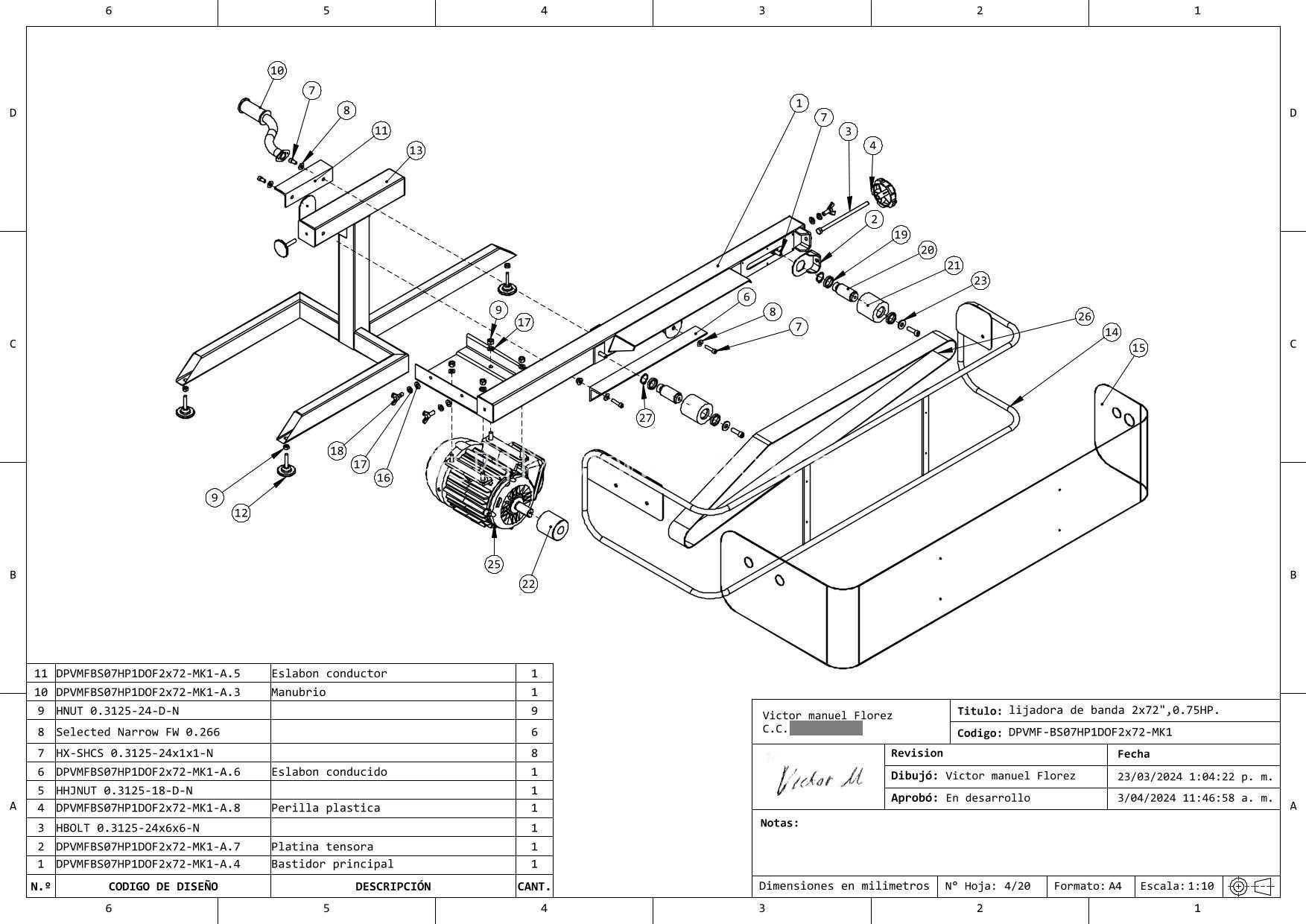

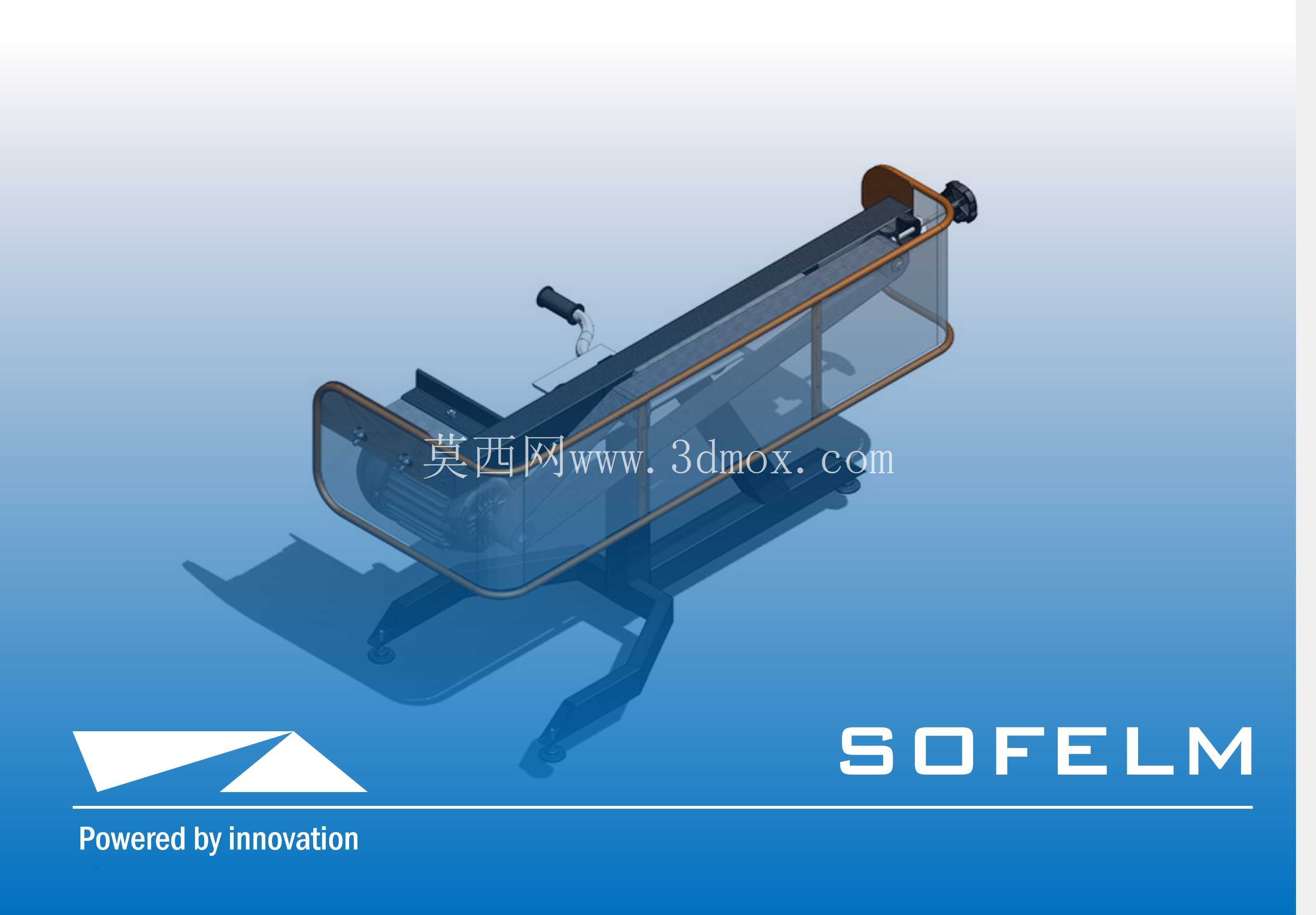

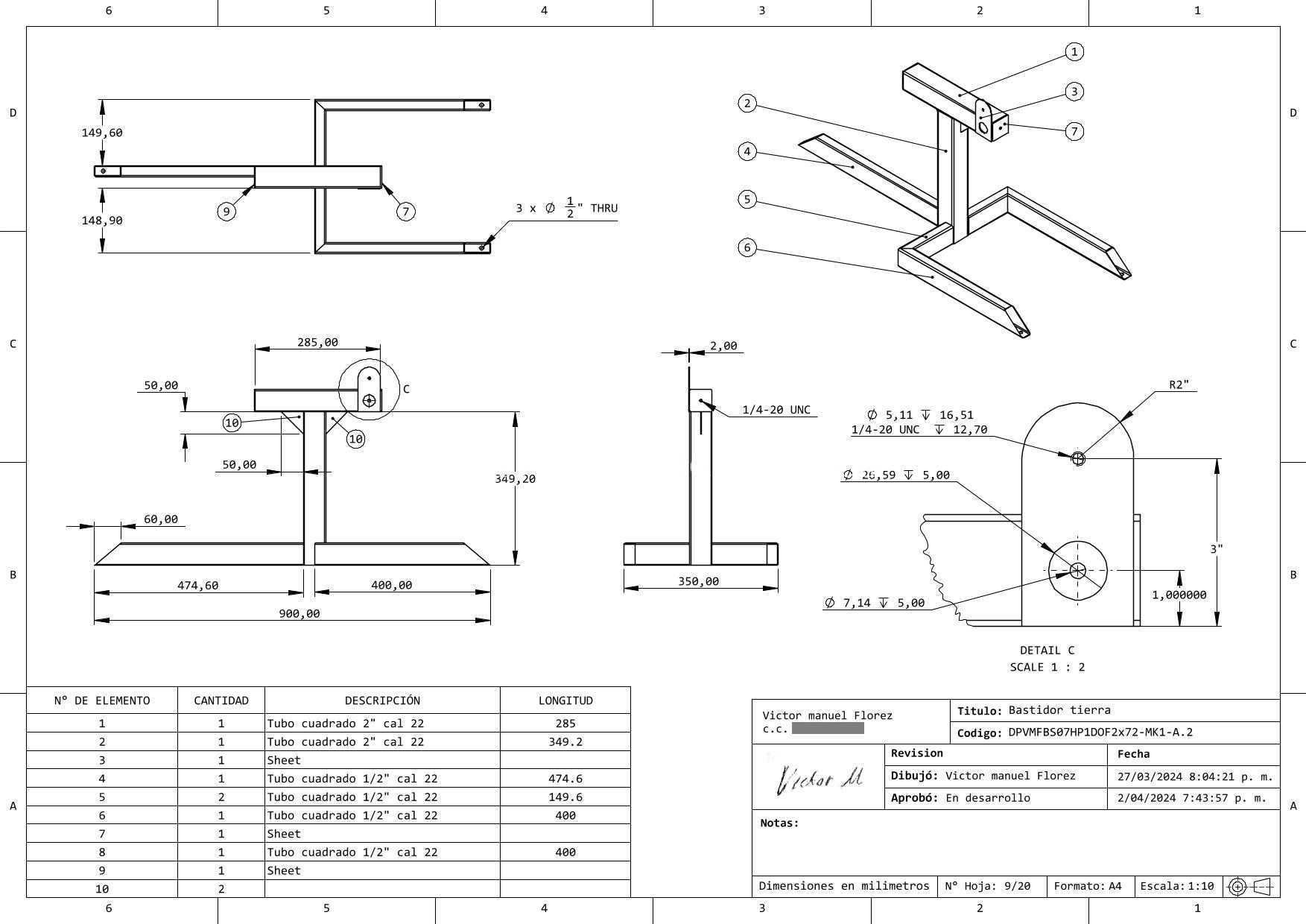

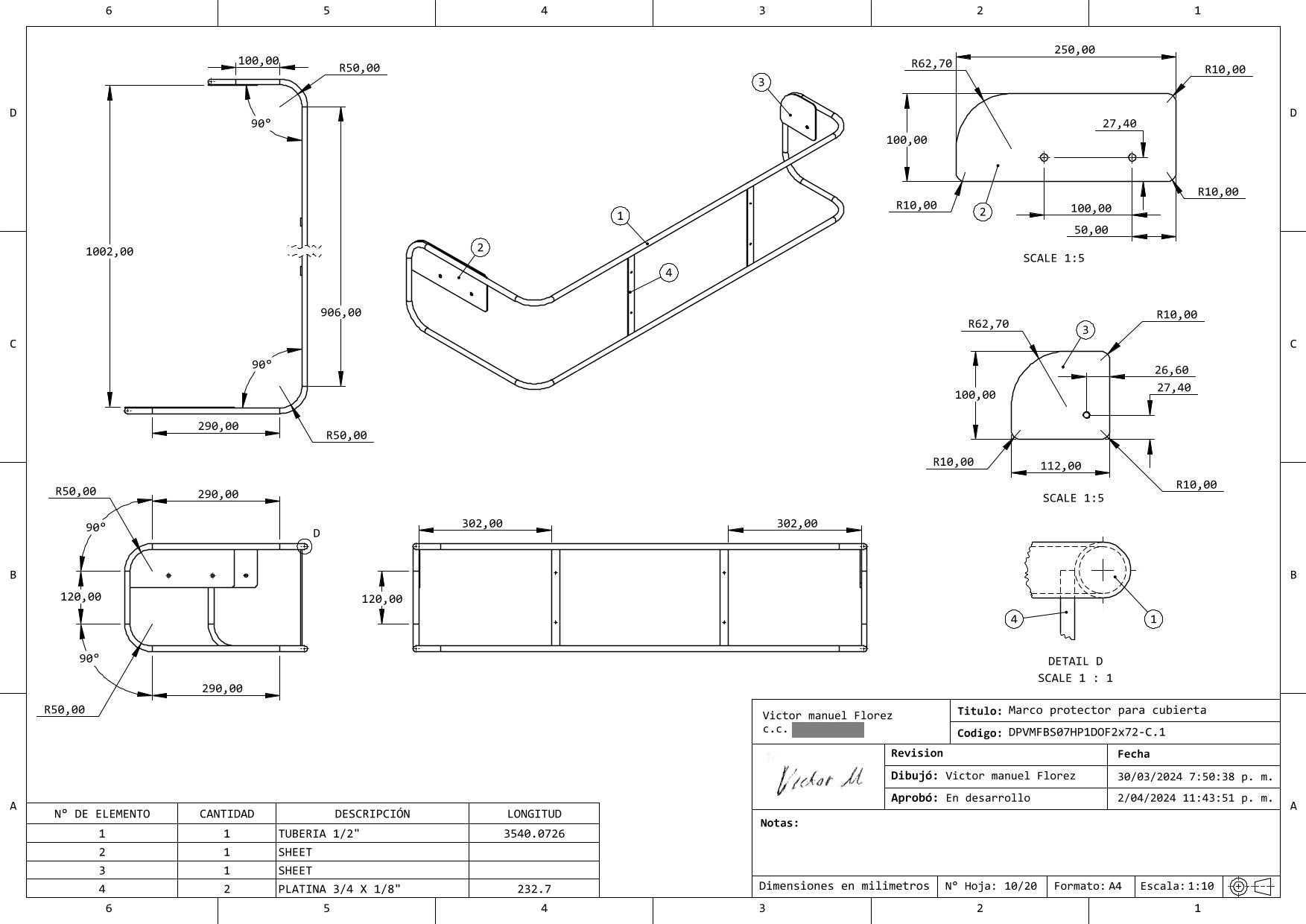

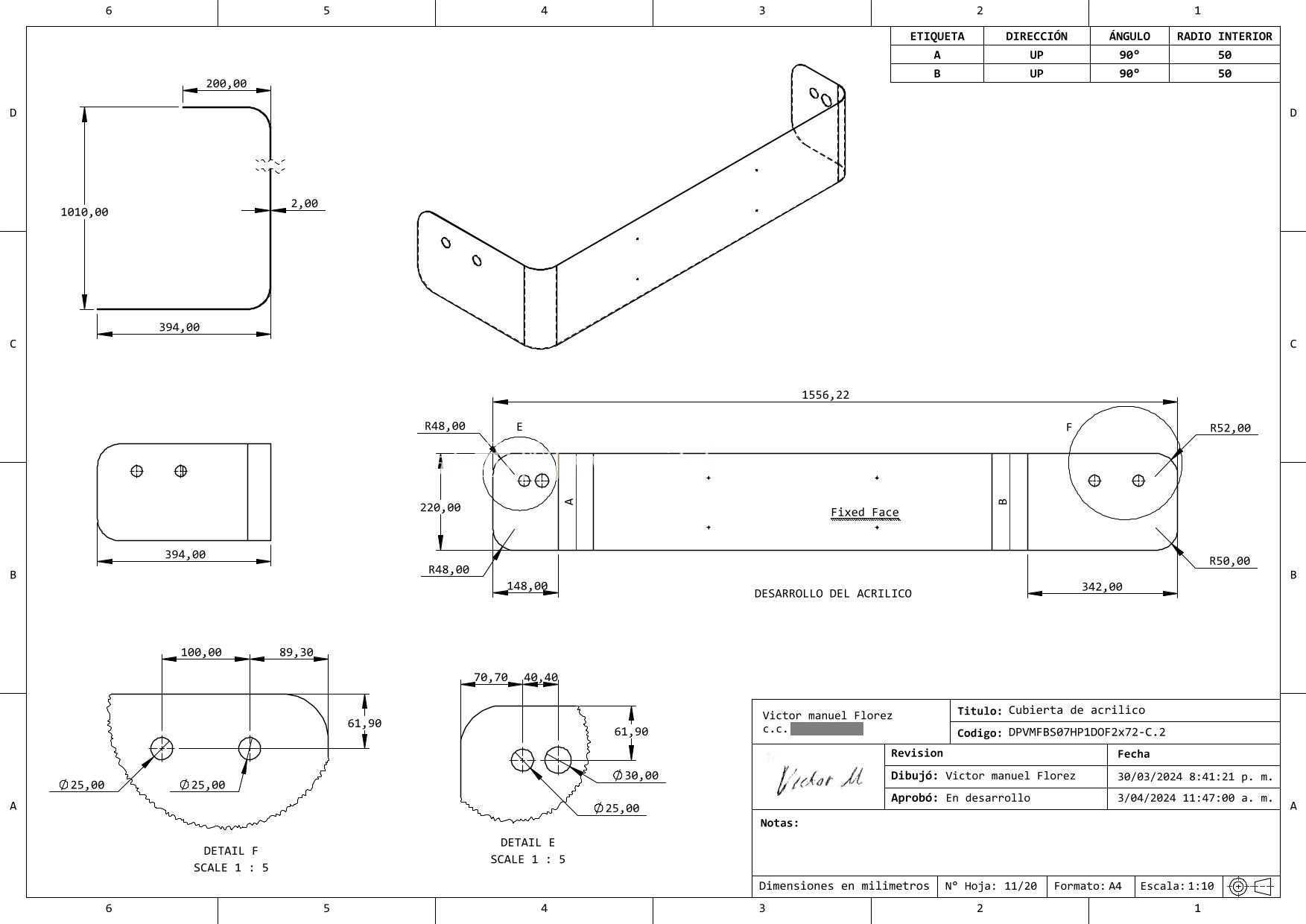

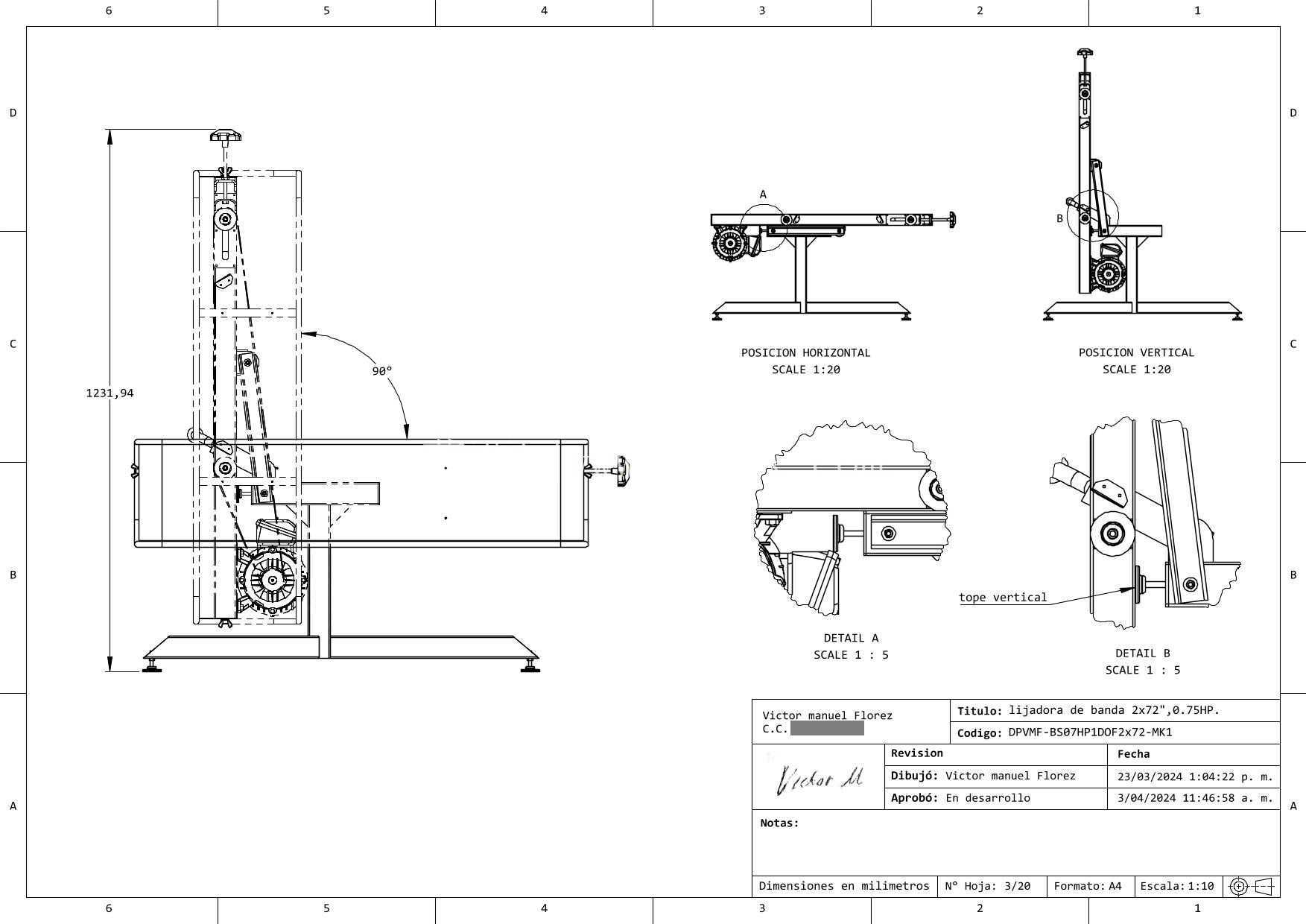

从结构设计逻辑来看，该设备采用倾斜式长机身布局，驱动轮设置在机身尾端，张紧调节机构布置在机头位置，砂带运行路径全程设置半封闭防护栏，避免高速运转下砂带断裂甩出的安全风险，同时防护栏采用镂空框架结构，不会遮挡操作人员观察打磨接触区的视线。设备底部采用一体式铸钢支撑脚，三个支撑点形成稳定的三角支撑结构，安装时不需要额外做地基预埋，直接放置在硬化车间地面即可，整体安装占地长度约1.8米，宽度约0.7米，操作位预留空间不小于0.8米就能满足单人作业的空间需求，适合在空间紧凑的小型加工车间内布置。

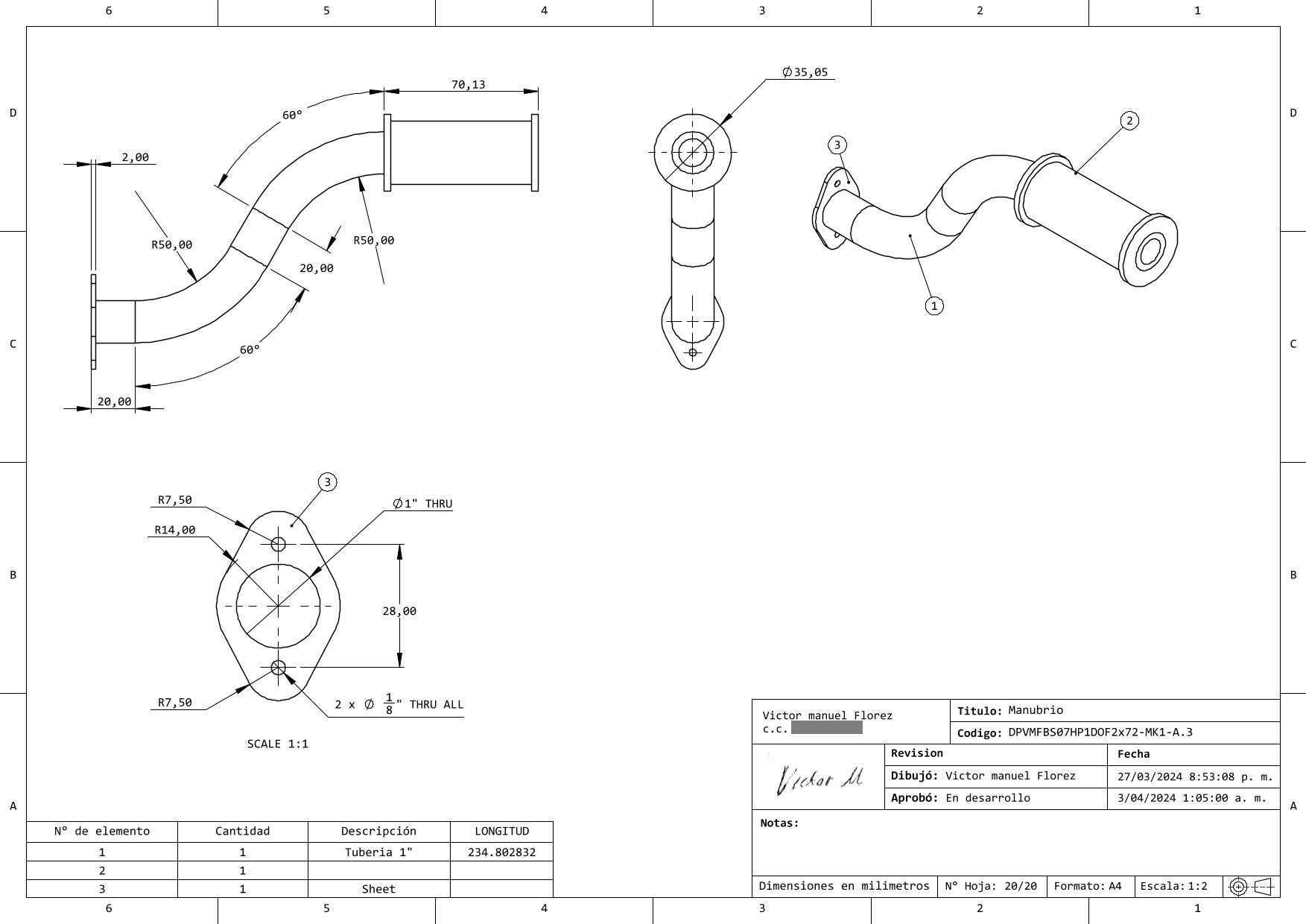

设备的操作手柄设置在机身侧方靠前位置，操作人员站在设备侧方即可完成张紧度微调、砂带跑偏校正的操作，不需要探身到设备运转区域，符合机械安全设计的基本要求。打磨接触区下方设置倾斜的导屑槽，打磨产生的金属碎屑会顺着导屑槽滑落到设备侧方的集屑区域，避免碎屑堆积在砂带运转路径内造成砂带异常磨损。针对不同的打磨工序需求，该结构可快速更换不同目数的砂带，从粗磨用的40目砂带到精抛用的400目砂带都能适配，更换砂带时只需要扳动张紧机构释放张力，全程不需要拆卸额外的防护部件，单人次更换时间可控制在3分钟以内，能有效减少工序切换的停机时间。

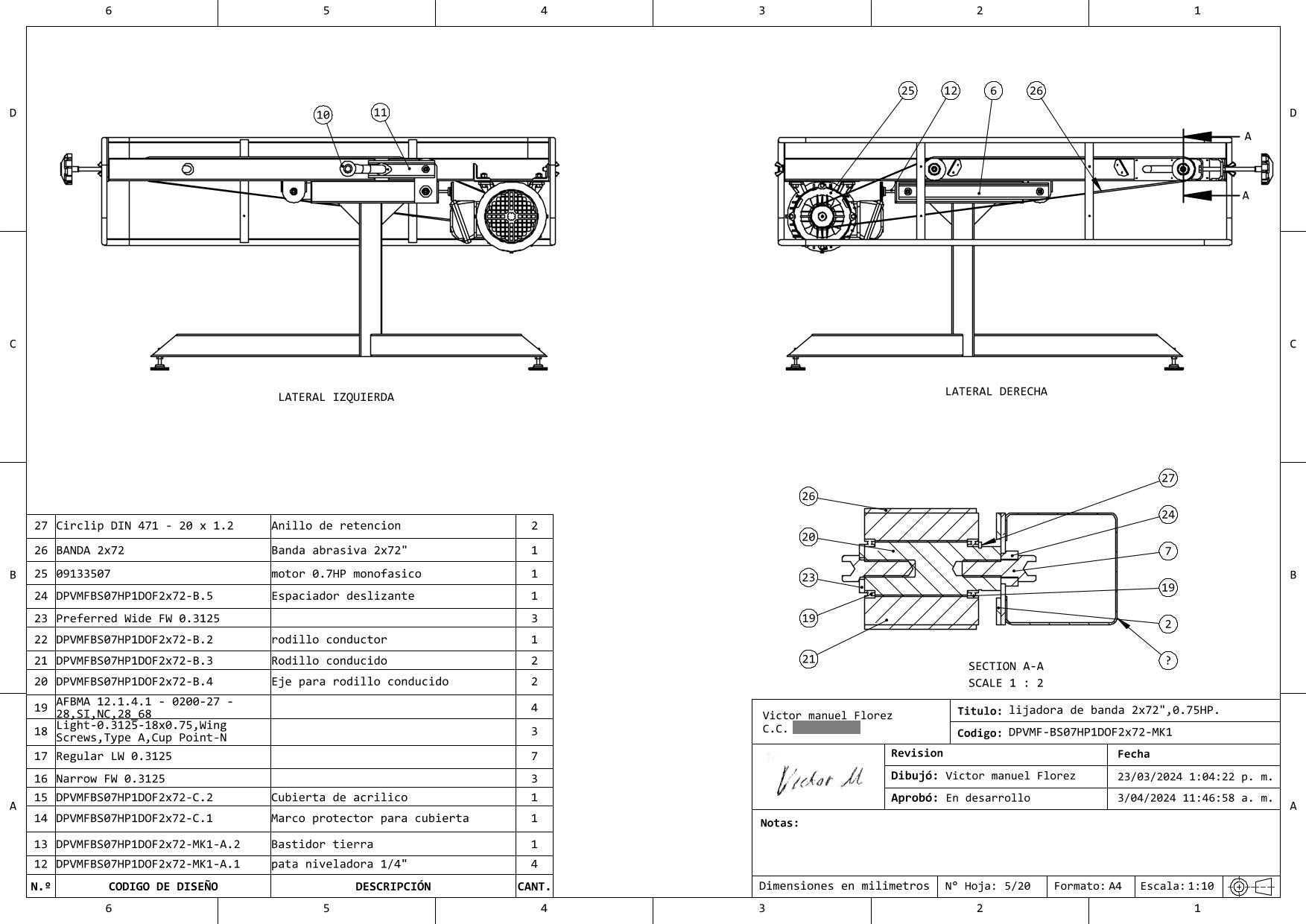

在实际生产应用中，这类设备常被布置在焊接工序之后、表面喷涂之前的工位上，用来处理焊接件的焊瘤、焊渣，以及冲压件剪切面的毛刺，相比砂轮打磨设备，砂带磨削的接触面积更大，打磨后的表面粗糙度更均匀，不会出现砂轮打磨常见的局部过烧、凹坑问题。针对小型异形工件的打磨，操作人员还可在托台上加装简易靠模，实现特定角度的倒角、圆弧面磨削作业，不需要额外购置专用成型磨床，能大幅降低小型加工企业的设备投入成本。设备的驱动单元采用后置布局，电机与驱动轮直连，减少了皮带传动的功率损耗，同时电机位置远离打磨接触区，能避免金属碎屑飞溅进入电机绕组，延长驱动部件的使用寿命。

从结构建模的细节来看，该设备的所有转动部件都设置了对应的防护结构，张紧轮的调节行程预留了15cm的冗余量，可适配不同周长规格的通用型工业砂带，不需要定制特殊尺寸的耗材，进一步降低了设备的后期使用成本。机身的框架采用矩形钢管焊接成型，整体刚性足够承受大磨削量下的进给压力，不会出现机身晃动导致的打磨纹路不均问题。操作位的脚踏区域做了防滑纹理设计，操作人员长时间站立作业时也能保持稳定的站位，减少操作疲劳。
