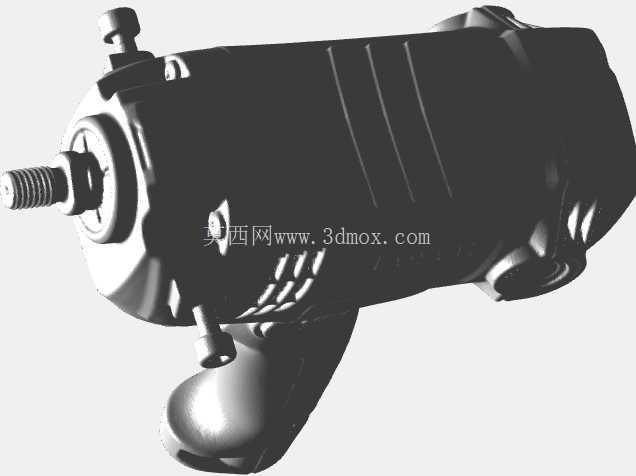

博世GPO950重型抛光机三维结构

这款重型手持抛光设备的三维结构，完整还原了实体设备的所有装配细节，从输出主轴的螺纹接口到机身握持区域的防滑纹理，每一处结构都对应实际量产机型的工程设计要求。在汽车钣喷修复车间、金属构件表面处理工位、石材加工现场这类作业场景中，这类设备承担着漆面瑕疵抛除、金属焊道打磨整平、石材表面封釉抛光的核心作业任务，作业时输出端可适配海绵抛光盘、羊毛轮、砂纸粘盘等多种作业附件，通过主轴的高速旋转带动附件与工件表面接触，完成不同精度要求的表面处理工序。

从结构设计逻辑来看，整机采用偏心输出与直驱结合的内部传动布局，输出轴端的螺纹规格匹配市面通用的抛光附件接口，无需额外转换接头即可完成附件快换，主轴根部设置的锁紧按钮可在更换附件时锁定轴体转动，避免拆装过程中轴体跟转带来的操作不便。机身外壳采用上下分壳的装配结构，壳体表面的竖向加强筋既提升了塑料壳体的抗冲击强度，避免作业过程中意外磕碰导致壳体开裂，同时筋条形成的凹凸纹理也能增加握持时的摩擦力，即便手上沾有抛光蜡、水渍也能稳定握持设备，减少滑脱风险。

机身侧方设置的辅助手柄安装位支持左右两侧切换安装，可适配不同操作习惯的作业人员，长时间单手握持作业时，辅助手柄可分担设备重量带来的手腕负荷，降低长时间作业的疲劳感。设备尾部的电源线出线位置做了防弯折护套设计，避免作业过程中电源线反复弯折导致内部线芯断裂，提升线缆的使用寿命。机身内部的电机安装位设置了多道支撑筋，可将电机工作时产生的振动通过筋条传递到整个壳体分散，减少握持区域的振动传递，提升操作时的稳定性。

从安装边界与尺寸适配角度来看，整机的握持区域周长符合成年人手型的握持范围，开关按键设置在握持区域的食指可及位置，作业时无需挪动握持位置即可完成设备的启停操作，开关按键的触发行程做了阻尼优化，避免误触启动的同时也不会因为按压力度过大增加操作负担。输出轴到机身尾部的整体长度适配手持作业的操作半径，在对车辆翼子板、轮毂这类曲面结构进行抛光作业时，机身不会与工件周边结构发生干涉，可灵活调整抛光角度贴合工件曲面。

设备的头部传动区域设置了密封结构，可阻挡抛光过程中产生的蜡尘、金属碎屑进入传动舱内部，避免齿轮磨损导致的传动异响、输出抖动问题。机身表面的散热槽布局顺着电机的散热风道走向设计，可在电机运转时通过风轮带动气流穿过散热槽，带走电机工作产生的热量，即便长时间连续高负荷作业，也能将电机温度控制在合理区间，避免过热烧毁。握持区域的壳体做了弧度收窄设计，贴合手掌握持时的自然弯曲形态，配合辅助手柄的支撑，可在施加抛光下压力时保持设备稳定，不会因为机身打滑导致抛光面出现抛穿、划痕等作业瑕疵。

在进行相关工位的工装设计、作业模拟时，这款三维结构可直接导入装配环境，模拟抛光作业时的设备操作空间，验证工装夹具与设备之间的操作干涉情况，也可作为电动工具外观改型设计的基础参考结构，通过调整壳体曲面、手柄位置来优化不同应用场景下的操作手感。针对设备维修拆解培训场景，该结构也可清晰展示各部件的装配关系，帮助维修人员快速理解内部传动路径、部件安装位置，提升故障排查与维修的效率。
