小型便携折叠式旋臂起重作业装置

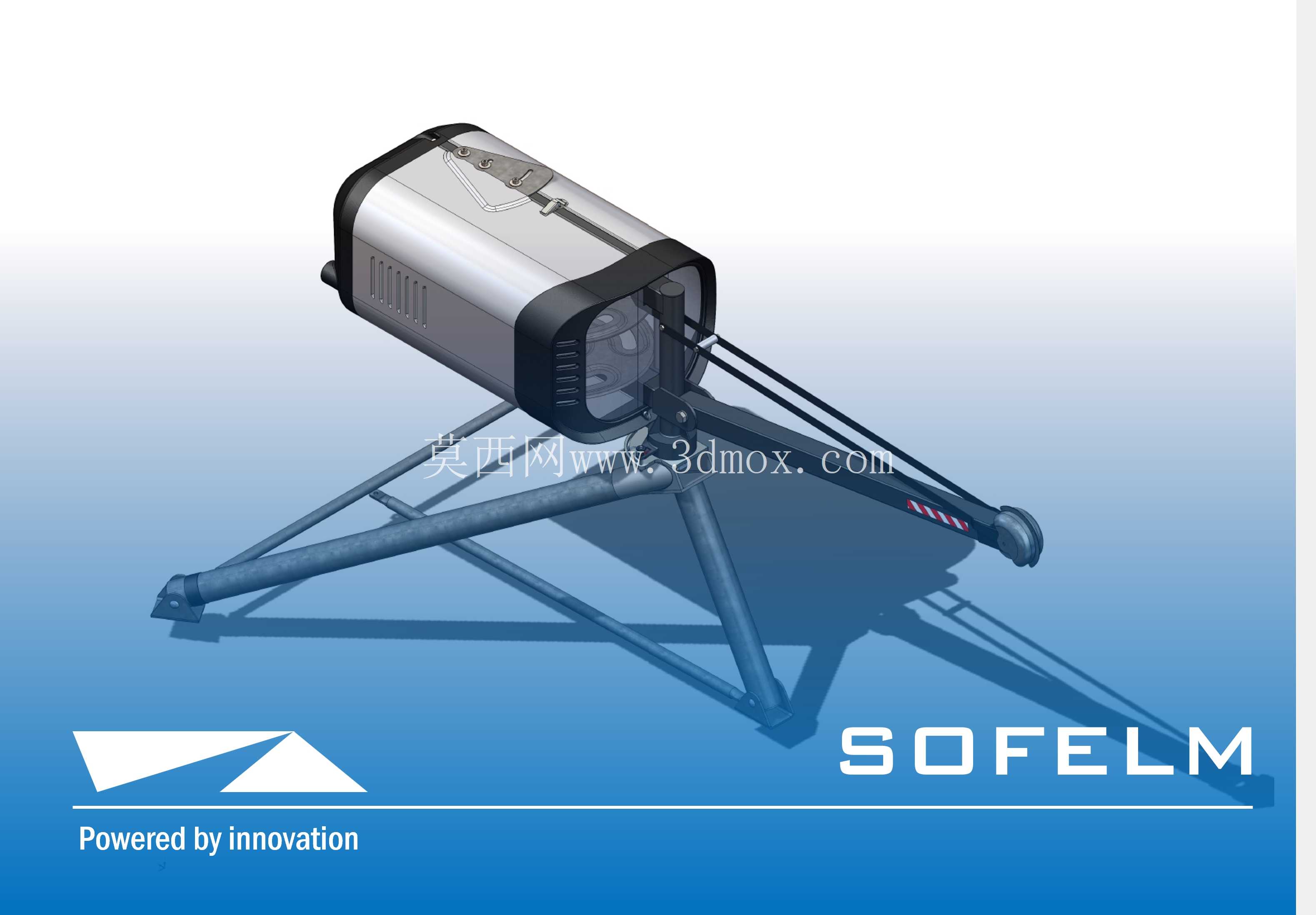

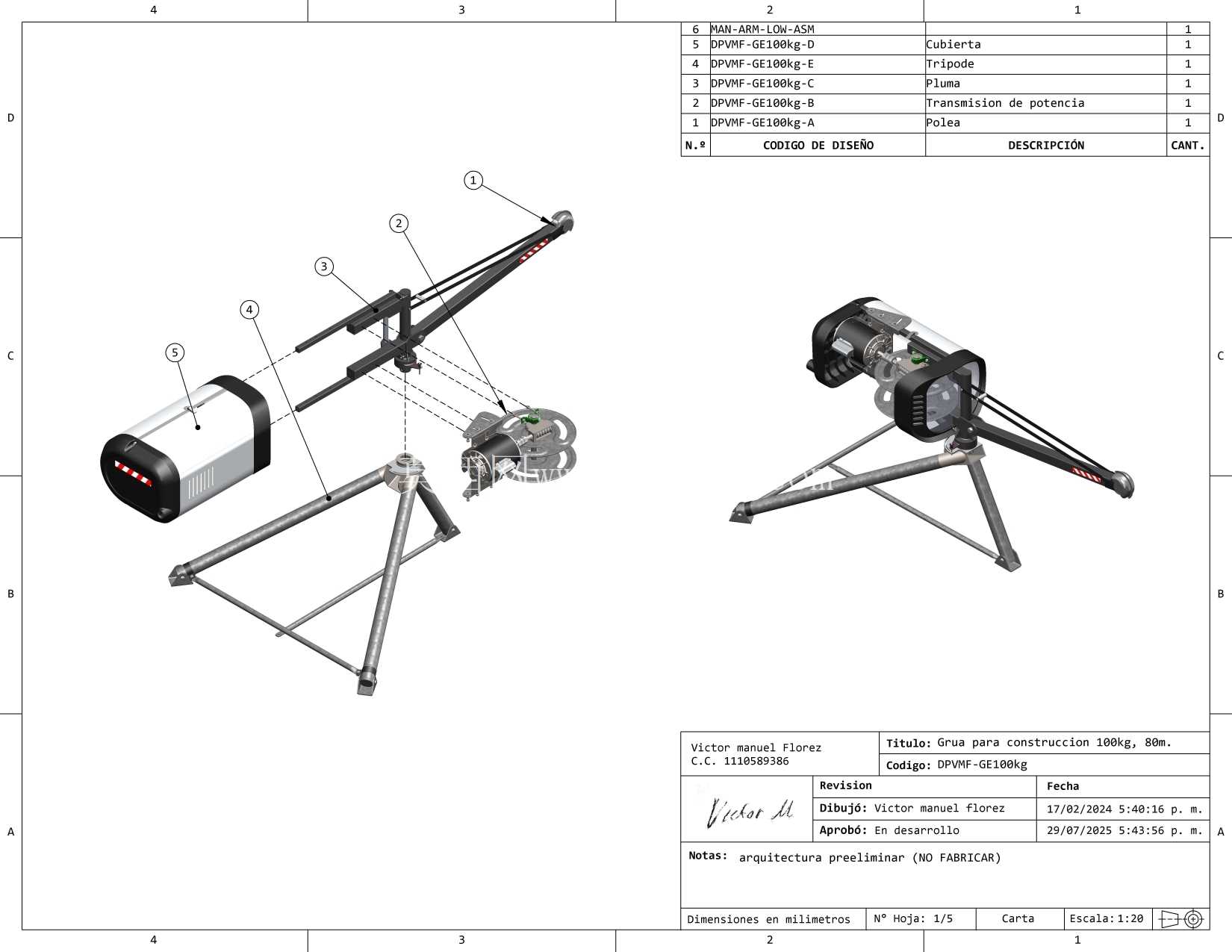

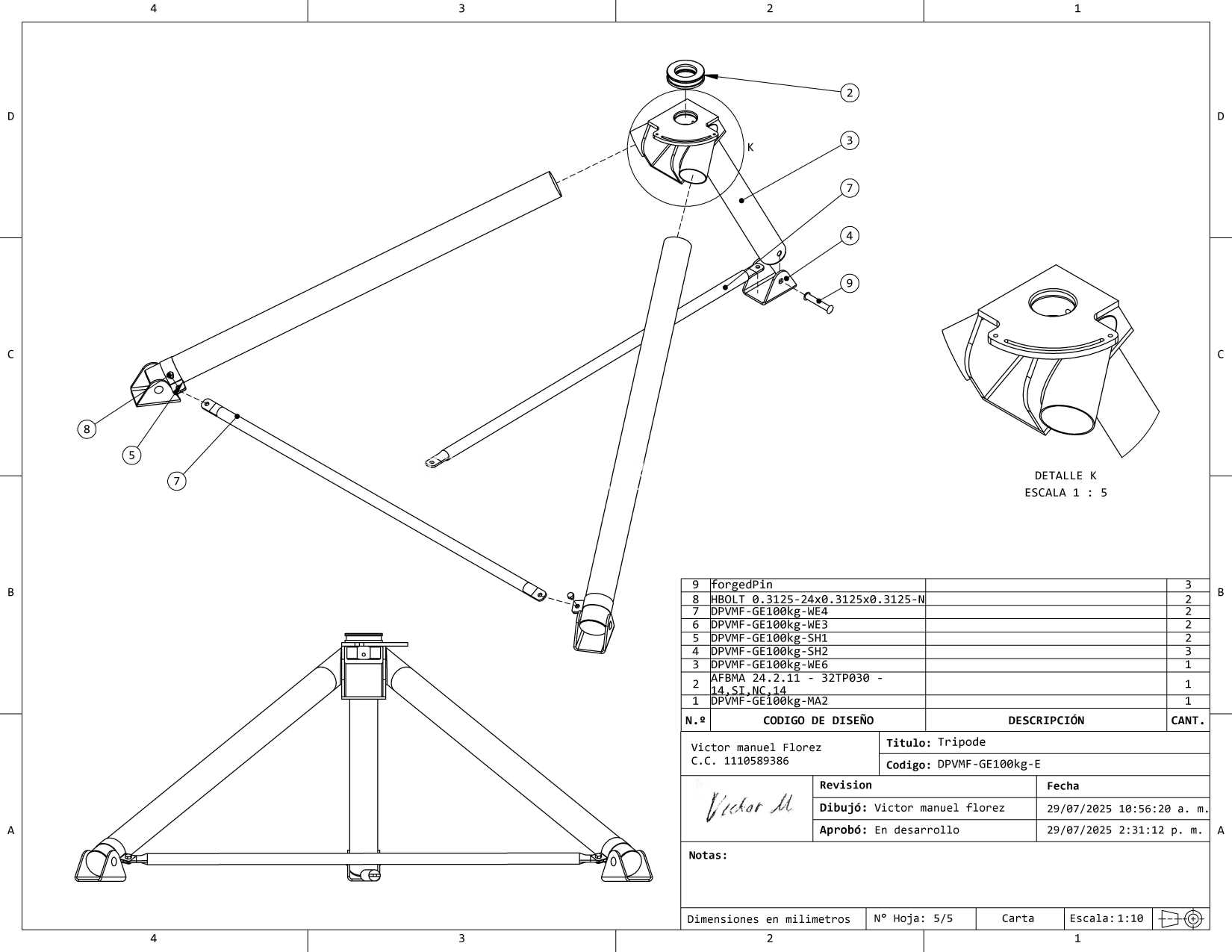

　　这款便携旋臂起重装置的设计初衷，是填补固定起重设备覆盖盲区的作业需求，在设备维保、小型工件转运、户外零散吊装、车间边角工位物料上下料这类场景中，大型行车、固定悬臂吊受安装位置、作业半径限制无法覆盖，人工抬搬又存在劳动强度大、安全风险高的问题，这类轻量化可快速部署的起重装置就能发挥作用。从结构设计来看，装置采用三角支腿作为承载基座，支腿采用薄壁型材焊接成型，展开后形成稳定的三角支撑面，不需要额外打膨胀螺栓固定基础，只要放置在平整硬质地面上就能满足承载要求，支腿与主机身的连接采用快拆销轴结构，转场时可以快速折叠收拢，收拢后整体外形尺寸可以控制在小型货运车辆甚至人力推车的装载边界内，单人就能完成短距离转运与部署，不需要额外吊装设备配合。

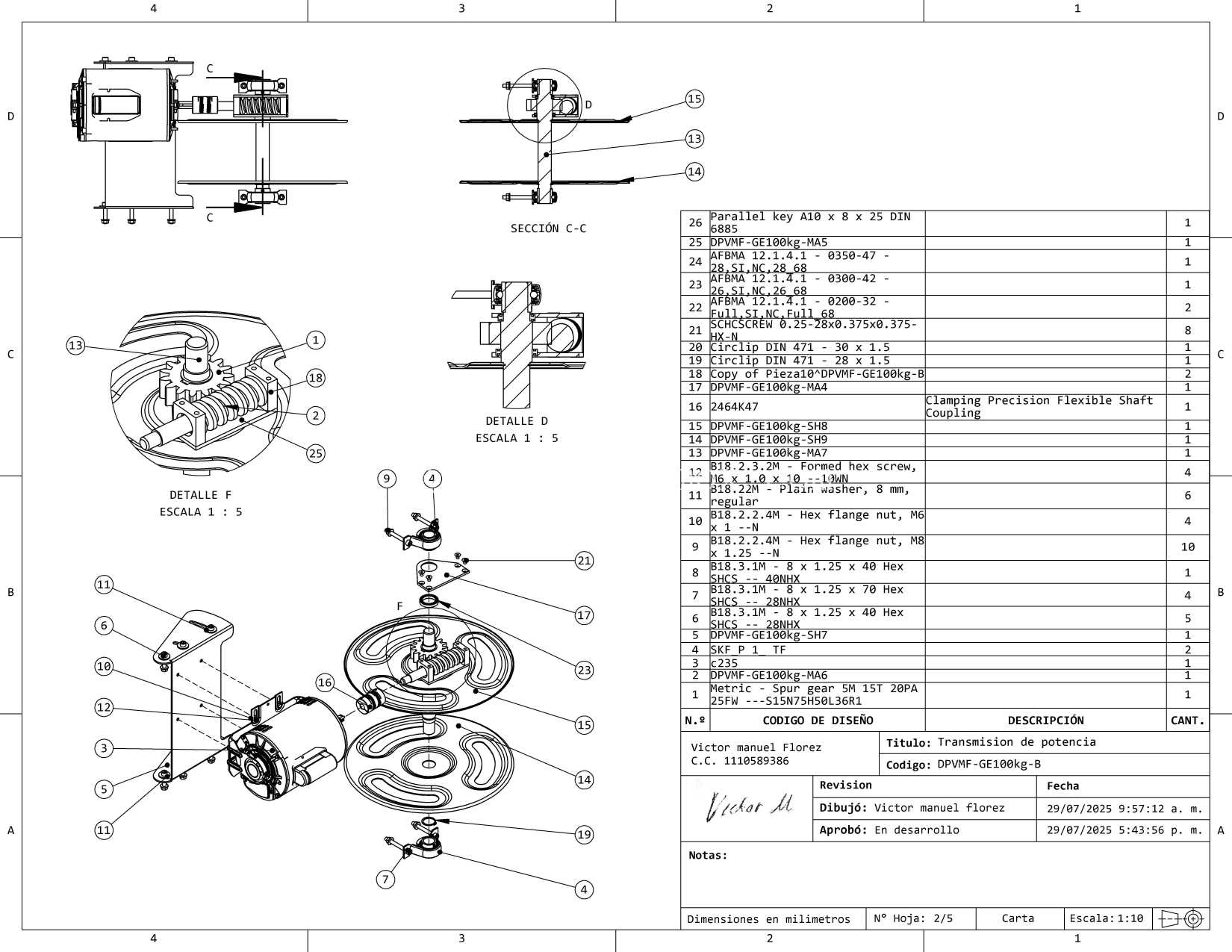

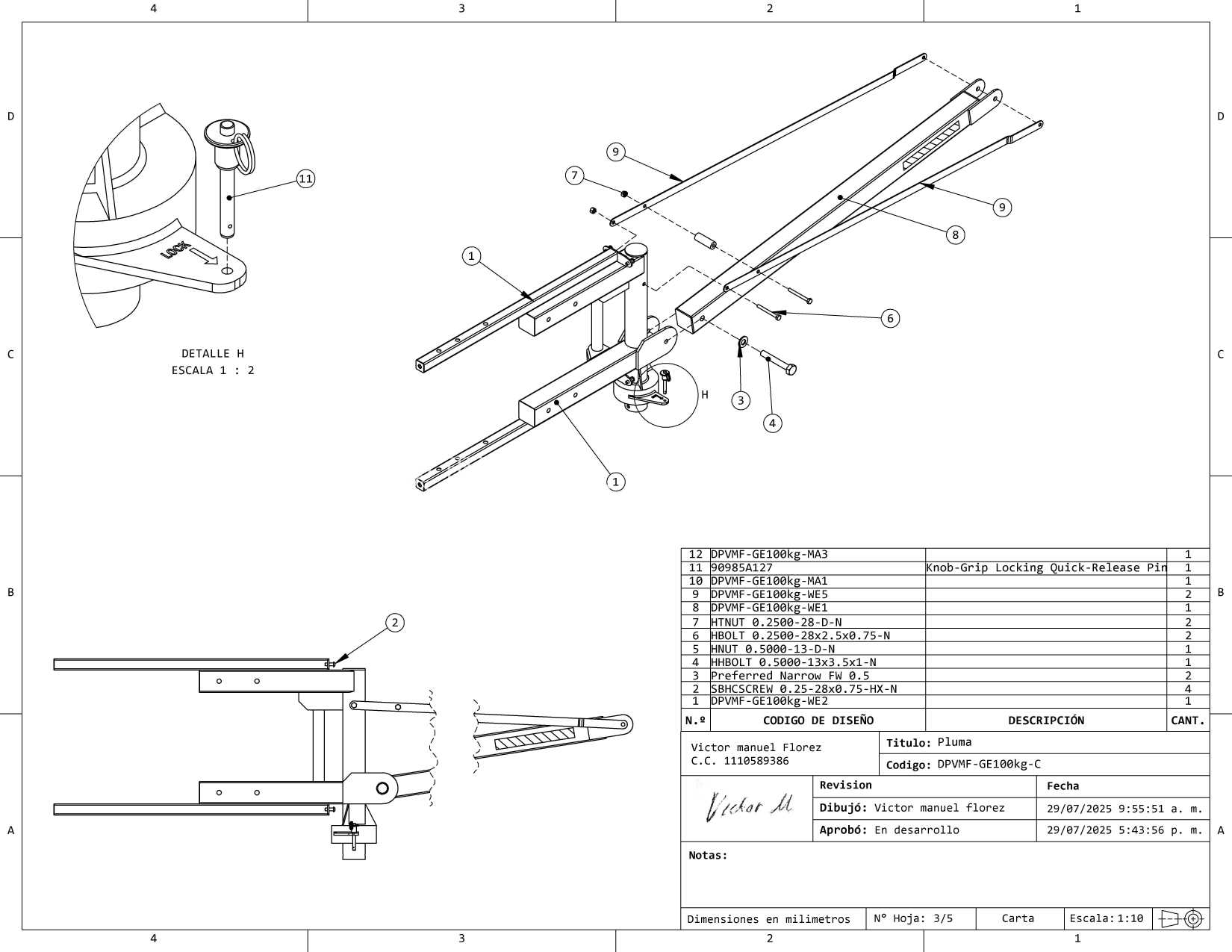

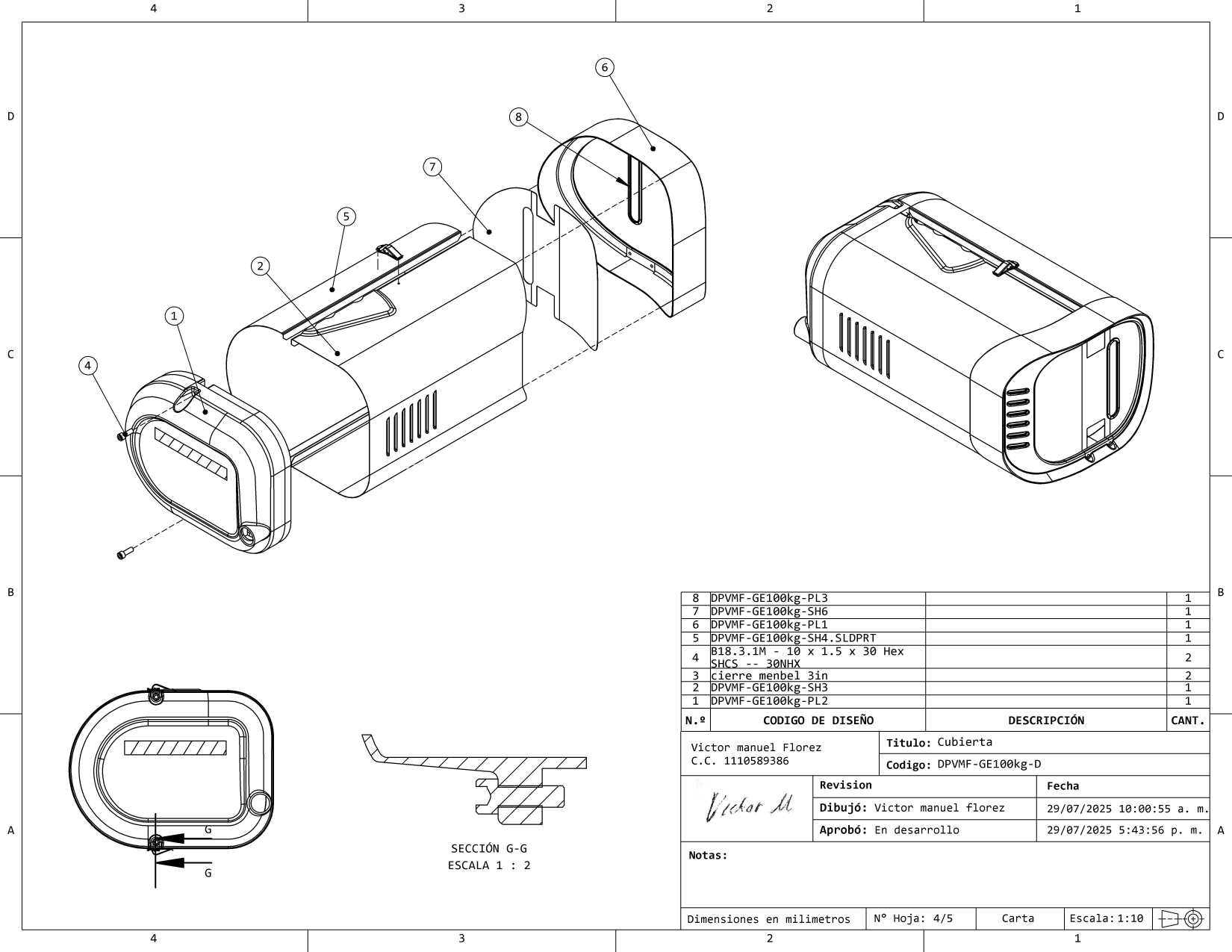

　　主机身部分集成了动力卷筒与传动机构，外壳采用钣金折弯焊接成型，既对内部的传动部件、卷绕机构形成防护，避免车间粉尘、切削液飞溅进入机构内部造成磨损，又通过曲面造型优化了结构受力，减少不必要的材料冗余，控制整体自重。旋臂部分采用高强度薄壁杆件设计，臂架内部预留了牵引索的走行通道，牵引索从主机卷筒引出后沿臂架内部导向槽延伸至臂端吊点，避免索具外露剐蹭周边工件或操作人员，臂端设置了防脱吊点结构，可以配合吊钩、吊带等不同吊具使用，适配不同形态的被吊工件。

　　从安装边界来看，装置展开后支腿跨距控制在1.2米范围内，作业时旋臂可以围绕主机身中心做水平回转，最大作业半径覆盖1.5米范围，垂直起升高度可以根据卷筒容绳量调整，额定承载区间适配500kg以内的小型工件吊装，完全覆盖日常维保、小批量工件转运的载荷需求。设计过程中针对便携场景做了多处细节优化，比如支腿底部设置了可调防滑脚垫，在地面存在轻微不平整的情况下，可以通过调整脚垫高度保证机身水平，避免起吊过程中出现侧倾风险；主机身的重心位置经过反复校核，在空载、额定载荷两种状态下，整体重心投影始终落在三角支腿的支撑面内部，不需要额外配置配重块，进一步降低了设备自重；旋臂的回转阻尼做了适配调整，操作人员可以单手推动臂架回转调整吊点位置，不需要施加过大的操作力，同时阻尼结构可以避免臂架在载荷作用下出现自由滑动，保证吊装定位的精度。

　　在实际作业场景中，这类装置可以灵活部署在机加工工位旁，完成加工完成工件的下线转运，也可以在设备维保现场吊装拆卸下来的电机、泵体等零部件，还能在户外临时作业点完成小型设备的安装就位，相比固定起重设备，它的部署灵活性更高，相比纯人工搬运，它能大幅降低作业人员的劳动强度，减少重物搬运过程中的砸伤、扭伤风险。结构建模过程中，对焊接节点的受力做了细化处理，支腿与主机身连接的耳板位置做了加强筋设计，避免起吊过程中应力集中造成结构变形，臂架与机身的回转连接部位采用了自润滑轴承结构，长期使用不需要频繁加注润滑脂，降低后期维护成本，卷筒部分的索具排列做了导向设计，避免钢丝绳乱绳、咬绳问题，延长索具使用寿命。整体结构没有采用复杂的异形零部件，大部分结构件都可以通过常规的钣金切割、折弯、型材焊接工艺完成加工，加工门槛低，后期如果出现结构件损坏，现场维修更换也比较方便，不需要定制特殊规格的备件，适配车间、工地等复杂作业环境下的使用需求。
