禽类运输用滚装框架式承载车身结构

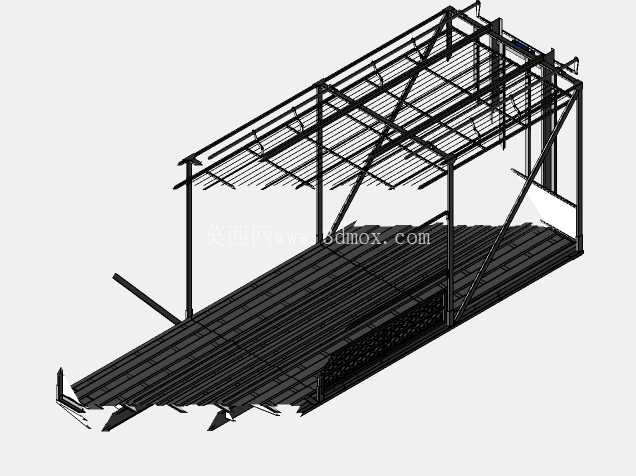

　　这款滚装式禽类运输承载结构，主要适配规模化畜禽转运场景下的滚装装卸作业需求，在禽类养殖基地、屠宰加工点、区域集散中转场站之间的短途驳运环节中使用，能够配合带滚装平台的运输车辆实现快速装卸，无需额外吊装设备介入，大幅压缩装卸环节的等待时长，减少禽类在装卸过程中的应激反应。从结构设计逻辑来看，整体采用框架式镂空承载思路，主体受力框架选用矩形钢管拼焊成型，框架各节点处采用满焊工艺处理，保证长期颠簸工况下的结构强度，避免出现焊缝开裂、框架变形的问题。

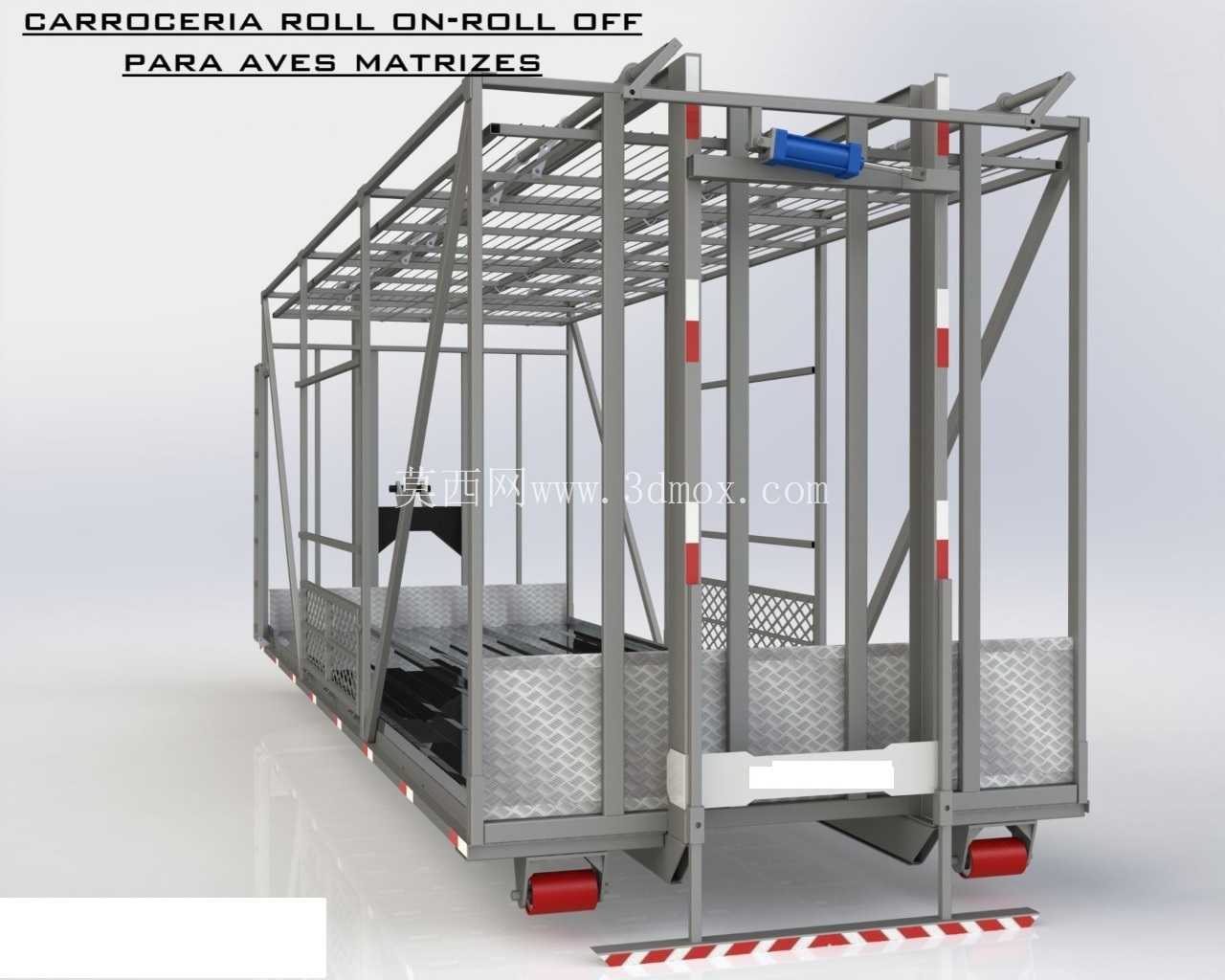

　　车身两侧设置可翻转的限位栏架，栏架上带有红白相间的反光标识，满足道路运输过程中的安全警示要求，栏架中部预留的镂空区域既可以保证运输过程中的通风效果，避免密闭空间内禽类缺氧窒息，也能降低整体结构自重，提升单趟运输的有效载荷。车身底部铺设花纹防滑铝板，铝板表面的压花结构可以增大承载面摩擦力，避免运输过程中承载的禽类笼具出现滑移错位，底部框架边缘设置有多个橡胶缓冲挡块，在滚装装卸过程中可以对笼具起到限位缓冲作用，减少刚性碰撞带来的结构损伤。尾部设置的可收放登车桥结构，在装卸状态下可以搭接到装卸平台上，形成平缓的过渡坡道，方便带滚轮的禽类笼具直接推入推出，行驶状态下可以向上翻折锁定，不会超出车身外廓尺寸影响道路通行。

　　框架顶部预留有均匀分布的绑扎点，可配合绑带对堆叠的笼具进行二次固定，应对复杂路况下的颠簸晃动。从安装边界来看，该结构整体外廓尺寸符合道路货运车辆的外廓尺寸限值要求，底部预留有与车辆底盘大梁连接的标准化安装孔位，可直接适配多数中型货运卡车的底盘安装位，无需对底盘进行额外打孔改装，安装时仅需通过U型螺栓将底部框架纵梁与底盘大梁紧固即可，后期维护更换也十分便捷。结构侧面预留的固定点位可根据实际使用需求加装侧围防护网、遮阳篷布支架等附属配件，适配不同季节、不同运输距离下的使用需求。

　　在结构受力设计上，通过有限元仿真对底部承载梁的受力分布进行了优化，将主要受力点集中在与底盘连接的纵梁位置，横梁采用变截面设计，在保证承载能力的前提下尽可能降低结构自重，避免不必要的材料浪费。框架立柱与底部横梁的连接位置设置有三角形加强筋，提升角部的抗扭能力，避免车辆转弯时因离心力导致框架出现侧向变形。车身前后端设置的橡胶防撞块，在车辆与装卸平台对接时可以起到缓冲作用，避免刚性碰撞对框架结构造成损伤，同时也能降低对接过程中的噪音。考虑到禽类运输过程中需要定期冲洗消毒，整体结构全部采用镀锌防腐处理，所有焊缝位置都做了打磨平滑后再做防腐涂层，避免冲洗后的积水残留导致结构锈蚀，延长整体结构的使用寿命。滚装机构的导向滚轮采用耐磨聚氨酯材质，在滚装装卸过程中既能保证滚动顺畅，也不会对装卸平台的地面造成刮擦损伤，滚轮内部采用密封轴承，无需频繁加注润滑脂，降低日常维护的工作量。
