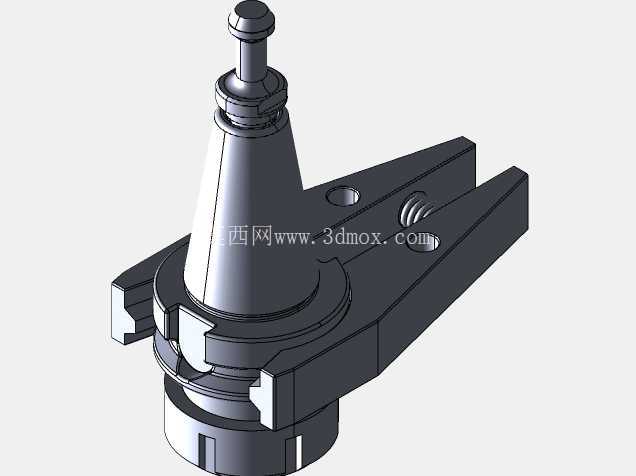

在数控铣削加工的日常生产场景里,这类带BT标准锥柄的夹紧刀架,是加工中心主轴与切削刀具之间实现快速衔接的核心功能部件,主要承担刀具定位、夹紧力传递、切削扭矩传导的作用,直接决定了铣削过程中刀具的跳动精度与加工稳定性。从实际应用场景来看,这类刀架适配立式、卧式数控铣床的自动换刀刀库,在批量零件加工、模具型腔铣削、金属结构件粗精加工工序中,配合机械手完成自动换刀动作,减少人工换刀的停机时间,同时保证不同刀具安装后的同轴度误差控制在允许范围内。
从功能特性上看,该刀架采用标准7:24锥度的BT柄结构,与主轴锥孔配合时能实现精准的自定位,锥柄顶部的拉钉结构适配主轴内部的拉刀机构,换刀时拉钉被拉紧后,锥面与主轴端面实现双重贴合,既保证径向定位精度,又能承受大进给铣削时的轴向切削力。前端的夹爪式夹紧结构,可适配不同柄径的铣刀、钻头、镗刀等切削刀具,夹爪的开合行程经过设计校核,既能保证刀具装夹后无松动,又能在换刀时顺畅松开,避免卡刀故障。夹爪内侧设计有防滑定位槽,与刀具柄部的扁位或卡槽配合,传递主轴输出的切削扭矩,防止大余量切削时刀具出现打滑转动的问题。
设计思路上,整个结构优先考虑刚性与换刀可靠性的平衡:锥柄部分采用整体式结构设计,减少装配环节带来的累积误差,锥面的粗糙度与形位公差严格按照机床附件标准执行,保证与主轴配合时的接触面积不低于85%,避免高速旋转时因接触不均产生振动。夹爪部分采用对称式布局,两个夹爪的铰接点位置经过力学仿真优化,夹紧力的作用点刚好落在刀具柄部的中心轴线上,避免夹紧时刀具出现偏斜,同时铰接处的间隙控制在极小范围内,防止切削过程中夹爪出现旷量。刀架整体的重量经过轻量化优化,在保证结构强度的前提下减少不必要的实体部分,降低刀库机械手换刀时的负载,同时减少主轴高速旋转时的动平衡校正难度。
从安装边界与外形尺寸来看,锥柄部分的规格符合通用BT系列刀柄的安装尺寸,可直接适配对应规格的数控铣床主轴,无需额外加装转接套;前端夹爪的最大张开直径、闭合后的最小夹持直径,覆盖了常规铣削加工常用的刀具柄径范围,刀架整体的轴向长度控制在标准刀库的刀位容纳尺寸内,安装后不会与刀库的相邻刀位、机床主轴端的防护结构发生干涉。夹爪外侧的轮廓做了倒角处理,换刀时机械手抓取刀架的位置设计有定位平面,保证机械手抓取时的角度准确,避免换刀过程中刀架偏斜导致撞机。在实际使用中,这类夹紧刀架的维护点主要集中在夹爪铰接处的润滑与锥面的清洁,每次换刀前锥面若沾有切屑或切削液,会直接影响定位精度,因此结构设计时在锥柄根部预留了吹气清洁的环形间隙,配合机床的主轴吹气功能,可在换刀瞬间吹净锥面附着的杂物,保证每次装夹的精度一致性。夹爪的夹紧力通过内部的弹性元件提供,弹性元件的预紧力经过调校,既能满足重载切削时的夹紧需求,又不会因夹紧力过大导致刀具柄部出现压痕,延长刀具与刀架的使用寿命。
