250毫米立式数控车床卡盘工作台安装板

在立式数控加工中心的日常生产场景中，车床卡盘与工作台的连接可靠性直接决定了回转类零件的加工精度上限，这款适配250毫米行程立式数控工作台的卡盘安装板，正是为解决卡盘安装定位偏差、装夹刚性不足的实际工程问题设计的。从车间实际使用的痛点出发，不少立式CNC设备在加装三爪、四爪卡盘时，常出现T型槽对位不准、锁紧后卡盘同轴度超差的问题，重切削工况下还会因为连接面贴合度不足产生震颤，直接导致工件圆度、端面跳动参数不合格，这款安装板的设计全程围绕这些现场问题展开。

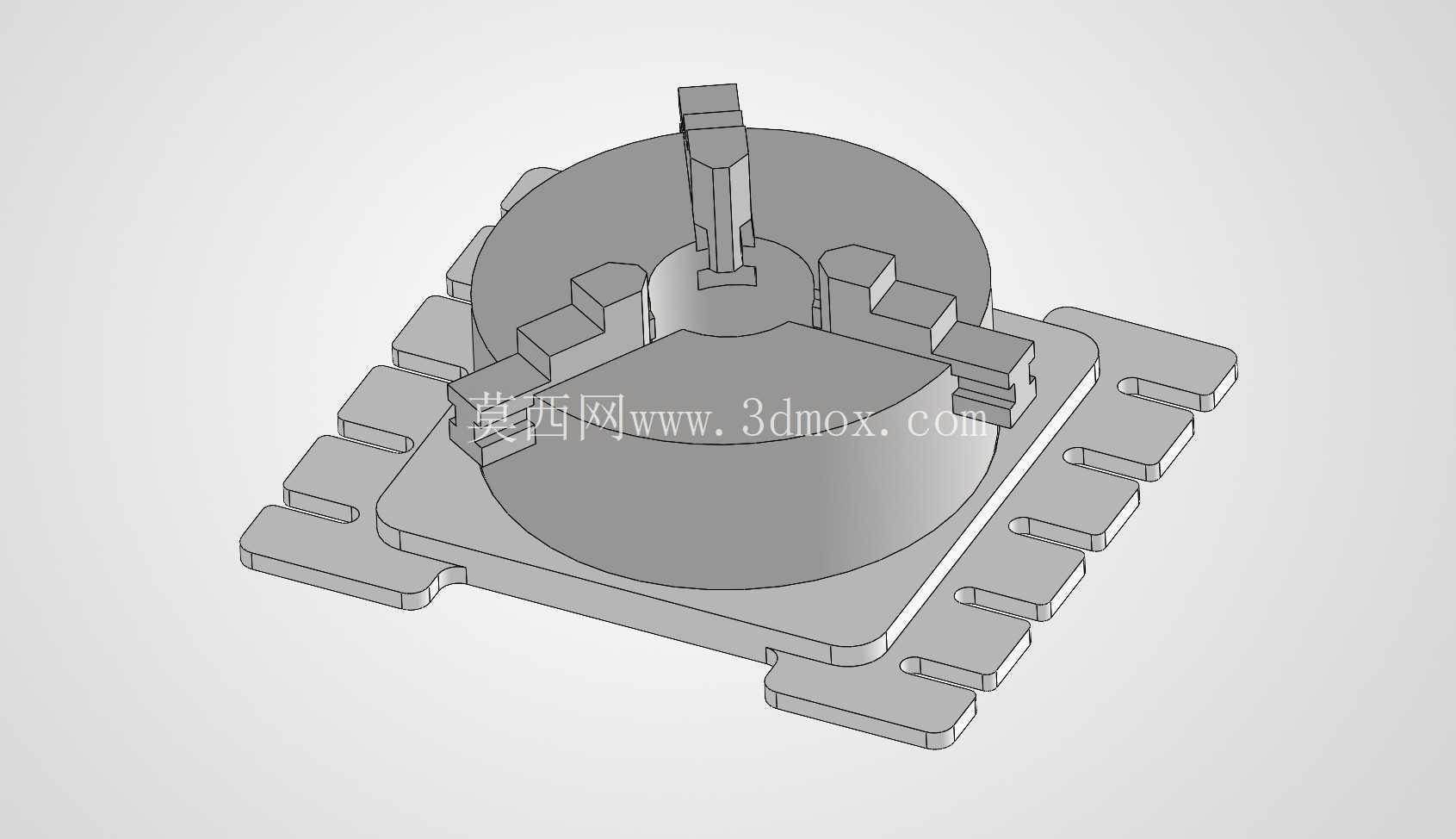

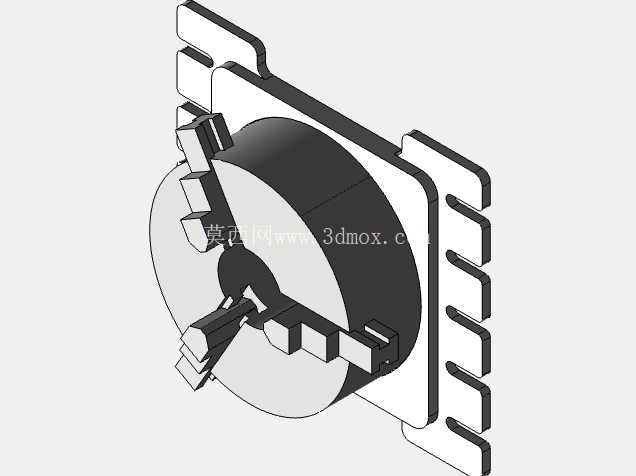

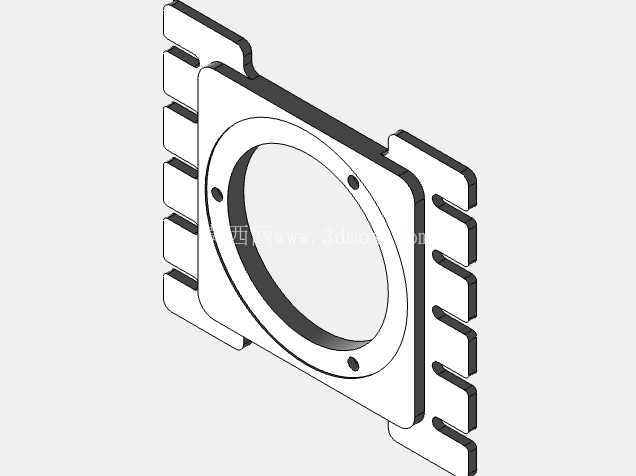

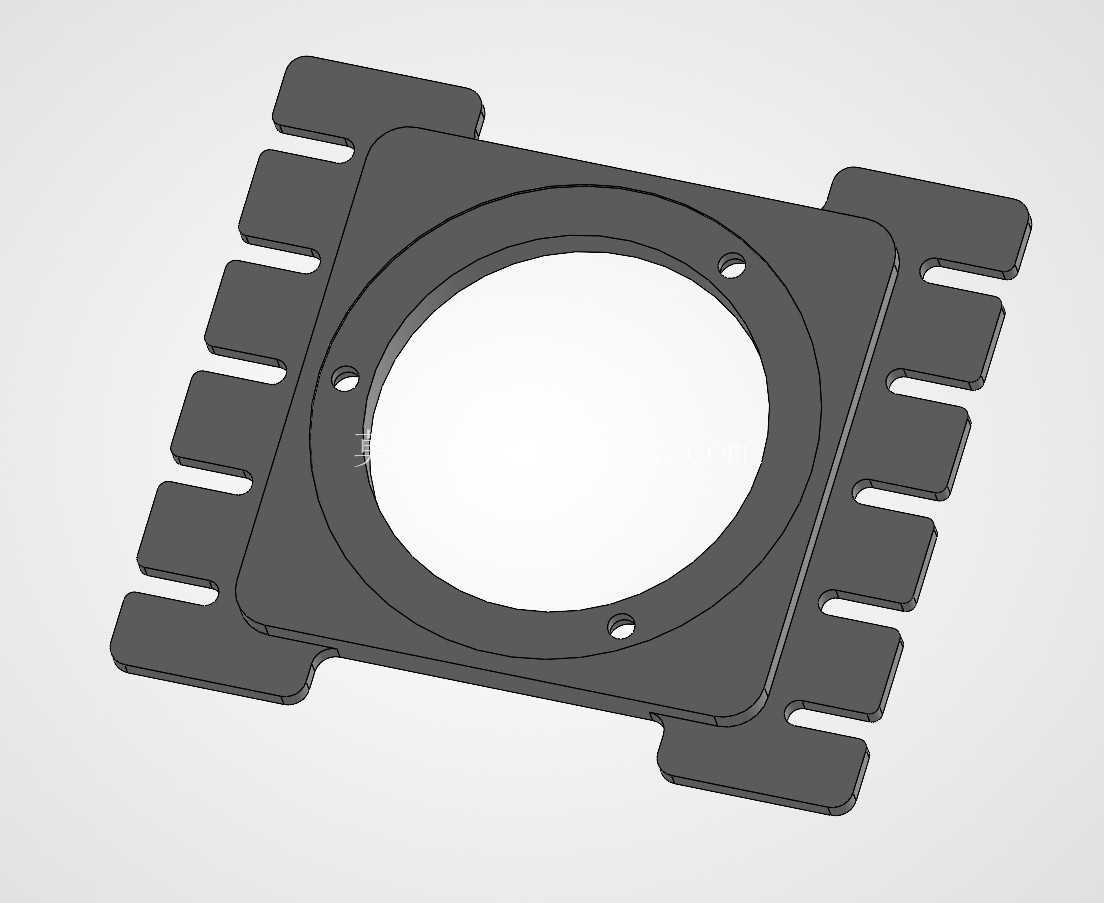

从安装边界来看，安装板底座采用带外延耳座的方形结构，每侧耳座上开设的通槽完全匹配标准立式数控工作台的T型槽间距，不需要对原有工作台进行二次加工，现场装配时只需要将T型螺母穿入工作台T槽，对齐安装板耳座的沉孔位置即可完成初步定位，不需要反复打表找正安装板的中心位置，底座的中心基准孔在出厂前已经完成了精加工，与卡盘连接止口的同轴度控制在0.01毫米以内，能大幅缩短现场装夹调试的准备时间。安装板的中心区域设置了与标准车床卡盘完全适配的止口结构，止口的深度、直径公差都按照卡盘连接的IT6级精度加工，卡盘落座后能自然完成中心定位，配合周向布置的锁紧螺钉孔，能保证卡盘与安装板的连接面完全贴合，即使在大切深、高进给的粗加工工况下，也不会出现卡盘移位、连接面翘曲的问题。

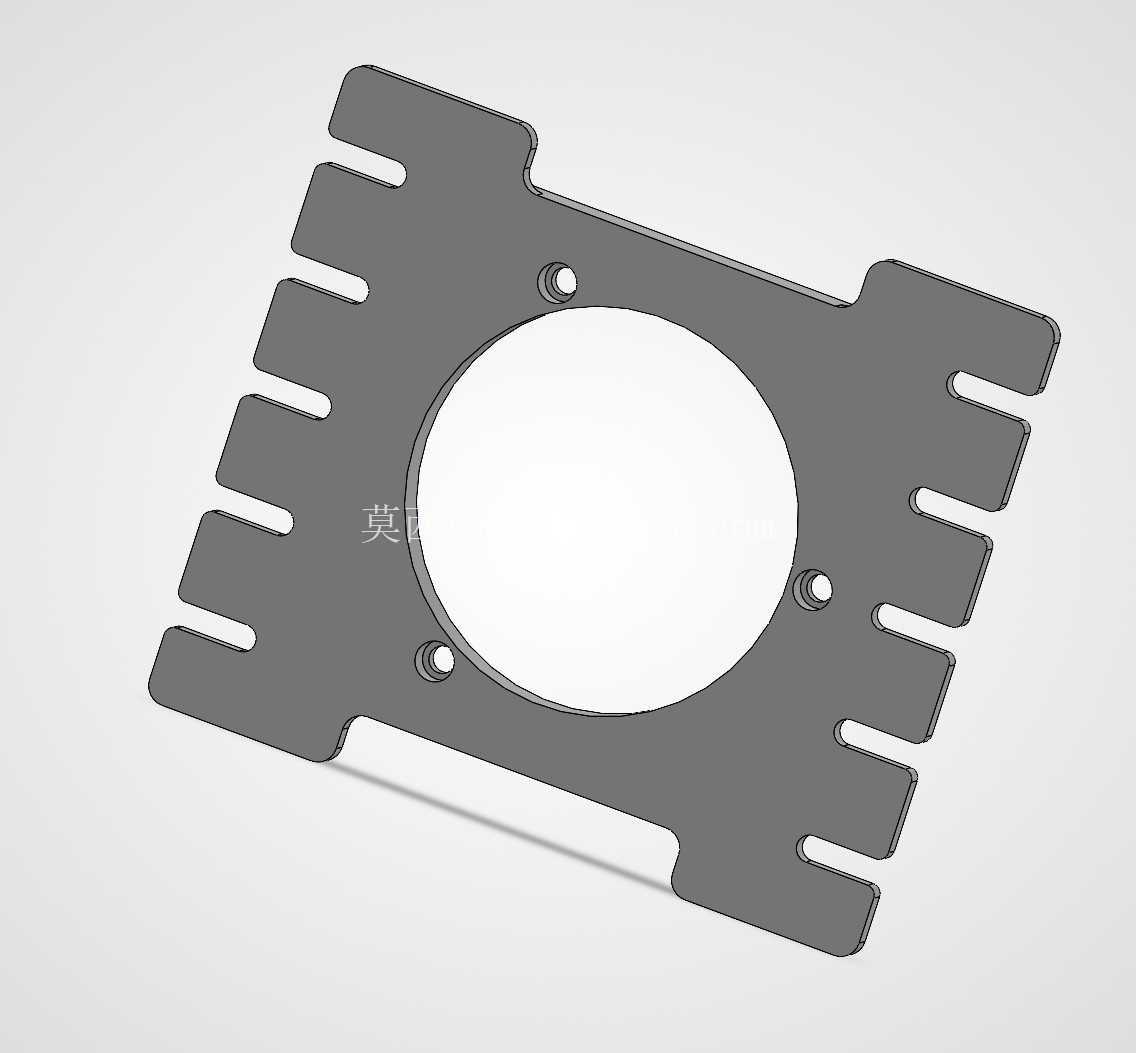

从功能特性上看，这款安装板的底座厚度经过了有限元受力校核，在卡盘夹持最大直径250毫米棒料进行端面车削、偏心钻孔加工时，安装板的最大形变量控制在0.005毫米以内，完全满足精密加工的刚性要求。耳座上的安装通槽设计成了长圆孔形式，允许安装板在工作台上进行小范围的位置微调，适配不同规格卡盘的安装孔位偏差，也能满足部分偏心加工工况下的卡盘位置调整需求。安装板的上表面除了卡盘止口和连接孔位外，还预留了辅助定位的基准边，现场可以通过百分表打基准边的方式快速确认安装板的X、Y轴方向平行度，不需要再额外制作找正基准块。

在实际应用场景中，这款安装板不仅适配常规的立式数控车床，也能安装在带回转工作台的立式加工中心上，将铣床拓展为车铣复合加工工位，完成轴类、盘类零件的车削、铣削、钻削一次性装夹加工，避免二次装夹带来的定位误差。不少模具加工车间在加工圆形模具镶件、压铸模模芯时，会通过这款安装板将卡盘固定在加工中心工作台上，完成零件的外圆车削、侧面孔位加工、键槽铣削的全工序加工，不需要来回转序吊装零件，能有效缩短零件的加工周转时间。设计过程中还充分考虑了切屑排出的问题，安装板底座与卡盘连接的过渡区域做了斜面倒角，加工产生的金属切屑不会堆积在连接缝隙中，日常清理时只需要用压缩空气吹扫即可，不会因为切屑堆积影响卡盘的拆装精度。

从结构设计的细节来看，安装板的所有棱边都做了R2的倒角处理，避免装配过程中划伤操作人员，也防止应力集中导致的安装板开裂问题。所有连接螺钉孔都做了沉头设计，锁紧螺钉后螺钉头不会高出安装板表面，不会和卡盘的旋转部件产生干涉。安装板的上下两个连接平面都经过了平磨加工，表面粗糙度达到Ra1.6，既能保证和工作台表面的贴合度，也能保证卡盘安装面的平面度要求，避免因为连接面平面度不足导致卡盘装夹后产生倾斜。针对部分需要安装气动卡盘、液压卡盘的场景，安装板中心还预留了通孔，允许气路、油路管路从安装板中心穿过，连接到卡盘的驱动机构上，不需要在安装板侧面额外开孔走管，避免管路在卡盘旋转过程中产生缠绕问题。
