车床尾座结构三维设计模型

在普通卧式车床、木工车床甚至小型铣削加工工位上，尾座都是承担细长轴类工件装夹支撑的核心功能部件，很多刚入行的结构设计人员容易忽略尾座的安装边界对整机加工精度的影响，实际做整机布局时，尾座的导轨配合面、顶尖轴线高度必须和主轴箱输出轴线保持严格同轴，哪怕0.02mm的高度差，在加工长度超过500mm的细长轴时，都会让工件出现锥度误差，甚至因为支撑刚性不足引发切削颤振，直接导致工件报废。

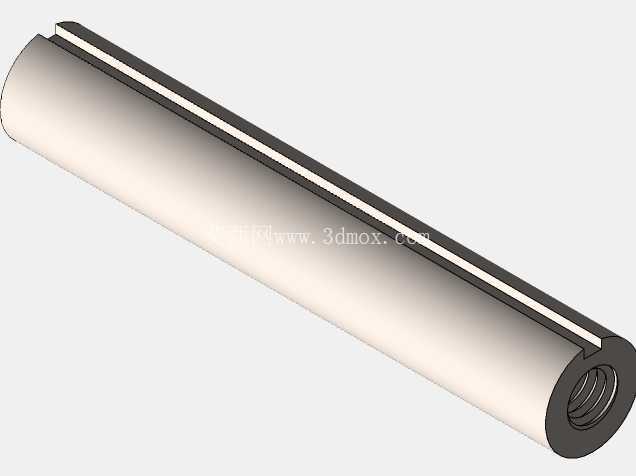

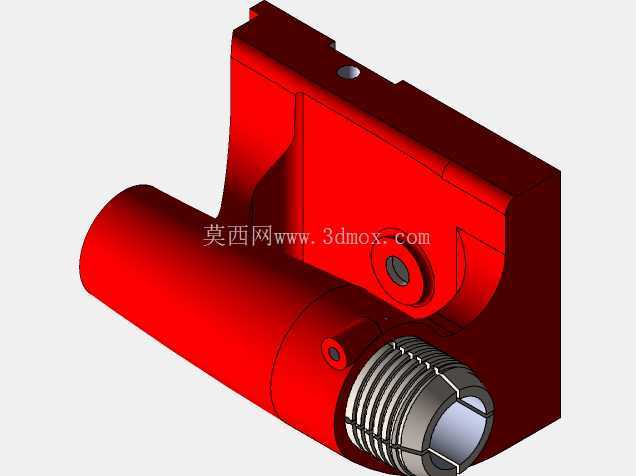

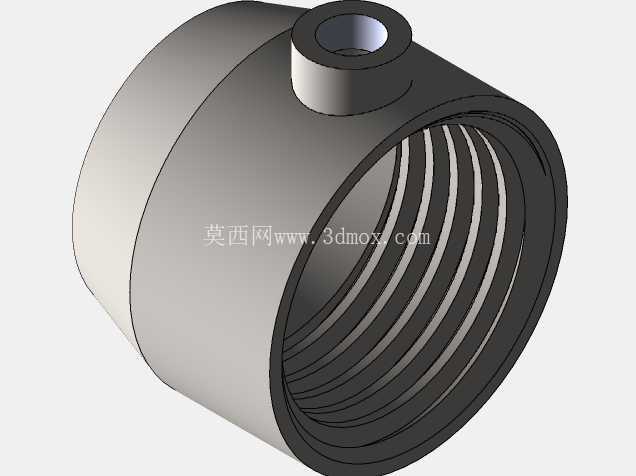

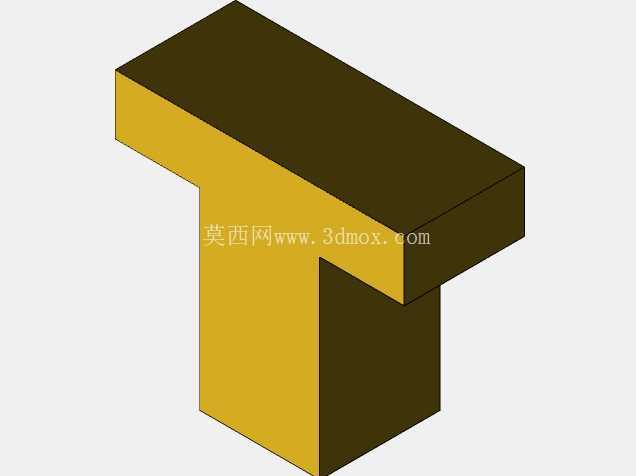

这套尾座模型还原了实际生产中常用的手动锁紧式尾座的完整结构，从功能模块拆分来看，主要包含底座安装体、套筒伸缩部件、顶尖装夹位、手动操作手柄、回转进给手轮、锁紧机构几个核心部分。底座部分做了下沉式的导轨配合槽，实际装配时是和床身的V型导轨与平导轨配合滑动，底座上预留的锁紧螺栓孔位，是在尾座移动到指定工位后，通过压板结构将尾座牢牢固定在床身上，避免大进给切削时尾座出现位移偏移。很多新手建模时容易忽略套筒和尾座本体的配合公差，实际生产中这个配合一般选H7/h6的间隙配合，既要保证套筒能在本体内顺畅轴向移动，又不能有过大的径向旷量，否则顶尖的支撑刚性会大幅下降。

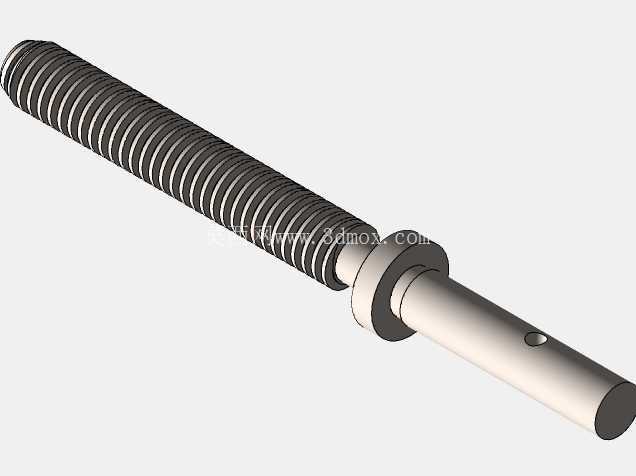

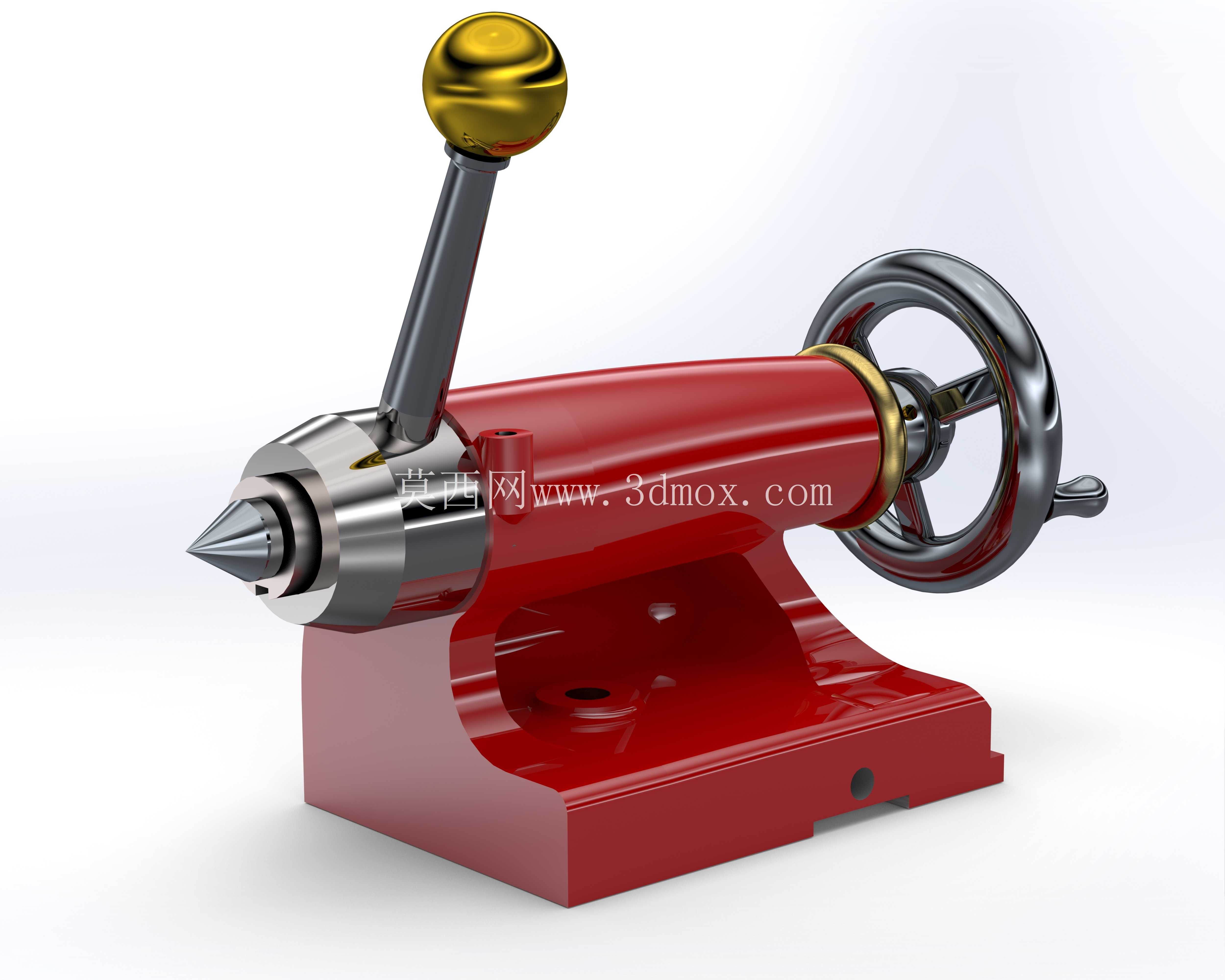

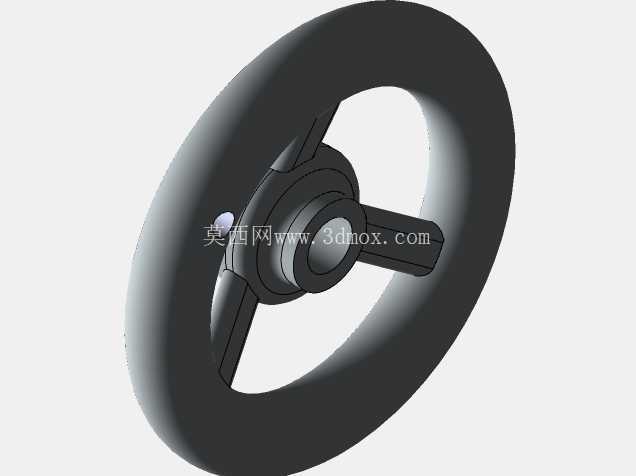

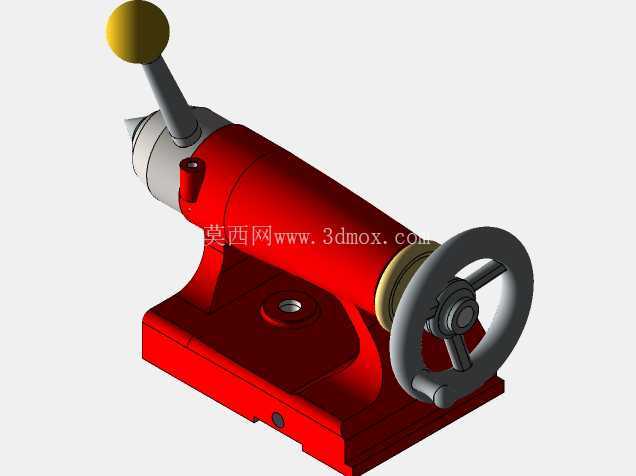

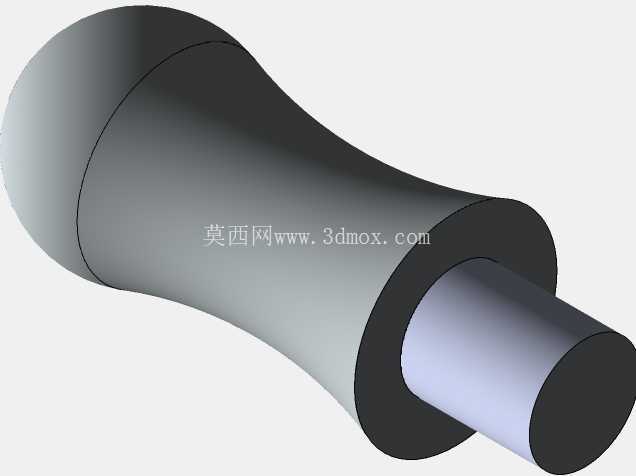

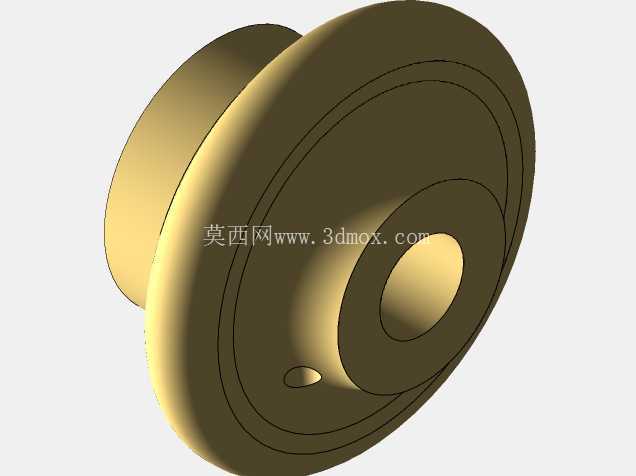

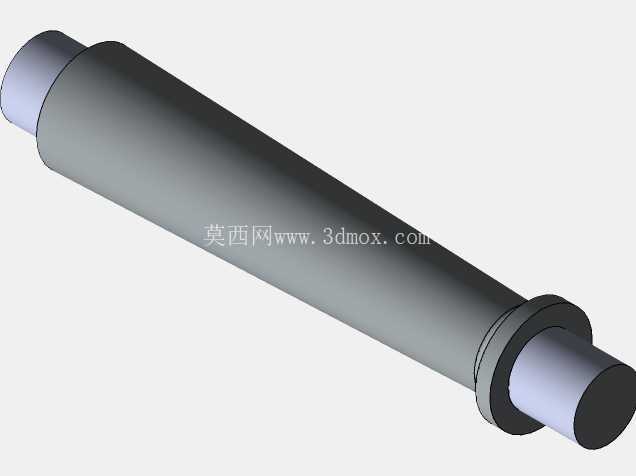

从操作逻辑来看，侧面带金色球形握柄的是锁紧手柄，当套筒带动顶尖移动到顶紧工件中心孔的位置后，扳动这个手柄就能通过内部的偏心锁紧结构把套筒抱死，防止切削过程中套筒回缩导致工件松动；尾部的镀铬手轮是进给操作部件，转动手轮时通过内部的丝杠螺母副带动套筒做轴向进给，手轮边缘做了滚花处理，实际操作时即使手上沾了切削液也不会打滑。顶尖部分采用的是莫氏锥孔装夹结构，可以根据加工需求更换固定顶尖、回转顶尖或者钻头、铰刀等孔加工刀具，拓展尾座的加工适用场景，比如在车床上做同轴孔的铰削加工时，就可以把铰刀装在尾座套筒上，通过进给手轮匀速推进完成加工。

做这类尾座的结构设计时，首先要确定的是顶尖轴线到安装底面的高度，这个尺寸必须和配套车床的主轴中心高完全一致，其次要确定套筒的最大行程，行程参数直接决定了尾座能适配的工件长度范围，还有底座的安装孔距、导轨配合面的宽度尺寸，这些都是和床身适配的核心安装边界，建模时如果这些尺寸出现偏差，整个尾座就无法装配到对应的机床上。另外尾座本体的腔体结构要做合理的筋位布置，因为顶紧工件时尾座本体要承受很大的轴向顶紧力，如果本体壁厚设计不足、筋位缺失，大负载顶紧时会出现本体形变，直接影响支撑精度。

在实际加工场景中，尾座的作用不只是支撑细长工件，当加工重型轴类零件时，尾座的顶紧力需要调整到合适范围，顶紧力过小工件会在切削时松动飞出，顶紧力过大会让工件长时间受轴向挤压出现弯曲变形，尤其是加工细长轴时，顶紧力的控制直接决定了最终的加工形位公差。很多木工车床的尾座结构和金属切削车床的原理基本一致，只是因为木材切削的切削力更小，对应的尾座本体尺寸、锁紧机构的强度要求会适当降低，但核心的同轴度要求、套筒进给逻辑是完全相通的。还有部分小型转台铣床会搭配同结构的尾座，配合分度头使用完成长轴类零件的铣削加工，比如铣削长花键轴、长齿轮轴的时候，一端用分度头装夹，另一端用尾座顶尖支撑，避免工件在铣削力作用下出现让刀变形。

建模过程中对各个运动部件的配合间隙做了符合实际装配要求的还原，比如手轮和丝杠的连接键槽、锁紧手柄的偏心轮行程、套筒的键槽防转结构，这些细节都是实际生产中必须考虑的结构要素，很多初学者做这类模型时容易漏掉防转键的结构，导致套筒在进给时会跟着丝杠一起转动，根本无法实现顶尖的直线进给功能。另外尾座底座的排屑斜面设计也做了还原，实际加工时产生的切屑会顺着斜面滑落，不会堆积在导轨配合面附近磨损导轨精度，这些细节结构都是经过长期生产验证的实用设计。
