工业塑料粉碎设备专用撕碎机刀片

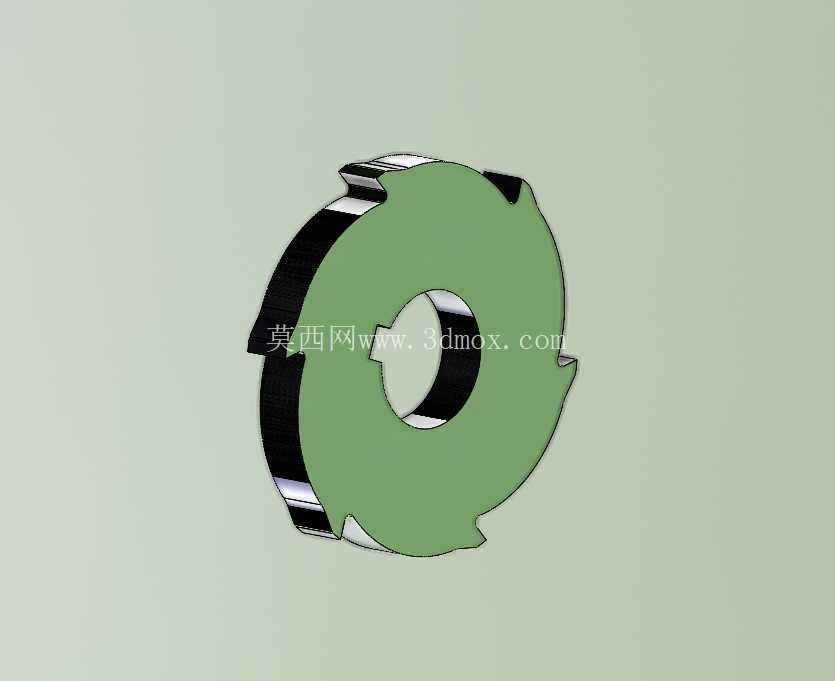

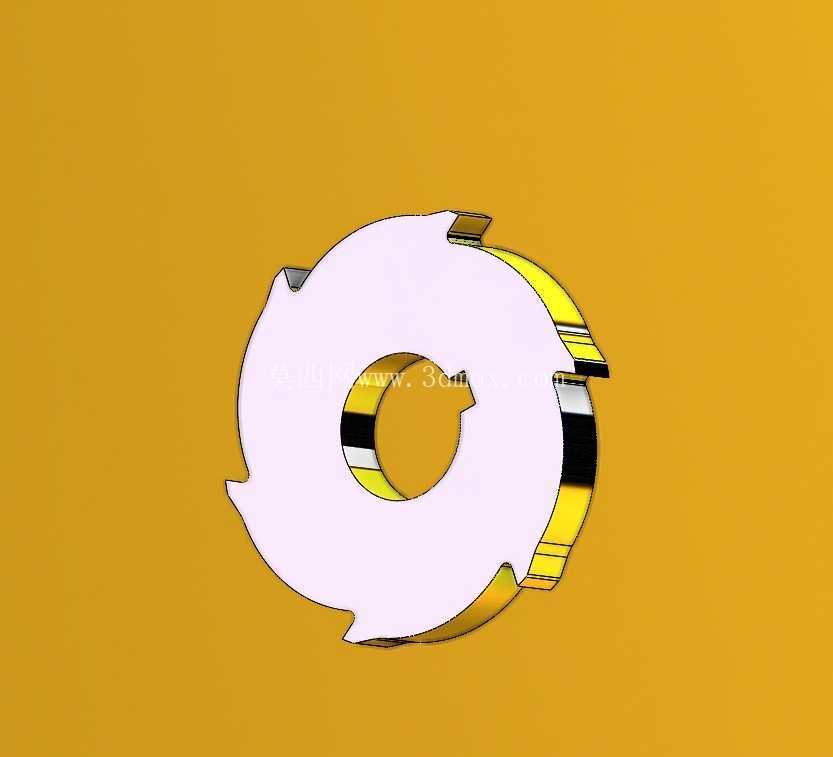

　　在固废处理、塑料回收加工的生产线里，撕碎机刀片是直接决定破碎效率、出料粒度均匀性的核心易损部件，这款刀片的结构设计完全围绕单轴塑料撕碎机的刀辊安装需求开发，适配常见的中小型工业塑料撕碎工况，可处理普通PP、PE注塑边角料、废弃塑料壳、轻薄塑料管材等常见待破碎物料。从结构细节来看，刀片整体采用带凸爪的盘式结构，中心开设带键槽的安装孔，键槽的尺寸匹配标准平键传动公差，能够直接套装在刀辊的对应轴段上，依靠平键传递扭矩，避免刀片在高速旋转切削过程中出现周向打滑；刀片外圆均匀分布的切削爪带有锋利的斜向切削刃，刃口做了合理的后角设计，既保证切入塑料物料时的剪切力足够，又能减少刃口与物料的无效摩擦，降低切削过程中的温升，延缓刃口磨钝的速度。

　　相邻切削爪之间的凹槽为容屑与避让空间，当刀片切入物料后，被剪切下来的塑料碎块可以顺着凹槽快速排出，不会卡在刀爪之间造成堵料，这一点在处理带一定韧性的软质塑料时尤为重要，很多常规平口刀片在处理这类物料时经常因为排屑不畅出现缠刀、负载骤升的问题，这款刀片的爪型结构刚好规避了这类缺陷。安装边界上，刀片的轴向厚度、中心安装孔的孔径与对应规格的刀辊隔套尺寸完全匹配，多片刀片沿着刀辊轴向排布时，相邻刀片的爪部可以形成交错剪切的副刃，对物料形成多点位的撕扯与剪切，不需要额外调整刀片的轴向错位量就能实现均匀的破碎效果，降低了刀辊装配时的调试难度。

　　从实际工况适配角度来说，这类刀片的切削刃硬度需要匹配处理物料的硬度，设计时预留了刃口热处理的工艺余量，建模时的刃口圆角、刀爪根部的圆角都做了应力释放处理，避免刀片在承受冲击载荷时从根部出现断裂——很多现场使用的撕碎机刀片失效并不是刃口磨钝，而是刀爪根部受交变冲击载荷出现裂纹扩展，最终导致刀爪断裂脱落，这款模型在刀爪与盘体连接的位置做了平滑过渡的圆角设计，能够有效分散切削时的集中应力，提升刀片的抗冲击寿命。

　　在设备运行过程中，刀片随刀辊做定速旋转，与定刀之间保持均匀的剪切间隙，物料从进料口落入破碎腔后，首先被高速旋转的刀爪勾住、撕扯，在动刀与定刀的剪切作用下被切成尺寸小于筛网孔径的碎粒，从下方筛网排出；这款刀片的爪部突出高度经过反复核算，既保证足够的吃刀深度，又不会因为爪部过长导致旋转时的转动惯量过大，增加驱动电机的启动负载。对于做破碎设备设计、废旧塑料回收线改造的结构工程师来说，这个模型可以直接作为刀辊排布设计的参考，不需要重新测绘刀片的安装尺寸，就能快速完成刀辊组件的装配干涉检查，验证相邻刀片之间、刀片与破碎腔侧壁、刀片与定刀之间的间隙是否合理；也可以基于这个基础模型，针对不同的处理物料调整刃口角度、爪部数量，比如处理硬度更高的工程塑料时可以适当减少爪数、增加单爪的厚度，提升刀片的整体刚性，处理薄膜类软塑料时可以增加爪数、减小单爪的切削宽度，提升切削的锋利度。另外，刀片中心孔的键槽位置与刀爪的相对角度也做了对应设计，保证安装后每一片刀片的切削刃都能按照预设的角度切入物料，不会出现动平衡偏差过大的问题，很多现场更换刀片后出现的设备振动大、轴承发热的问题，本质上就是刀片安装角度不对、动平衡超标导致的，这款模型的键槽定位设计刚好能保证装配后的动平衡精度在允许范围内，减少后期现场调试的工作量。
