翘板式船型电源开关结构设计

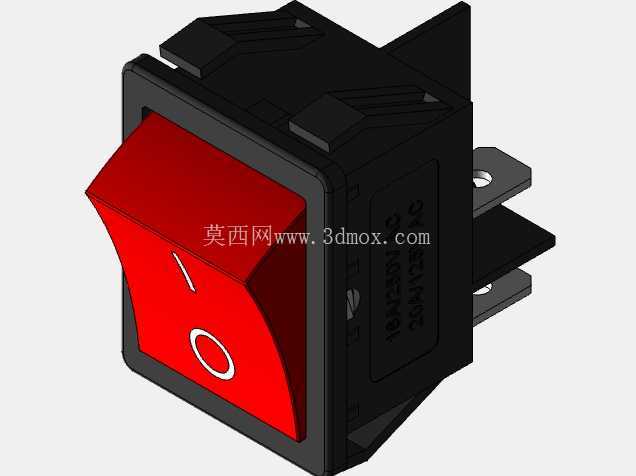

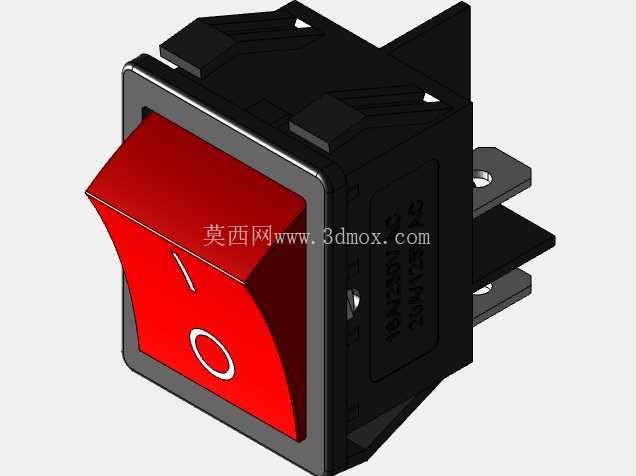

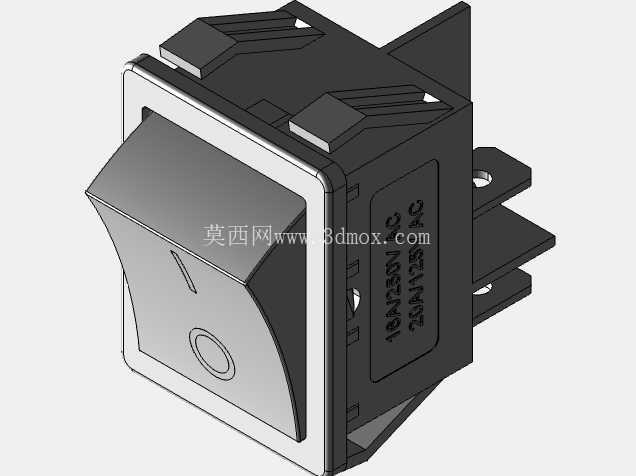

　　这款翘板式电源开关是工业电控回路、民用电器设备里极为常见的通断执行部件，日常做设备选型、结构配套时经常会碰到这类元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，最后做面板开孔、壳体配合时出现干涉问题，反而拖慢整机的开发进度。从实际应用场景来看，这类开关覆盖的使用范围极广，小到桌面式小型检测仪器、台式工控终端、民用小家电的电源通断控制，大到中小型工业控制柜的辅助回路通断、小型加工设备的主电源前置控制，都能看到同结构开关的身影，它的操作逻辑符合绝大多数操作人员的使用习惯，红色按键搭配通断标识的设计，也能让操作人员快速识别开关状态，避免误操作带来的设备风险。从功能特性上看，这款摇杆式翘板开关采用两档自锁结构，按下一端实现回路导通，按下另一端实现回路断开，操作时的按键反馈清晰，不会出现虚位、卡滞的问题，开关本体的绝缘壳体采用耐温工程塑料材质，能够适配常规工业场景下的温升要求，避免长时间带载工作出现壳体软化、绝缘性能下降的问题，背部的插片式接线端适配常规的冷压接线端子，接线作业时不需要额外做焊接处理，能够提升现场装配的作业效率，插片的排布间距符合安规要求，能够避免接线后出现极间短路的隐患。

　　做这款开关的三维建模时，首先要优先确认面板安装的边界尺寸，这款开关的面板适配尺寸为31x22毫米，对应的面板开孔尺寸需要结合壳体的安装卡扣余量做匹配，不能直接照搬面板外轮廓尺寸开孔，不然会出现开关卡装后松动、或者卡扣无法完全卡入面板的问题；建模过程中要重点还原按键的翘板摆动行程，要预留出按键按下后与面板表面的安全间隙，避免按键动作时刮蹭面板表面，影响操作手感。开关背部的安装定位结构要和安装卡扣的尺寸做对应，保证模型导入整机装配体后，能够直接模拟卡装后的实际位置，不需要反复调整配合约束。

　　开关本体的侧面加强筋结构也需要准确还原，这些筋位一方面是提升壳体的结构强度，避免卡装到面板上时壳体出现开裂变形，另一方面也能起到安装导向的作用，装配时顺着筋位的导向就能把开关推入开孔，提升装配效率。按键表面的通断标识做凹陷或者印刷特征还原即可，不需要做过于复杂的细节处理，保证装配可视化时能够清晰识别开关状态就满足工程使用需求。实际选型配套时，除了确认面板安装尺寸，还要结合回路的额定载流参数匹配对应规格的开关，同时要确认开关的防护等级是否适配使用场景，如果是用在有少量溅水、粉尘较多的工况下，还需要在开关和面板的贴合面加装密封胶圈，不过这款基础款开关更适合用在柜体内部、仪器外壳内侧这类干燥无明显泼溅的场景。

　　建模时还要注意接线插片的伸出长度和排布位置，要给接线端子和引线预留足够的布线空间，避免开关装到面板上后，背部的引线和壳体内的其他元器件、结构筋位出现挤压干涉，很多新手工程师做装配时只关注面板正面的配合，忽略背部的布线空间，最后打样组装时才发现引线被压在开关和壳体之间，轻则磨破引线绝缘层造成短路隐患，重则开关无法完全卡装到位，影响整机的装配精度。另外开关的按键翘板角度也要符合人体工程学要求，操作面的倾斜角度要让操作人员站或者坐在设备正前方时，能够轻松按到按键的两端，不需要刻意调整手势去操作，这款开关的按键弧度做了适配手指按压的曲面处理，按压时的接触面积更大，长时间频繁操作也不会出现明显的不适感。
