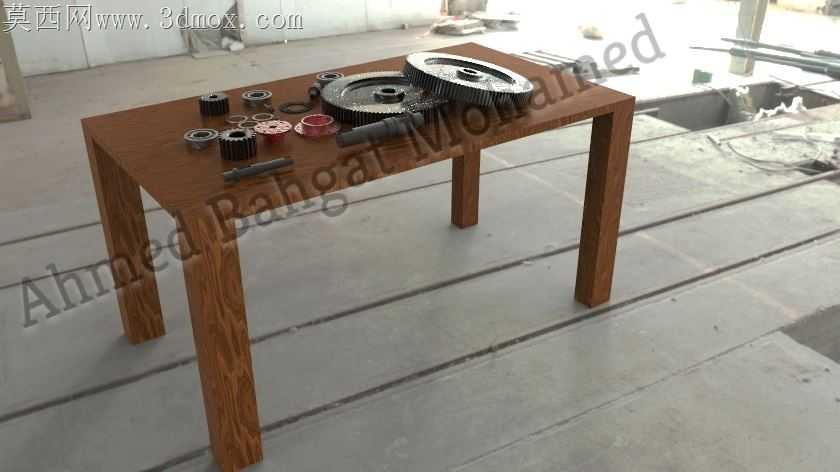

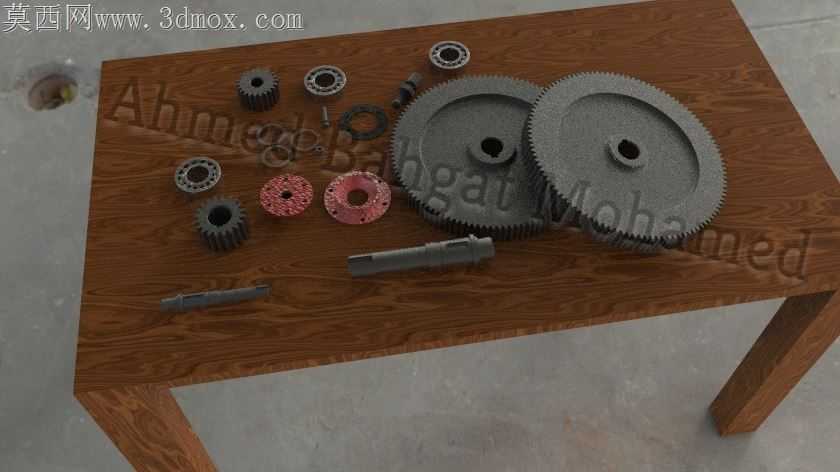

同轴式双级圆柱齿轮传动减速装置

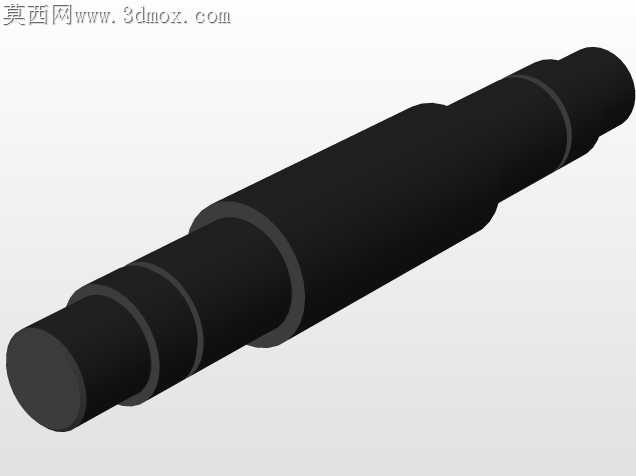

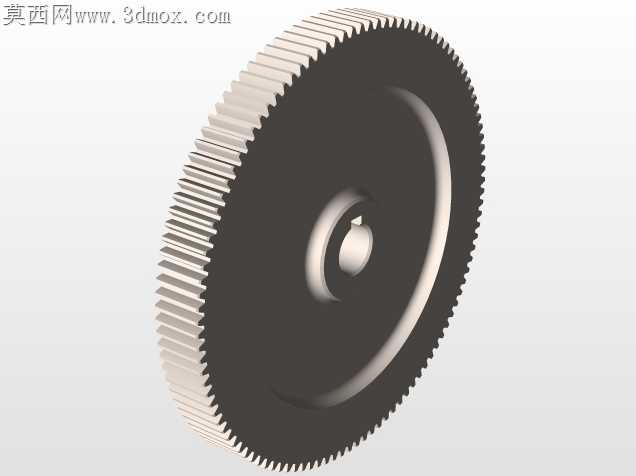

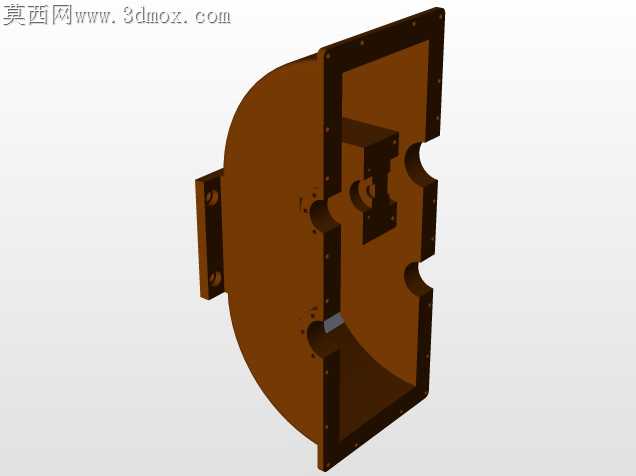

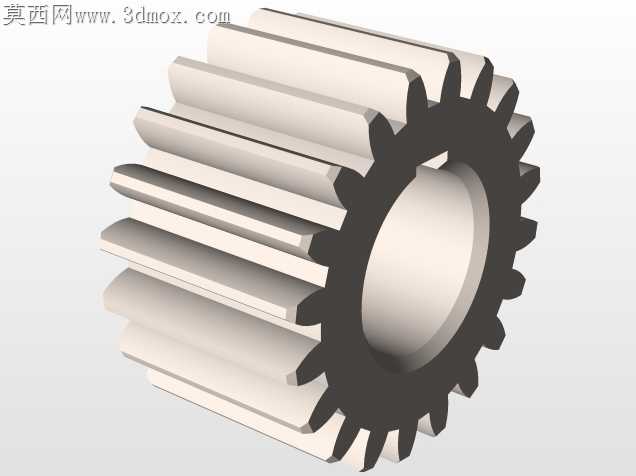

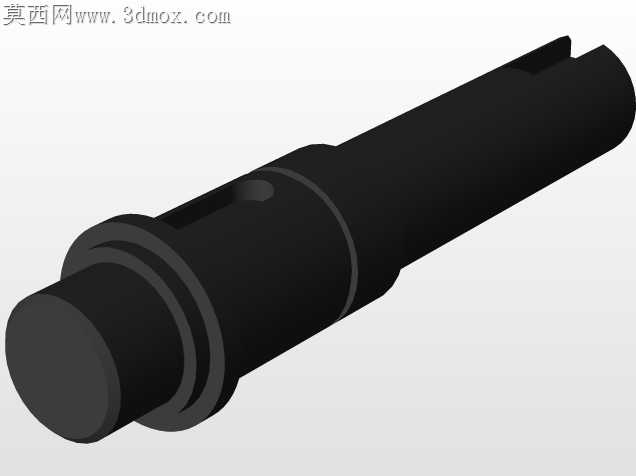

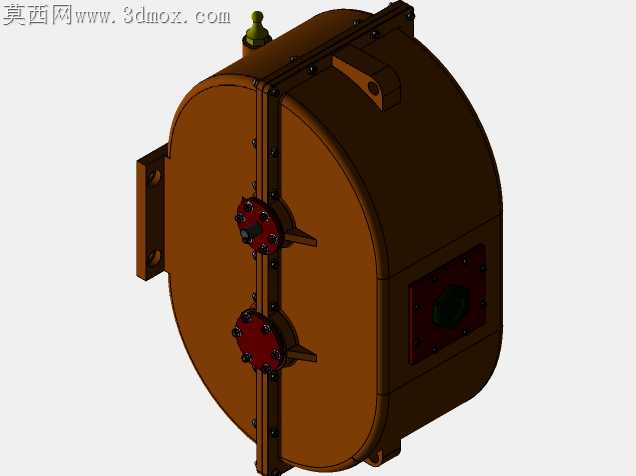

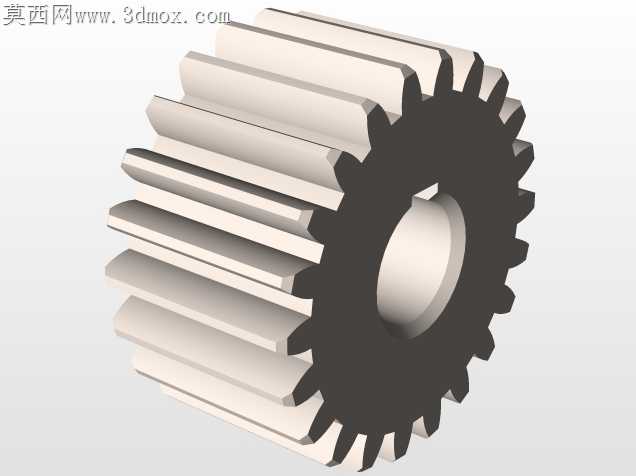

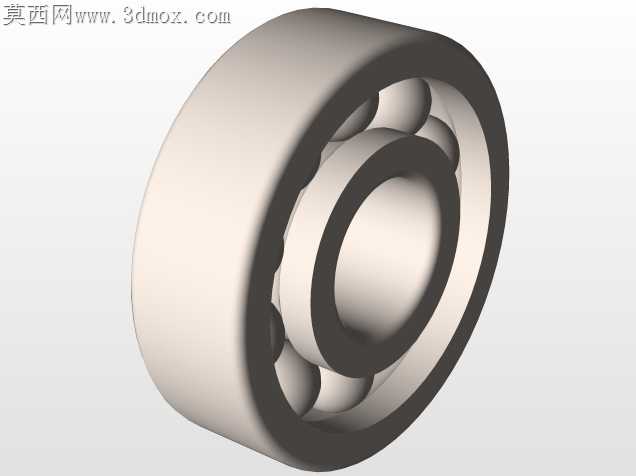

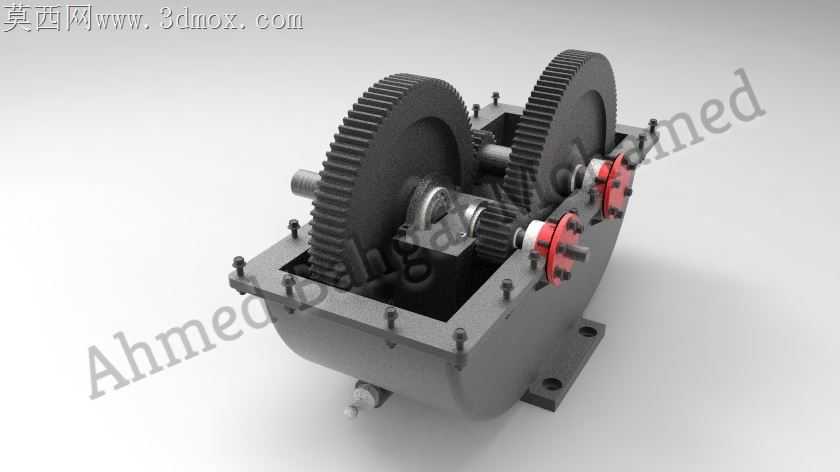

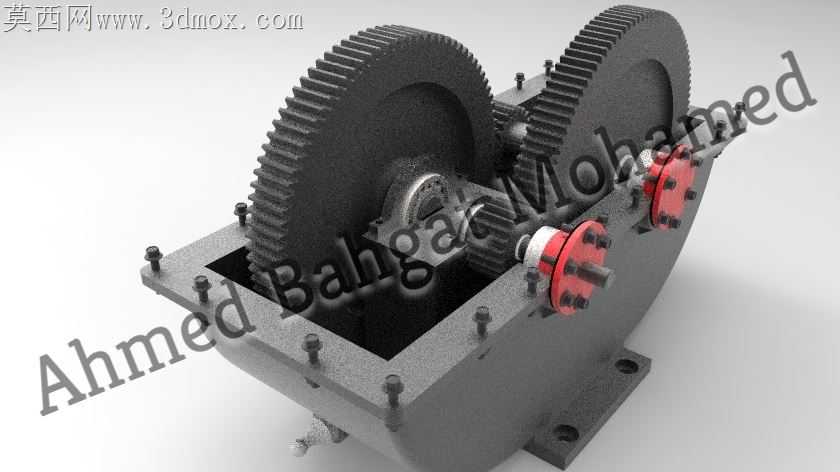

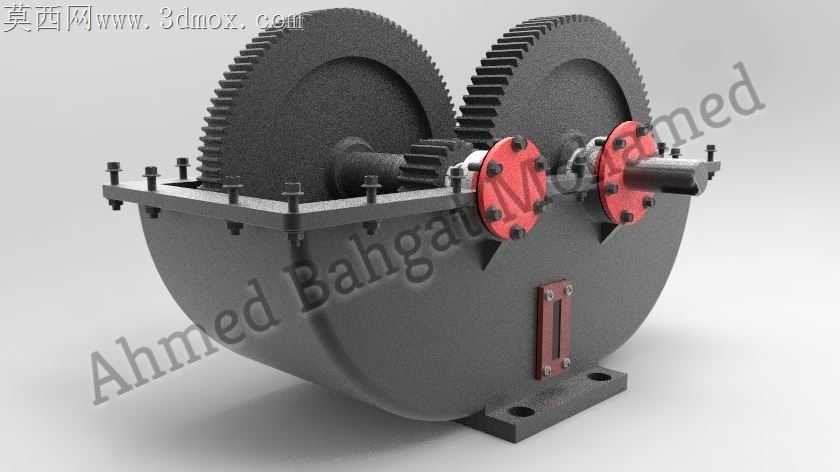

这款同轴式双级齿轮减速装置，主要面向中小功率工业传动场景设计，可广泛配套在轻工输送设备、小型食品加工机械、包装生产线辅机、农用小型机具等需要匹配原动机与工作机转速扭矩的工况中，核心作用是将原动机输出的高转速低扭矩动力，经过两级齿轮啮合减速后，转换为低转速大扭矩的输出动力，同时保证输入轴与输出轴处于同一轴线上，大幅缩减传动系统的横向安装空间，适配安装布局紧凑的设备集成需求。从功能特性来看，该装置采用两级直齿圆柱齿轮传动结构，第一级为小模数高速级齿轮副，负责承接输入轴的高转速，完成第一阶段减速增扭，第二级为大模数低速级齿轮副，承接第一级传递的动力后完成最终减速，直齿圆柱齿轮的设计具备加工难度低、装配容错率高、传动效率稳定、维护成本低的优势，适合常规工况下长期连续运转。箱体采用剖分式圆弧造型设计，既可以通过足够的内部腔体容纳齿轮啮合所需的润滑油，预留齿轮运转的安全间隙，也能通过底部的一体式安装底座，通过螺栓直接固定在设备安装基面，保证运转过程的结构稳定性；箱体两侧的轴承端盖采用法兰式螺栓固定结构，既可以对内部支撑轴承实现轴向定位，也方便后期检修时快速拆解，检查齿轮磨损与轴承润滑状态。设计过程中，首先根据传动比要求完成两级齿轮的参数匹配，保证总传动比满足工况转速输出需求，同时合理分配两级传动比，让两级齿轮的承载能力尽可能均衡，避免单级齿轮负载过大出现过早磨损；同轴式的布局设计让输入输出轴中心线重合，相比展开式两级减速结构，能减少约三分之一的横向安装尺寸，适配安装空间受限的设备场景；齿轮与轴的连接采用平键周向定位，配合轴肩实现轴向固定，保证扭矩传递过程中不会出现窜动；轴承选型匹配轴系的径向载荷与少量轴向载荷，保证轴系运转的回转精度，降低运转过程中的振动与噪音。安装边界方面，装置的输入轴与输出轴均伸出箱体外侧，轴端预留标准键槽方便配套联轴器、带轮等传动连接件，底部安装底座预留对称布置的螺栓安装孔，可直接适配常规设备安装台面的固定孔位，箱体顶部预留均匀布置的螺栓孔用于固定箱盖，侧面设置油位观察与油塞结构，方便日常检查润滑油液位、完成换油操作，整体结构紧凑，安装对接便捷，不需要额外设计复杂的转接支架即可完成与配套设备的集成装配。
