施工用锥齿轮减速电机一体化传动装置

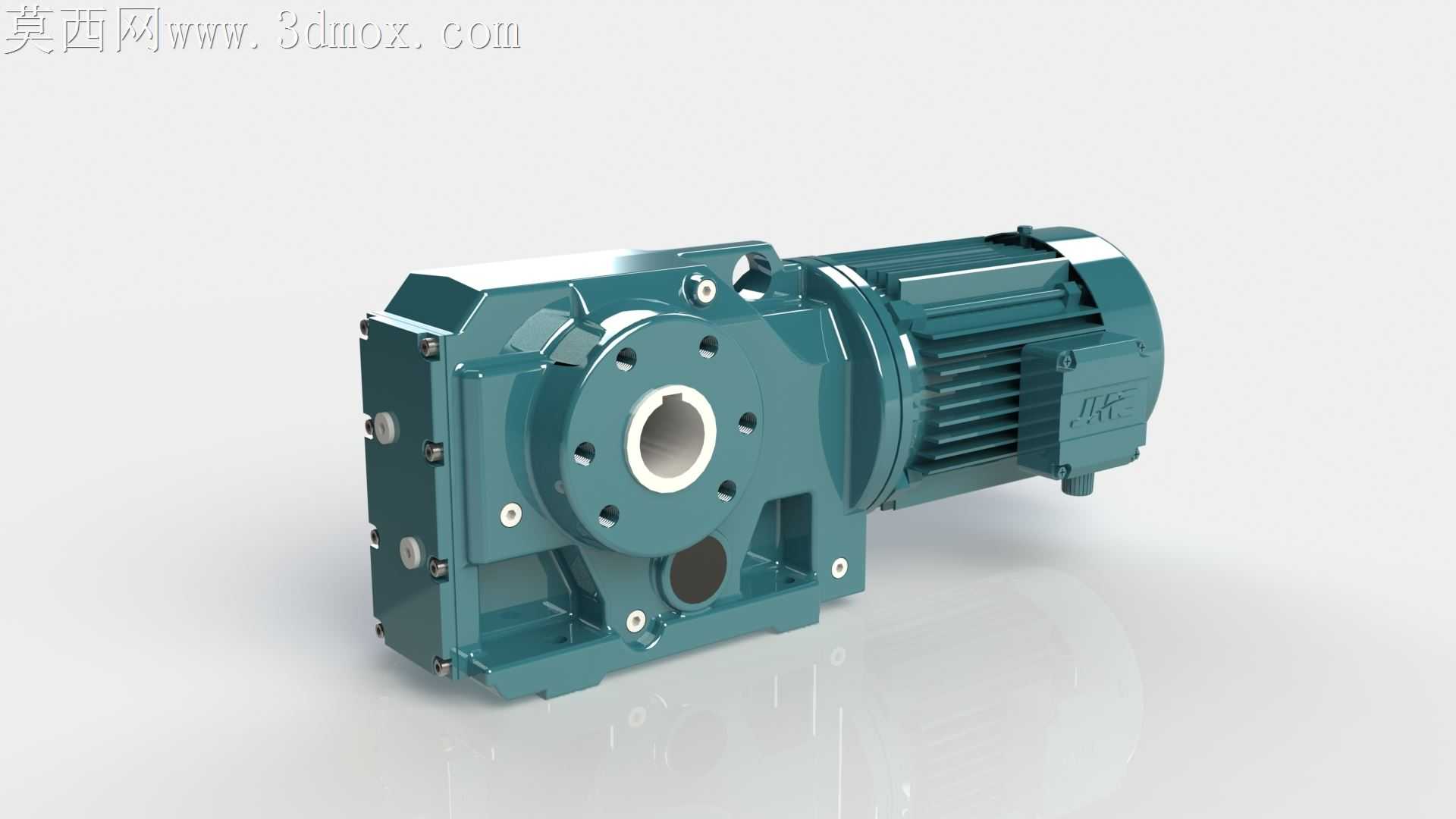

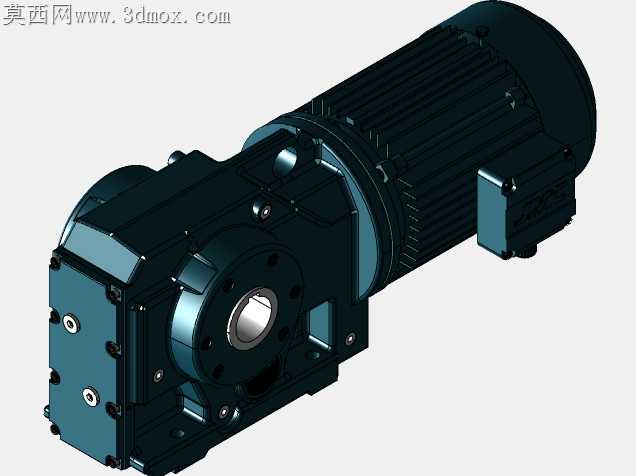

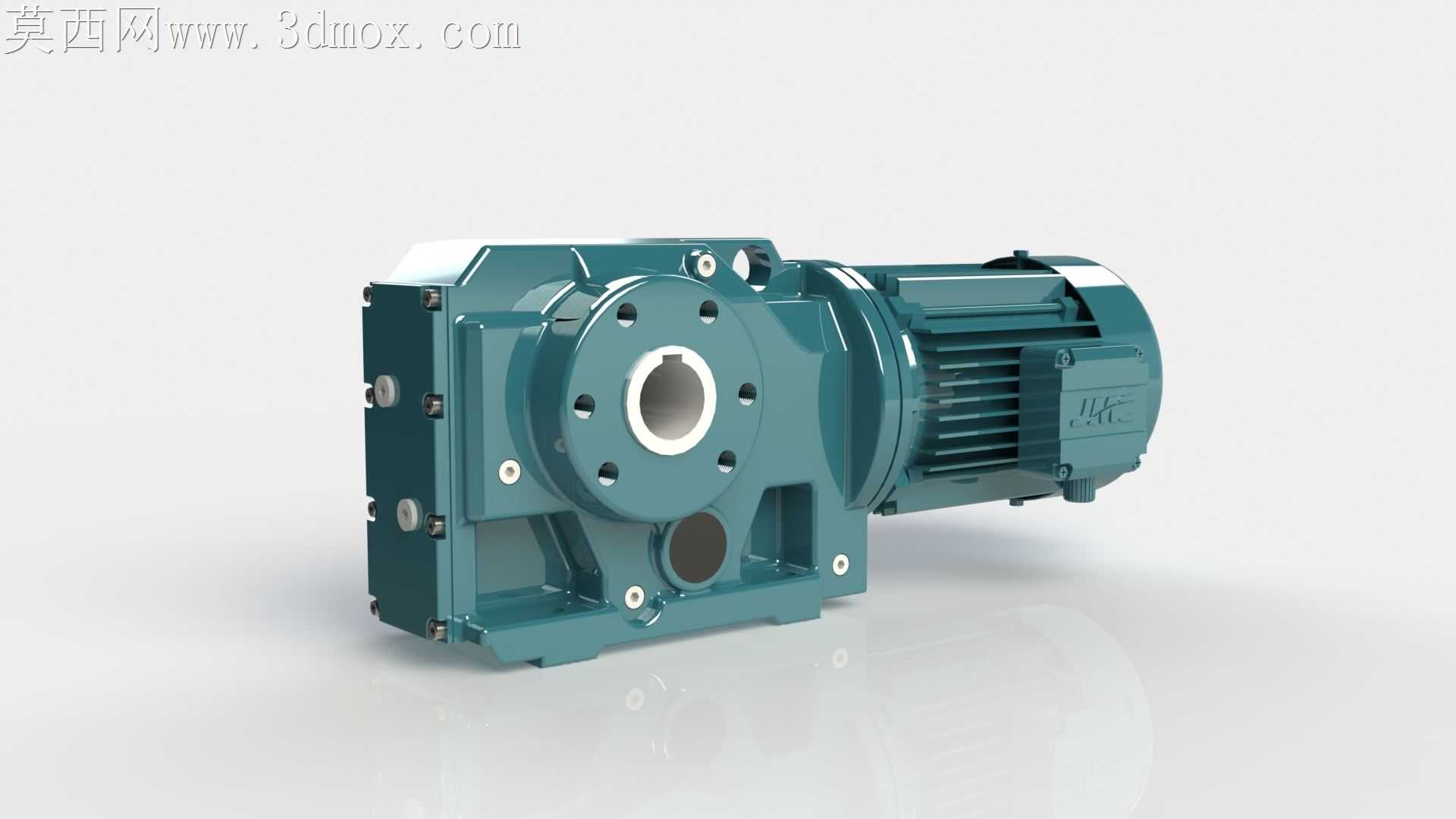

这款齿轮减速电机是专为施工场景打造的一体化动力传动单元，主要适配各类中小型工程施工设备的动力输出需求，常见于施工输送设备、小型工程作业机具、现场物料转运装置等需要低转速大扭矩输出的作业场景，能够在施工现场复杂的工况环境下稳定传递动力，匹配施工环节中对动力输出转速、扭矩的精准要求，解决普通电机输出转速过高、扭矩不足无法直接驱动作业机构的问题。从功能特性来看，该装置将齿轮减速机构与驱动电机集成设计，无需额外搭建传动连接结构，省去了传统分体式传动方案中联轴器、安装基座的额外适配工作，集成化的结构大幅缩减了传动单元的整体占用空间，同时齿轮传动结构采用硬齿面啮合设计，传动过程平稳可靠，能够承受施工场景中常见的短时冲击载荷，运行噪音控制在合理区间，适配施工现场长时间连续作业的使用需求。设计思路上，研发团队充分考虑施工场景的安装与使用特性，将输出端设计为空心轴法兰安装结构，可直接套装在被驱动设备的输入轴上，通过法兰端面完成固定锁紧，无需额外设计复杂的传动连接组件，大幅降低现场安装的调试难度；壳体采用高强度铸铁材质一体铸造成型，加强筋结构沿受力方向均匀布置，既保证了壳体的结构刚性，能够承受传动过程中的径向与轴向载荷，又通过合理的壁厚设计控制了整体重量，方便现场搬运与安装作业。外形尺寸方面，该装置整体长宽高边界为518mm×169mm×212mm，安装前可根据该尺寸预留设备安装空间，输出空心轴的孔径、法兰安装孔位均按照通用工业标准设计，能够直接适配多数常规施工设备的输入轴尺寸，安装时需注意保证电机散热筋周边留有足够的通风间隙，避免因散热不畅导致设备过热，同时要保证输出轴与被驱动轴的同轴度误差在允许范围内，避免额外的偏载力影响轴承与齿轮的使用寿命。动力参数上，该装置额定输入功率1.5kW，输入转速229rpm，传动比为48.89，使用系数1.2，输出端额定扭矩可达495Nm，能够为施工设备提供充足的低速大扭矩动力输出，适配多数中小型施工机具的负载需求。
