DC12V5A开关电源外壳结构三维设计

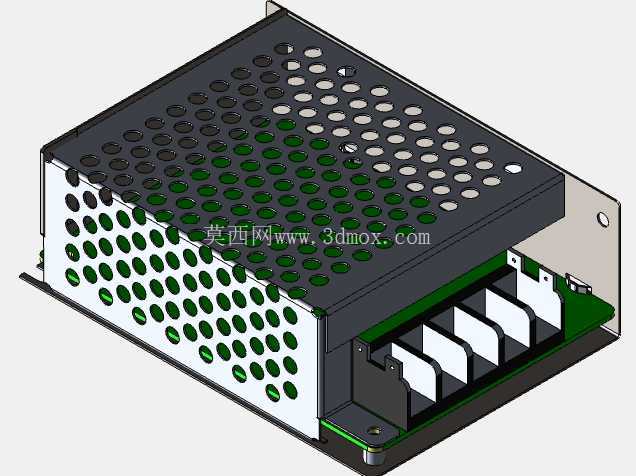

在工业控制、小型自动化设备、LED照明驱动、民用电子设备的供电布局环节，这类12V5A规格的开关电源是应用频次极高的低压直流供电部件，本次呈现的结构模型完整还原了该款电源的外部壳体、安装接口与内部布局边界，可直接用于设备整体的装配干涉检查、安装位预留设计工作。

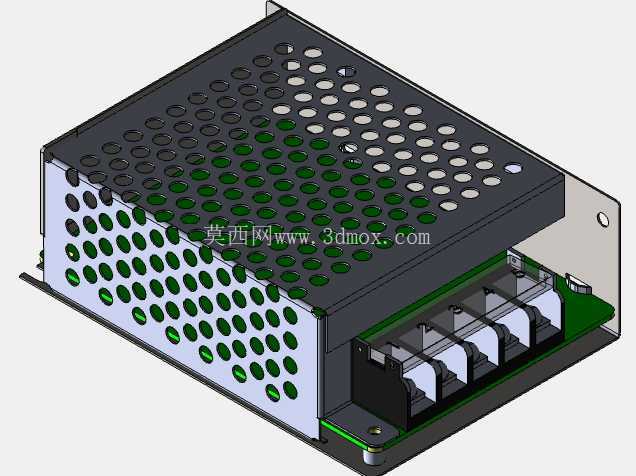

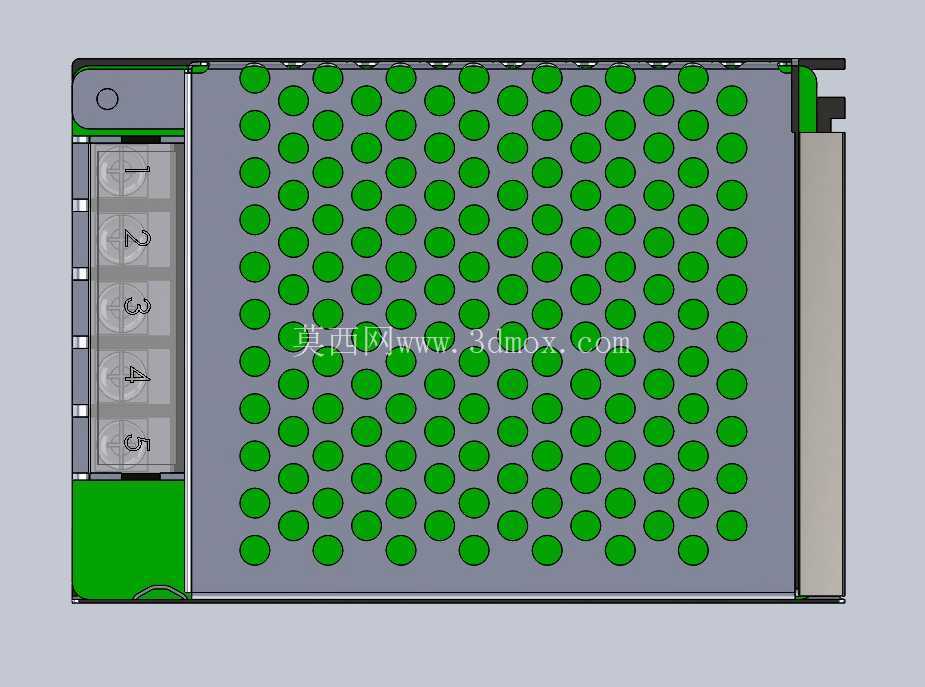

从实际应用场景来看，这类开关电源常被安装在设备电控仓内部、壁挂式控制箱内、桌面小型设备的机身夹层中，承担将100-240V范围的交流市电转换为稳定12V直流输出的作用，为传感器、小型执行器、控制板卡、低压照明模块提供额定5A以内的直流供电。模型还原的壳体采用钣金折弯加表面喷涂的常规工艺，上盖密布的圆形散热孔并非随意排布，而是对应内部功率器件、整流桥、变压器的发热位置做的开孔优化，既保证壳体的结构强度，避免开孔过密导致钣金刚度下降，又能形成自然对流的散热通道，让内部热量顺着开孔快速散出，降低长时间满载工作时的内部积温。

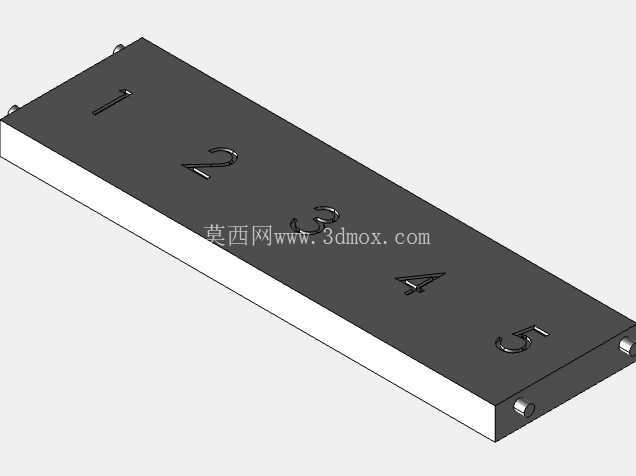

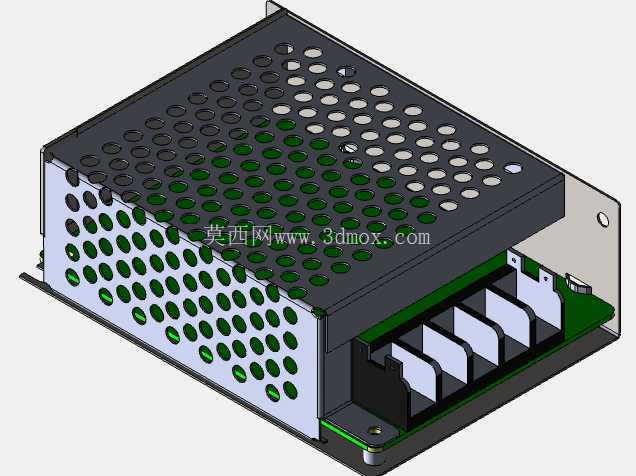

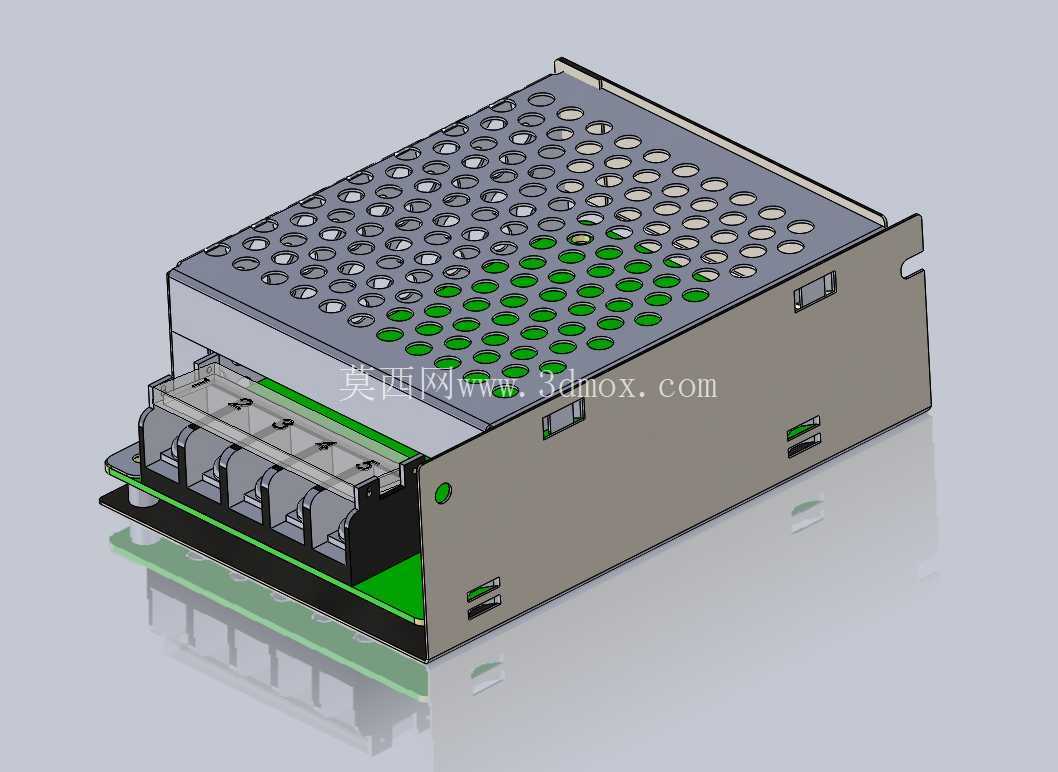

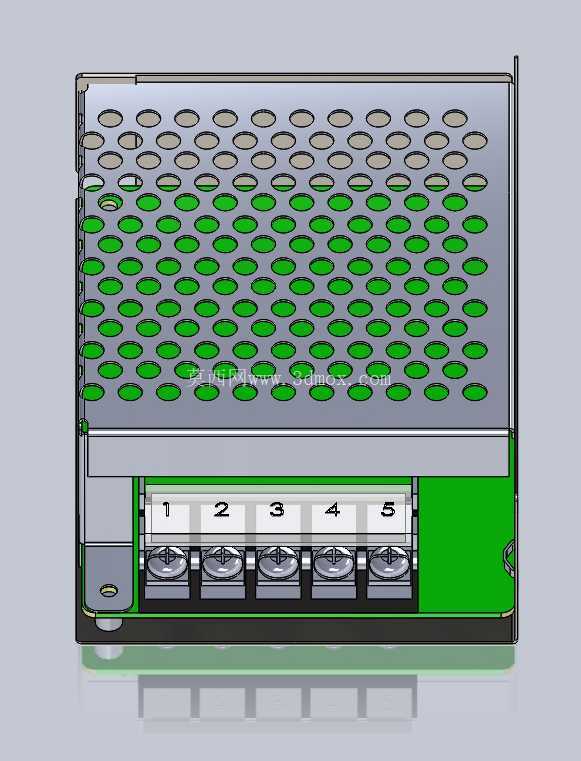

设计思路上，壳体的侧边预留了标准的法兰安装耳，安装耳上的长圆孔可适配一定范围的安装孔位偏差，降低设备安装板的加工精度要求，现场装配时不用反复对位调整。接线端的开口位置完全匹配端子台的外形尺寸，端子台旁的绿色PCB挡板既可以区分输入输出接线区域，避免接线时误触相邻端子造成短路，也能对内部电路板起到侧向限位作用，减少运输、震动场景下电路板的移位风险。壳体的折边处做了小尺寸的内翻边处理，没有锋利的钣金切口，装配时不会划伤操作人员的手部，也能避免线束被割破绝缘层造成漏电隐患。

从安装边界来看，模型完整还原了壳体的长宽高外形尺寸，底部的凸起支撑脚让壳体与安装面之间留出了2mm左右的间隙，既可以避免安装面不平整导致壳体受力变形，也能让底部的空气形成流通层，辅助带走壳体底部的热量。侧边的卡扣结构与上盖的折边完全契合，装配时不需要额外的紧固件就能实现上盖与底座的初步定位，后续仅需在侧边锁入两颗小螺丝即可完成壳体固定，装配工序简单，适合批量生产的组装节奏。

需要明确的是，该结构模型仅还原了电源的外部壳体与安装接口部分，未包含内部的电气元件细节，主要用于设备整体布局阶段的占位设计、安装空间校核、装配干涉检查，不能直接用于电源的电气性能开发。在做设备结构设计时，可直接将该模型导入装配体，预留对应的安装空间、接线操作空间，提前确认电源周边与其他部件的安全间隙，避免后续打样阶段出现安装位冲突、接线空间不足的问题。壳体表面的散热孔排布也可根据实际设备的通风方向做微调，若设备内部有强制风冷的风道，可对应调整开孔的疏密位置，优化散热效率；若应用在多粉尘的工况场景，也可在模型基础上修改开孔结构，增加防尘网的安装位，适配不同的使用环境。
