手推车三轮轮组行走机构结构设计

这款三轮轮组主要适配短途物料转运的手推车设备，常见于车间工位间物料周转、仓储小件货物搬运、装修现场建材短途输送等场景，相比传统单轮或双轮脚轮，三角排布的三轮结构能更好应对车间地面的焊缝、小尺寸凸起、门槛类微小障碍，避免轮组卡滞导致的推车倾翻风险。

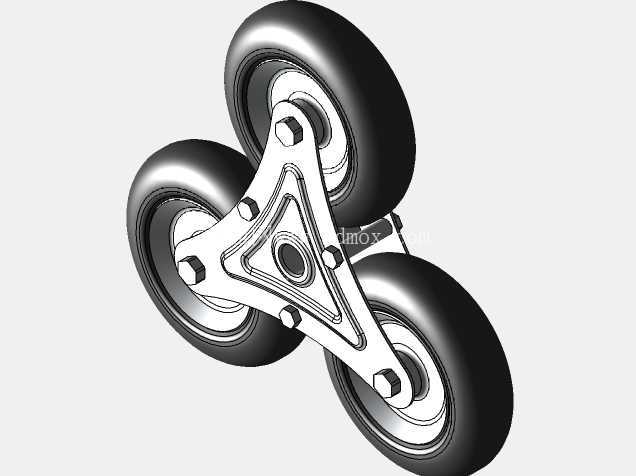

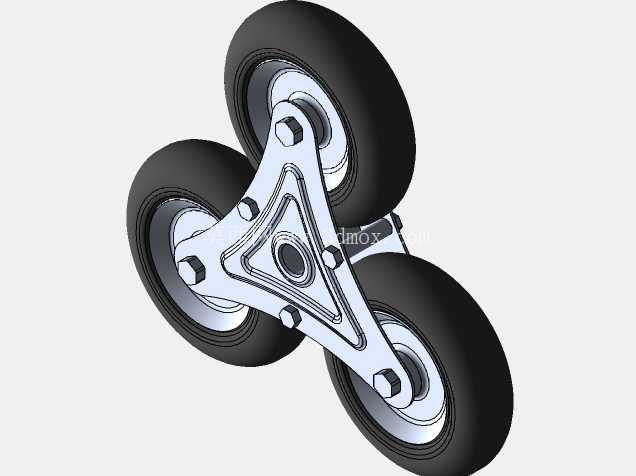

从功能特性来看，该轮组采用等边三角支架作为承载基体，三个滚轮分别通过螺栓轴固定在三角支架的三个端点位置，中心位置预留与手推车车架连接的安装孔位，使用时轮组可绕中心安装轴自由转动，当其中一个滚轮遇到障碍抬升时，另外两个滚轮仍能保持与地面的接触支撑，三角支架顺势转动切换支撑轮，实现越障过程的平稳过渡，不会出现传统定向轮遇障碍需要硬抬车架的情况，大幅降低操作人员的推行力度。滚轮采用橡胶外圈加金属轮毂的结构，橡胶外圈能提供足够的地面摩擦力，同时起到缓冲减震作用，避免转运易碎物料时因颠簸造成货品损坏，金属轮毂则保证轮体的径向承载能力，应对常规手推车100-200kg的载重需求时不会出现轮毂变形问题。

设计思路上，这款轮组优先考虑了易维护性与结构可靠性，所有滚轮的固定轴均采用标准外六角螺栓配合防松螺母锁紧，现场维护时无需专用工具即可完成滚轮的拆卸更换，三角支架采用钣金冲压成型后做镀锌防锈处理，支架上的加强筋沿三角边走向布置，在不增加板材厚度的前提下提升支架的抗扭刚度，避免重载时支架出现弯折变形。轮组的转动中心与三个滚轮的中心距保持一致，保证转动过程中三个滚轮的接地压力均匀分布，不会出现单个滚轮过载磨损过快的问题。

安装边界方面，中心安装孔采用标准圆孔设计，适配市面上多数手推车的轮架安装轴径，安装时只需在中心孔位加装轴向限位卡簧即可防止轮组轴向窜动，三个滚轮的外圆直径统一，轮组整体外轮廓为圆形，安装时需预留足够的转动空间，避免轮组转动时与车架支腿、储物筐底部发生运动干涉。滚轮的宽度经过优化，既不会因过窄导致地面压强大损伤环氧地坪，也不会因过宽增加不必要的转动阻力，在普通水泥地面、环氧地坪、瓷砖地面都能顺畅推行。

实际使用中，这类三轮轮组常成对安装在手推车的底部前端或后端，搭配两个定向轮使用，既保留了手推车转向灵活的特点，又提升了复杂地面的通过性，尤其适合地面条件不算平整的小型加工车间、仓储区域使用，相比普通万向轮，这种三角三轮结构的抗冲击能力更强，在推行过程中遇到小坑洼时不会出现万向轮转向卡死的问题，长期使用的维护成本更低。支架上的每个滚轮安装位都设计了沉台结构，螺栓锁紧后螺母不会突出支架表面，避免推行过程中螺母剐蹭地面或障碍物，同时沉台结构能对螺栓起到径向定位作用，防止长期震动导致螺栓松动移位。
