22.5mm半径卡装式圆形船型电源开关

日常做小型电控设备、桌面仪器、小家电的结构设计时，面板电源开关的选型往往是容易被忽略但直接影响装配效率与使用体验的环节，这款22.5mm安装半径的圆形翘板电源开关，就是针对嵌入式面板安装场景做的标准化结构设计。先从实际安装场景说，这类开关最常见的应用是小型台式实验仪器面板、家用小电器侧边控制区、车载改装电控盒面板、桌面DIY电子设备的电源通断控制，区别于方形船型开关，圆形外轮廓能适配更多圆弧过渡的面板造型，不会出现方形开关和圆弧面板棱边冲突的问题，做外观设计时不用为了适配开关特意调整面板的造型线条。

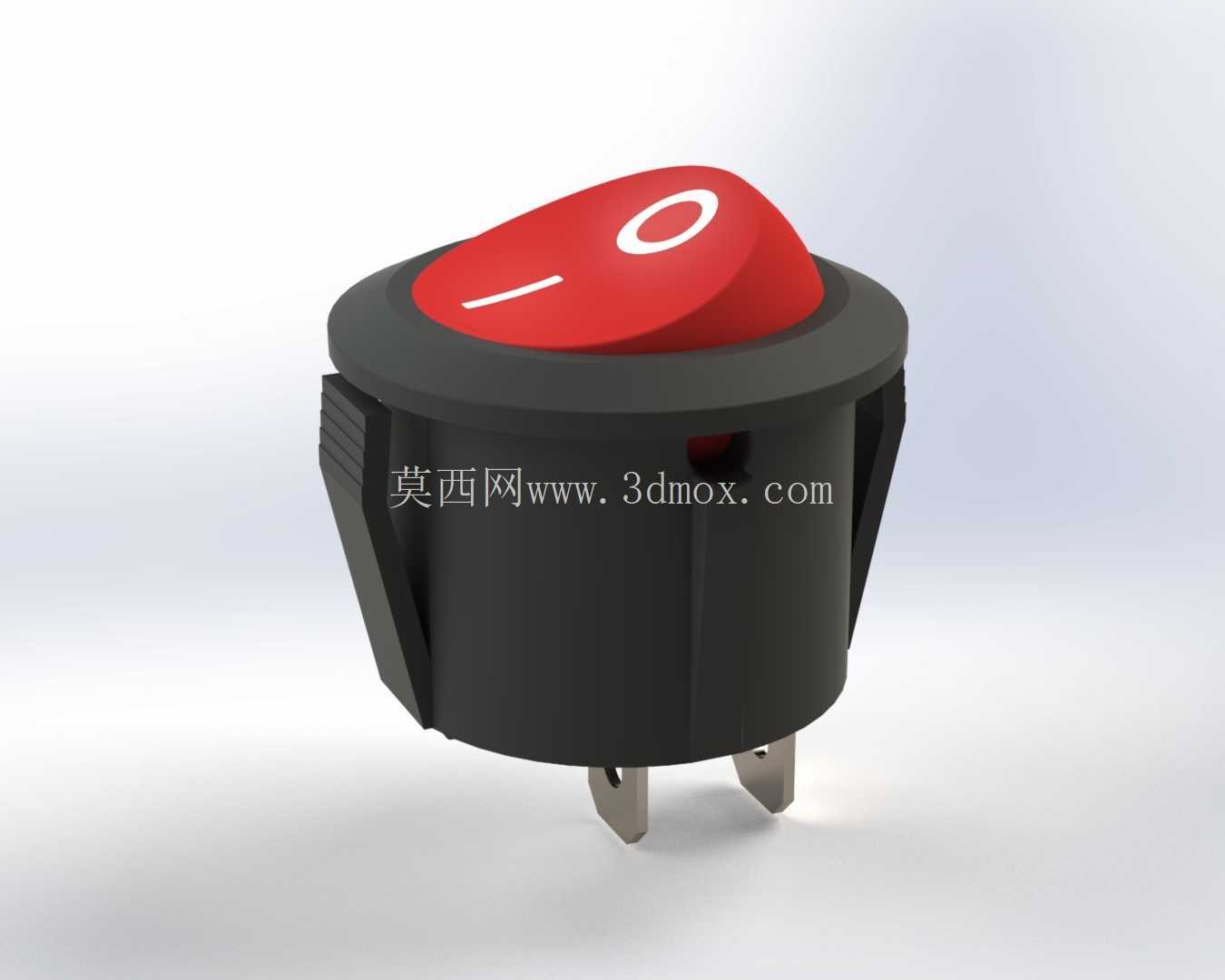

从功能特性来看，这款是两引脚单刀单掷结构，额定通断场景覆盖常规低压小功率设备的电源回路控制，翘板按键表面做了凹凸的通断标识，凸起的O位对应断开状态，凹陷的I位对应接通状态，用户不用凑近看标识，靠指尖触感就能判断当前开关状态，戴薄操作手套时也能准确操作，不会出现误判通断的情况。按键的翘板行程做了适中的阻尼设计，按动时不会因为行程过软出现误触发，也不会因为阻尼过大导致按动费力，长期反复按动的结构疲劳冗余也做了预留，满足常规民用、工业辅助设备的开关使用寿命要求。

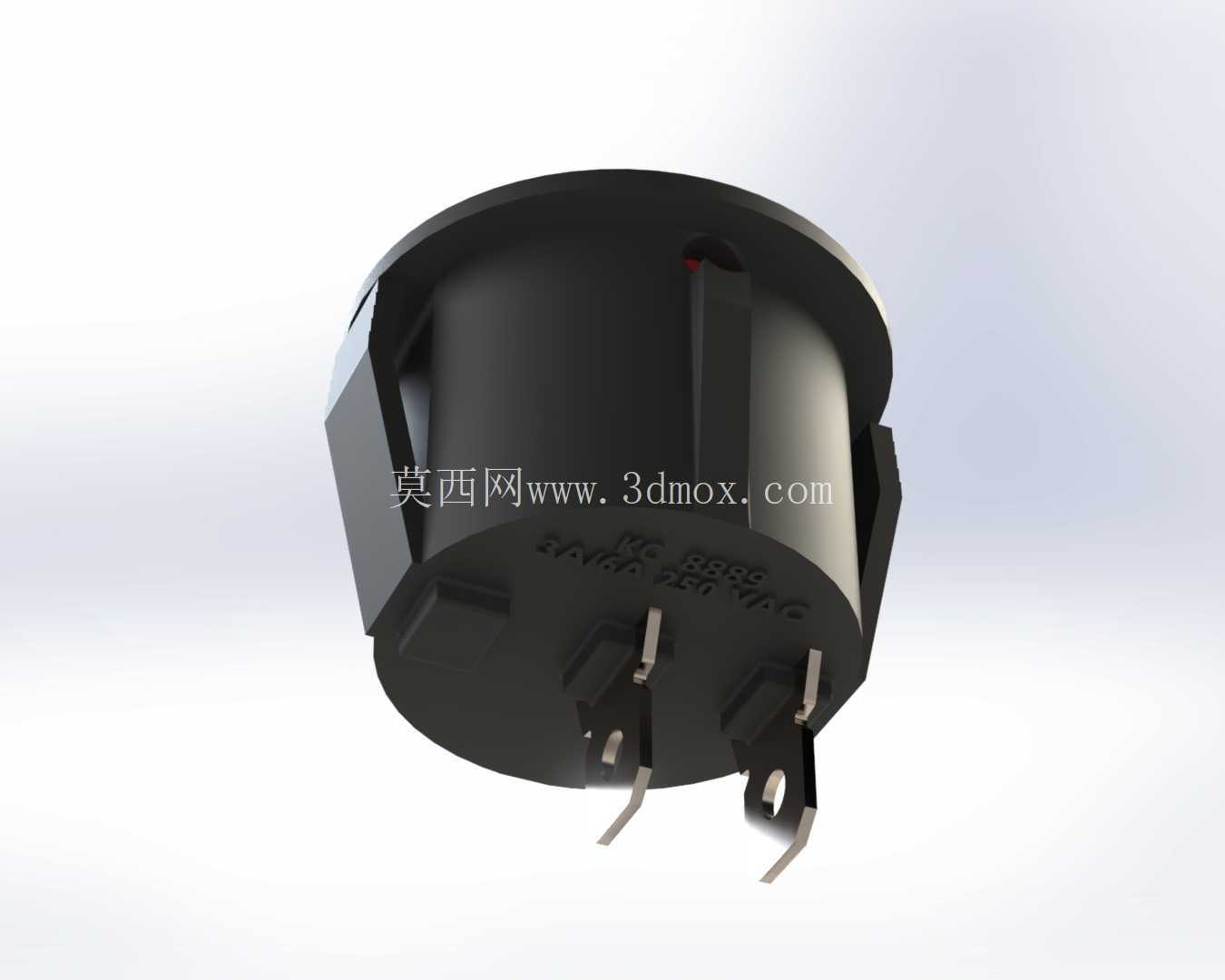

设计思路上，这款开关采用了卡扣式免螺丝安装结构，开关本体的两侧做了弹性倒扣卡爪，面板开孔只需要加工对应直径的圆形通孔，不需要额外加工螺丝固定位，装配时直接将开关从面板正面推入开孔，卡爪会自动卡在面板背面，装配效率比螺丝固定的开关提升至少一倍，后期维护更换时也只需要从背面挤压卡爪就能推出开关，不用拆解整个面板结构。开关本体的外壳采用绝缘阻燃工程塑料材质，引脚部分做了镀锡处理，焊接导线时不容易出现虚焊，引脚的伸出长度刚好适配常规面板背后的接线空间，不会因为引脚过长和面板内部的其他元件出现干涉。

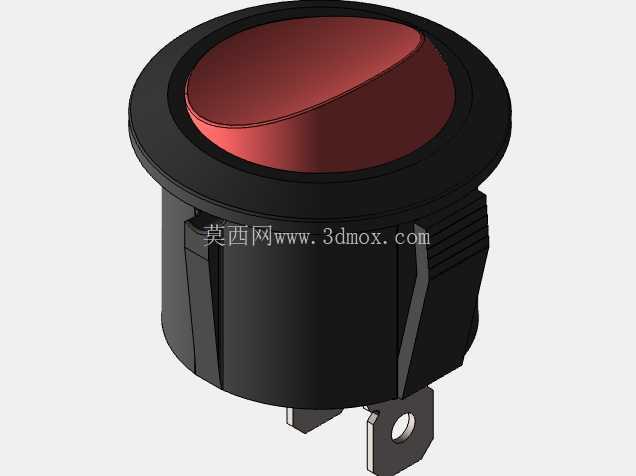

外形尺寸与安装边界方面，开关的安装开孔半径为22.5mm，也就是开孔直径45mm，设计面板时开孔公差可以控制在+0.2mm范围内，既能保证开关顺利推入，也不会因为开孔过大导致开关出现松动。开关本体嵌入面板后的深度尺寸做了紧凑化设计，面板背后只需要预留30mm左右的净空就能完成安装，适合内部空间紧凑的小型设备使用，不会因为开关深度过大挤占内部电路板、导线的排布空间。开关的按键突出面板表面的高度控制在8mm左右，既不会因为突出过高容易被意外磕碰触发，也不会因为突出过矮导致按动时指尖蹭到面板表面影响操作手感。另外开关的圆形底座和面板接触的位置做了一圈浅槽，可以加装薄型密封胶圈，在有轻微防泼溅要求的场景下，能阻挡面板表面的液体顺着开孔缝隙流入设备内部，拓展了开关的适用场景。做三维建模时，这款开关的所有安装卡扣、引脚位置、按键行程都做了1:1的还原，导入设备总装时可以直接用来做干涉检查，不用再反复核对开关的实际安装尺寸，能减少结构设计阶段的选型核对工作量，避免出现开孔尺寸错误、安装空间不足导致的返工问题。
