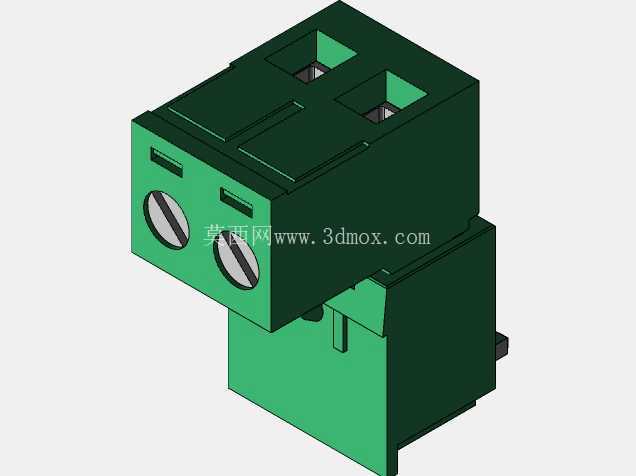

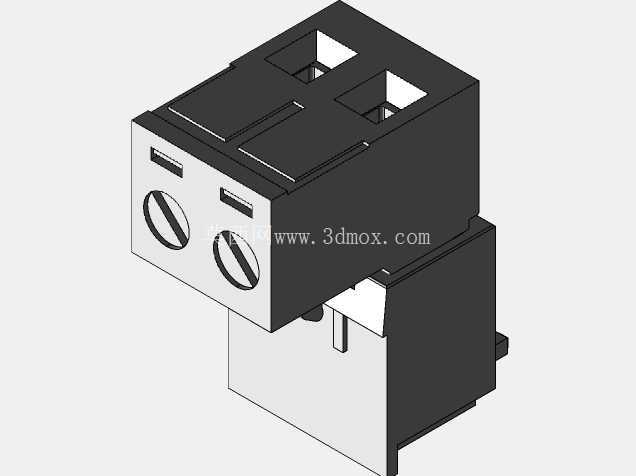

90度弯针2位5.08间距接线端子结构

在工业控制板卡、小型电源模块、嵌入式设备的PCB布线场景里，经常会遇到板边空间局促、出线方向需要与板面呈90度弯折的需求，这类场景下常规直针接线端子会占用过多板外垂直空间，要么干涉设备外壳内壁，要么导致线束弯折半径过小留下线芯断裂隐患，这款2位5.08mm间距的90度弯针接线端子，就是针对这类布线痛点设计的电气连接部件。从实际使用场景来看，这类端子常被用在小型PLC扩展模块、步进电机驱动板、低压直流电源分配板上，负责板载电路与外部线束的可拆卸连接，相比直接焊线的方式，它能让后期设备维护时的线束拆装更便捷，不需要反复烫锡拆焊，避免焊盘反复受热脱落的问题。

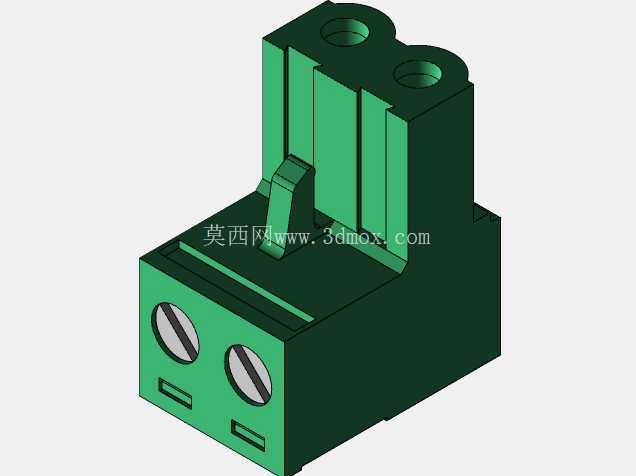

从功能特性上看，这款端子采用螺丝压接的线芯固定方式，压接位置的金属件做了防滑齿槽设计，当拧紧顶部的一字螺丝时，压片会将插入的线芯牢牢压在导电基座上，即使设备运行过程中有持续的小幅振动，也不会出现线芯松脱、接触电阻变大的问题；5.08mm的极间距是工业接线端子的通用标准间距，这个间距能在250V额定电压下保证足够的电气间隙，避免相邻极之间出现拉弧、爬电的风险，适配24V直流控制回路、220V低压交流回路的接线需求。90度弯针的结构设计，让焊脚从端子本体侧下方伸出，焊接到PCB上之后，端子本体是贴靠在PCB板边的侧面位置，线束从与板面平行的方向插入，相比直针端子垂直出线的方式，能节省至少15mm的板外垂直空间，对于厚度受限的薄型设备外壳来说，这个空间节省量直接决定了外壳能不能顺利合盖。

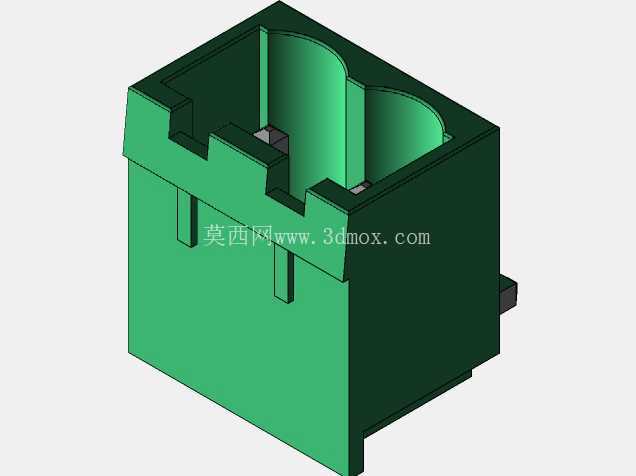

从设计思路层面拆解，这款端子的外壳采用上下分体式卡扣结构，不需要额外打胶或者用螺丝固定外壳，装配时直接将内部的导电铜件、压接螺丝预装到下壳的定位槽里，再把上壳对准卡扣位压合即可，装配效率高，后期如果内部压接件出现损坏，也可以撬开外壳更换配件，不需要整体报废整个端子。外壳的绿色绝缘材质选用的是阻燃级工程塑料，能达到UL94-V0的阻燃等级，即使接线位置因为接触不良出现局部高温，也不会引燃外壳造成火情蔓延；端子本体的定位柱设计在焊脚两侧，焊接到PCB上时，定位柱会先卡进PCB对应的定位孔里，过波峰焊的时候不会因为锡流冲刷出现端子偏移、焊脚歪倒的问题，能大幅提升SMT或者波峰焊工序的良率。

再看外形尺寸与安装边界，这款2位端子的总宽度刚好是两个极间距的尺寸，也就是10.16mm，本体高度从PCB板面算起到端子顶部的螺丝位置，总高度不到13mm，深度方向也就是从焊脚末端到端子插线口端面的尺寸是18mm左右，在做PCB封装设计的时候，只需要在板边预留出对应宽度的焊盘位置，不需要在端子本体下方额外预留避让空间，因为弯针结构让端子本体的大部分区域都悬在PCB板边外侧，不会占用PCB板上的布线空间，对于板上布线密度高、板边没有多余富余空间的板卡来说，这个设计能最大化利用板边的安装位置。插线口的开口做了倒角导向设计，现场接线的时候即使是带着绝缘护套的硬线，也能很顺利地插进压接位置，不需要反复对准线口，能提升现场装配的接线效率；螺丝的一字槽深度做了加深处理，用普通一字螺丝刀拧动的时候不容易滑牙，拧动的扭矩控制在0.5N·m左右就能达到足够的压接力，不会因为扭矩过大拧滑螺丝或者压断多股软线的线芯。

在实际选型替换的时候，这款端子的安装尺寸完全兼容市面上同规格的5.08间距弯针端子，不管是国产还是进口品牌的同参数产品，都能直接互换安装，不需要修改PCB封装，对于已经量产的板卡来说，替换供应链的时候不需要改板，能大幅降低供应链切换的成本。另外端子的导电部分采用的是镀锡铜件，导电性能好，长时间使用也不容易氧化生锈，接触电阻能稳定在毫欧级，不会因为长时间通电出现接头发热的问题，适合在-40℃到105℃的环境温度范围内长期工作，不管是户外的小型控制设备，还是室内的工业控制柜里的板卡，都能满足使用要求。
