巴哈越野赛车概念结构三维设计

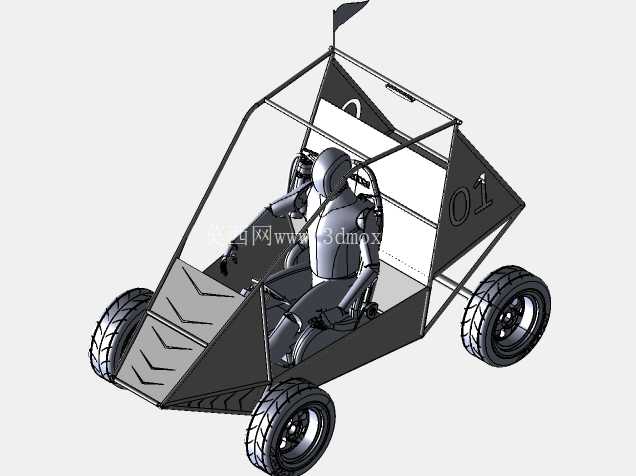

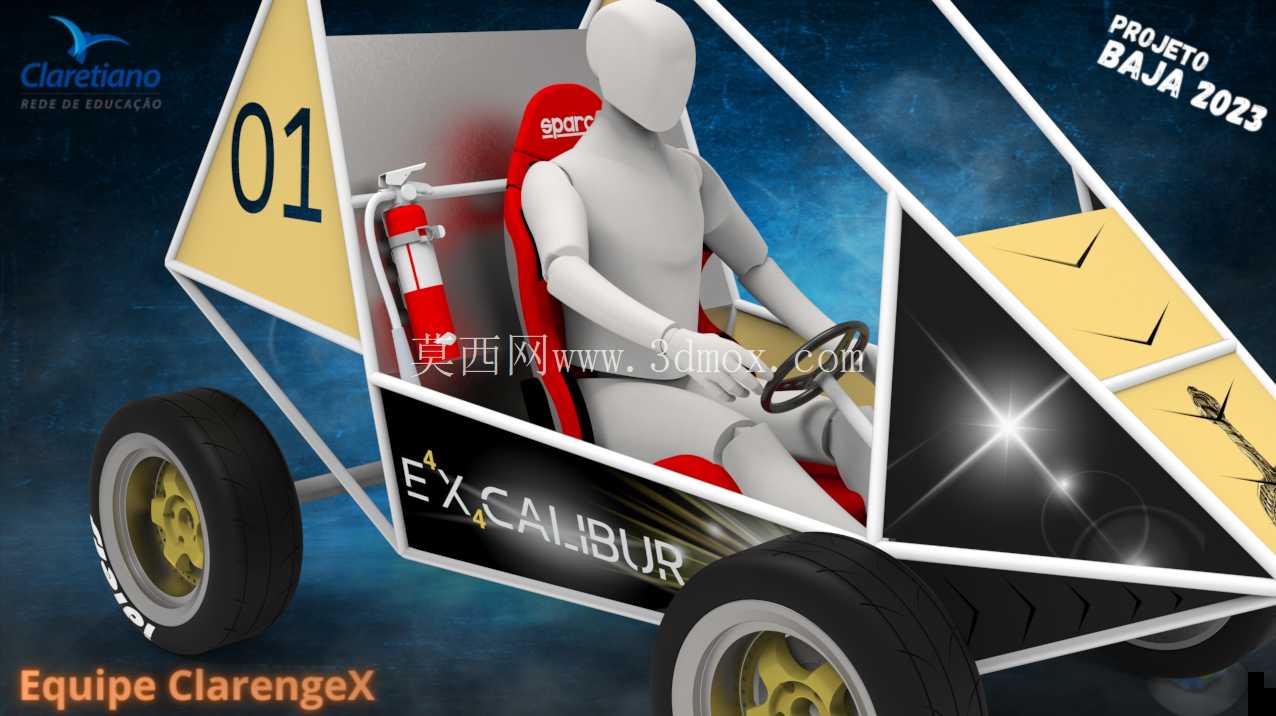

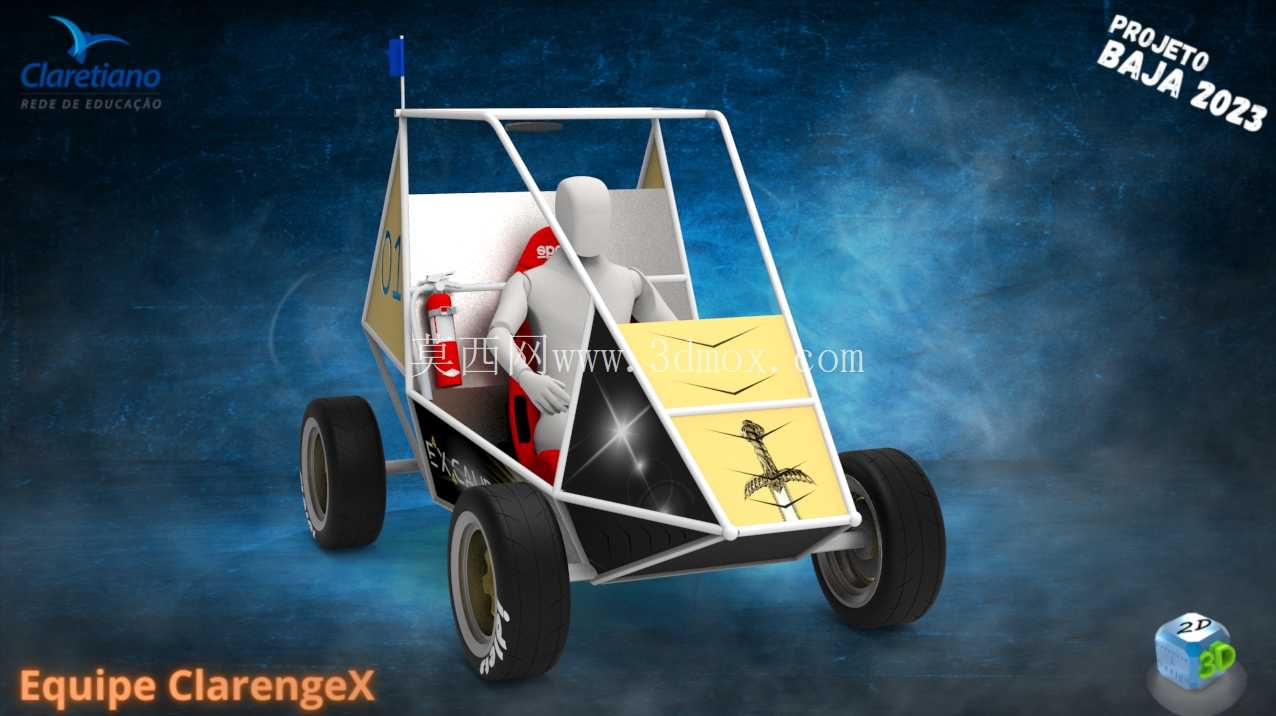

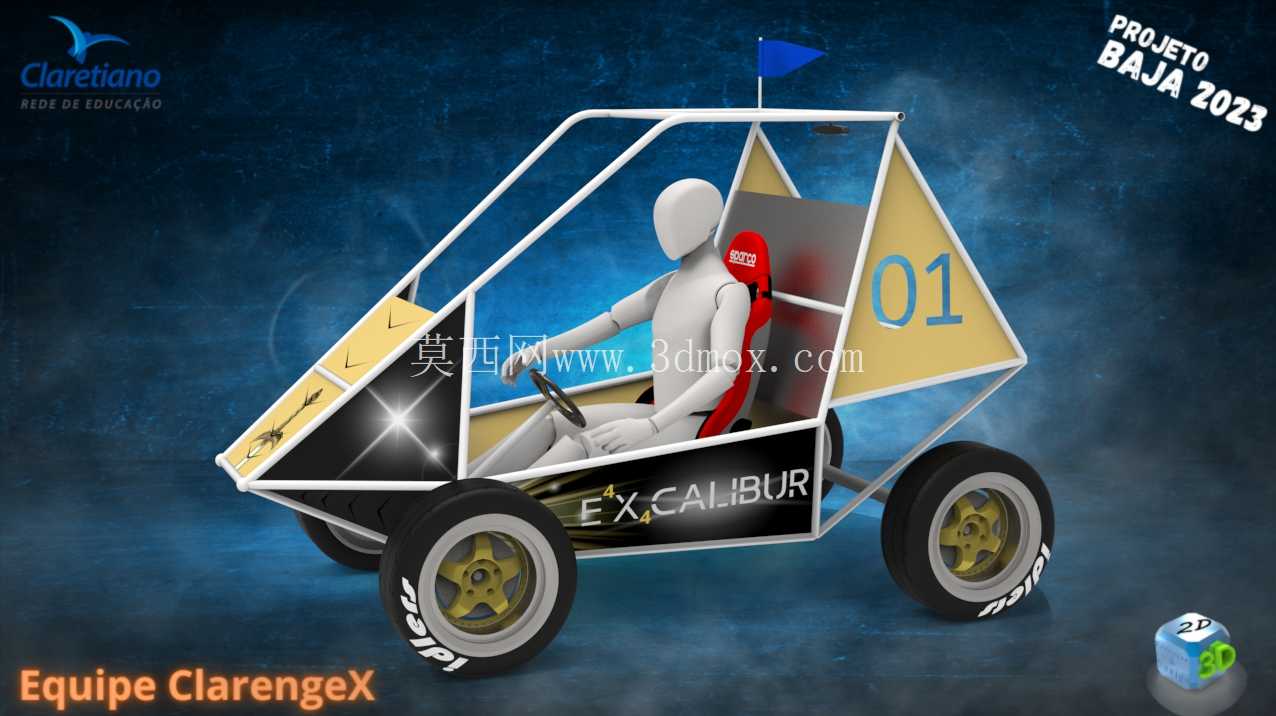

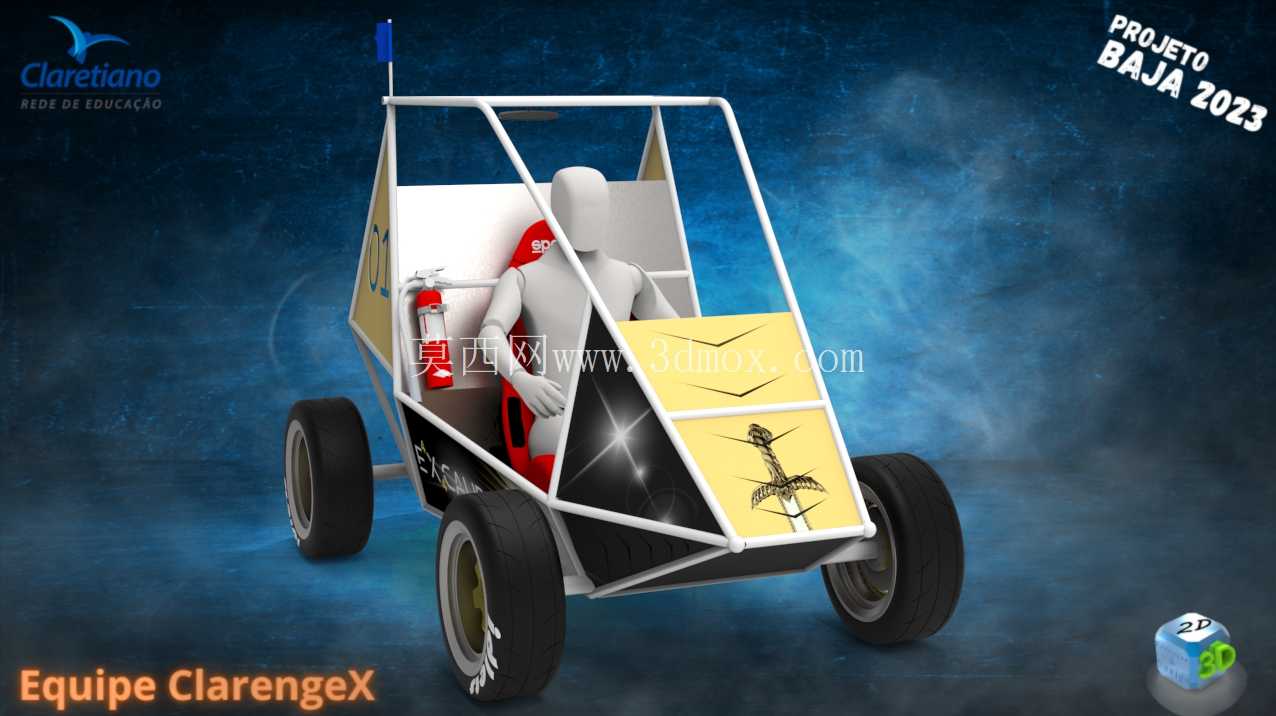

这款巴哈越野概念车的三维结构设计，核心面向非铺装路面的小型越野竞技、户外复杂地形通行场景，区别于常规民用乘用车，其结构设计完全围绕极端路况下的抗冲击性、通过性与轻量化平衡展开。从整体布局来看，车架采用空间管桁架结构，所有管件的连接节点均做了应力扩散处理，避免越野工况下交变载荷导致的焊缝开裂，管架的轮廓预留了足够的驾驶舱操作空间，同时将前部碰撞溃缩区与驾驶舱刚性承力区做了明确的结构分区，前部溃缩区的管件采用相对薄壁的管材，在发生正面碰撞时可通过塑性变形吸收冲击能量，而驾驶舱周边的管件则采用加厚壁管，形成完整的防滚笼结构，即便车辆发生侧翻也能为驾乘人员保留足够的生存空间。行走系统的设计充分考虑了越野场景的需求，四个车轮的轮距与轴距经过匹配，在保证小转弯半径的同时，避免极限越野时出现车轮悬空导致的动力流失，轮胎选用大颗粒越野胎纹，搭配大行程的悬架安装位，预留的悬架跳动行程足以覆盖坑洼、陡坡、碎石路面的上下跳动量，轮拱位置的管架做了内收处理，不会在悬架极限压缩时与轮胎发生运动干涉。动力单元的安装位布置在驾驶舱后部，采用后置后驱的布局形式，这样的设计可以让车辆在爬坡时获得更好的轴荷分配，提升驱动轮的抓地力，同时动力舱周边预留了散热系统、燃油供给系统的安装空间，相关管线的走向在三维模型中做了初步规划，避免越野过程中管线被飞石击打或与运动部件发生摩擦。驾驶舱内部的布局围绕单人驾乘做了优化，座椅采用贴合人体轮廓的支撑结构，安装位置与方向盘、操纵踏板的相对位置符合人机工程学要求，长时间驾驶越野时可降低操作疲劳，舱内还预留了安全灭火器的固定位，满足越野竞技的安全配置要求，防滚架顶部预留了标识旗的安装接口，在多车竞技的扬尘环境中可提升车辆的辨识度。车身覆盖件采用轻量化的分片式设计，前部的覆盖件做了倾斜的迎风面设计，既可以减少行驶过程中的正面风阻，也能避免行驶中飞溅的泥水直接冲击驾驶舱，覆盖件与管架的连接点均设计为快拆结构，方便越野赛事中的快速检修与部件更换。从安装边界来看，整车的宽度控制在窄体小型车辆的范畴内，可以通过林间狭窄的越野路径，整车的离地间隙经过测算，足以应对常规的石块、树根等路面凸起障碍，不会出现底盘托底卡滞的情况，前后悬的长度做了尽可能的缩短，接近角与离去角的参数完全满足陡坡攀爬、沟壑跨越的通行需求。在三维建模过程中，所有结构件的装配关系都做了运动仿真校验，包括转向系统的最大转角、悬架的上下极限行程、车轮的转动空间都不存在干涉问题，管架的各个连接节点的位置也充分考虑了实际焊接加工的工艺可行性，没有出现无法施焊的死角位置，后续如果要做实物试制，只需要在现有模型基础上补充对应的管件下料参数、焊接工装定位点即可快速推进加工流程，整个概念模型没有冗余的结构设计，每一处管架的走向、每一个安装位的设置都围绕越野场景的实际使用需求展开，没有为了外观造型牺牲结构性能与维护便利性。
