直插式红外接收头TSOP48结构设计

在做家电控制板、智能感应终端的PCB布局时，红外接收器件的选型和安装位设计往往是容易被忽略的细节，TSOP48这类直插式红外接收头，是目前消费类电子、工业简易遥控终端里应用极广的信号接收部件。日常接触的电视机顶盒、空调室内机、投影设备的遥控信号接收端，还有厂区里简易的红外遥控起重设备、展厅的红外感应讲解触发装置，都会用到这类接收头来完成红外调制信号的光电转换与前置放大。

从功能特性来看，这款接收头内部集成了红外光电二极管、前置放大电路、限幅电路、带通滤波、解调电路，不需要外围额外搭建复杂的信号处理电路，就能直接输出可被MCU识别的数字信号，相比早期分立元件搭建的红外接收电路，集成度更高，抗干扰表现更稳定，对常见的室内荧光灯频闪、阳光直射带来的红外杂波有较好的抑制效果，能有效降低遥控误触发的概率。

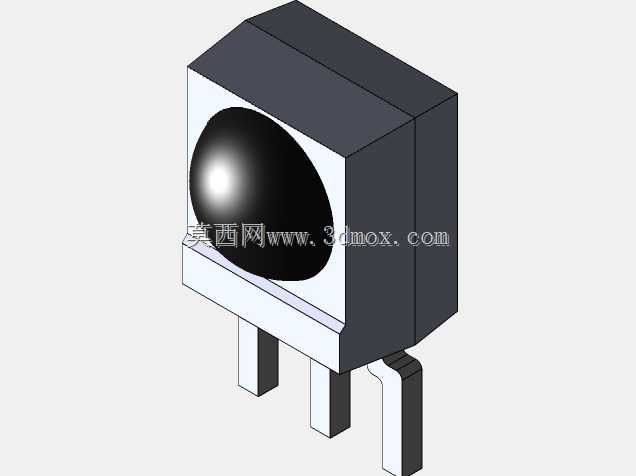

做三维结构设计的时候，首先要考虑安装边界的适配性，这款接收头采用三引脚直插封装，引脚间距符合常规2.54mm排距规范，在PCB封装绘制时，引脚焊盘的孔径要匹配引脚线径，避免波峰焊时出现虚焊、引脚歪斜的问题。外形上，接收头的黑色半球形接收面是信号入射的核心区域，结构设计时要保证外壳的红外透窗正对这个半球面，透窗材质要选用红外透过率达标、可见光遮挡的深色PC材质，不能在接收面前方布置金属结构件或者不透光的塑料筋位，否则会直接缩减遥控接收的有效角度和距离。

设计思路上，要兼顾生产装配的便利性和使用可靠性，直插式的引脚设计既可以适配波峰焊的批量生产流程，也能满足小批量样机手工焊接的需求，接收头本体的塑封外壳做了棱角限位设计，在插件时可以快速对齐PCB丝印方向，避免插反导致功能失效。安装时要注意，接收头的引脚折弯位置不能距离本体根部太近，至少预留1.5mm以上的直段再做折弯，防止引脚受力断裂或者内部封装的电路出现暗伤，在空间紧凑的板卡设计里，如果需要将接收头卧倒安装，要在接收头本体下方预留0.3mm以上的间隙，避免焊接时本体贴紧PCB，长期受热导致塑封外壳变形影响内部光路。

在设备实际装配阶段，还要考虑接收头与周边元件的距离，尽量远离板卡上的开关电源模块、高频晶振这类强电磁干扰源，必要时可以在接收头的供电引脚就近布置0.1μF的去耦电容，进一步提升工作稳定性，这类接收头的有效接收角度通常在正负45度左右，结构设计时要结合产品的实际使用场景，调整接收头的安装角度，保证用户手持遥控器在常规操作位置时，红外信号能顺利入射到接收面，避免出现遥控死角。
