RC遥控车转向陀螺仪传感器结构设计

在RC遥控模型车的改装与竞技调校领域，转向陀螺仪是决定车辆高速行驶稳定性、过弯循迹性的核心电子部件，本次还原的这款转向陀螺仪，正是针对1/10比例遥控车开发的专用航向稳定控制单元，其三维结构完全对标量产实物的装配逻辑与安装边界，可直接用于RC底盘布局规划、外壳结构设计、改装配件开发等场景。

从实际使用场景来看，这类陀螺仪多被应用在平跑、漂移、越野等各类1/10比例遥控车上，车辆在高速过弯、路面颠簸、急加速急减速的工况下，很容易出现转向过度、甩尾、走线偏移的问题，陀螺仪通过实时检测车辆的航向角变化，自动输出修正信号给转向舵机，抵消不必要的车身偏转，让车手能更精准地控制走线，尤其是在漂移赛、场地竞速赛这类对操控精度要求极高的场景中，陀螺仪的响应速度、安装适配性直接影响整车的操控表现。

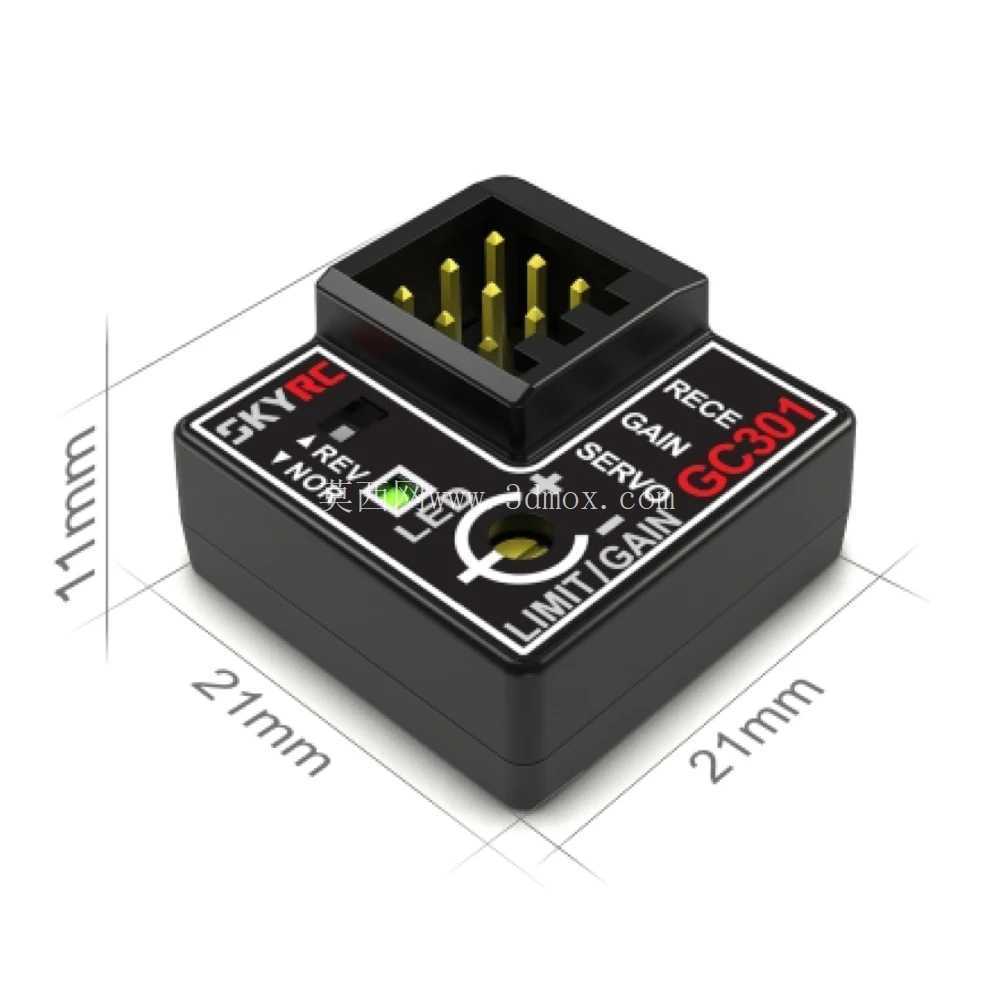

这款产品的结构设计完全围绕紧凑化、易安装的核心需求展开，整体外形为规整的立方体结构，三维尺寸严格控制在21×21×11mm，这个尺寸是经过多轮RC底盘空间适配验证的——1/10遥控车的接收设备舱普遍空间局促，既要避让舵机、电调、电池的安装位，又要保证陀螺仪的安装方向与车身航向轴对齐，21mm见方的底面尺寸可以适配绝大多数主流车型的设备舱安装位，11mm的高度不会突出设备舱上盖，避免与车壳产生干涉。外壳采用上下扣合的结构，边角做了小圆弧过渡，既避免安装时刮伤线材，也能提升外壳的抗冲击能力，毕竟RC车在行驶中难免遇到碰撞、翻覆的情况，外壳需要具备基础的防护能力，保护内部的PCB板与传感芯片不受损。

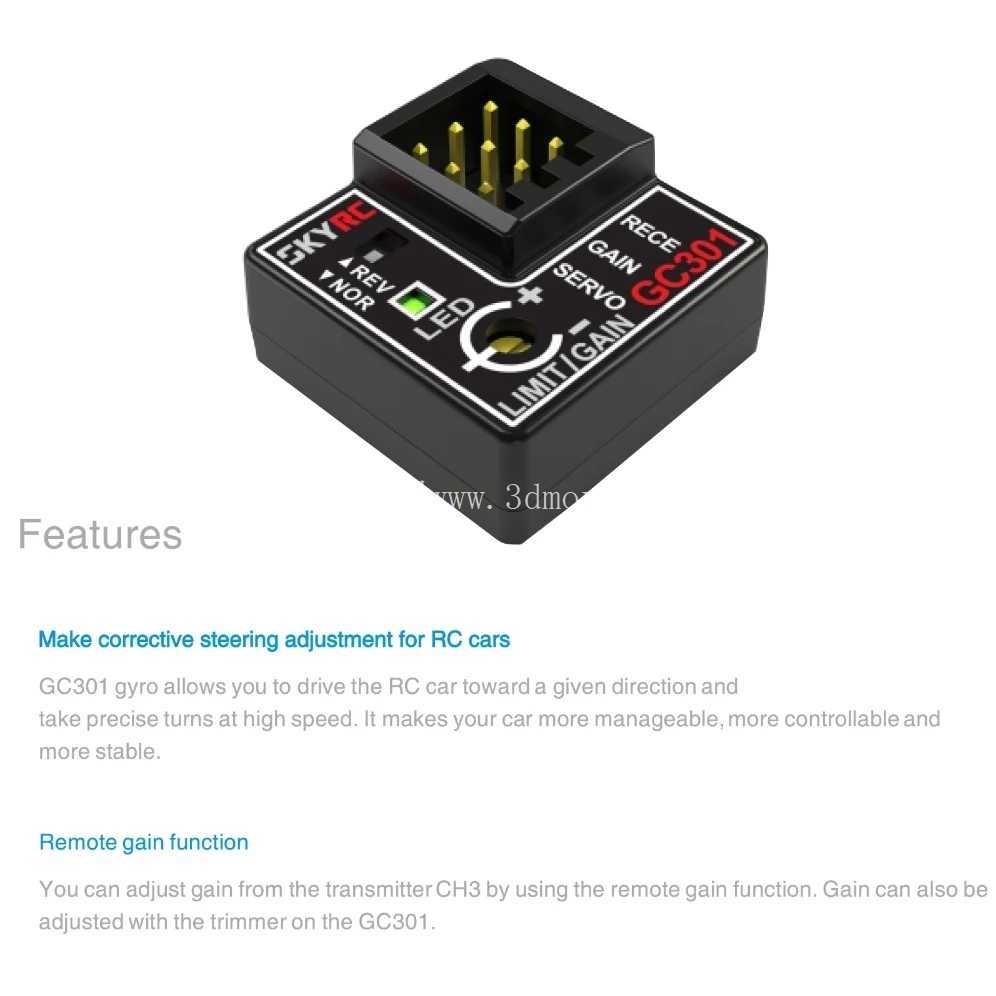

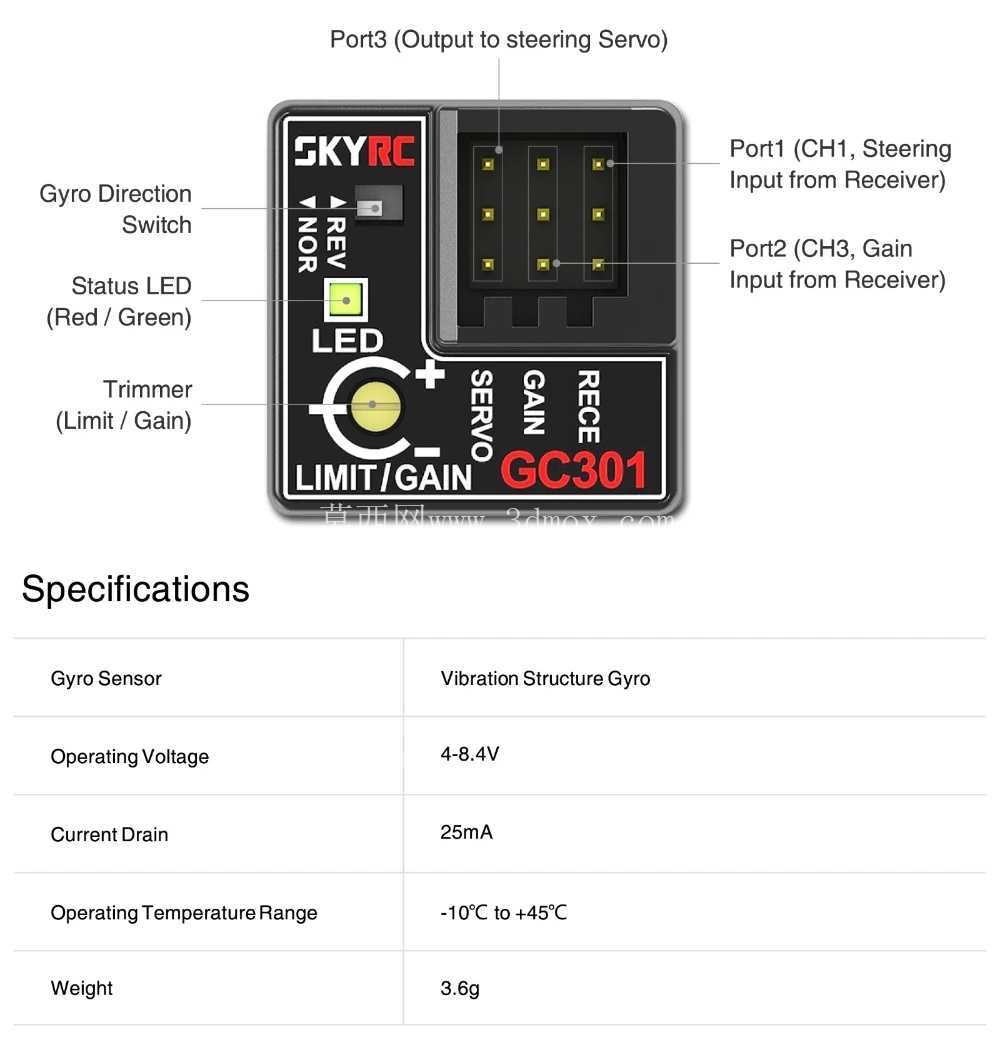

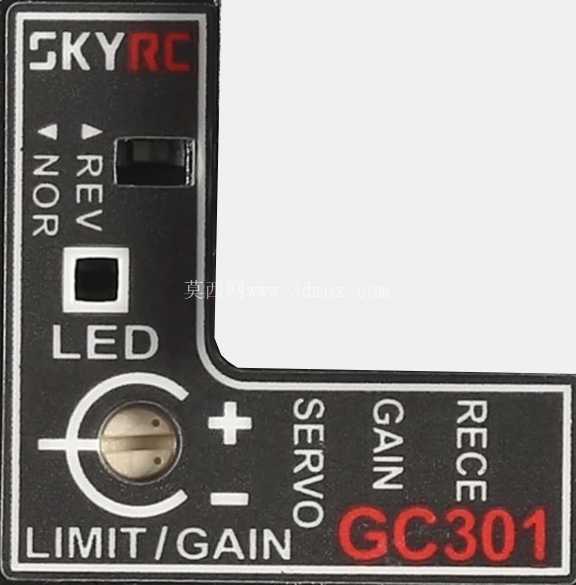

接口部分设计在壳体顶部，采用标准的排针接口，引脚定义直接匹配主流遥控接收机的信号输出规范，用户不需要额外改线就能直接插装，接口旁的壳体表面做了清晰的丝印标识，分别标注了信号、电源、增益调节、限位调节的对应位置，顶部还预留了状态指示灯的透光孔，通电后可以直观显示陀螺仪的工作状态，侧面的调节孔对应内部的电位器，不用拆开外壳就能直接调整增益大小与转向限位参数，调校过程非常方便。

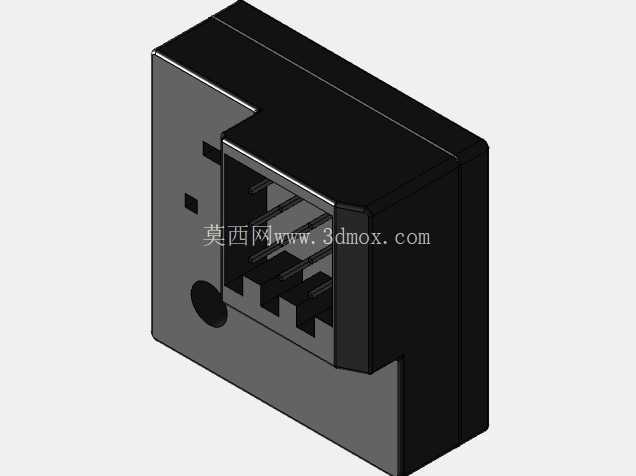

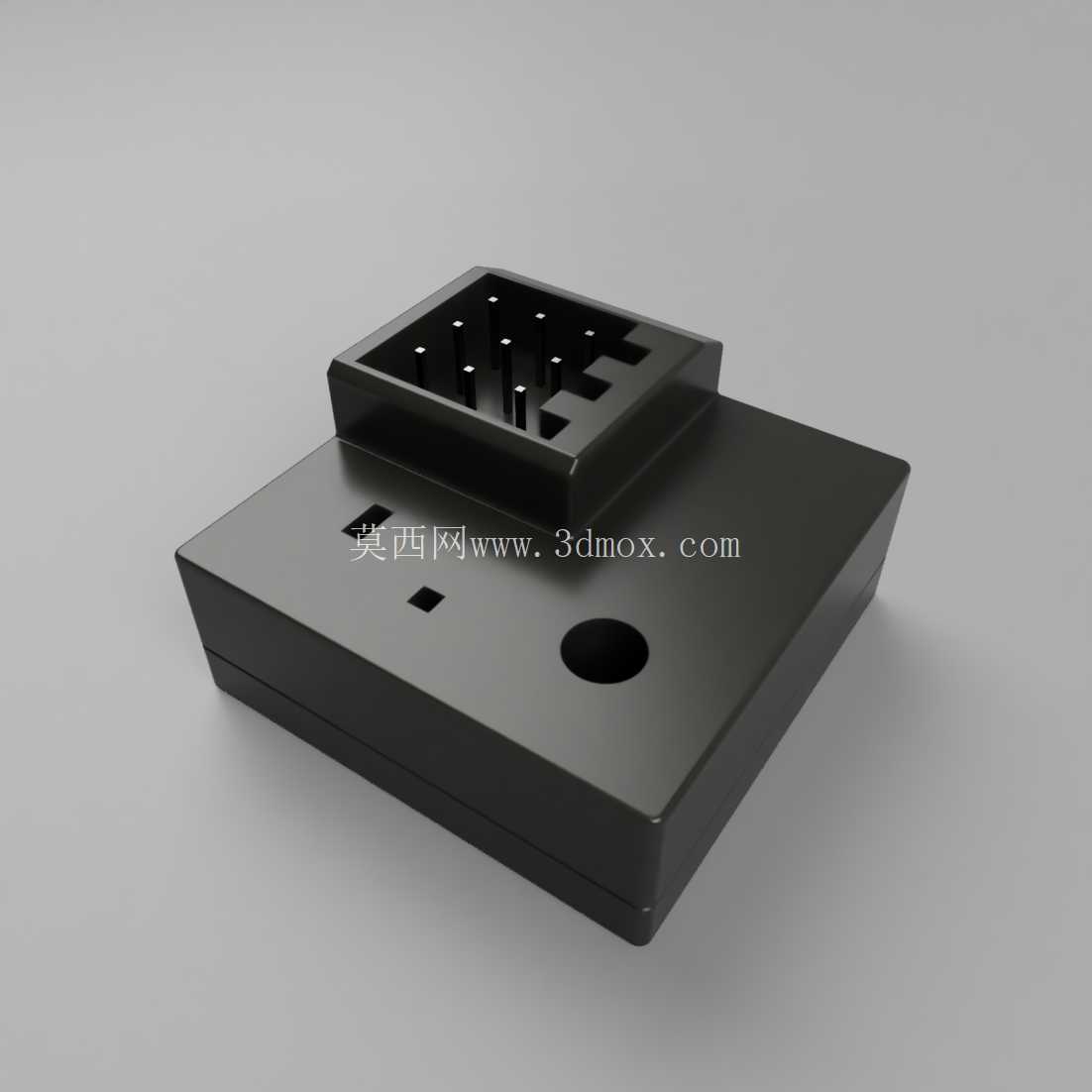

从建模还原的细节来看，整个模型严格还原了实物的安装点位，壳体底部预留了双面胶粘贴的基准平面，也对应了螺丝固定的孔位，用户既可以用常用的泡沫双面胶将陀螺仪粘贴在设备舱的平整位置，也可以用微型螺丝将其固定在专门的安装支架上，安装方式灵活适配不同的底盘布局。内部PCB的轮廓与接口位置完全对齐外壳的装配间隙，上下壳的扣合位、卡扣结构都做了1:1还原，如果是做外壳改装或者定制安装支架的设计，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸。

在功能特性上，这款陀螺仪支持4-8.4V的宽电压输入，可以直接兼容主流遥控车的接收机电平，不需要额外加装降压模块，工作电流控制在25mA左右，不会给车载电源带来额外的负担，工作温度范围覆盖-10℃到45℃，无论是户外低温场地还是夏季高温的竞速场景，都能保持稳定的工作状态。增益调节功能可以让用户根据不同的路面抓地力、车辆动力配置调整修正力度，抓地力低的漂移场地可以调高增益，提升车身的修正速度，高抓地力的平跑场地可以适当调低增益，保留更多的手动操控空间，限位调节功能则可以控制陀螺仪的最大修正角度，避免修正量过大导致转向角度超出舵机的物理行程，损坏舵机齿轮。

对于RC模型的结构设计从业者来说，这个模型的价值在于它提供了完全准确的安装边界与外形尺寸，在做新车底盘布局的时候，可以直接将这个模型导入装配体，提前规划接收设备舱的空间，预留出线材的走线路径，避免后期打样后出现设备装不下、接口被挡住的问题；对于改装配件开发者来说，可以基于这个模型设计专用的陀螺仪安装支架、减震固定座，进一步提升陀螺仪的抗震性能，因为发动机或者电机的震动如果直接传递到陀螺仪上，会导致传感信号出现噪声，影响修正精度，专门的减震支架可以过滤大部分高频震动，让陀螺仪工作更稳定；对于个人模型爱好者来说，这个模型也可以用于仿真车壳的内构制作，还原驾驶舱内的电子设备细节，提升模型的仿真度。

整个建模过程严格遵循实物的装配公差，外壳的壁厚、卡扣的配合量、接口的伸出高度都按照量产产品的实际参数还原，没有做夸张的简化或者变形，无论是做结构干涉检查、3D打印定制配件，还是做产品渲染展示，都能满足精度要求，不需要再做额外的尺寸修正。
