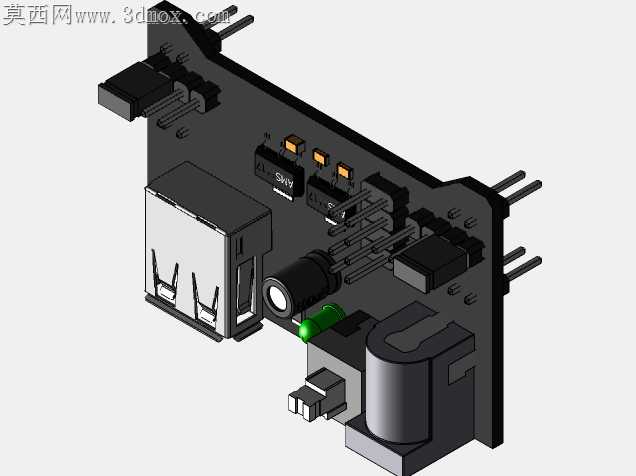

双路输出5V3V模拟供电电路板结构

这款双路输出供电板主要面向小型电子开发、嵌入式项目调试、桌面微型电子装置供电场景使用，能够同时提供5V与3.3V两路稳定直流输出，适配多数单片机最小系统、小型传感器模组、低功耗外设模块的供电需求，可直接嵌入到小型智能硬件、DIY电子作品、实验测试平台内部作为核心供电单元，替代零散的外接供电模块，减少项目内部布线杂乱的问题。在功能特性上，板载集成了标准DC直流电源输入插座，可适配常规外径5.5mm内径2.1mm的直流电源插头，同时搭载了双路USB-A型输出接口，既可以直接给外接USB设备供电，也能通过USB线为其他便携电子装置补能；板上预留了多组直插排针接口，可直接通过杜邦线与待供电的电路板连接，无需额外焊接接线端子，降低小批量试制阶段的装配工作量；板载的拨码开关与状态指示灯，可直观显示两路输出的通断状态，方便调试过程中快速切断某一路供电，排查电路故障。设计思路上，整体采用板载集成式布局，将输入接口、变压稳压元件、输出接口、状态指示元件全部排布在单块PCB基板上，元件排布避开了安装固定孔位，输入接口与输出接口分别布置在板卡的两个相邻侧边，方便在设备外壳上对应开出接口开孔，不会出现接口与外壳结构干涉的问题；稳压模块与电感元件预留了足够的散热空间，长时间带载运行时不会出现热量堆积导致的输出电压漂移问题。在安装边界上，板卡整体为不规则异形结构，适配特定小型设备的内部安装腔体，固定孔位间距匹配常用的塑料外壳安装柱尺寸，板上最高元件为USB接口与DC插座，整体元件高度控制在15mm以内，可嵌入到内部净空20mm以上的超薄设备外壳中，排针引脚伸出长度适配常规面包板与杜邦线的插接深度，不会出现插接过松导致的接触不良问题，整体结构紧凑，在有限的板卡面积内整合了全部供电所需的功能元件，无需额外搭配外围电路即可独立完成双路供电功能。
