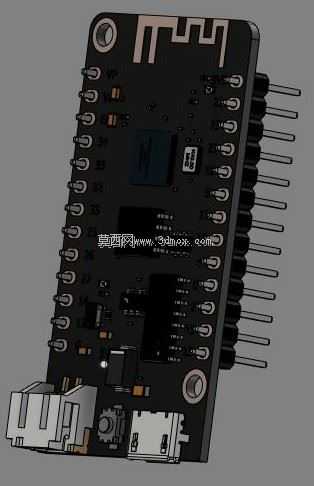

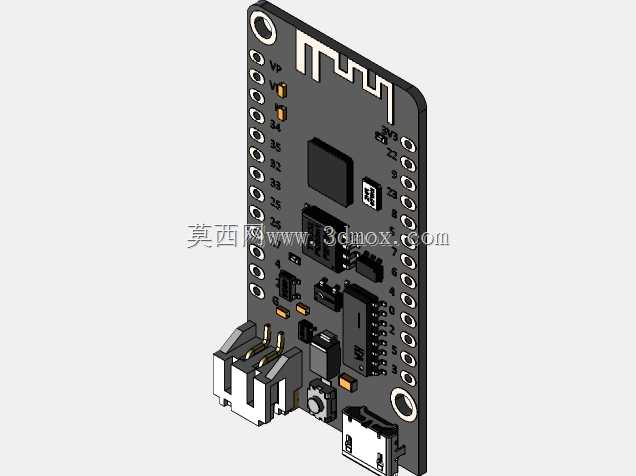

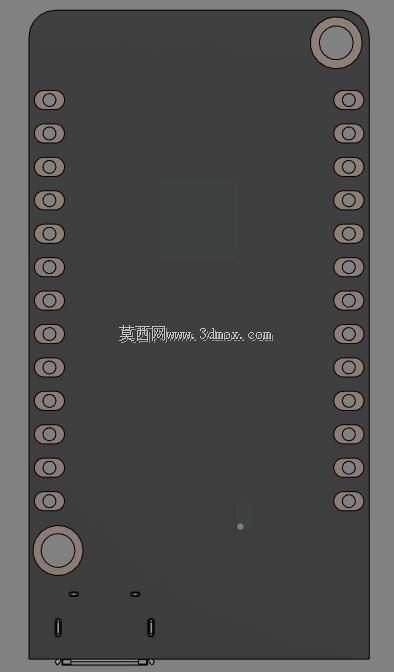

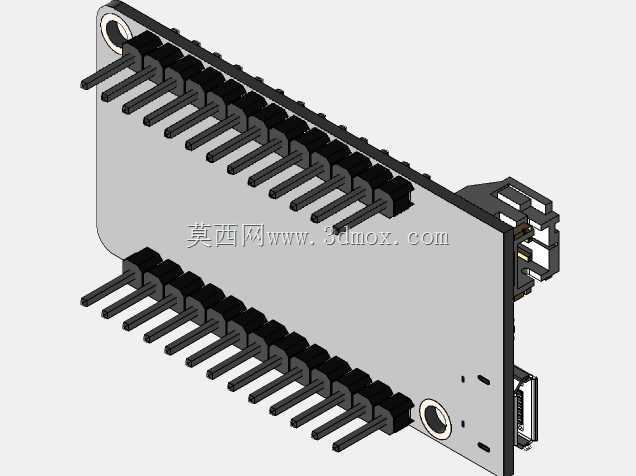

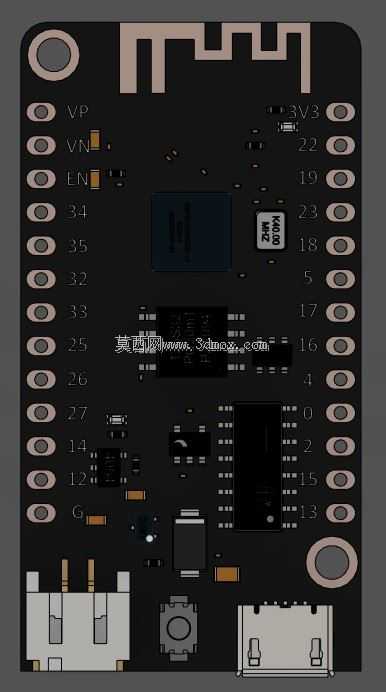

Lolin32 Lite微控制开发板结构建模

这款开发板的三维建模，核心服务于小型电池供电类嵌入式项目的结构适配需求，在便携式传感节点、小型物联网终端、桌面创意电子装置这类场景中，结构设计人员往往需要精准匹配开发板的安装孔位、接口突出高度、元件排布间隙，避免3D打印外壳或安装支架时出现干涉、接口对位不准的问题。建模过程中优先还原了板载元件的实际高度差，从排针引脚的伸出长度、USB接口的插接空间，到板载按键、复位元件的凸起尺寸，都按照实物测量的公差范围做了预留，确保结构件装配时不会出现元件被挤压、接插件无法完全插入的情况。安装边界的处理上，板体四周的定位孔做了沉台尺寸还原，对应M2规格螺丝的安装间隙留足了0.2mm的容差，既保证螺丝可以顺利穿入，也不会因为间隙过大导致板体固定后出现晃动。排针引脚的间距严格按照2.54mm标准排距建模，两侧排针的外轮廓、板载天线区域的净空范围都做了明确的结构避让，避免金属结构件靠近天线区域影响无线信号传输。接口部分的建模重点考虑了实际使用中的插拔空间，USB接口外侧预留了足够的插头插入深度，电池接口的位置也对应常见的PH2.0接插件尺寸做了空间预留，设计外壳时不需要额外调整接口开口位置。板体边缘的切割轮廓做了圆角处理，和实物板边的工艺倒角一致，避免结构装配时板边锐角和外壳内壁出现卡滞。从功能适配角度，建模时区分了板上不同高度元件的层级，主芯片区域的最高高度、电源模块元件的凸起高度都做了分层标注对应的结构参考，设计堆叠式扩展结构时，可以直接参考各区域的高度差做层间间隙设计，不需要反复核对实物尺寸。对于需要做嵌入式集成的项目，这个模型可以直接导入装配环境，和电池模块、传感元件、外壳结构做干涉检查，提前排查安装时的空间冲突问题，减少打样迭代的次数。
