Lolin32 Lite微控制器开发板复刻结构

做嵌入式项目搭原型的时候，经常会碰到手里的开发板安装孔位和自己设计的外壳、载板对不上的情况，尤其是小众改版的核心板，官方没放出公开的结构图纸，只能自己拿着卡尺一点点量，这次复刻的这款Lolin32 Lite核心板结构，就是在没有官方尺寸手册、没有公开PCB源文件的前提下，通过实物测绘、引脚通断测试、接插件匹配验证一步步做出来的，主要就是为了给做物联网终端、小型智能设备原型开发的结构工程师提供准确的安装参考，不用再反复拆板测量耽误项目进度。

从实际应用场景来说，这款核心板本身就是面向低功耗物联网项目设计的，常被用在小型环境监测节点、桌面智能外设、DIY创客项目、教学实验平台里，很多人做项目的时候会给它配3D打印的外壳，或者把它集成到定制的载板上，这时候如果结构尺寸不准，要么排针对不上插座，要么安装孔和铜柱错位，要么USB接口、复位按键的位置和外壳开孔偏差，装上去要么卡壳要么按键按不到，之前就碰到过好几次用网上随便找的模型做外壳，打样回来Micro USB接口偏了1.2mm，充电线插不进去，只能重新打磨外壳浪费时间的情况，所以做这个结构的时候首先卡的就是所有对外接口的位置公差。

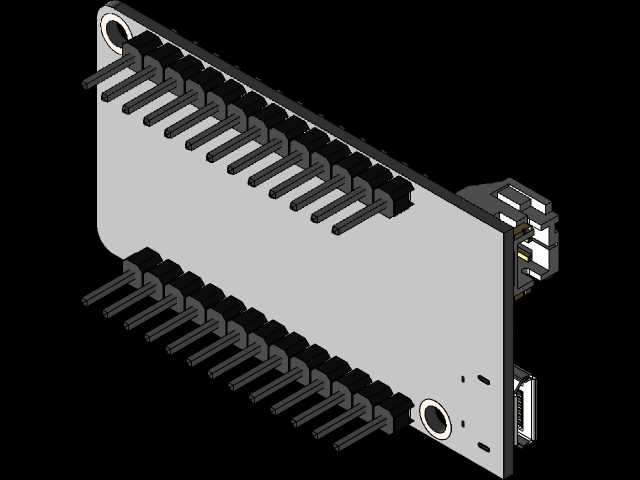

先说安装边界的控制，整个板卡的外形轮廓是按照实物1:1还原的，板厚取的是常规PCB的1.6mm，四个角的安装孔中心距反复核对了三次，孔内径做的是2.2mm，适配M2的铜柱或者自攻螺丝，孔中心到板边的距离留足了3mm的安全距离，不会出现螺丝孔太靠边打样的时候PCB崩边的问题。板上所有排针的间距严格按照2.54mm标准排针间距做的，两侧排针的外轮廓、引脚长度都和实物匹配，不管是做排针对接的载板，还是做预留排针让位槽的外壳，都不会出现干涉。

接插件部分的尺寸是测绘的重点，板端的Micro USB接口的凸台高度、接口深度都按照实物公头的插拔行程做了让位，外壳开孔的时候只要按照模型上的接口轮廓留0.2mm的间隙，就能保证充电线、数据线插拔顺畅，不会出现插到底还松垮或者插不进去的情况。板上的复位按键、用户按键的键帽高度、按压行程也都做了还原，外壳上对应的按键开孔位置偏差控制在0.1mm以内，不用额外做导向结构也能按到按键的触发点。

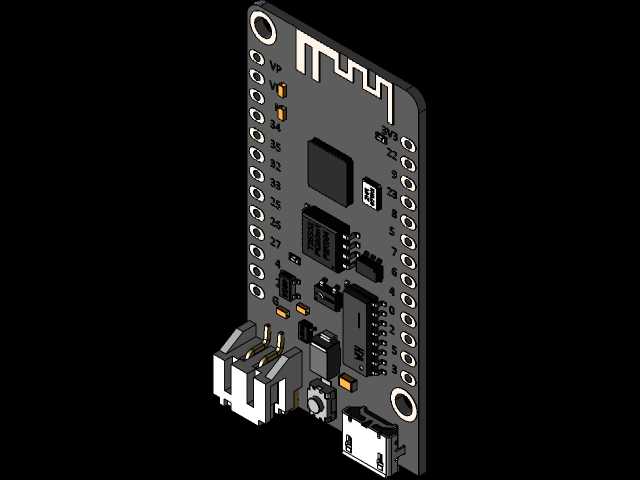

板上的元器件布局也按照实物的高度做了分层，最高的元件是USB接口和排针，高度大概8.5mm，其次是板上的稳压芯片、Flash芯片，高度大概3mm，最矮的是贴片电阻电容、LED指示灯，高度不到1mm，做外壳内部的筋位、避让槽的时候，可以直接参考模型里的元件高度来留间隙，不用再担心筋位压到板上的贴片元件造成短路。尤其是板上的WiFi天线区域，模型里特意把天线净空区的位置标出来了，做外壳的时候这个区域不要铺金属层、不要做太高的塑料筋位，避免影响2.4G信号的收发，之前做项目的时候就碰到过外壳筋位刚好挡在天线位置，WiFi信号强度掉了一半，传输距离从10米缩到2米的问题，这个细节在结构设计的时候很容易被忽略。

设计思路上没有做多余的简化，也没有把板上的元件全部省略成一个方块，而是把所有会影响结构安装、外壳设计的元件都做了还原，那些完全在板件内部、不会和外部结构产生干涉的 tiny 贴片元件就做了简化处理，既保证了结构参考的准确性，又不会让模型过于冗余，导入到装配体里的时候不会占用太多电脑资源，就算是配置一般的办公电脑也能流畅拖动、做干涉检查。

实际用这个模型做结构验证的时候，不管是把它装配到定制的物联网终端外壳里，还是和传感器载板做排针对接，所有配合位置的偏差都控制在3D打印FDM工艺的公差范围内，不用反复调整尺寸，打样回来就能直接装配。对于做嵌入式设备结构设计的工程师来说，不用自己再花一两个小时拿着卡尺测绘板卡，直接用这个模型就能快速完成外壳、载板的初步设计，能省不少前期测绘的时间，尤其是赶项目原型的时候，能把更多精力放在结构的可靠性、装配便利性上，而不是反复核对板卡的基础尺寸。另外做教学演示、项目方案展示的时候，这个模型也能直接用来做爆炸图、装配动画，比只用方块示意要直观很多，能让看方案的人快速明白板卡的安装位置、接口朝向，减少沟通成本。
