全地形车双横臂螺旋弹簧独立悬架结构

项目分类:汽车类 发布时间:2026-06-29 ID:1193274
  • 全地形车双横臂螺旋弹簧独立悬架结构

  这套悬架结构针对非铺装路面行驶的全地形车型开发,核心适配野外作业、户外穿越、特种作业通勤等复杂路况场景,能够在碎石路、泥泞路、起伏沟壑路面上保证车轮与地面的有效贴合,避免车轮悬空导致的驱动力丧失,同时缓冲路面传递到车架的冲击载荷,降低车架与车身的振动疲劳,提升驾乘人员的乘坐舒适性与车载部件的使用寿命。从结构布局来看,该悬架采用双横臂式独立悬架构型,上下控制臂均为叉形结构,内端通过铰接点与车架副车架连接,外端通过球铰与转向节相连,这种结构能够在车轮上下跳动时精准控制车轮的定位参数变化,将外倾角变化控制在合理区间,减少轮胎的偏磨损耗,同时保证转向过程中的车轮接地面积稳定,提升弯道行驶的抓地性能。

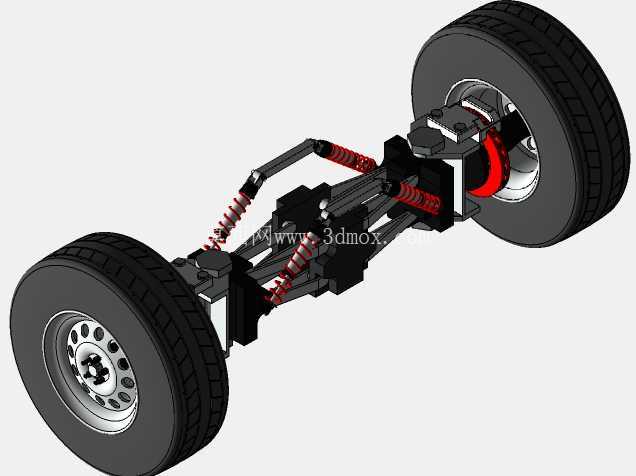

  弹性元件采用圆柱螺旋弹簧搭配筒式减震器的组合,螺旋弹簧承担垂直方向的载荷缓冲,减震器则负责衰减弹簧往复振动的能量,避免车辆经过颠簸后出现持续的余振,图中可见减震器与弹簧采用倾斜布置的方式,这种布置能够优化空间利用率,同时匹配悬架跳动过程中的刚度变化曲线,让悬架在小幅度颠簸时具备偏软的滤震表现,遇到大幅度冲击时刚度逐步上升,避免悬架击穿撞击限位块。转向节部分集成了盘式制动器的安装位,制动卡钳直接固定在转向节的凸台上,制动盘与轮毂刚性连接,车轮采用带深花纹的越野轮胎,轮毂为多螺栓固定的钢制结构,能够承受大扭矩输出与侧向冲击,适配全地形车大马力、高通过性的使用需求。

  设计过程中需要重点校核上下控制臂的铰接点坐标,通过运动学仿真模拟车轮从最大上跳行程到最大下跳行程的全行程运动,核对主销后倾角、主销内倾、车轮外倾、前束值的变化范围,确保参数变化符合车辆操控稳定性的要求,同时要核对减震器的行程范围,避免悬架运动过程中出现减震器拉脱或者顶死的情况。安装边界方面,上下控制臂的内端铰接点需要匹配副车架上的安装支座,支座的焊接强度需要满足垂直冲击、侧向力、纵向制动力的多工况载荷要求,螺旋弹簧的上下端分别对应弹簧座的安装凹槽,装配时需要保证弹簧的预压量符合设计值,避免车辆空载时弹簧出现松旷。转向节上的球铰安装孔需要与控制臂外端的球销尺寸匹配,保证配合间隙在合理范围,避免行驶过程中出现松旷异响。

  轮毂轴承的选型需要匹配车轮的额定载荷,保证在泥泞、涉水工况下的密封性能,防止泥沙进入轴承滚道导致磨损加剧。这套悬架的轮距参数适配常规中型全地形车的车体宽度,不会超出车身侧围的边界,避免越野过程中车轮与车身周边部件发生干涉,悬架的最大上跳行程预留了足够的轮胎跳动空间,即使轮胎在低胎压状态下发生形变,也不会与轮罩或者车架部件发生刮擦。在实际使用场景中,这套悬架能够应对连续起伏的炮弹坑路面,当一侧车轮遇到凸起抬升时,另一侧车轮不会受到连带抬升的影响,始终保持与地面的接触,保证四驱系统的动力能够有效传递到地面,在高速穿越碎石路面时,螺旋弹簧与减震器的组合能够快速过滤高频小幅振动,减少方向盘的打手现象,提升驾驶的操控精准度。设计时还考虑了维护便利性,减震器的上下固定点均采用螺栓可拆卸连接,后期更换减震器或者弹簧时不需要整体拆卸悬架结构,控制臂的铰接衬套采用可单独更换的橡胶衬套,能够缓冲行驶过程中的刚性冲击,同时衬套磨损后可以单独更换,降低维护成本。制动管路的走向沿着控制臂布置,通过管卡固定在控制臂的加强筋上,避免悬架跳动过程中管路被拉扯或者与周边部件发生摩擦破损,转向拉杆的连接点布置在转向节的摇臂位置,与悬架运动轨迹匹配,避免车轮跳动过程中出现转向干涉导致的方向盘抖动。
