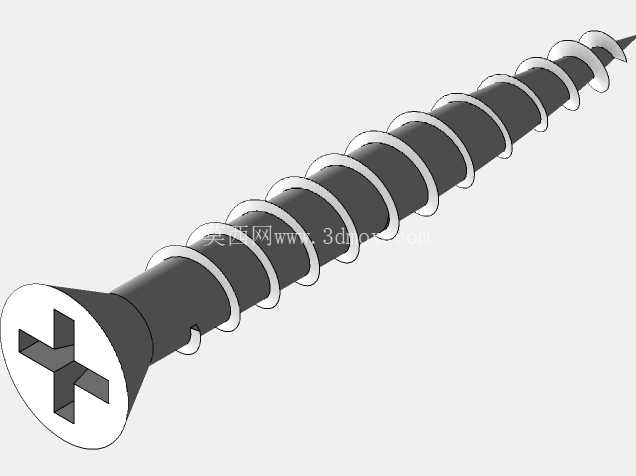

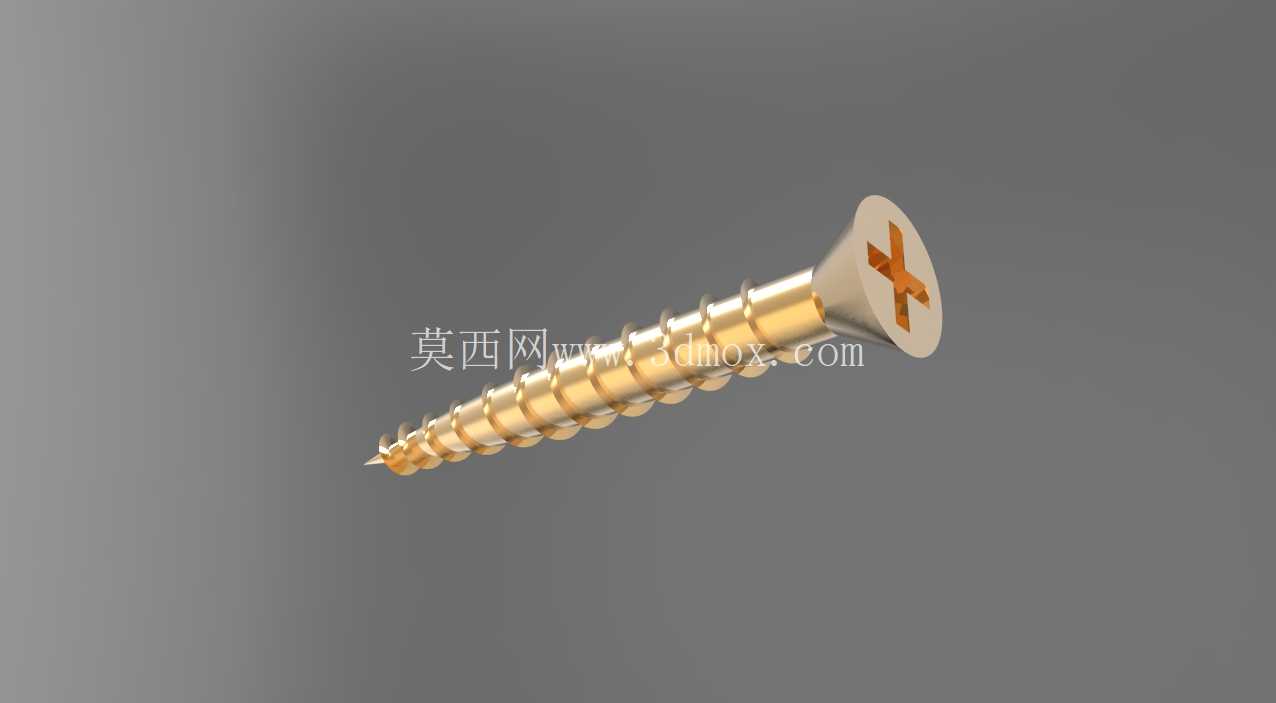

十字槽沉头自攻螺丝三维结构设计

　　在日常的结构装配场景中，十字槽沉头自攻螺丝是覆盖民用家电、小型机电设备、家具组装、钣金壳体连接等多领域的基础紧固件，不同于需要预先攻丝的机牙螺丝，这类自攻螺丝的螺纹牙型带有切削导向角度，在攻入预制底孔的过程中可以自行在被连接件上挤压成型匹配的内螺纹，省去了单独攻丝的工序，大幅提升中小批量装配、现场维修作业的效率。从结构设计的细节来看，这款沉头螺丝的头部采用90度锥角设计，装配完成后头部可以完全沉入被连接件的沉孔内，不会在连接表面形成凸起，既可以避免突出的螺丝头剐蹭操作人员、干涉其他零部件的安装空间，也能让装配后的外观面保持平整，广泛适用于对外观平整度有要求的壳体连接场景，比如塑料外壳组装、木质家具拼接、薄钣金覆盖件固定等工况。

　　螺丝的驱动槽采用十字槽设计，相比一字槽拥有更好的对中性，电动螺丝刀批头卡入后不容易滑出，能够传递更大的拧紧扭矩，同时十字槽的受力分布更均匀，反复拆装过程中槽口磨损的概率更低，适合需要多次拆装维护的连接点位。螺纹部分采用连续的等距三角牙型，牙尖经过圆角过渡处理，攻入过程中不会因为应力过于集中导致被连接件的底孔开裂，尤其是在塑料、密度板这类脆性或低密度材料上使用时，合理的牙型角度可以让螺纹和基材的咬合更充分，连接后的抗拔脱能力更强，不会因为轻微震动就出现松脱。

　　从安装边界的角度考量，这类沉头螺丝在设计装配孔时，需要根据螺丝的公称直径匹配对应的底孔尺寸，针对不同材质的被连接件底孔直径需要做对应调整：比如连接厚度1mm以内的冷轧钢板时，底孔直径比螺丝公称直径小0.2-0.3mm即可，保证螺纹可以充分咬合钢板；如果是连接ABS、PP这类塑料件，底孔直径可以适当放大0.1mm，避免攻入过程中塑料件因为挤压应力过大出现开裂；沉头孔的深度需要略大于螺丝头部的高度，保证装配后头部完全沉入平面以下，沉孔的锥角需要和螺丝头部的锥角保持一致，避免出现头部无法贴紧、装配后螺丝歪斜的问题。

　　在实际的设备选型过程中，这类螺丝的长度选择需要根据被连接件的总厚度确定，螺丝攻入底层基材的深度需要达到公称直径的2-3倍，才能保证足够的连接强度，如果是连接震动较大的机电设备，还可以配合螺纹胶使用，进一步提升防松性能。建模过程中需要重点关注几个关键尺寸的公差配合：头部锥角的角度公差需要控制在±1度以内，否则会出现和沉孔贴合不严的问题；螺纹的大径、中径公差需要符合通用紧固件的标准要求，保证和不同批次的预制底孔都有良好的适配性；十字槽的深度和宽度需要匹配标准十字批头的尺寸，避免出现批头无法卡入或者间隙过大导致滑牙的问题。另外螺丝尾部的导向端做了缩径倒角处理，攻入底孔时可以快速对准中心，不会出现偏斜攻入导致螺纹乱牙、孔位偏移的问题，即使是手工装配也能很顺利地完成定位。在不同的应用场景下，这类螺丝的表面处理也会有对应的差异，比如普通室内环境使用的镀锌层螺丝可以满足基础的防锈需求，在潮湿环境或者户外使用的场景则会采用不锈钢材质或者达克罗表面处理，提升抗腐蚀能力，建模时可以根据不同的使用场景调整材质参数，还原不同表面处理的质感。从结构受力的角度分析，沉头螺丝在拧紧过程中，头部锥面会和沉孔的锥面形成压紧力，将上下两层被连接件紧密压合，螺纹部分则承受轴向的拉力和横向的剪切力，合理的牙距设计可以让每一圈螺纹都均匀承受载荷，不会出现靠近头部的几圈螺纹应力集中导致滑牙的问题。在做整机结构设计时，选用这类标准件可以大幅减少非标紧固件的设计成本，同时市场上充足的供应链也能降低采购成本，缩短产品的生产装配周期，是轻量化装配、小零部件连接场景下性价比极高的紧固方案。
