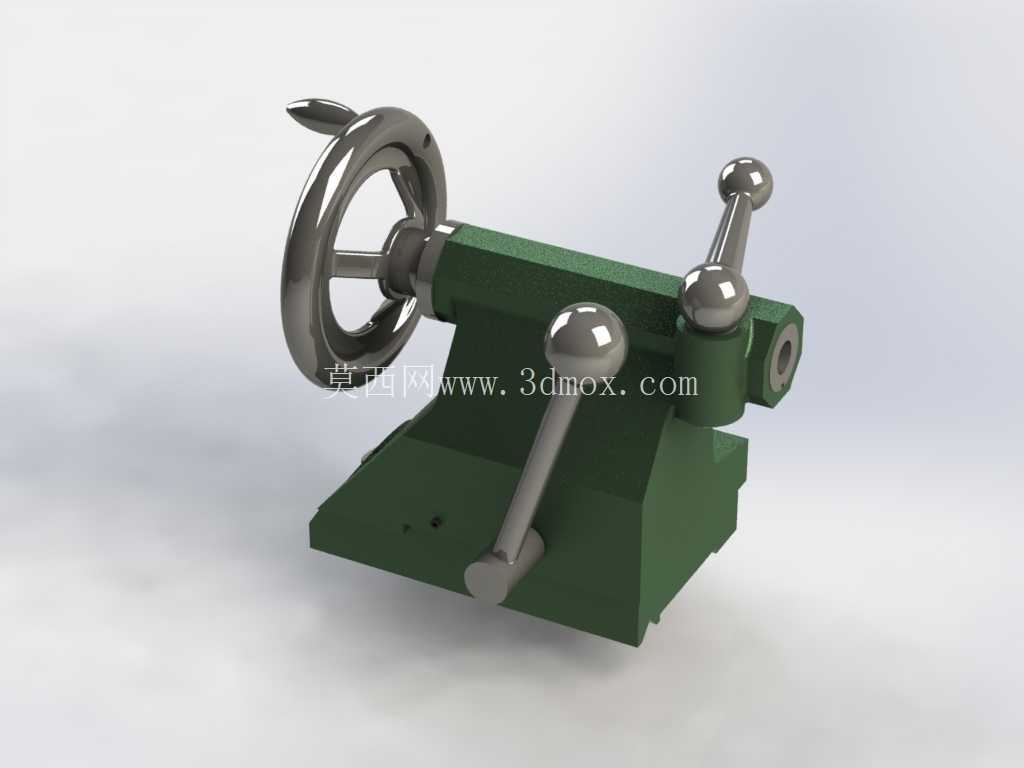

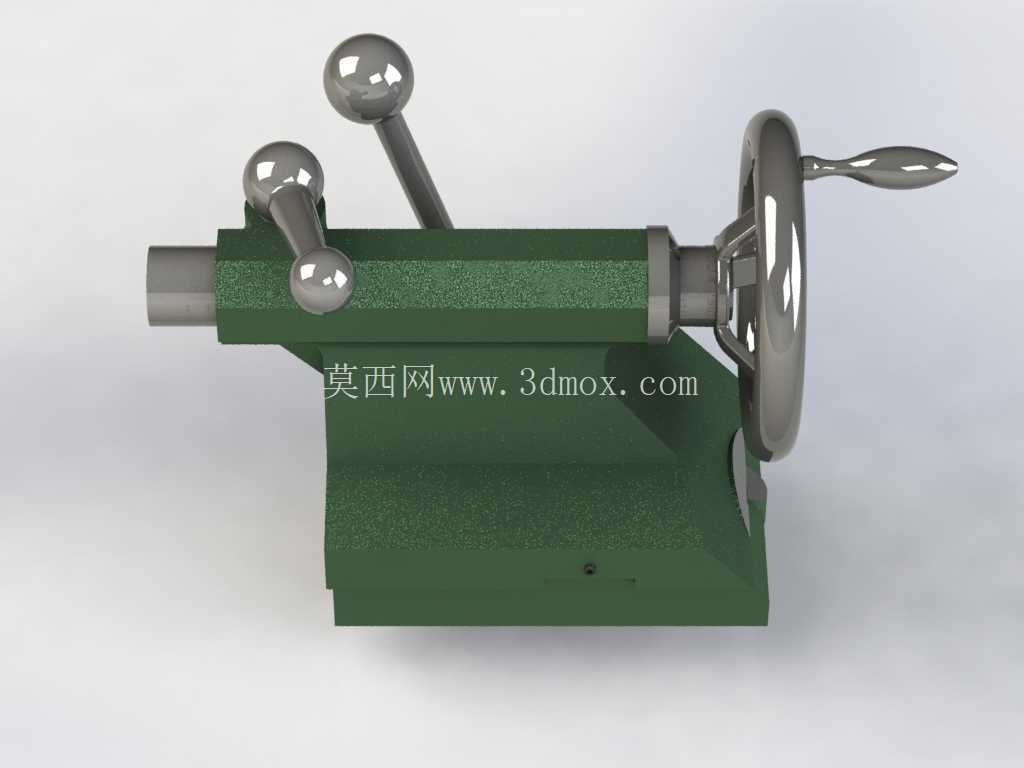

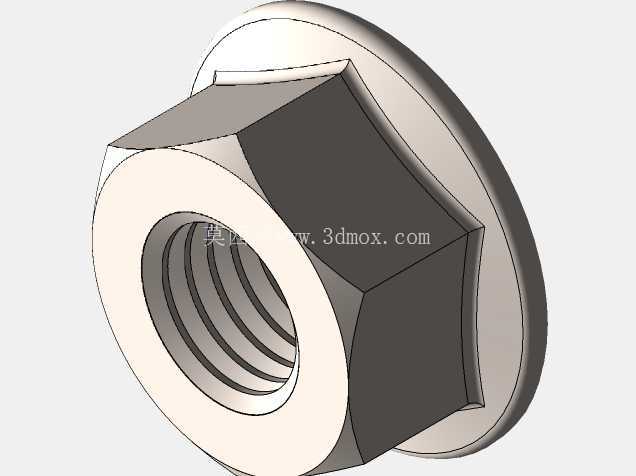

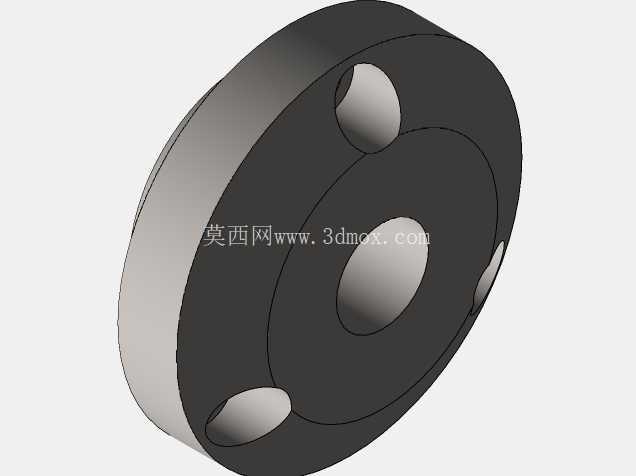

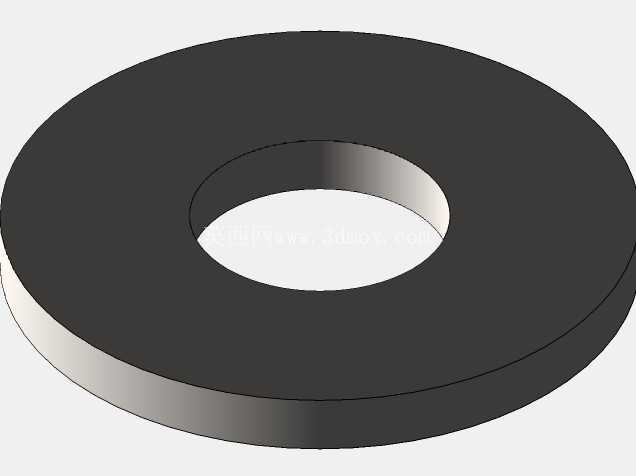

车床尾座机械结构三维设计模型

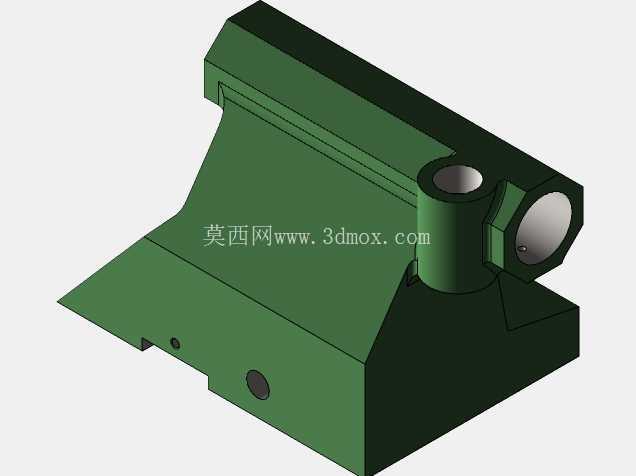

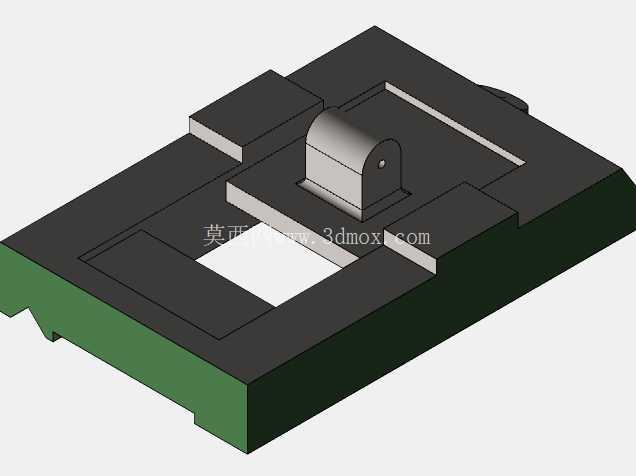

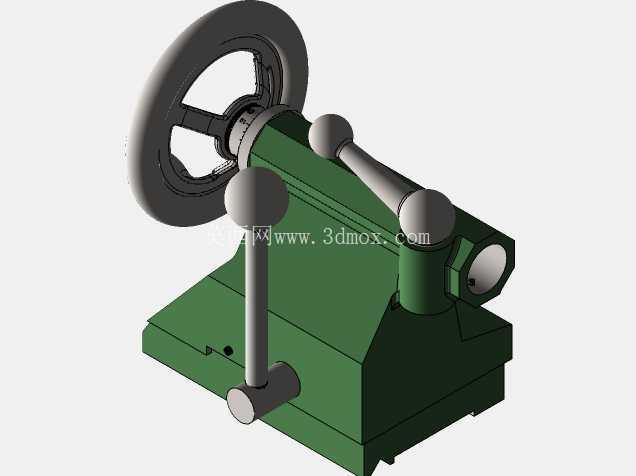

　　在普通卧式车床、小型仪表车床以及部分外圆磨床的加工场景中，尾座是直接决定长轴类零件加工精度、装夹稳定性的核心配套部件，其结构设计的合理性会直接传导到工件的圆度、同轴度以及表面加工质量上。这款尾座的整体结构采用分体式铸造基座设计，底座部分预留了与机床床身导轨匹配的安装滑槽，安装时可通过床身侧面的锁紧机构将尾座固定在床身导轨的任意轴向位置，适配不同长度工件的装夹需求，基座底部的滑槽与床身导轨的配合面经过刮研工艺处理，配合间隙控制在0.02mm以内，避免加工过程中尾座出现偏移或晃动。尾座的核心功能分为两部分，一是对长轴类工件的自由端提供回转支撑，二是搭载钻头、铰刀、中心钻等孔加工刀具完成轴向进给加工。

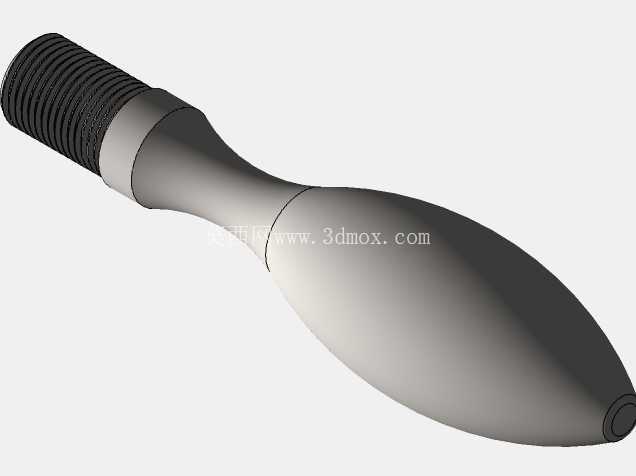

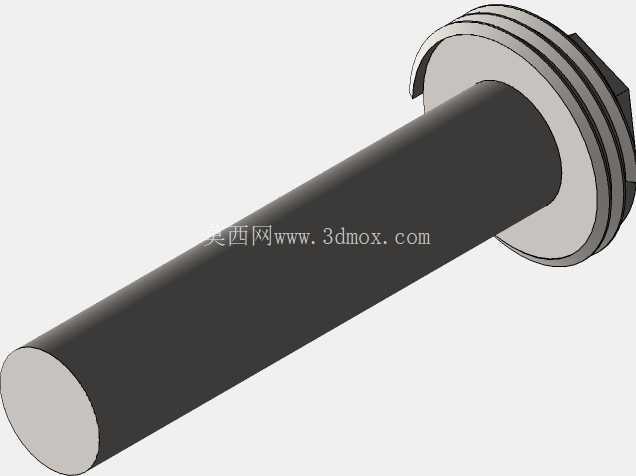

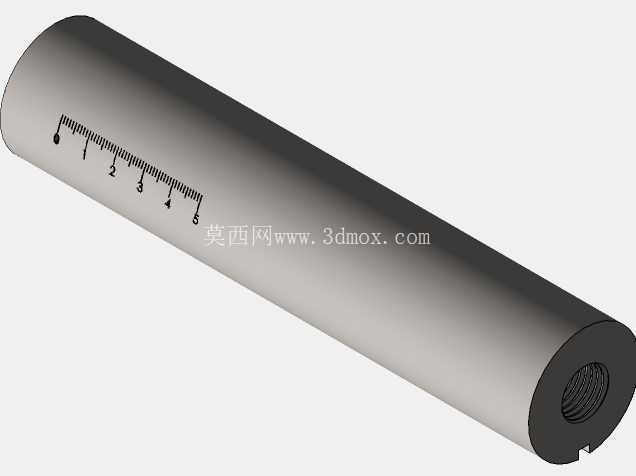

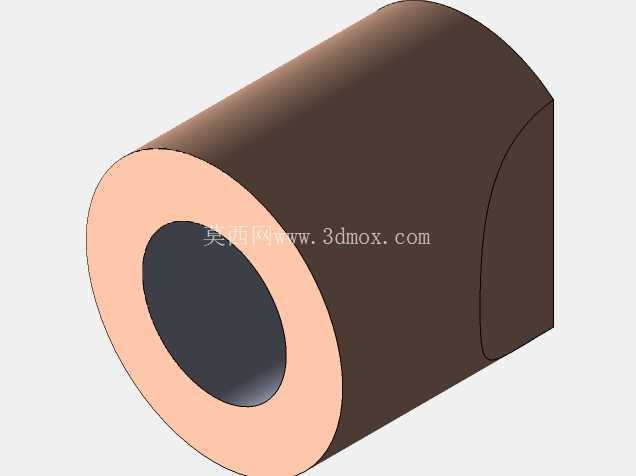

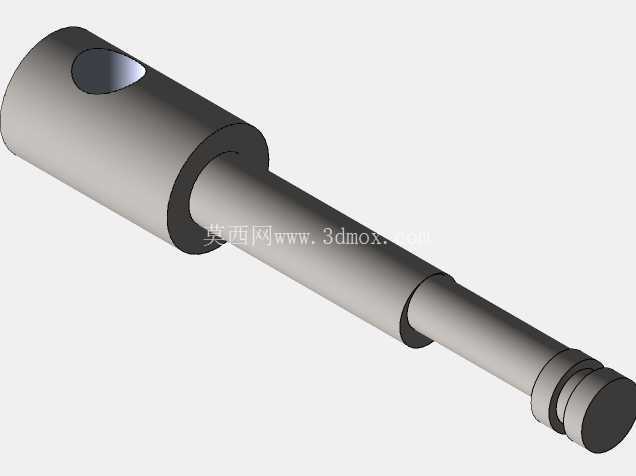

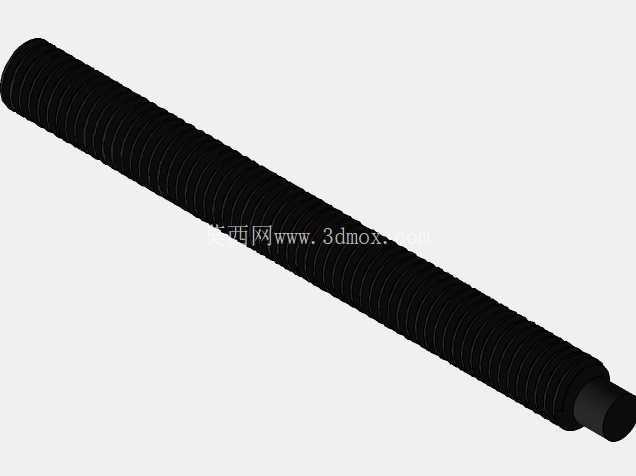

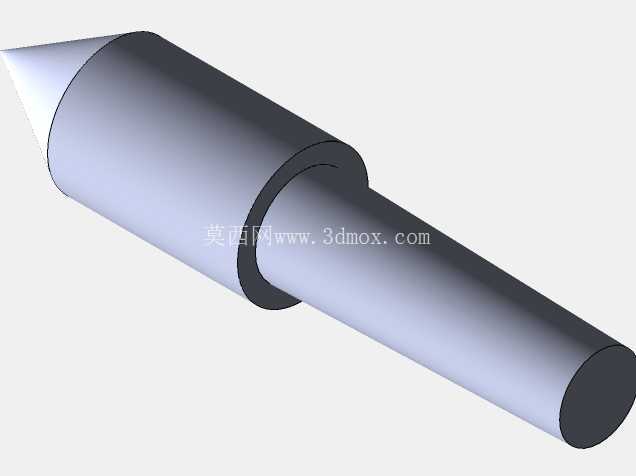

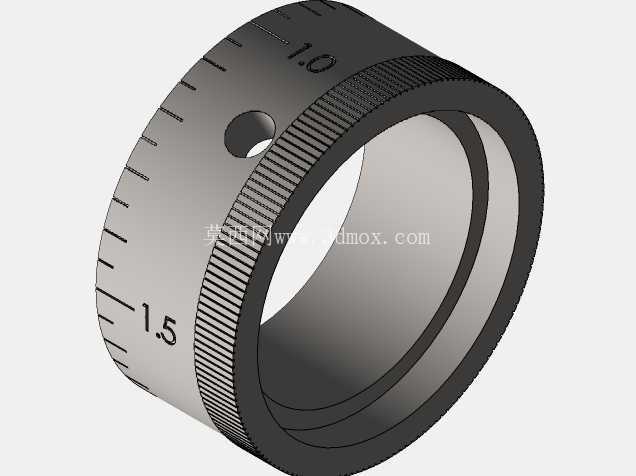

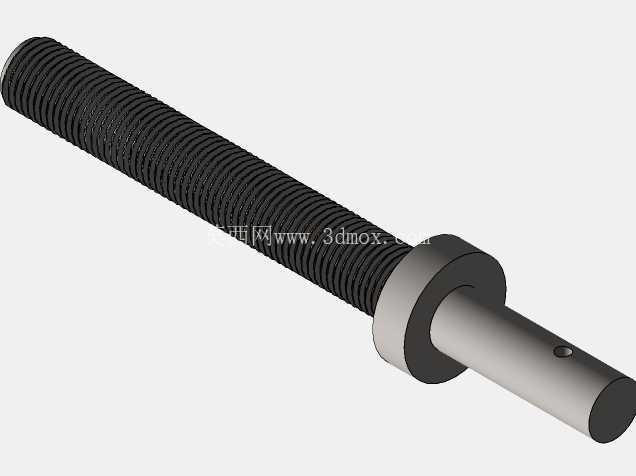

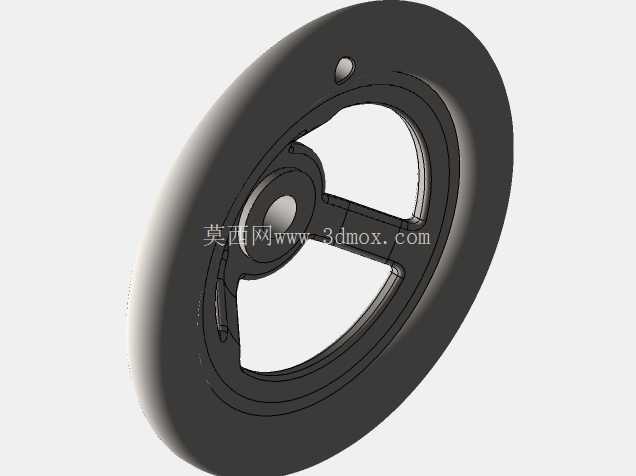

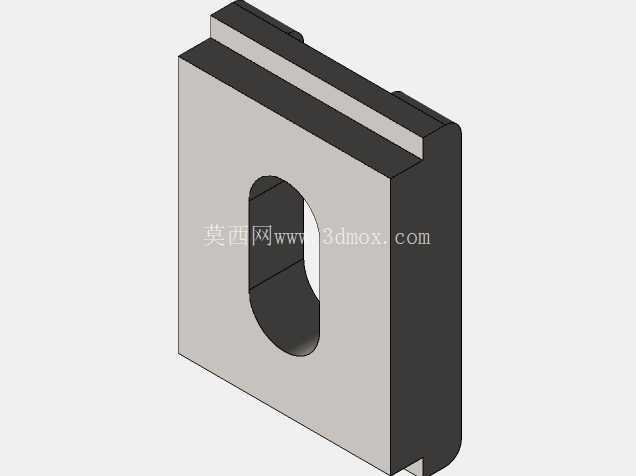

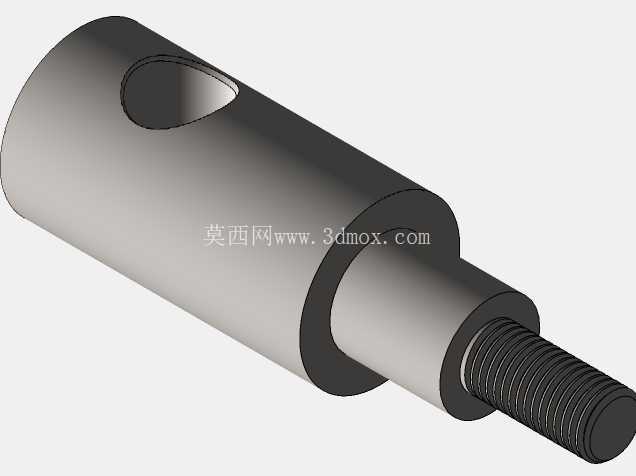

　　针对支撑功能，尾座的套筒内孔采用莫氏锥度设计，可直接安装标准顶尖，套筒的轴向移动通过手轮驱动丝杠副实现，手轮的轮缘做了滚花防滑处理，操作时可通过转动手轮精准控制套筒的伸出长度，套筒伸出的最大行程根据常规车床加工需求设计，可覆盖大部分中小尺寸轴类零件的顶紧需求，套筒侧面设置有锁紧手柄，当套筒调整到合适位置后，扳动锁紧手柄即可通过内部的楔形压紧块将套筒完全锁死，避免加工过程中套筒出现轴向窜动。针对孔加工功能，尾座的套筒进给机构带有微调刻度，每转动手轮一格对应的进给量为0.05mm，可满足钻孔、铰孔时的精准进给控制需求，避免进给量过大导致刀具崩损或孔壁粗糙度不达标。

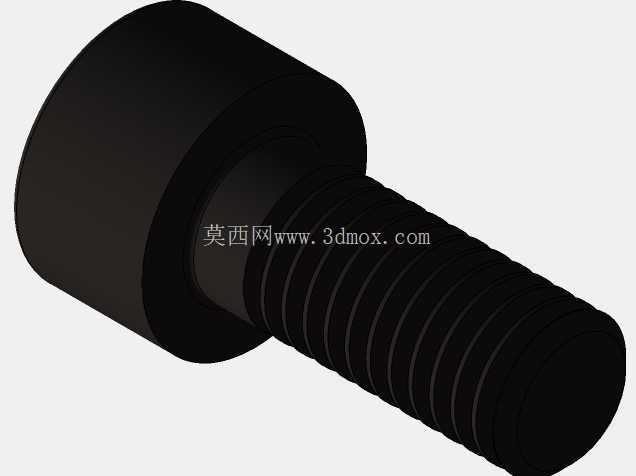

　　尾座的上部结构与底座之间设置有横向偏移调整机构，通过调整两侧的调节螺钉，可让尾座上部相对于底座产生微小的横向偏移，偏移量可通过侧面的刻度标尺直接读取，这一结构主要用于车削小锥度的长锥面工件，无需额外调整刀具角度即可完成锥度加工，大幅提升小锥度长轴的加工效率。从安装边界来看，这款尾座的整体宽度适配常规中小型卧式车床的床身导轨间距，底座的安装滑槽宽度与标准车床导轨的宽度匹配，无需额外改造即可直接安装在同规格的车床上，尾座的整体高度与同型号车床的主轴中心高完全一致，安装后顶尖的中心与主轴中心的同轴度误差控制在0.01mm以内，无需额外进行中心高校准即可投入使用。在结构设计的细节上，尾座的所有操作手柄都设置在操作人员易于触及的位置，锁紧手柄的操作力经过优化，单手即可完成锁紧与松开操作，手轮的转动阻尼适中，既不会因为阻尼过小导致进给时出现窜动，也不会因为阻尼过大增加操作人员的劳动强度。尾座的壳体采用铸铁材质铸造，内部的丝杠、螺母、锁紧机构都设置有润滑油道，日常维护时可通过预留的注油孔加注润滑油，降低运动部件的磨损，延长设备的使用寿命。

　　在实际加工场景中，当加工长度与直径比大于10的细长轴类零件时，仅靠主轴卡盘装夹会因为工件自身刚性不足在切削力作用下产生让刀变形，此时使用尾座顶尖顶住工件的中心孔，可大幅提升工件的装夹刚性，将切削过程中的振动幅度控制在允许范围内，保证加工后的工件尺寸精度与形位公差符合要求；当需要在轴类零件的端面加工中心孔、钻孔或者铰孔时，可将对应的刀具安装在尾座套筒的锥孔内，通过转动手轮控制进给完成加工，无需二次装夹工件即可完成多工序加工，减少装夹找正的辅助时间。此外，这款尾座的结构也可经过小幅改造后应用在小型回转工作台、专用焊接工装等设备上，作为回转工件的辅助支撑部件使用，拓展了其应用场景。
