BT50手动万能角度铣头加工中心配套结构

　　在重型箱体类零件、大型焊接结构件的多面铣削加工场景中，传统立式加工中心受主轴朝向限制，往往需要多次装夹找正才能完成不同角度面的加工，不仅装夹辅助时间占比高，多次装夹带来的基准偏移误差也会直接影响零件形位公差，而适配BT50主轴的手动万能角度铣头，正是为解决这类加工痛点设计的机床附件。这款铣头可直接安装在主轴功率30kw级的BT50锥孔加工中心上，通过手动调整旋转刻度盘，能实现输出轴相对于机床主轴的任意角度偏转，覆盖0-90度甚至更大范围的角度加工需求，无需二次装夹工件即可完成斜面、斜孔、侧向型面的铣削、钻削、镗削加工，在模具型腔加工、大型机架焊接后加工、重型阀体多面加工等场景中，能将单工序装夹次数减少60%以上，有效缩短加工辅助周期。

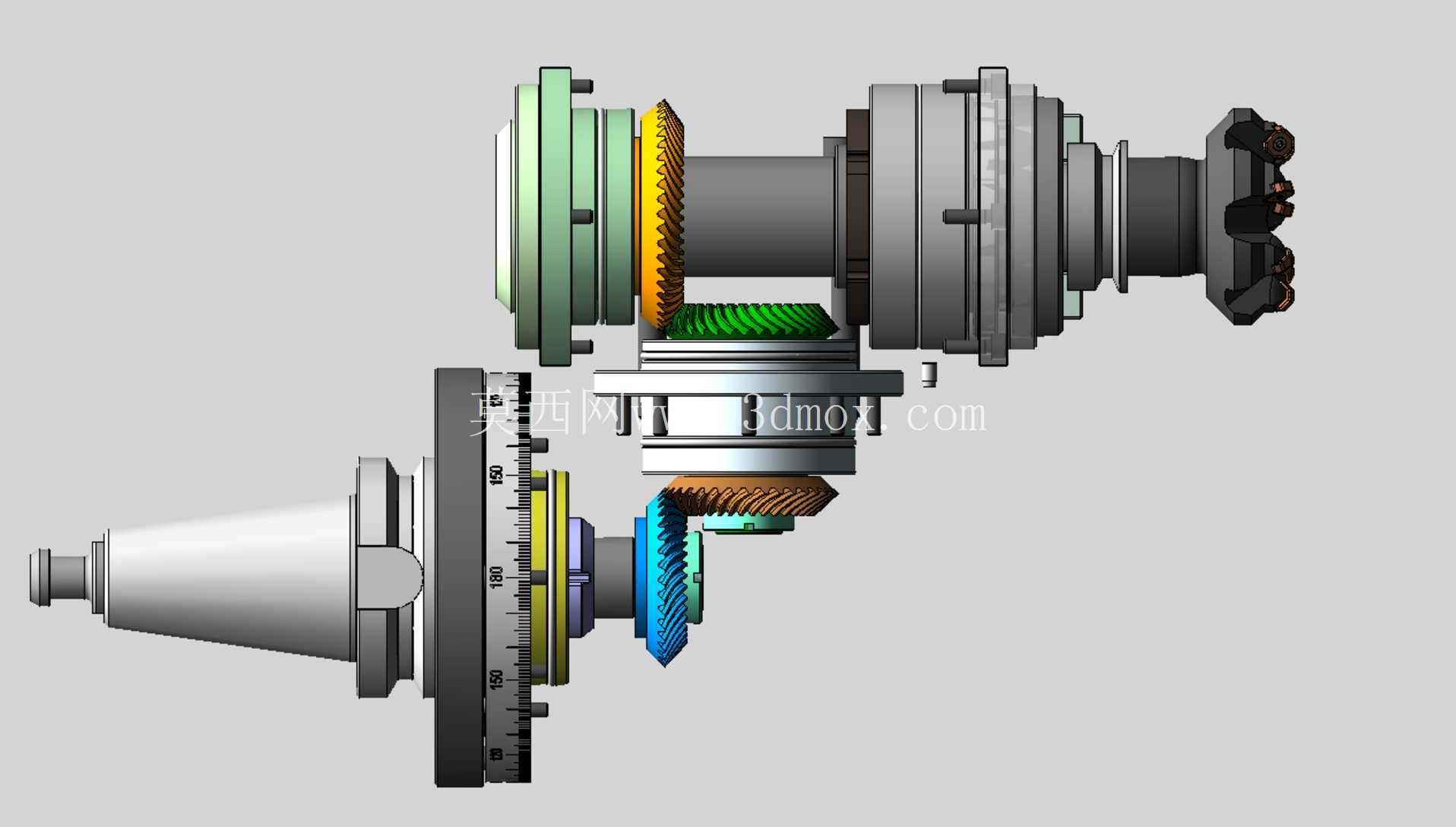

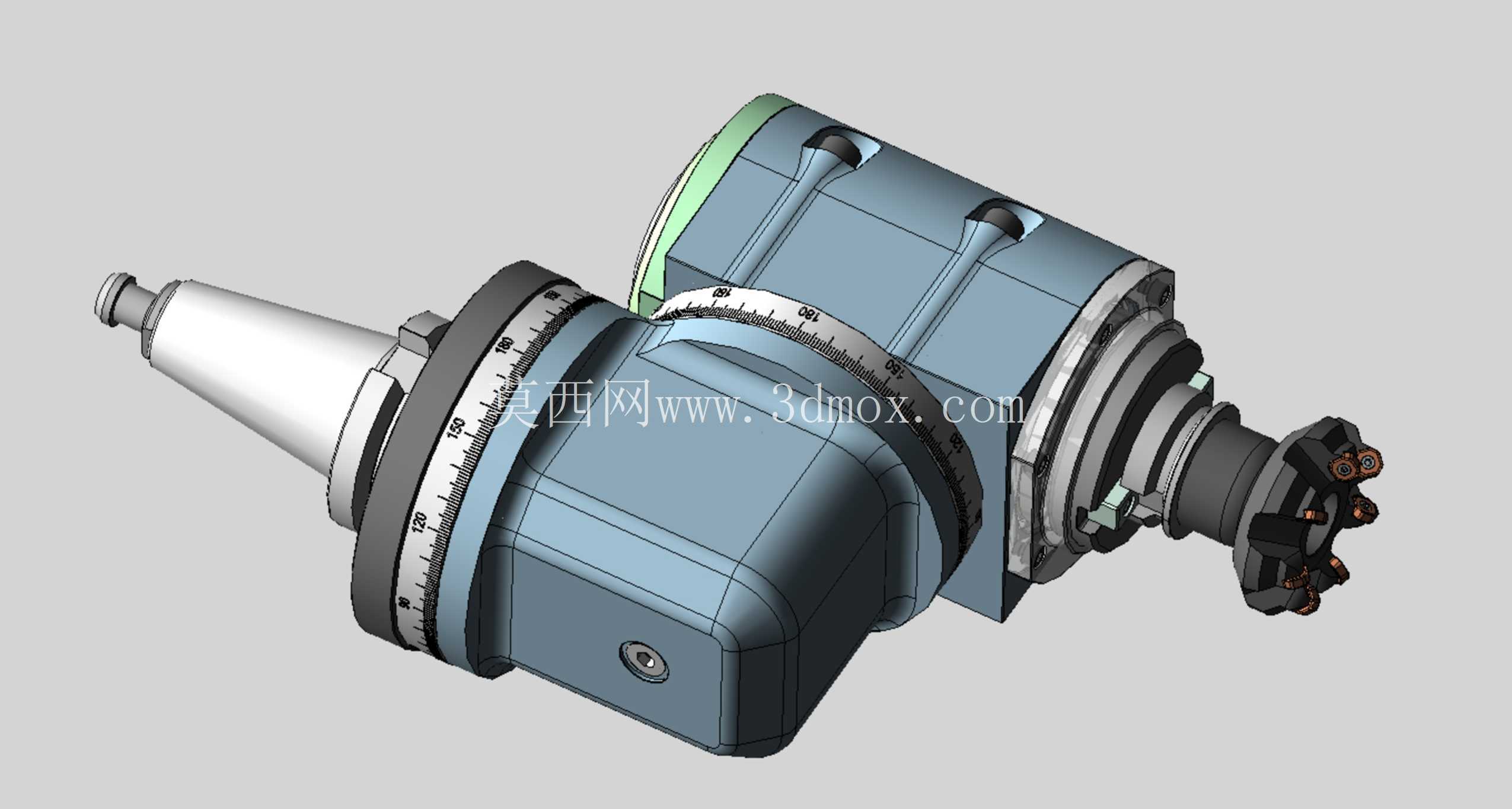

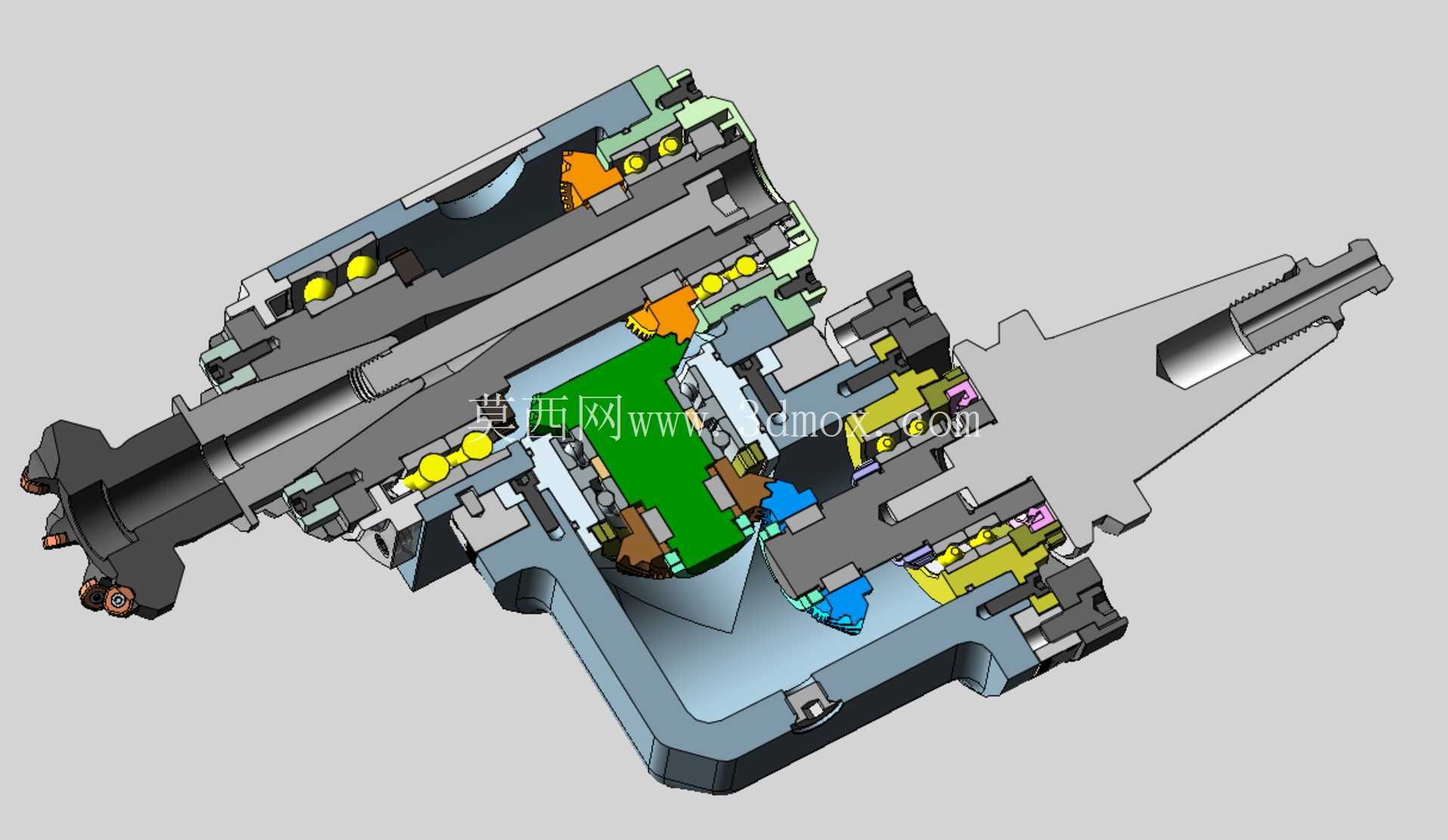

　　从结构设计来看，该铣头内部采用螺旋锥齿轮组实现动力的变向传输，齿轮啮合间隙经过预紧调整，可保证大扭矩切削下的传动稳定性，内部支撑采用计算选型的高精度角接触轴承配对安装，既能承受铣削过程中的径向切削力，也能抵消轴向进给力带来的载荷，避免输出轴出现挠曲变形影响加工精度。铣头的连接端采用标准BT50锥柄结构，和机床主轴的配合锥度贴合精度符合机床附件通用标准，拉钉位置匹配加工中心的主轴拉爪结构，安装时可实现快速拉紧定位，无需额外改造机床主轴结构。角度调整部位设置了双刻度环，分别对应水平旋转和俯仰旋转的角度读数，刻度分辨率满足常规加工的角度调整精度要求，调整到位后通过周边的锁紧螺栓将旋转部位刚性固定，避免切削过程中出现角度偏移。

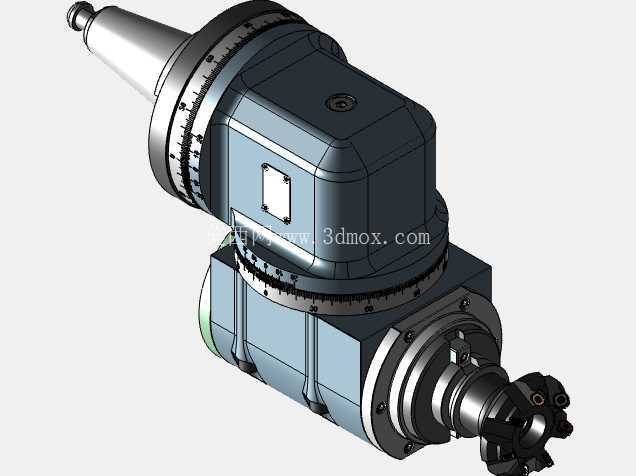

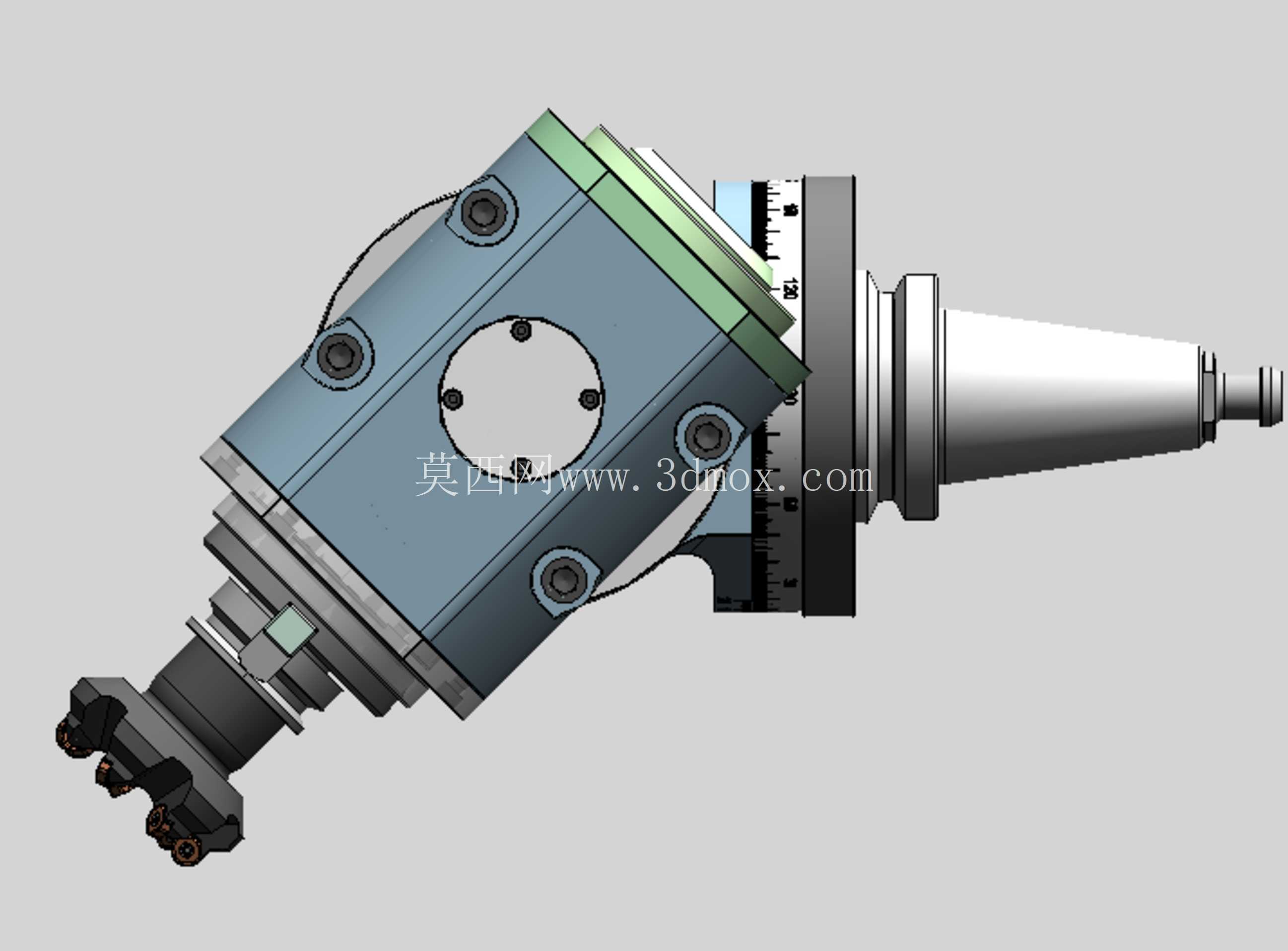

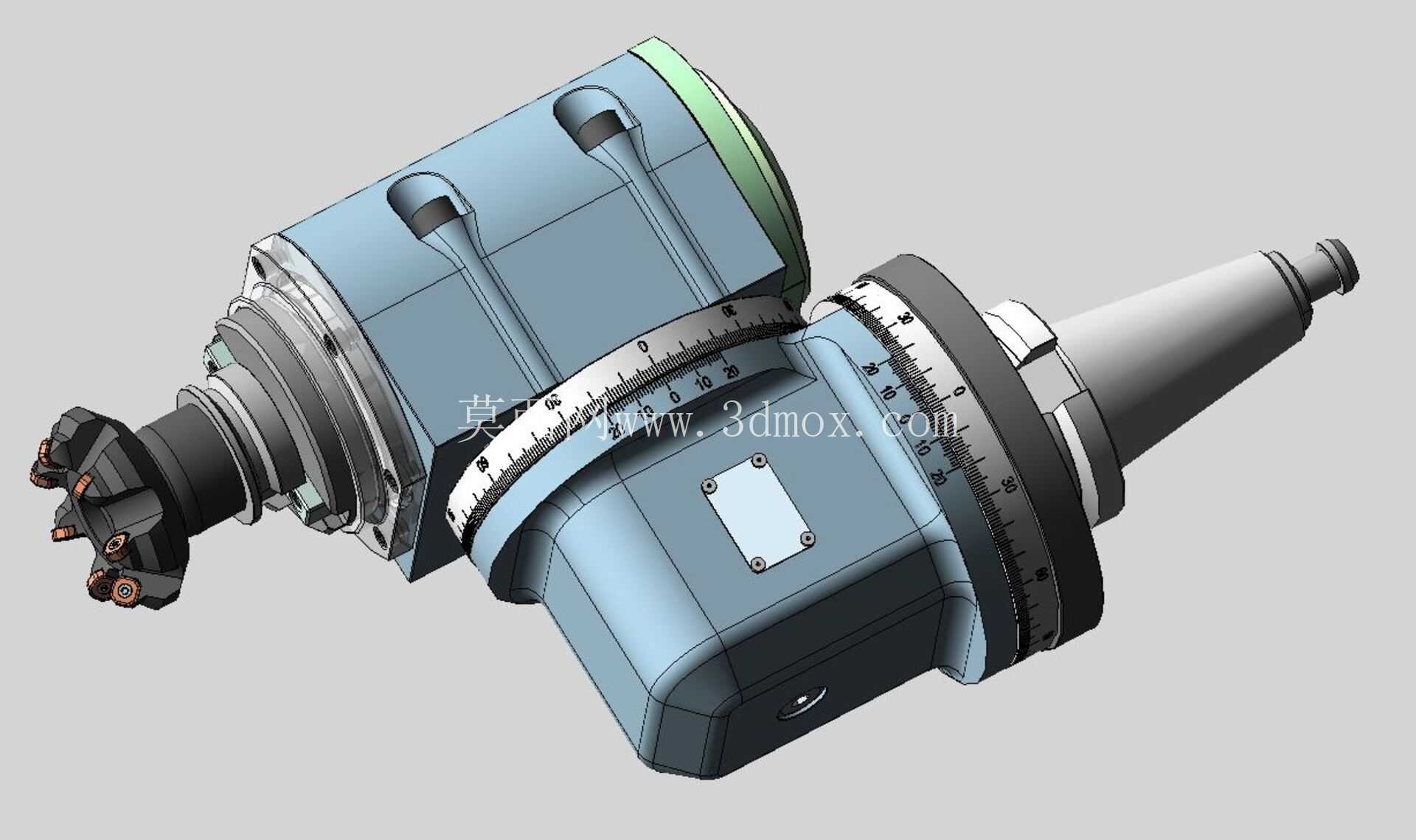

　　铣头的壳体采用高强度铸铁材质，壁厚经过受力优化，在保证整体刚性的前提下控制了自身重量，避免过重的附件增加机床主轴的负载，壳体外部设置了多个吊装孔和扳手卡位，方便现场安装调整时的操作。从安装边界来看，该铣头安装后从主轴端面到输出轴端面的悬伸长度经过控制，在保证内部齿轮安装空间的前提下尽可能缩短悬伸量，降低切削时的力矩对主轴轴承的影响，输出端的刀具接口采用通用的标准刀柄接口，可适配常规的铣刀杆、钻头、镗刀等切削工具，无需定制专用刀具。在实际加工应用中，这类手动万能角度铣头适合加工中心的固定角度多面加工场景，相比自动分度的铣头成本更低，结构更简单可靠，维护保养难度小，对于小批量多品种的零件加工车间适配性更强。

　　设计过程中需要重点考虑锥柄连接的刚性、齿轮传动的噪音与寿命、轴承的润滑密封结构，以及角度锁紧后的刚性表现，避免大切深切削时出现振刀问题。壳体上的密封结构采用多层密封圈设计，防止切削液和金属碎屑进入内部传动腔，延长齿轮和轴承的使用寿命，外部的观察盖板可方便日常检查内部润滑脂状态，无需完全拆解即可完成维护保养。输出轴的前端设置了端面键结构，用于传递切削扭矩，避免刀具在重切削时出现打滑现象。角度刻度环的位置设置在操作人员便于观察的高度，调整角度时无需俯身即可清晰读取刻度数值，锁紧螺栓的位置也预留了足够的扳手操作空间，单人即可完成角度调整与锁紧操作，无需额外辅助人员。在粗加工场景下，该铣头可承受大进给量的面铣加工，精加工时也能保证足够的回转精度，满足型面加工的表面质量要求。
