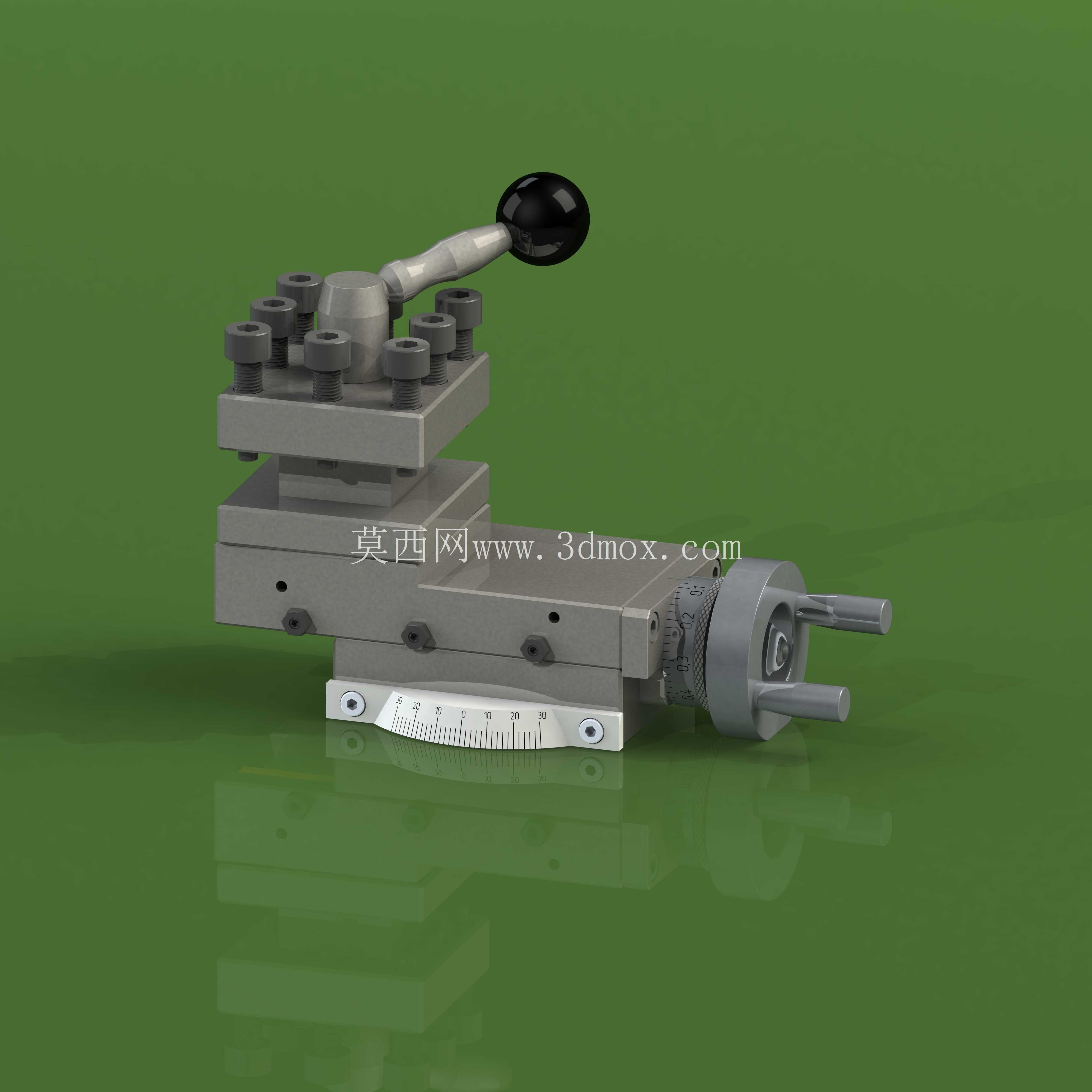

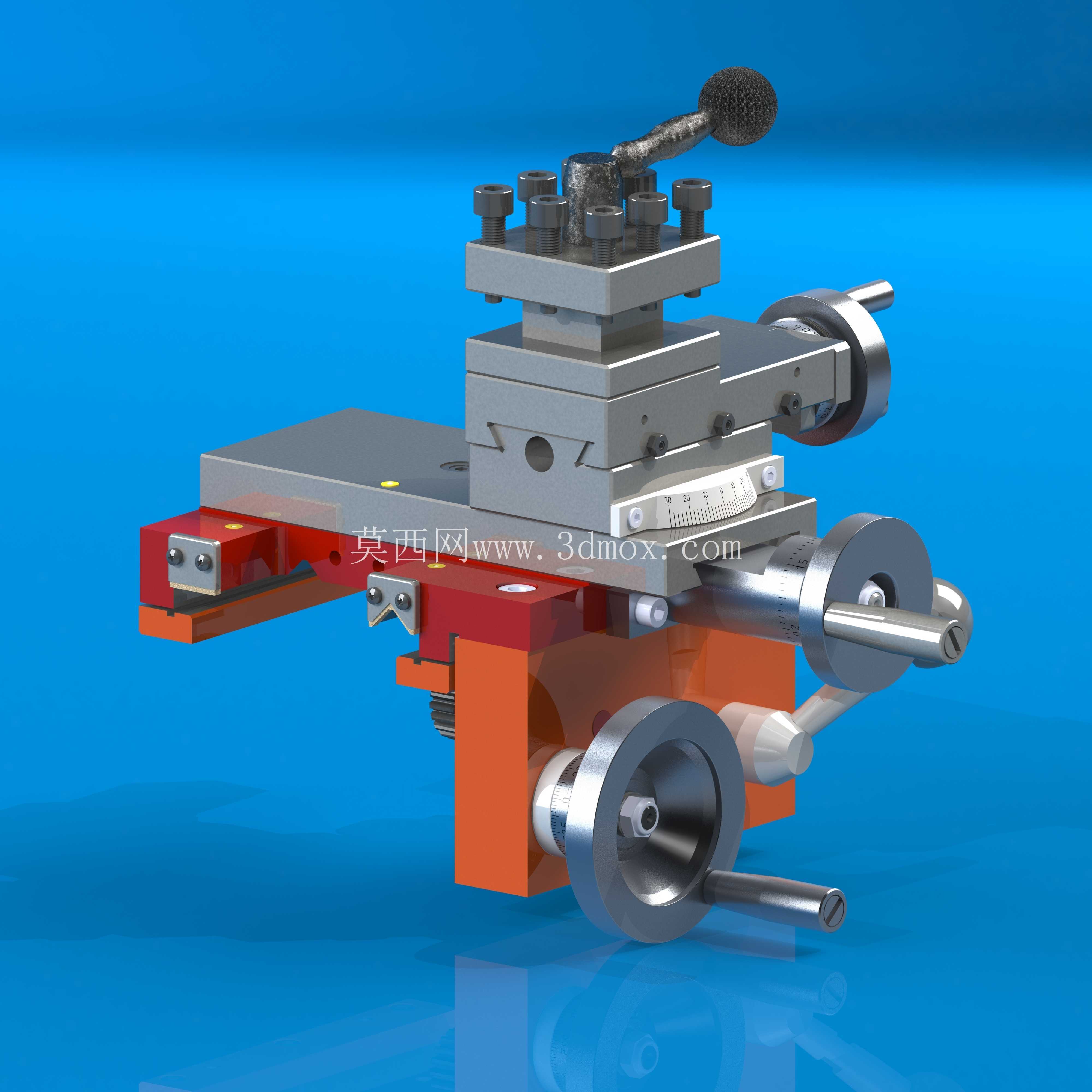

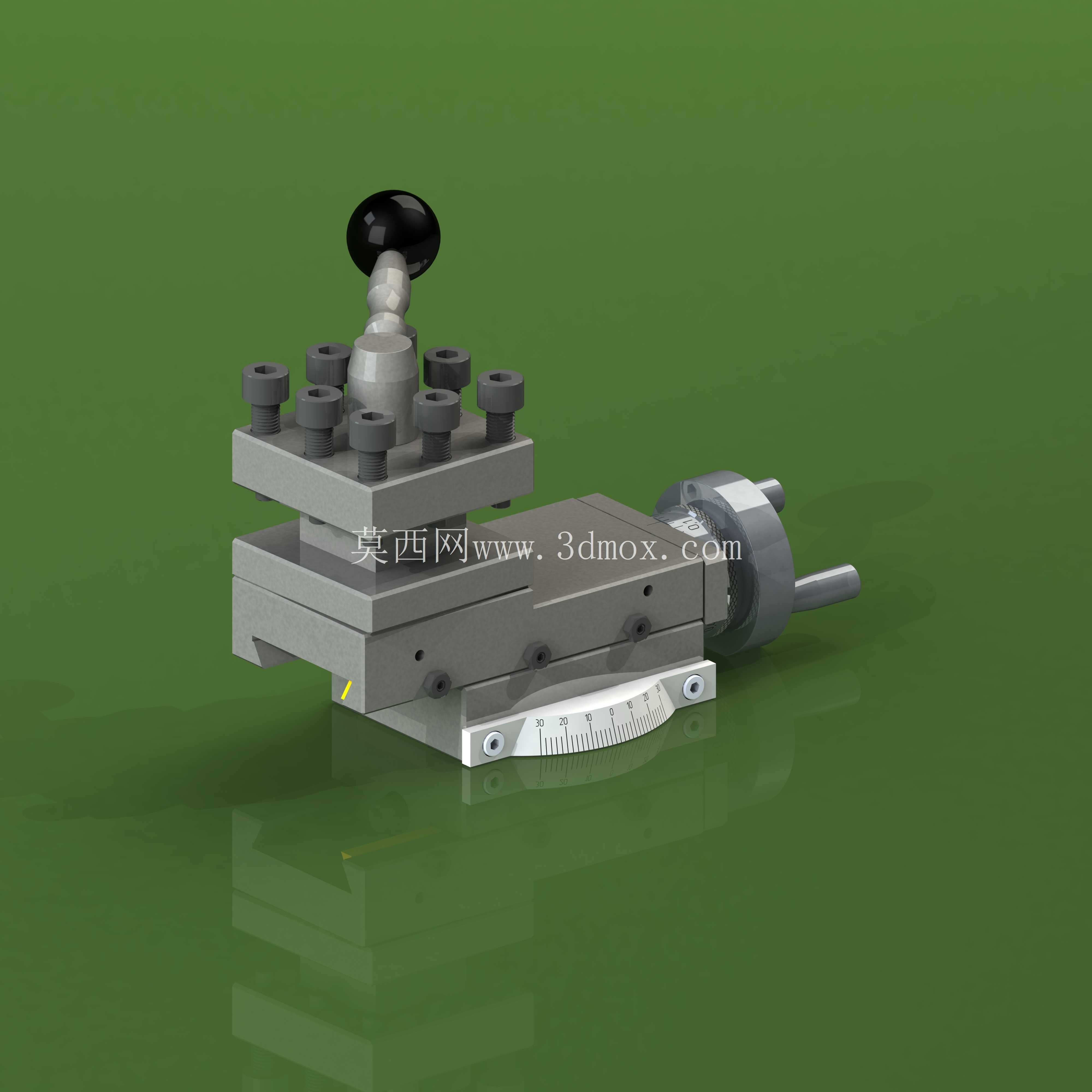

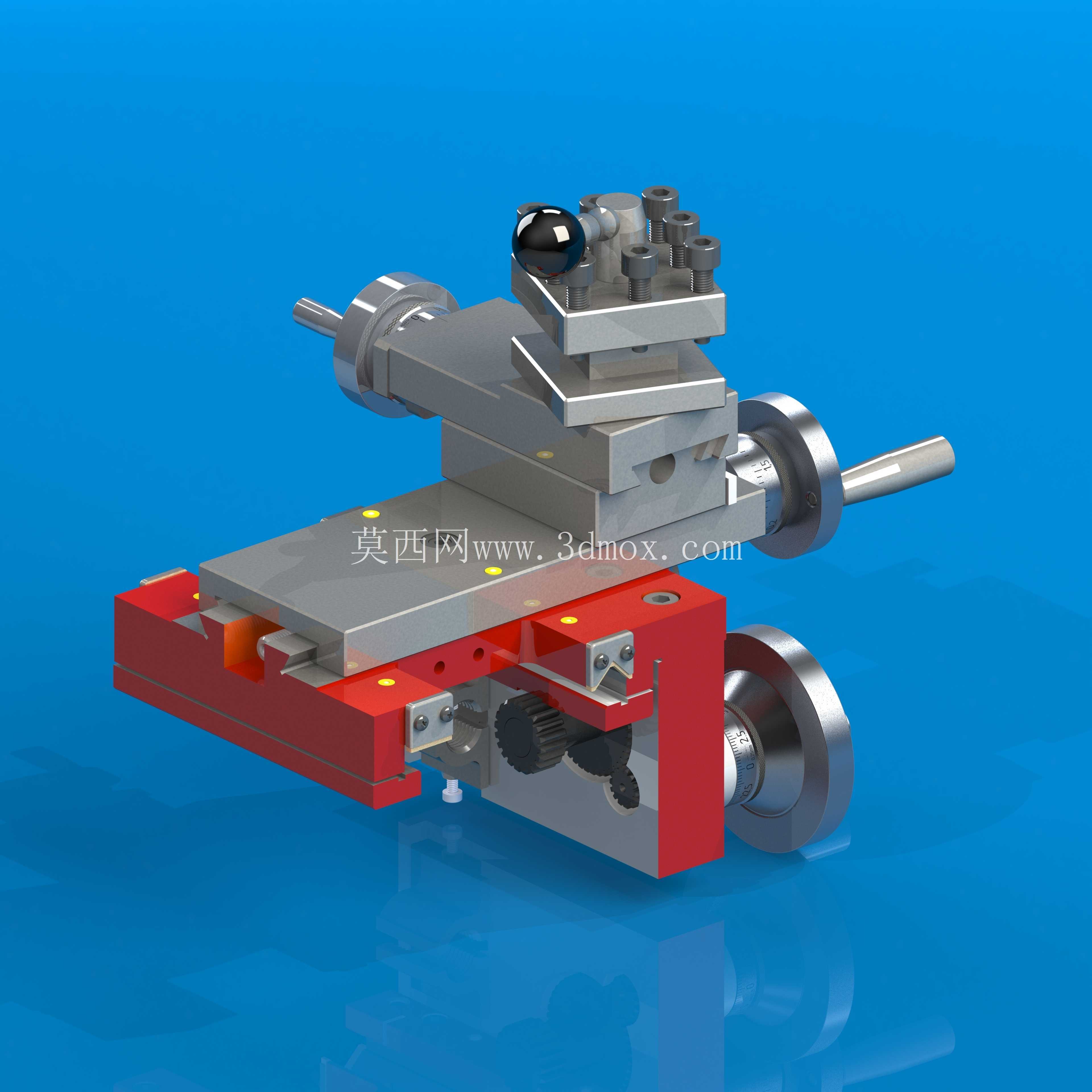

这套横向刀架滑台是适配WM210V台式车床的核心执行部件,主要承担车床切削加工过程中刀具的横向进给动作,是完成端面车削、切槽、切断、锥度加工等工序的关键结构,在小型台式车床的加工场景中,刀架的进给精度、装夹稳定性直接决定工件的加工尺寸公差与表面质量。从实际加工场景来看,小型台式车床多用于小批量零件加工、维修车间修配、教学实训以及个人DIY加工场景,这类场景下加工的工件尺寸普遍偏小,对刀架的操作便捷性、进给微调精度有较高要求,同时需要刀架具备足够的刚性,抵抗硬质合金刀具切削钢材时产生的切削抗力,避免出现让刀导致的尺寸超差。

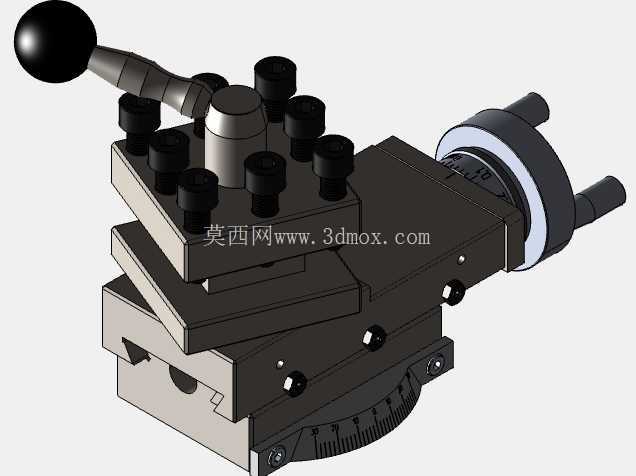

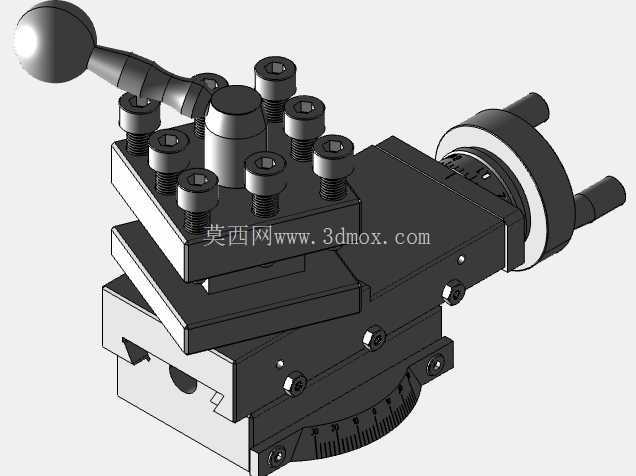

从功能特性上看,该刀架采用多层叠装结构,最上层为方刀装夹工位,通过多组压紧螺栓实现车刀的紧固装夹,可同时装夹四把不同用途的车刀,配合刀架的旋转分度功能,能够在加工过程中快速切换不同刀具,减少换刀的辅助时间,适配外圆车刀、端面车刀、切槽刀、螺纹车刀等常用小型车刀的装夹需求。刀架顶部设置的操作手柄用于刀架的锁紧与松开,扳动手柄即可完成刀架的角度调整,调整后可通过周边的压紧螺栓将刀架本体锁死在滑台面上,满足锥面、斜面等非圆柱面的车削加工需求。中间层为横向进给滑台,通过丝杠副实现精准的直线进给,滑台侧面带有刻度盘,操作人员可通过刻度盘的读数精准控制进给量,刻度盘的分度值适配小型车床的精细进给需求,可实现0.02mm级别的进给量控制,满足精加工时的尺寸控制要求。滑台底部带有旋转刻度基座,可实现整个横向滑台的小角度偏转,用于车削小锥度的工件,偏转角度可通过基座上的刻度线直接读取,调整完成后通过两侧的压紧螺栓将滑台基座与车床中拖板固定,保证加工过程中角度不发生偏移。
从设计思路来看,该结构完全围绕小型台式车床的实际使用需求展开,首先考虑了小型车床的安装空间限制,整体结构紧凑,各部件的尺寸比例适配WM210V车床的中拖板安装接口,不需要额外的改装即可直接安装替换原有刀架部件。结构设计上优先保证刚性,滑台的导轨面采用贴合面研磨的设计思路,增大滑动接触面积,减少切削过程中的振动,丝杠采用梯形螺纹设计,具备一定的自锁能力,避免切削过程中滑台受切削力影响发生窜动,保证进给位置的稳定性。刀架的装夹螺栓采用均匀排布的设计,装夹车刀时压紧力分布均匀,避免车刀装夹时出现偏斜,保证刀具刀尖高度与车床主轴中心高一致,减少刀具安装误差带来的加工问题。考虑到小型车床用户的改装需求,该刀架的刀夹部分做了适配性设计,可兼容常规规格的小型车刀刀杆,不需要定制特殊尺寸的刀具即可使用。
从安装边界与尺寸来看,该刀架整体的安装基面尺寸与WM210V车床的中拖板安装面完全匹配,安装孔位对应原车的固定孔位置,安装时只需要将原有刀架拆除,清理中拖板安装面的切屑与油污,将该刀架放置在安装位,拧紧固定螺栓即可完成安装,不需要对车床本身进行打孔、铣削等二次加工。滑台的横向行程满足小型车床的最大加工直径需求,横向进给的最大行程可覆盖WM210V车床的最大回转半径加工范围,不会出现行程不足导致无法加工到工件中心的问题。刀架的整体高度经过匹配设计,安装后刀尖高度与车床主轴中心高重合,不需要额外加装垫刀片即可保证刀具中心高准确,减少了刀具安装的调整步骤。滑台的手轮伸出长度适配车床的操作空间,操作人员站在车床操作位即可轻松转动手轮完成进给操作,不会与车床的其他部件发生干涉。在实际使用过程中,该刀架的滑动面需要定期加注润滑油,保证滑动顺畅,减少导轨面的磨损,丝杠副也需要定期清理切屑,避免切屑卡入螺纹间隙导致进给卡滞或者丝杠磨损,日常维护简单,适合小型加工场景下的长期使用。
