纸箱开箱封箱一体化包装生产线结构

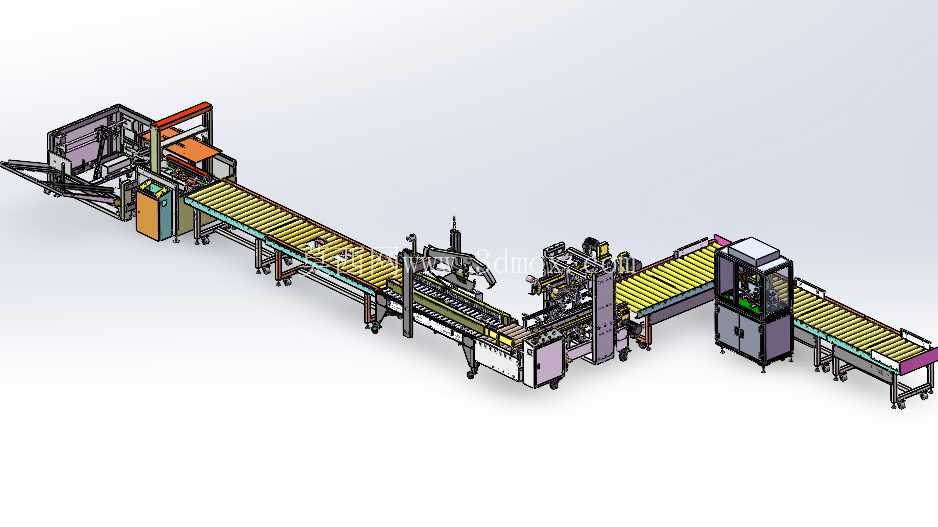

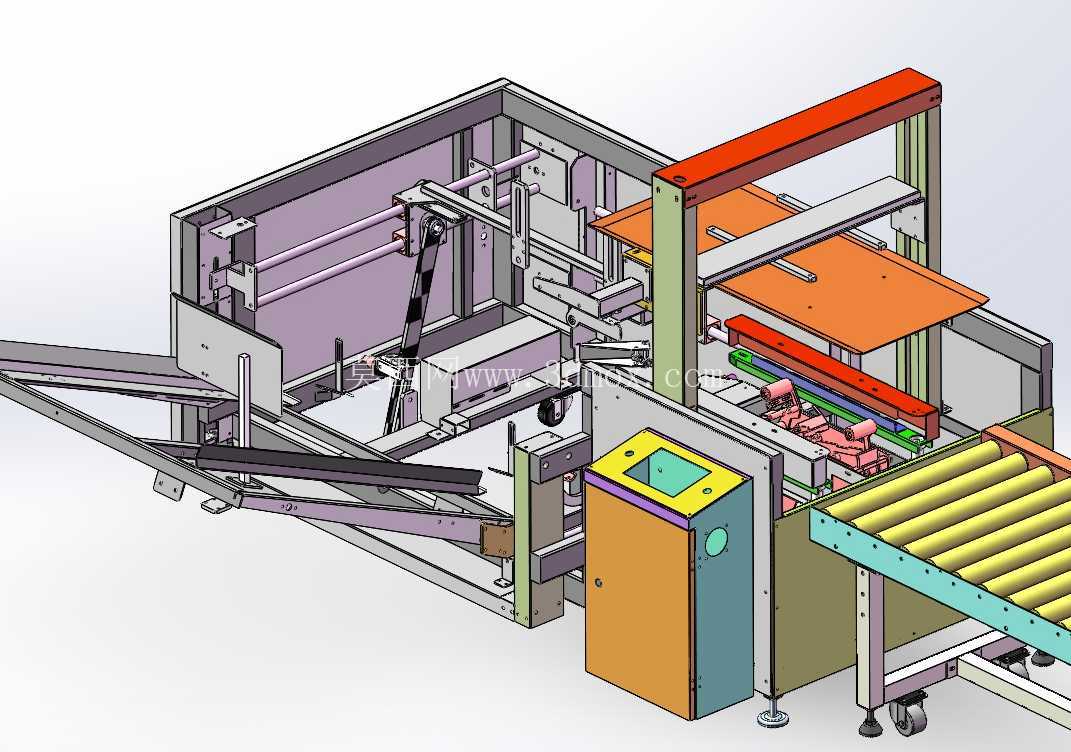

　　产线起始端为开箱成型单元，可完成扁平纸箱的吸取、撑开、底部折边、底部胶带密封作业，该单元的纸箱料仓采用倾斜式设计，可容纳50-80个叠放的扁平纸箱，补料时无需停机，操作人员可在料仓侧方直接堆叠补充，料仓的挡料杆可根据纸箱长宽尺寸做无级调节，适配市面上主流的3-12号邮政瓦楞纸箱，调整时仅需松开锁紧手柄滑动定位块即可，无需更换专用夹具。中间衔接段为装箱工位预留了足够的操作空间，可搭配人工装箱工位或者机械手自动抓取装箱工位，输送段的滚筒间距根据常规纸箱底部支撑需求设计，避免小尺寸纸箱在输送过程中卡滞，输送速度可通过变频调速旋钮在0-18m/min范围内调整，匹配不同工位的作业节拍。这套开箱封箱一体化产线，核心面向快消品、电子配件、日化用品等行业的成品后段包装环节，适配常规瓦楞纸箱的全流程封装作业，可直接对接前端装箱工位与后端码垛、仓储输送环节，解决传统人工开箱、折盖、封箱效率低、封装一致性差的痛点。从产线布局来看，整体采用分段模块化设计，各功能单元通过动力滚筒输送段衔接，安装时可根据车间实际场地调整各段间距，预留的检修通道宽度满足单人侧身通行与常规工具操作需求，整体占地长度可根据产能需求在标准段基础上增减，单段输送单元的支脚均配置可调脚杯，可适配地面存在3-10mm高度差的安装场景，无需额外做地面找平处理。

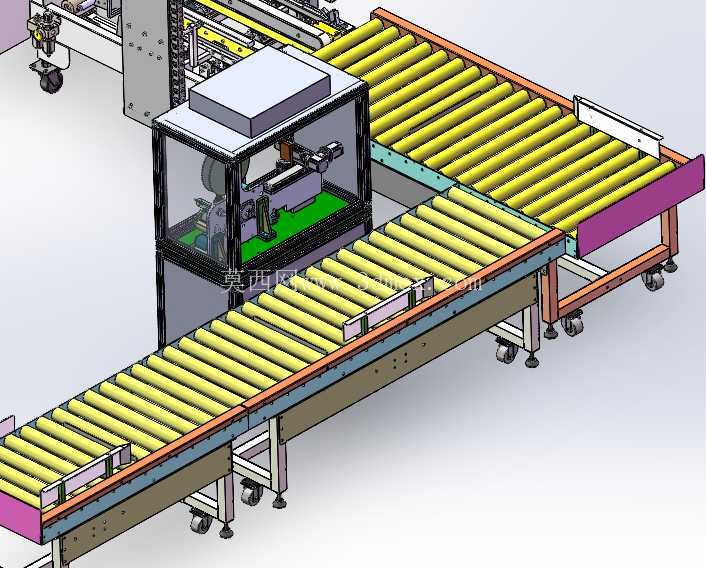

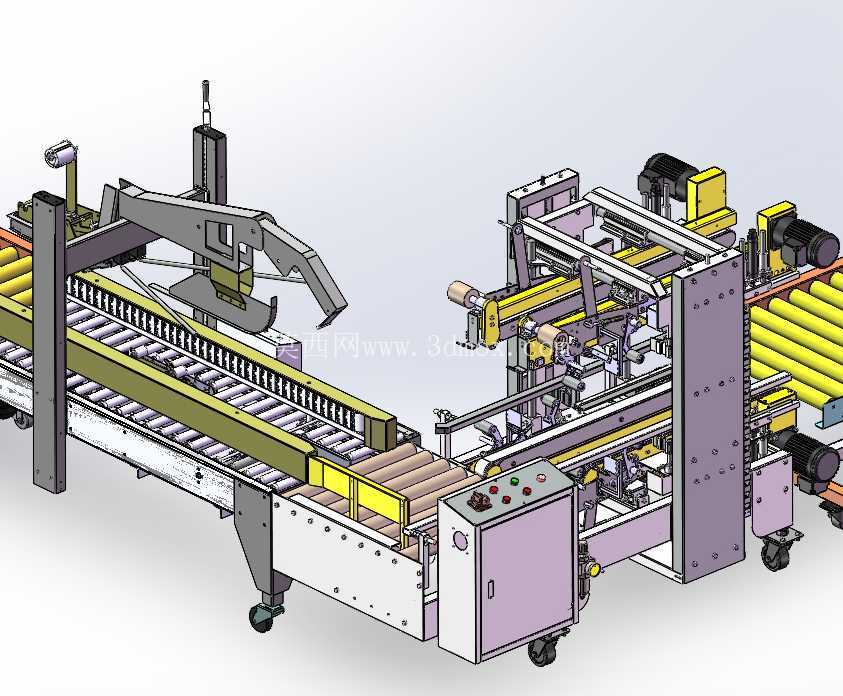

　　后续的折盖封箱单元，可自动完成纸箱顶部短边、长边折盖的下压定位，随后通过胶带粘贴机构完成顶部中缝的密封，折盖机构采用柔性压轮设计，针对不同厚度的纸箱盖可自适应调整下压压力，避免压损纸箱内装的易碎货品，胶带粘贴机构的切刀位置可微调，保证胶带切断后预留的粘贴长度一致，封箱后胶带无翘边、褶皱问题。产线末端配置了角边密封单元，可完成纸箱两侧边角的胶带密封，该单元的导向机构可根据纸箱高度自动调整位置，纸箱进入时通过两侧的导向皮带夹持定位，保证封箱位置精准，边角密封后纸箱的整体封装强度满足常规物流运输的堆码、颠簸要求，不会出现运输过程中纸箱开裂的问题。

　　从设计思路上看，整套产线的外露部件均采用圆角处理，避免操作人员作业时被锐角划伤，各运动机构的传动部位均配置了透明防护挡板，既不影响日常观察设备运行状态，也能防止异物卷入传动机构，电气控制箱布置在产线侧方的独立支架上，操作面板高度适配站立操作的人体工程学需求，常用的启动、停止、急停按钮均布置在面板易触碰位置，急停按钮采用大尺寸红色蘑菇头设计，出现异常时可快速拍下停机。各功能单元之间采用快插式电气接头连接，后期维护时可快速拆解单个单元进行检修，无需拆解整线的布线，输送段的驱动电机采用一体式减速电机，安装在输送段侧方的支架上，更换时无需拆解滚筒结构，可缩短设备故障停机时间。

　　产线的整体框架采用工业铝型材拼接搭建，相比传统焊接钢结构框架，装配精度更高，后期调整结构时无需焊接作业，仅需通过标准紧固件即可完成调整，铝型材表面的阳极氧化层具备良好的防锈能力，适配包装车间多粉尘、偶尔有清洁水渍的使用环境，无需额外做表面喷漆处理。在实际选型应用时，可根据自身产能需求选配不同的功能模块，比如针对需要打印物流面单的场景，可在末端输送段加装自动贴标模块；针对较重的货品封装，可将滚筒输送更换为皮带输送，提升输送过程的稳定性；针对需要做封箱效果检测的场景，可在末端加装视觉检测单元，自动识别封箱不良的纸箱并剔除。整套产线的动作逻辑通过PLC控制，各工位配置光电传感器检测纸箱位置，只有当纸箱到达指定位置时，对应工位的执行机构才会动作，避免空打造成的机构损耗，同时传感器的检测灵敏度可调整，适配不同颜色、不同材质的纸箱检测需求，不会出现漏检或者误触发的问题。
