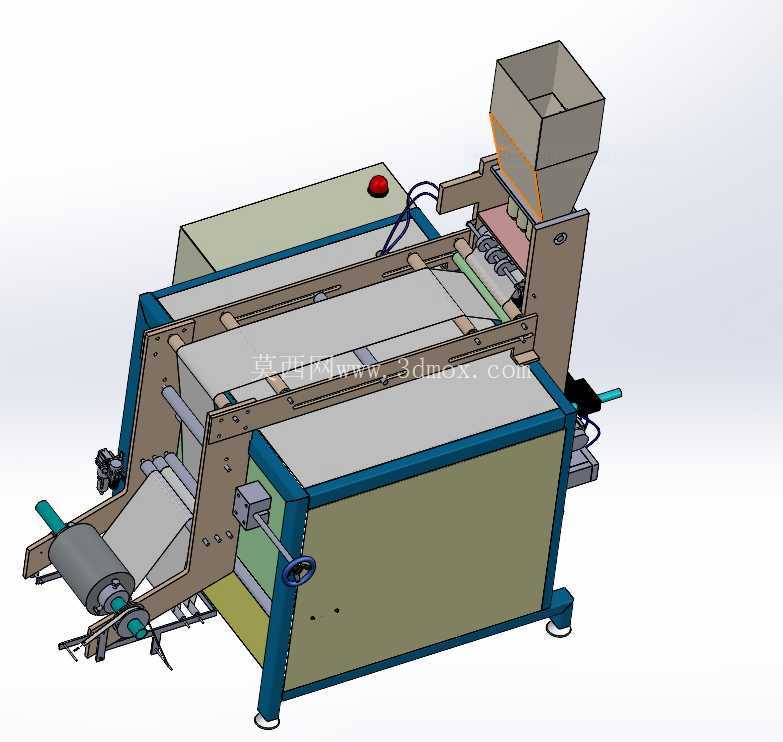

多工位糖浆定量灌装生产设备结构

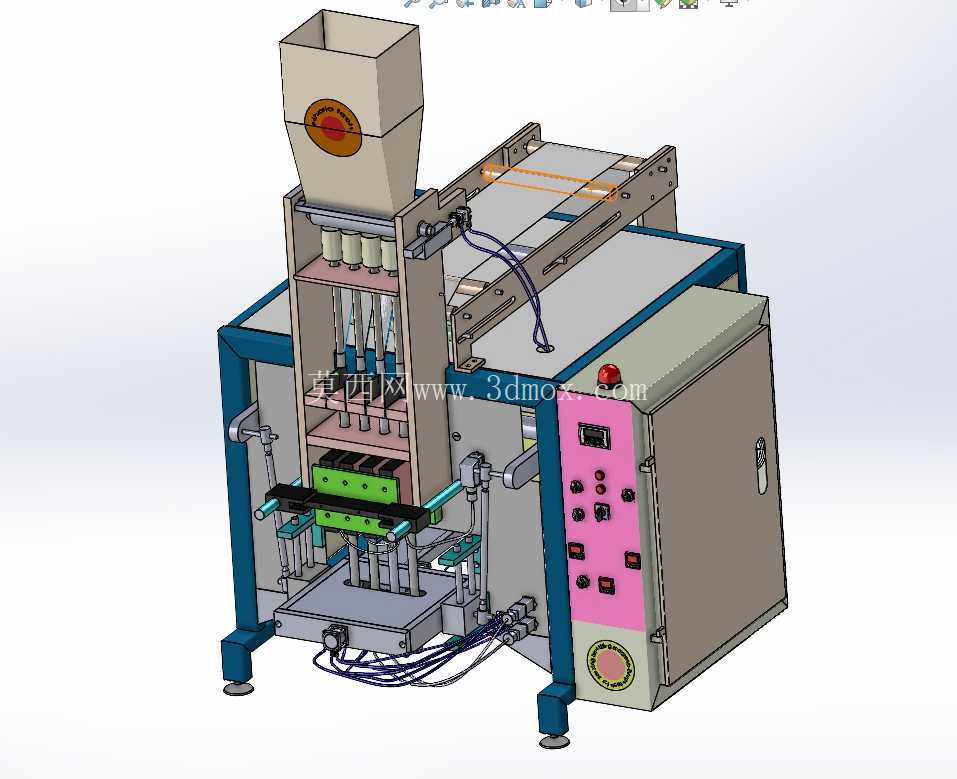

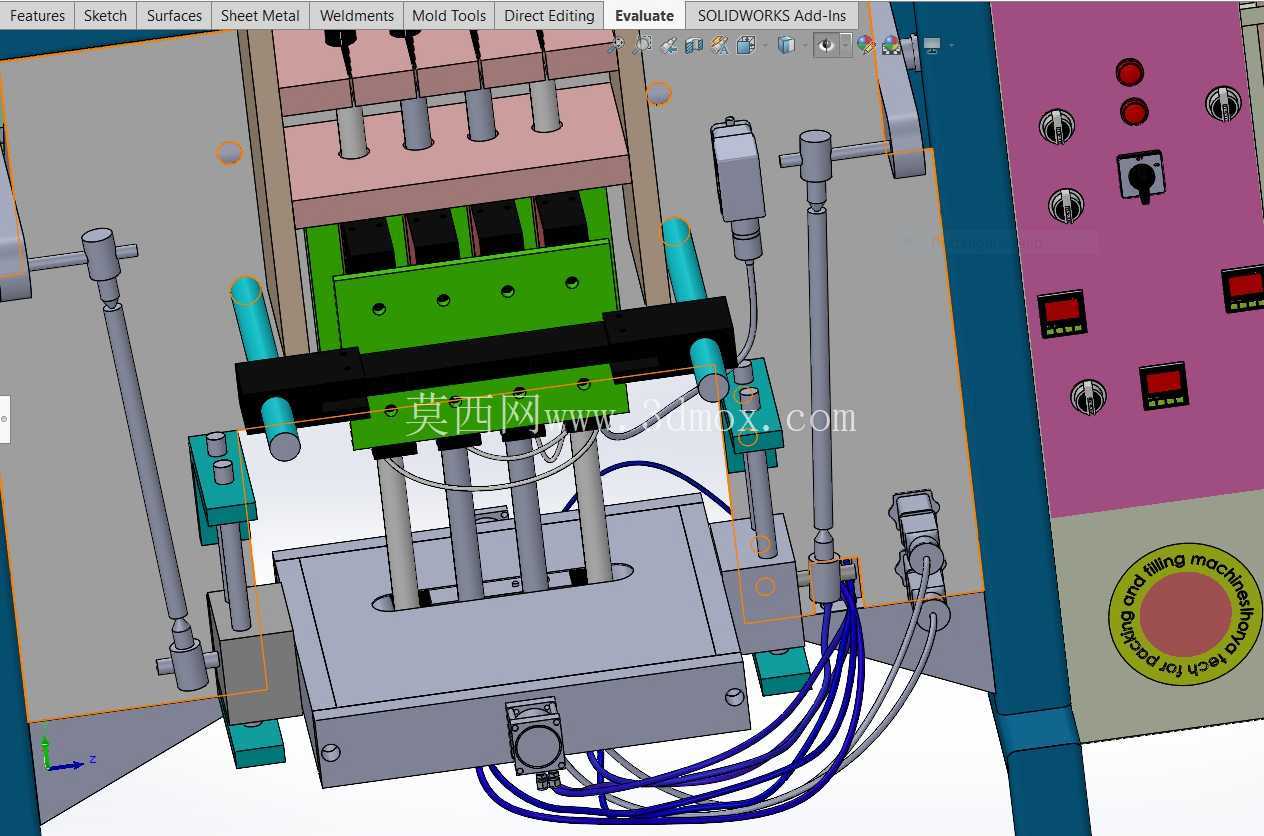

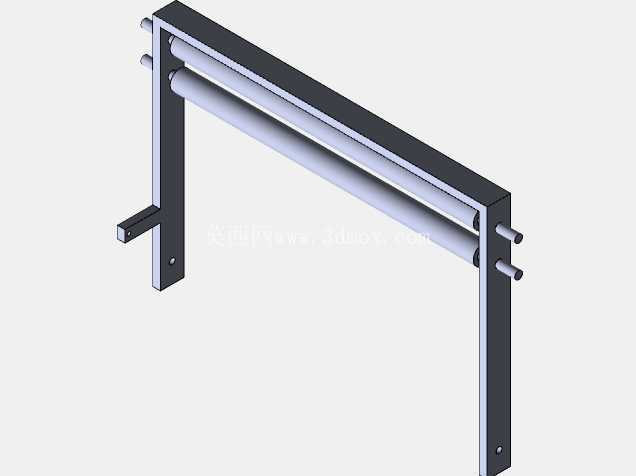

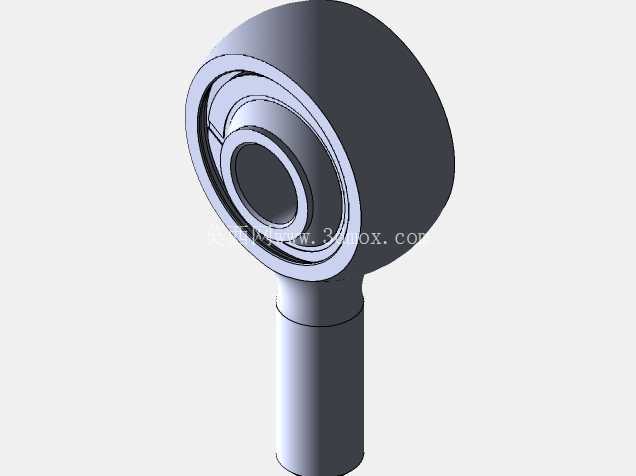

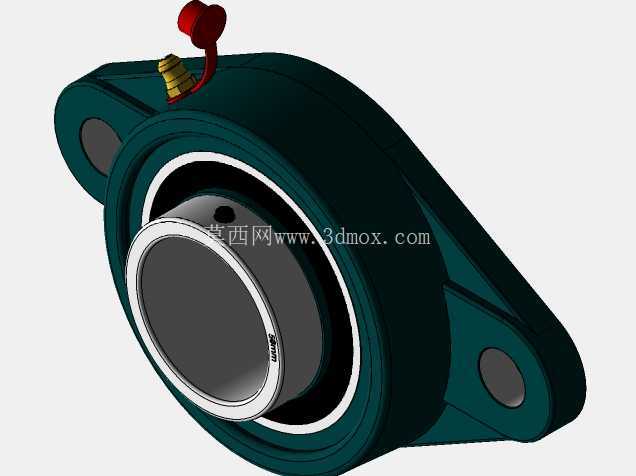

　　这套灌装设备主要面向食品加工领域的糖浆类粘稠物料灌装工序，适配中小型食品生产车间的瓶装、罐装包装产线衔接需求，可直接对接上游理瓶机、下游旋盖贴标设备组成完整包装流水线，解决粘稠糖液灌装过程中滴漏、定量不准、工位对位偏差的常见生产痛点。从结构布局来看，设备采用立式四柱支撑框架作为主体承载结构，下部设置工件定位工装台，台面预留多组瓶体定位卡槽，可同时适配4个工位的同步灌装作业，工装台底部配置线性导轨副，可沿灌装方向做步进式往复移动，移动行程覆盖上下料位与灌装工位的全区间，行程两端设置硬限位块与缓冲胶垫，避免工位移动超程造成结构碰撞。

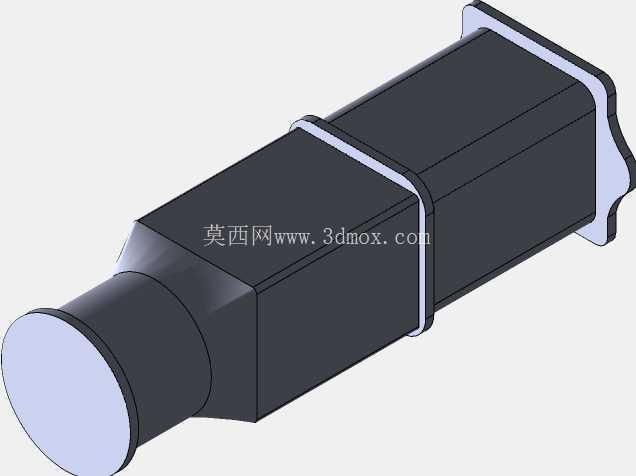

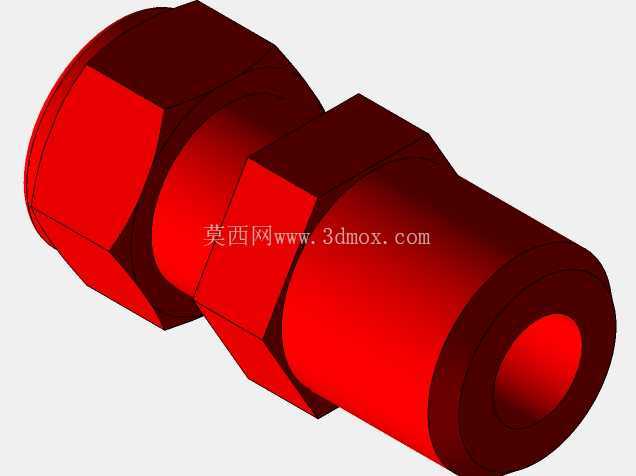

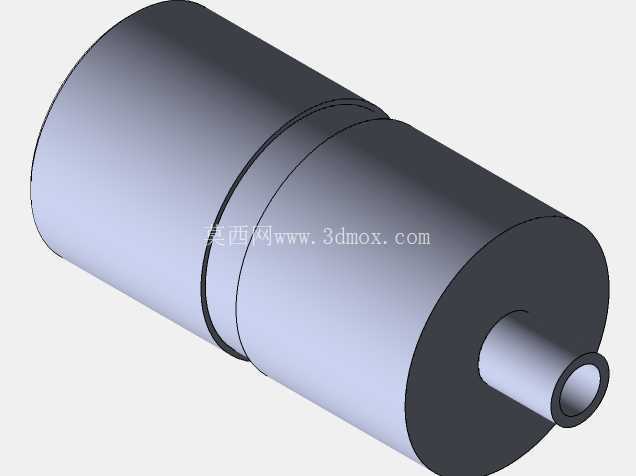

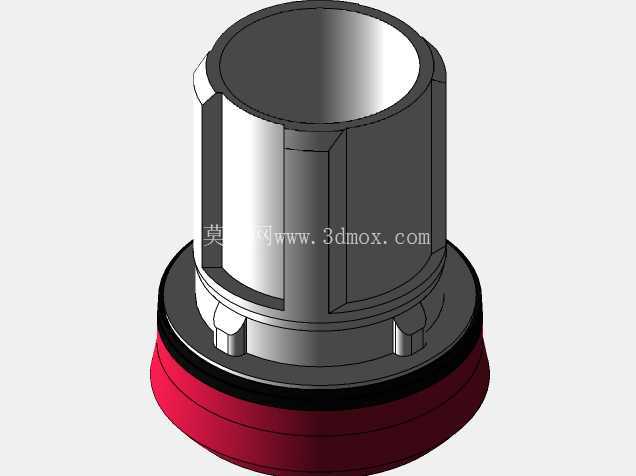

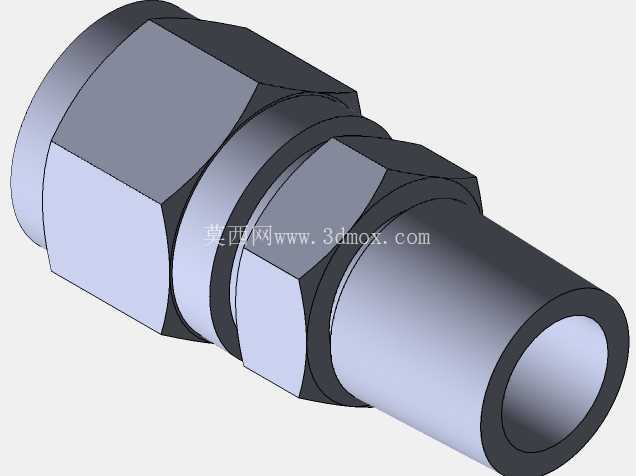

　　上部灌装执行单元采用模块化集成设计，4组灌装出料嘴沿工装台移动方向等距排布，出料嘴配套独立的气动截止阀，可根据灌装容量参数单独控制启闭时长，针对糖浆类物料流动性差的特性，出料嘴内壁做镜面抛光处理，出料端做斜口切边设计，减少灌装收尾阶段的物料挂壁残留，阀组与料仓之间采用食品级不锈钢管路连接，管路拐角处均做圆弧过渡处理，避免物料滞留堆积造成的管路堵塞与清洁难题。

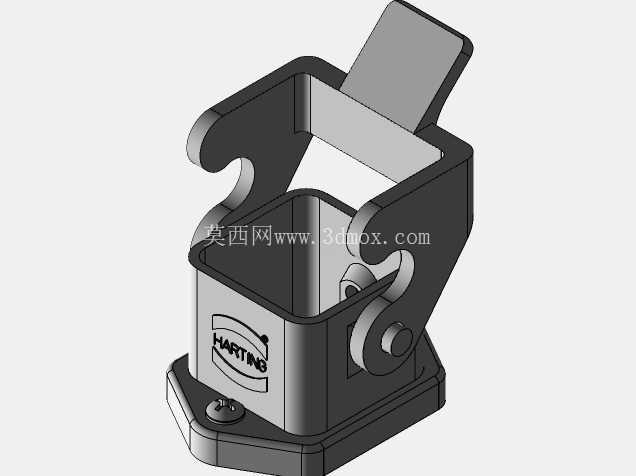

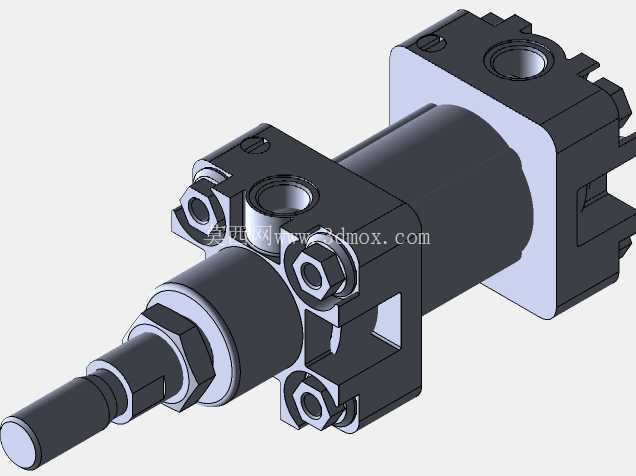

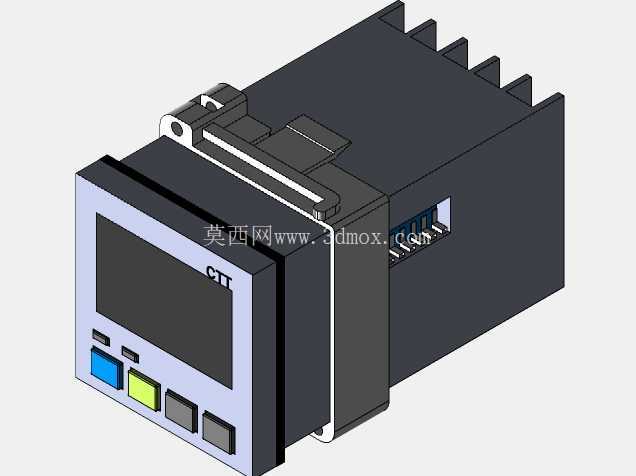

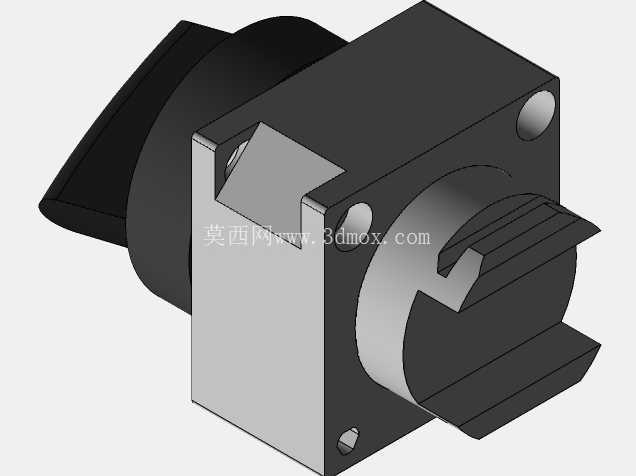

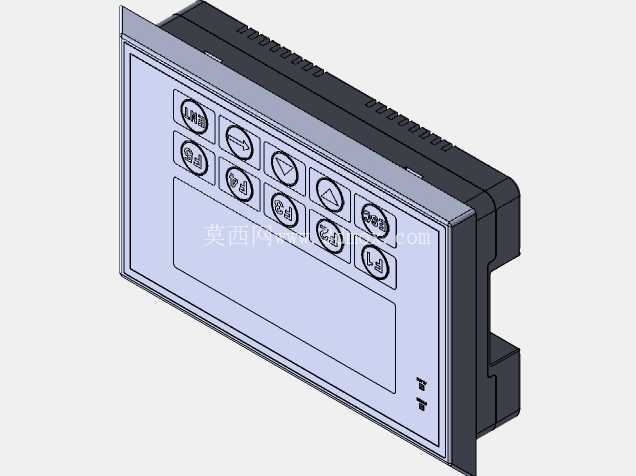

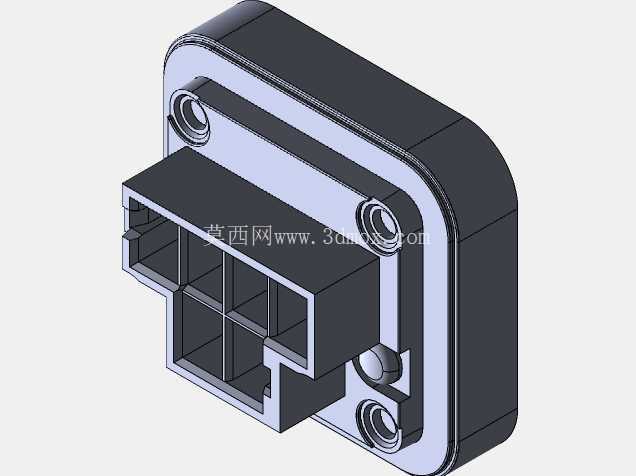

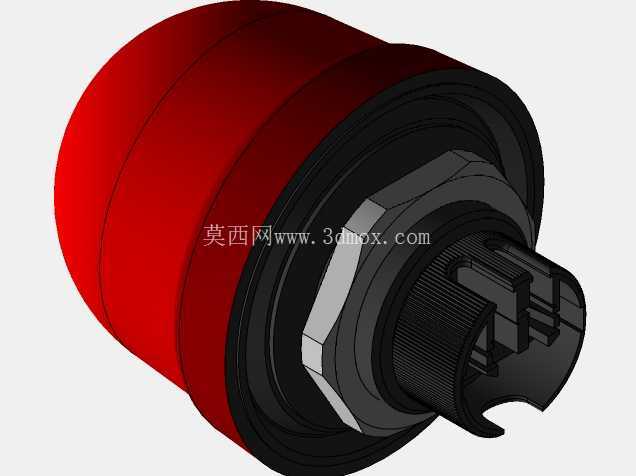

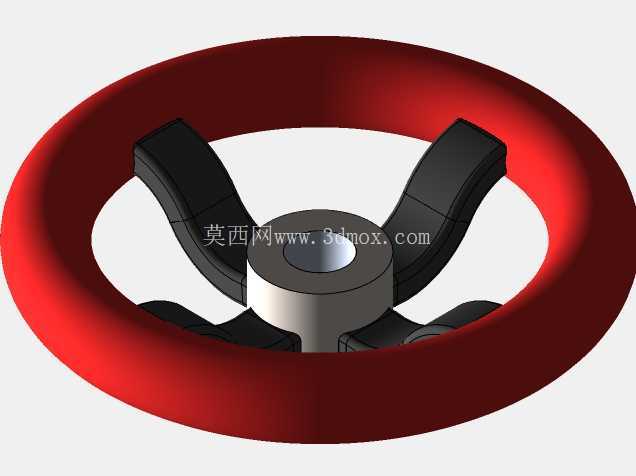

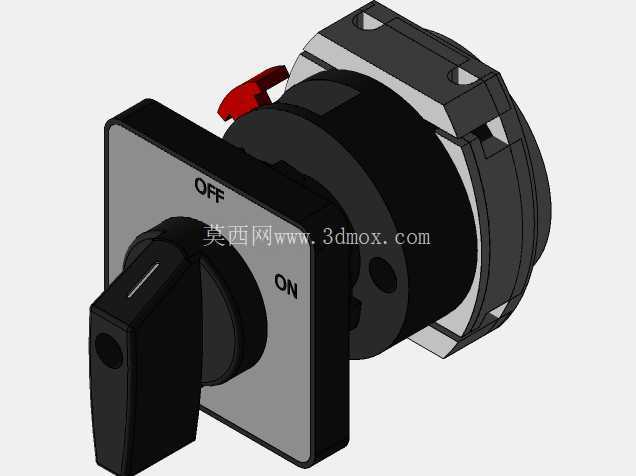

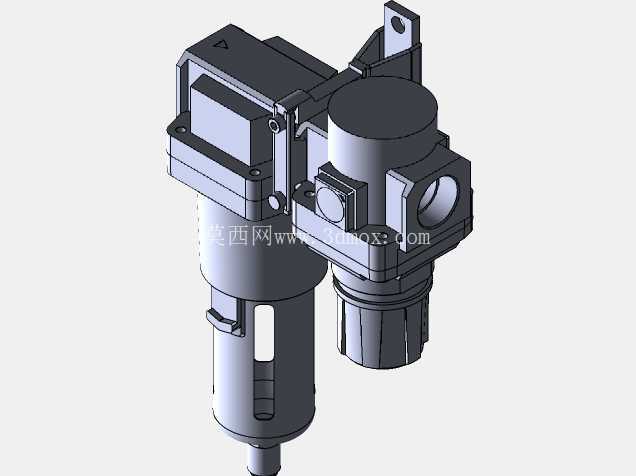

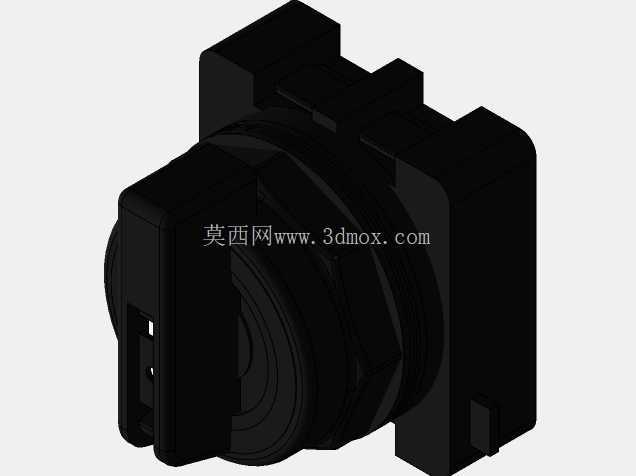

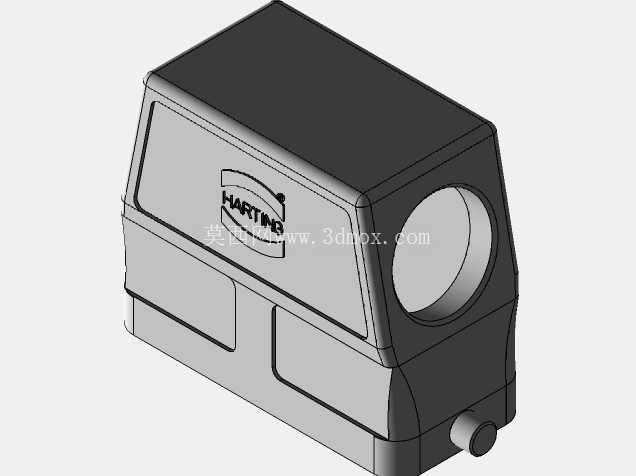

　　设备侧方集成独立的控制操作面板，面板上排布多组温控模块、启停按钮、急停开关与状态指示灯，可直接设置灌装容量、灌装速度、工位停留时长等核心生产参数，面板与执行单元之间的走线采用拖链内置排布方式，所有线缆、气路管线均沿设备框架侧边的走线槽固定，避免工位移动过程中管线拉扯磨损，同时预留外部气源与电源的快接接口，方便车间现场的快速部署接线。设计过程中针对粘稠物料的灌装特性做了专项结构优化，灌装头配置独立的升降驱动气缸，可在工位到位后下行至瓶体内部近底部位置开始灌装，随液面上升同步提升灌装头高度，减少糖浆下落过程中产生的气泡与飞溅，灌装完成后灌装头提升的同时截止阀瞬间闭合，配合出料嘴的斜口设计切断料流，避免滴漏污染瓶身与工装台面。

　　设备的安装边界预留充分的维护空间，后侧与侧方均预留不小于400mm的检修操作距离，底部框架设置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，调整范围覆盖±20mm的地面高差，整体框架采用304不锈钢方管焊接成型，焊接位置做打磨钝化处理，满足食品生产车间的卫生清洁要求，可直接使用高压水枪进行表面冲洗作业。从实际生产适配性来看，这套结构可通过更换不同口径的灌装头与定位工装，适配100ml到1000ml区间的不同规格瓶型灌装需求，灌装速度可通过调节气动系统压力与工位移动速度做无级调整，单工位最快灌装节拍可达1.2秒/瓶，适配中等产能规模的糖浆生产企业日常生产需求，结构上所有与物料接触的部件均采用快装卡箍连接，无需专用工具即可快速拆解进行清洗与消毒，满足食品生产的卫生管控要求。
