旋转式灌装封盖一体化生产设备

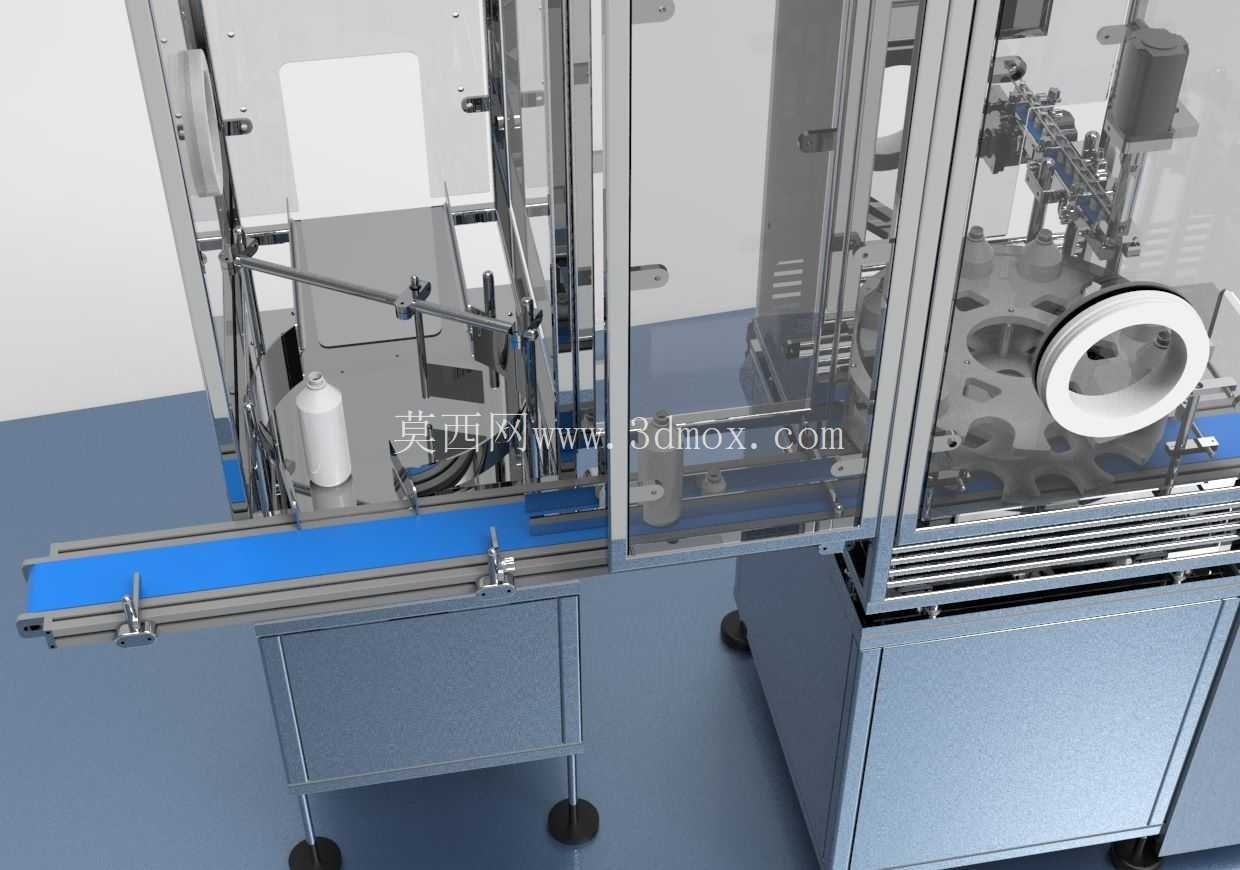

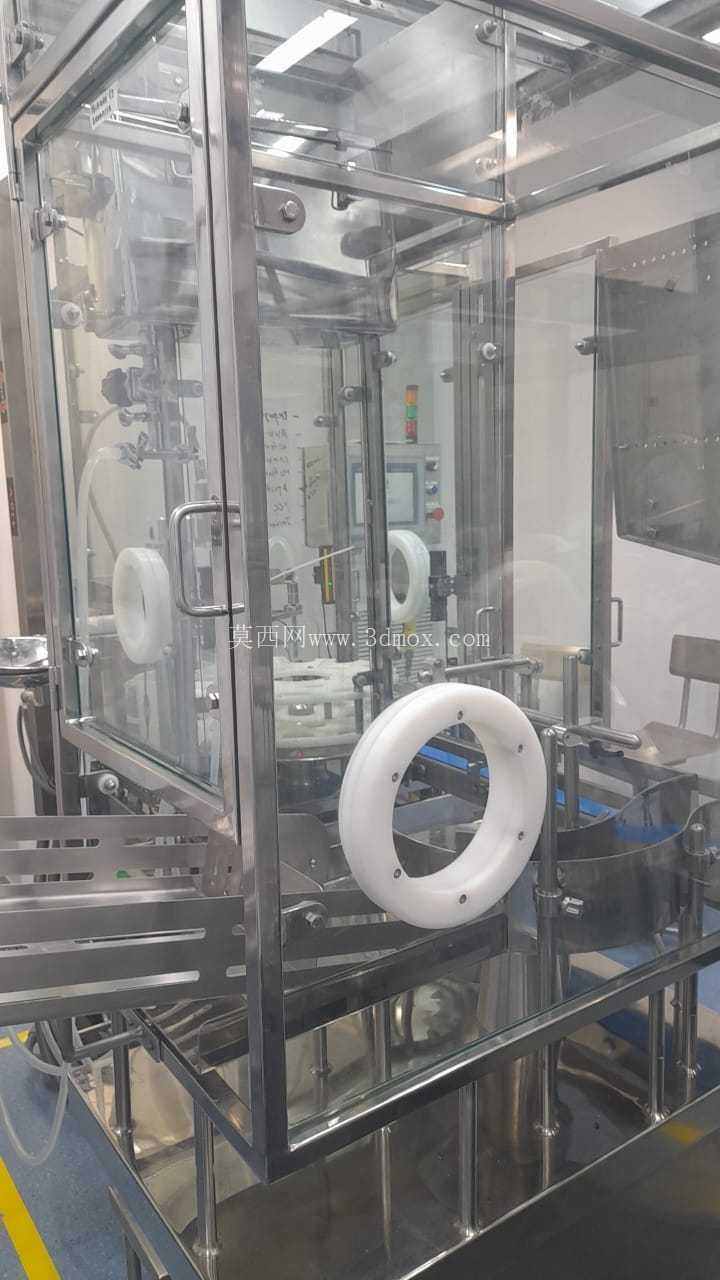

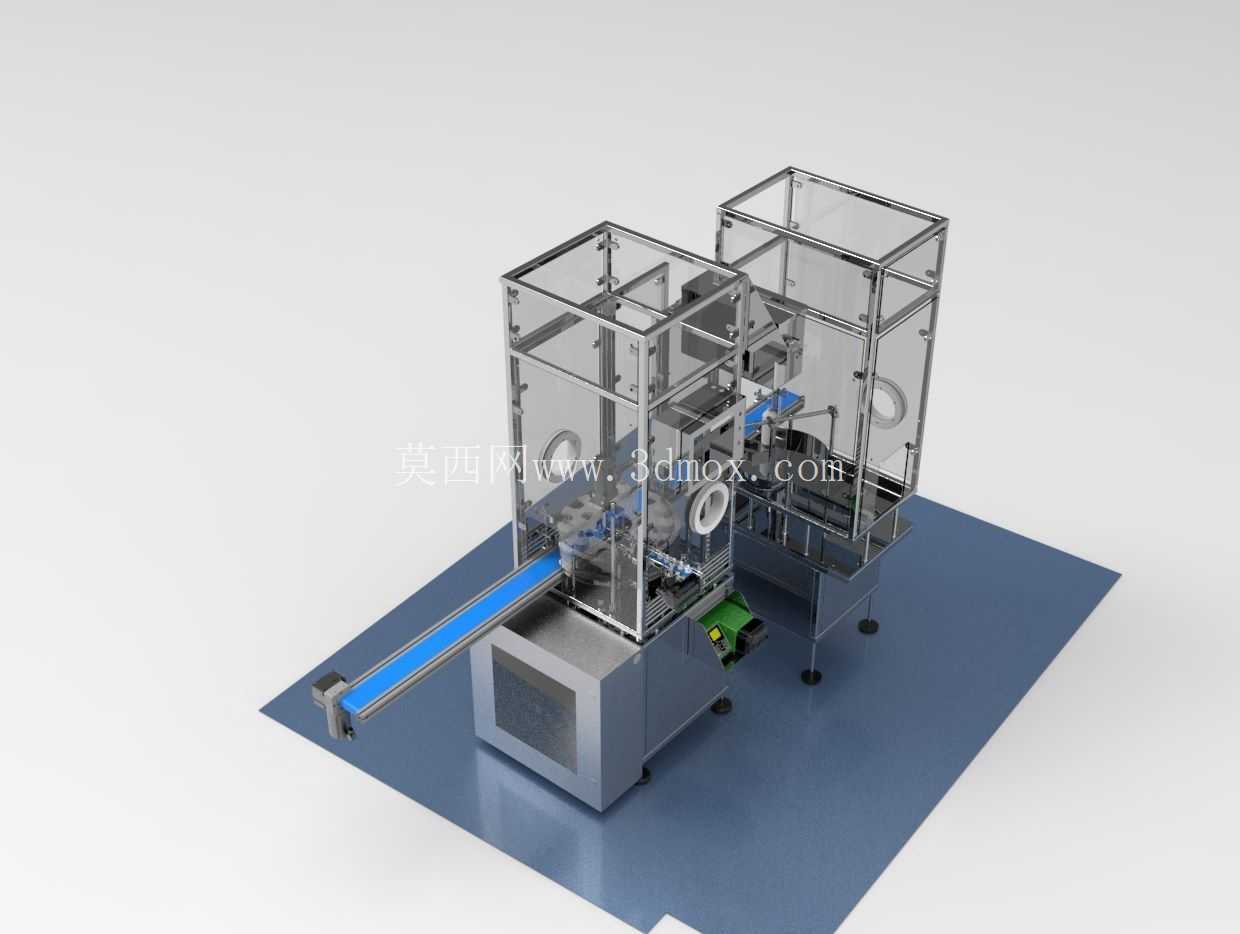

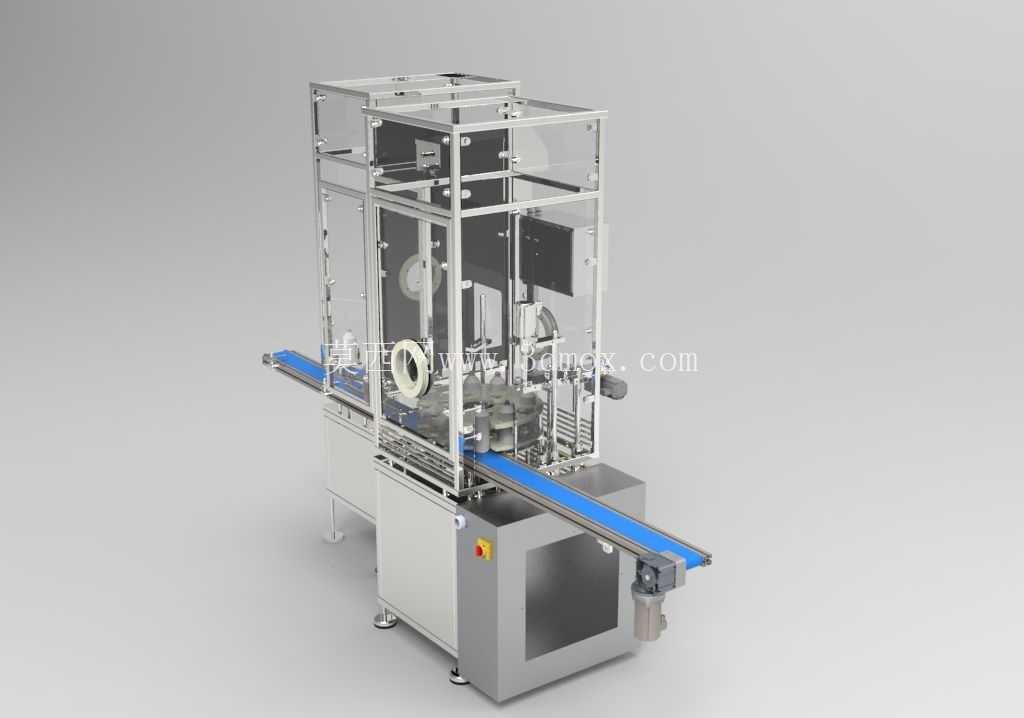

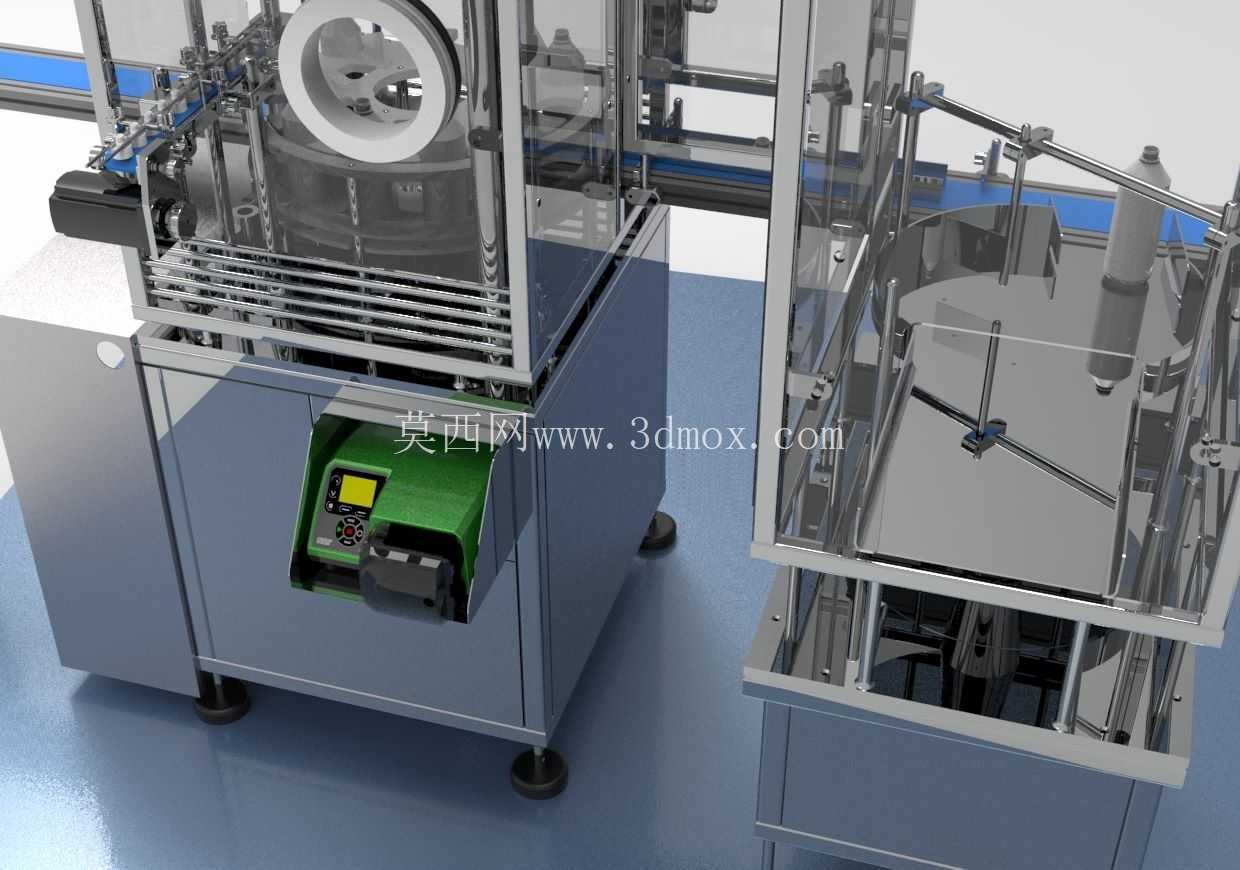

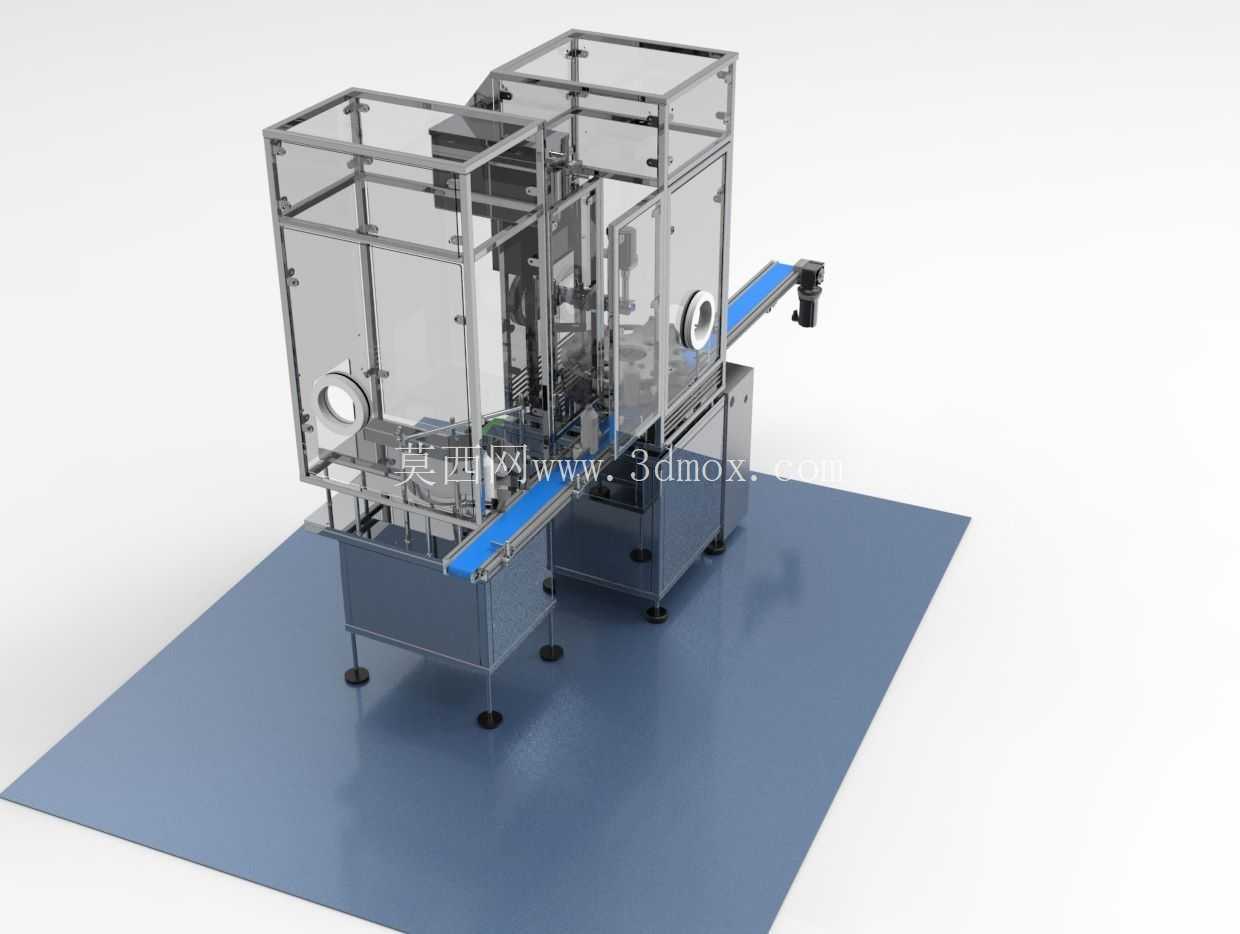

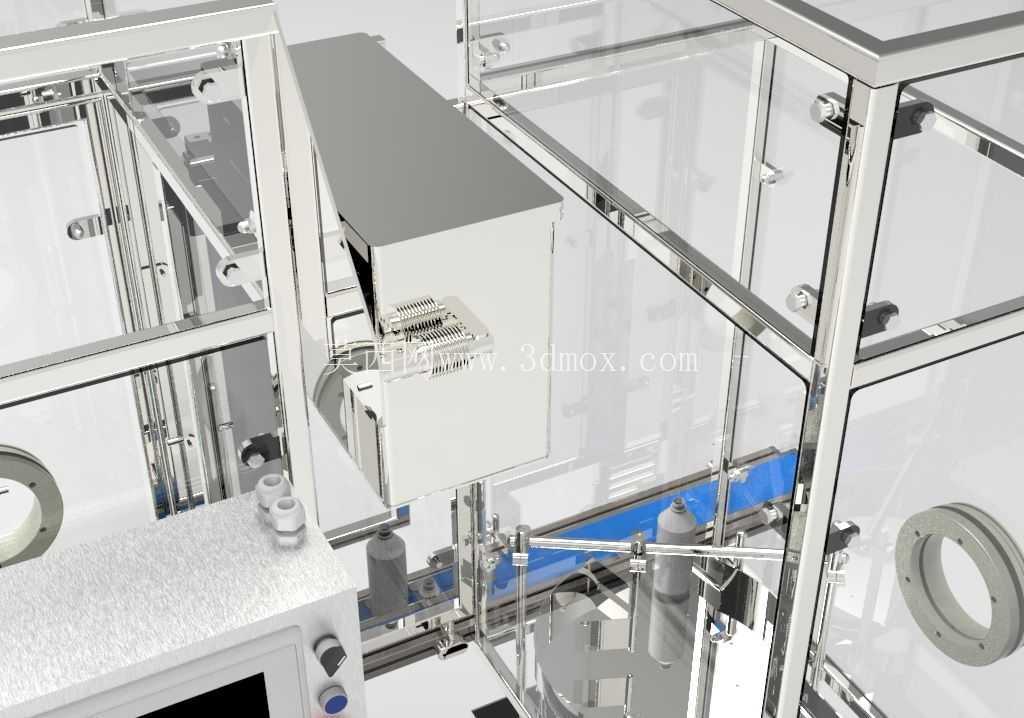

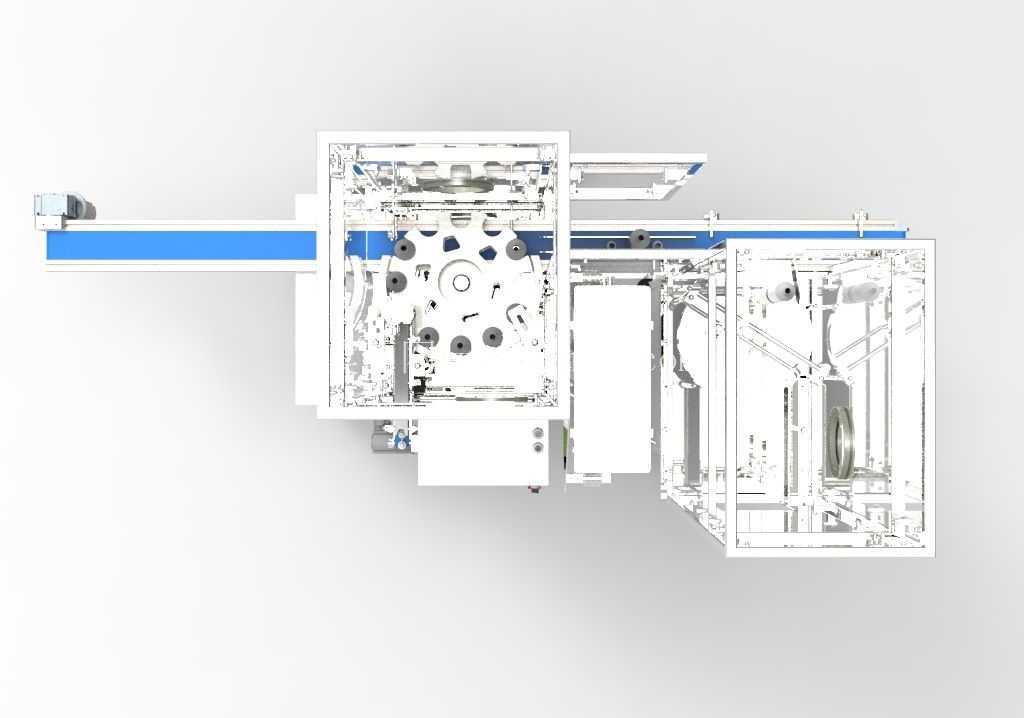

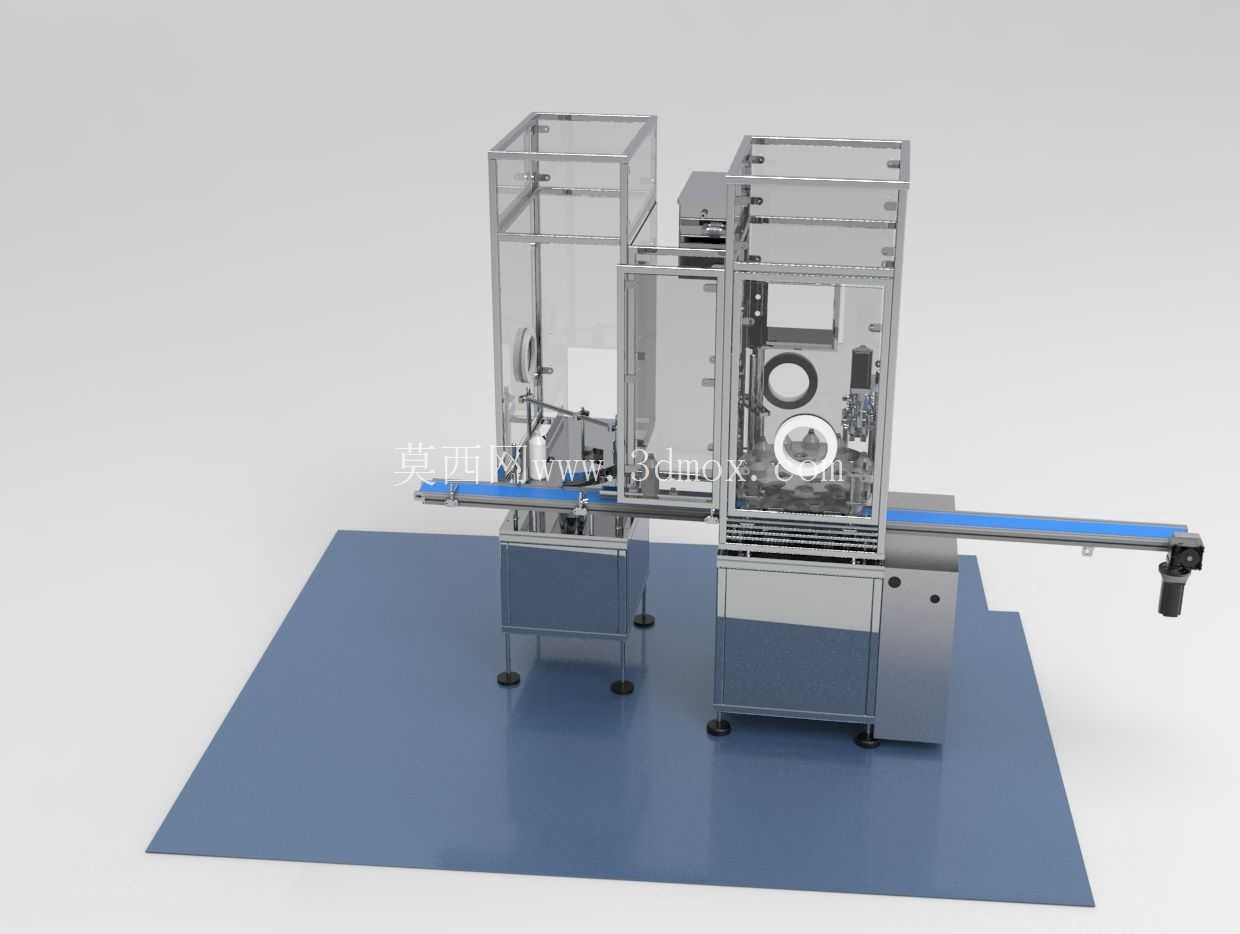

　　这款旋转式灌装封盖一体化设备，主要面向食品饮料、日化洗护、小型医药制剂等行业的瓶装产品量产场景，适配圆瓶、方瓶等多种常规瓶型的连续化生产需求，可直接对接前端理瓶机、后端贴标机组成完整瓶装生产线，解决传统单机排布占用车间面积大、工位间物料转运易卡瓶、生产节拍不匹配的痛点。从结构布局来看，设备采用双工位模块化拼接设计，左侧为灌装执行单元，右侧为封盖执行单元，中间通过同步带输送机构完成瓶体的工位转序，整机外围配置透明亚克力安全防护围板，既可以隔绝生产过程中的粉尘、飞溅液滴污染产品，也能避免操作人员误触运动部件引发安全事故，防护围板上预留的圆形操作口，方便日常生产过程中快速清理工位残留、调整夹具位置，不需要整体拆卸防护结构。

　　设备底部采用可调式支撑脚座，可根据车间地面平整度调整整机水平度，避免高速运转过程中出现振动偏移，支撑脚座的调节行程预留了50mm的余量，适配多数生产车间的地面安装条件，整机的安装边界控制在长2200mm、宽1400mm、高1800mm范围内，不需要额外开挖地基，直接放置在硬化车间地面即可完成部署，对于中小产能的生产车间来说，不需要大规模调整现有产线布局就能完成设备接入。

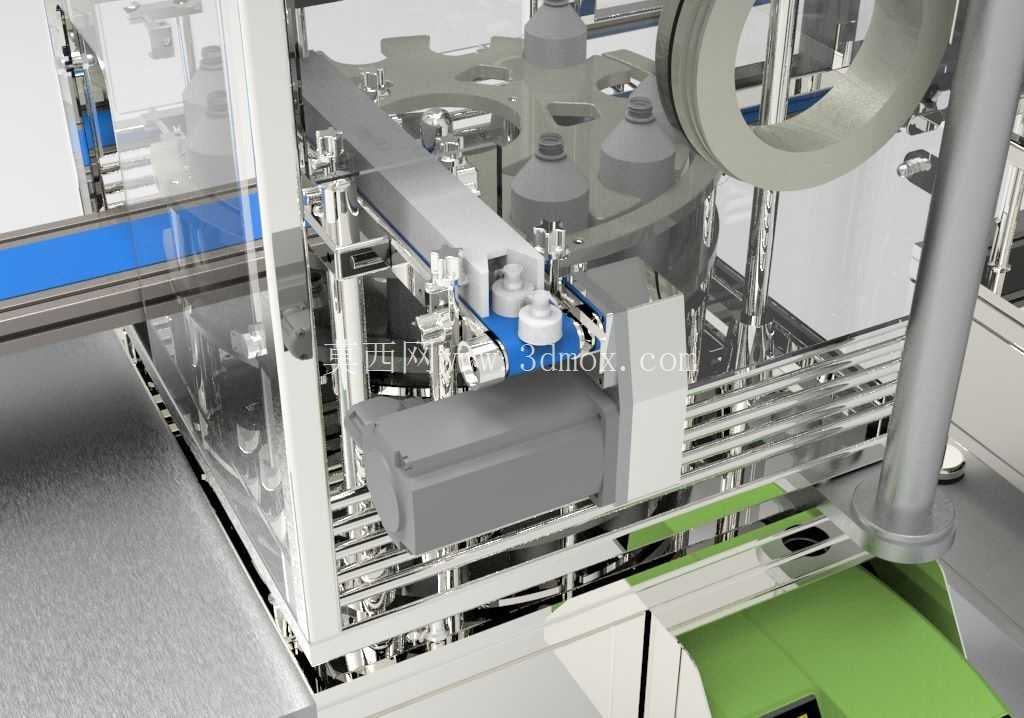

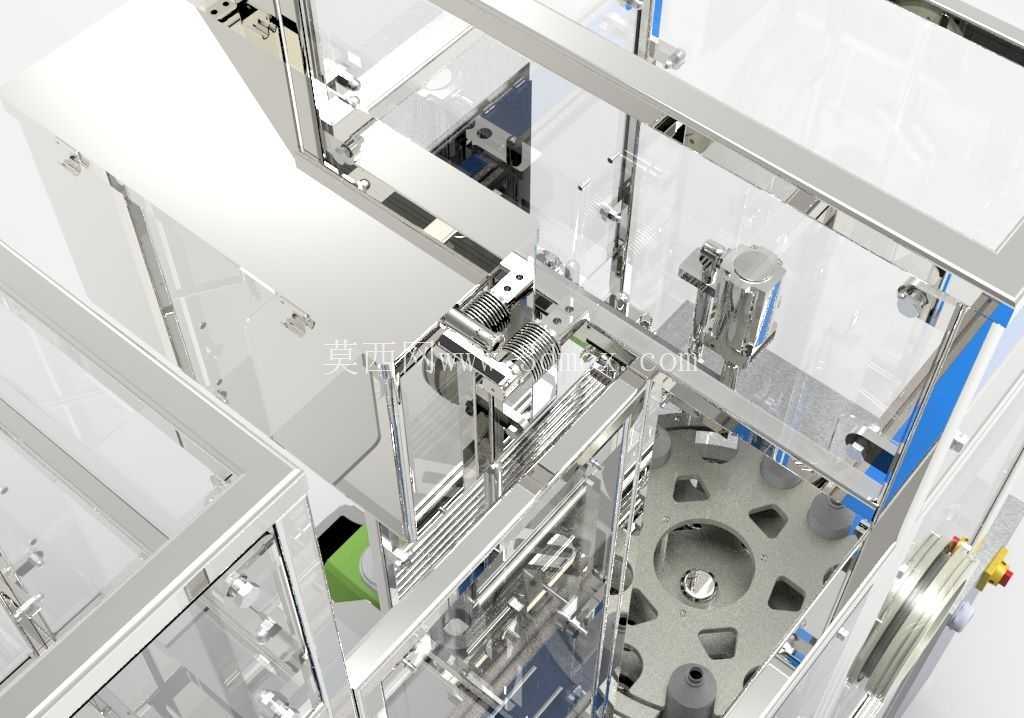

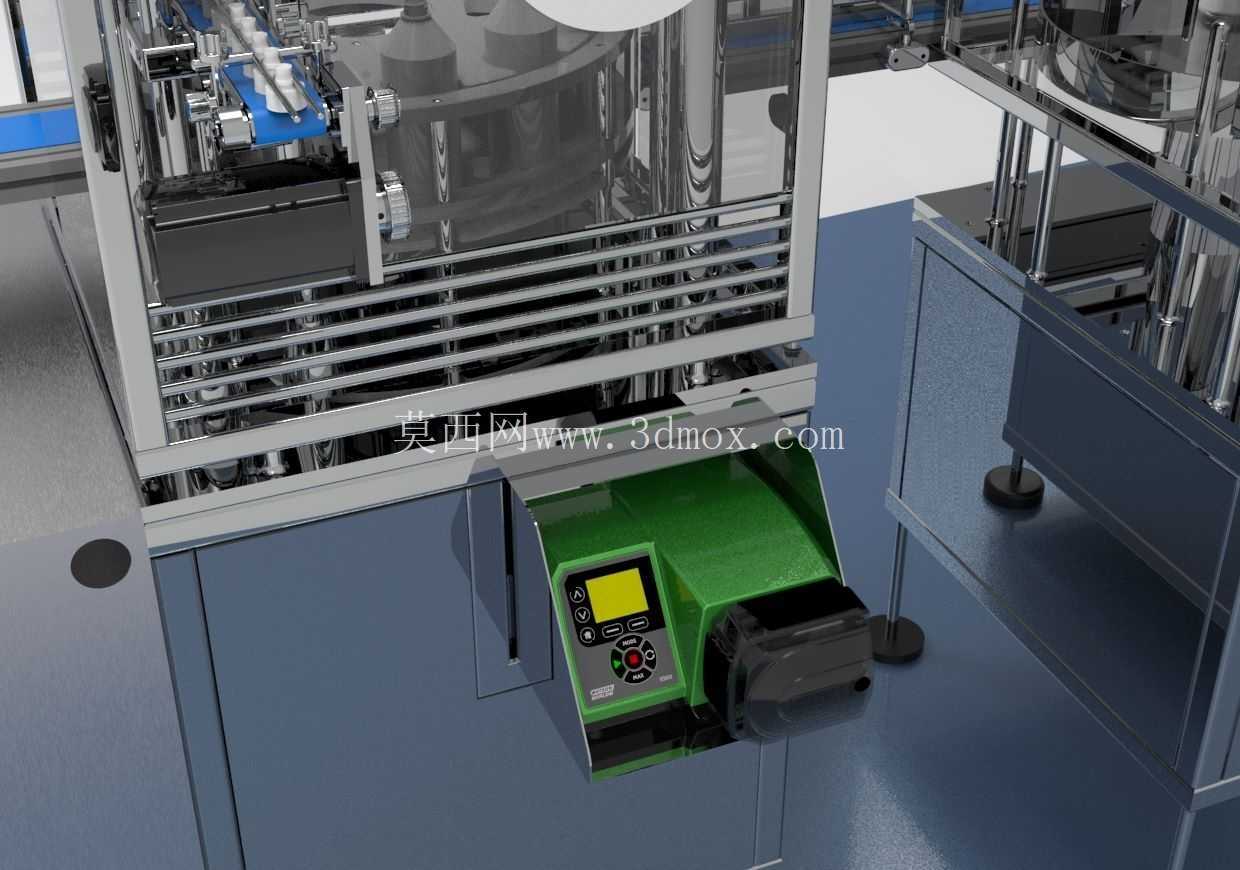

　　核心功能层面，设备将灌装与封盖工序集成在同一机架上，采用伺服电机作为主驱动源，相比传统的凸轮分割器驱动结构，可根据不同瓶型、不同物料的灌装需求灵活调整旋转节拍，单工位的灌装量调节范围覆盖50ml到500ml，灌装头采用防滴漏设计，在工位转序过程中不会出现残液滴落污染瓶身的问题；封盖单元配备扭矩可调的旋盖头，可适配塑料螺纹盖、铝制防盗盖等多种常见盖型，旋盖扭矩可根据盖型材质精准调整，避免出现旋盖过紧导致盖体滑牙、旋盖过松导致密封失效的问题。

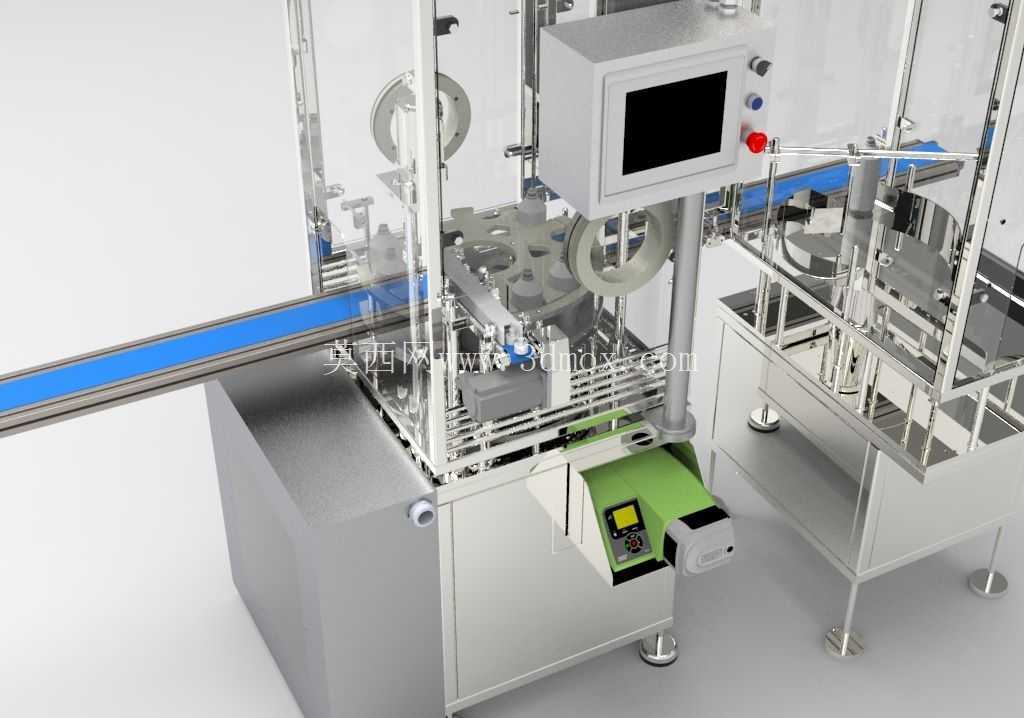

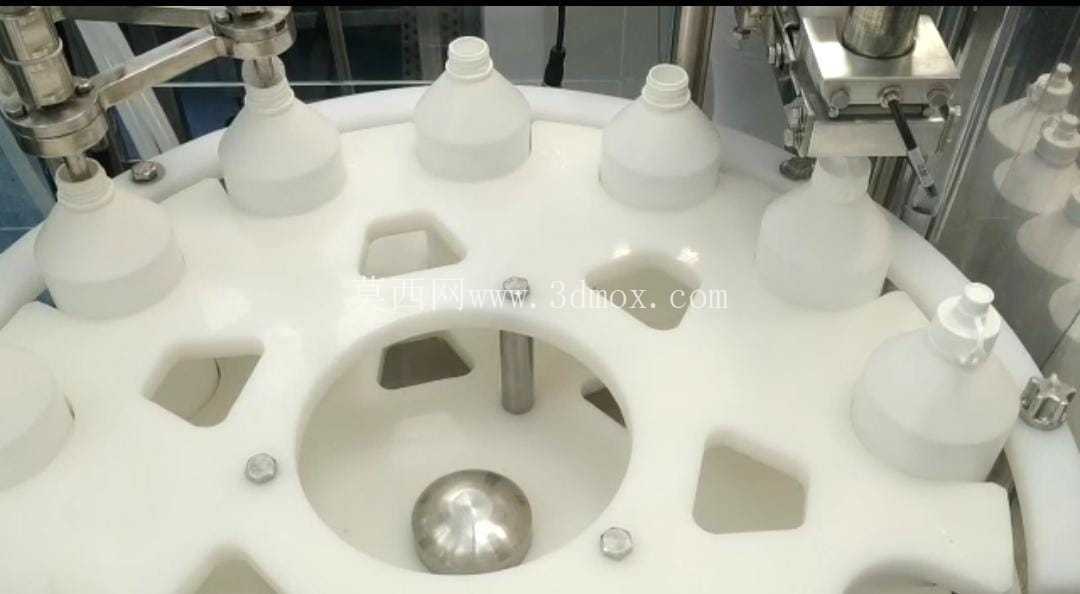

　　设计过程中重点考虑了不同规格产品的快速换型需求，灌装头、旋盖头、瓶体夹持夹具都采用快拆式结构，不需要专用工具就能完成更换，单批次产品换型的调整时间可控制在20分钟以内，适配多品种小批量的柔性生产需求。输送线采用蓝色食品级PU皮带，符合食品接触材料的安全要求，皮带两侧配备可调式导向栏板，可根据瓶体直径调整导向间距，避免瓶体在输送过程中出现歪斜、倒瓶的问题，输送线的驱动端与主机驱动采用同步联动控制，保证工位转序的节拍完全匹配，不会出现瓶体积压、工位缺瓶的情况。设备的电控元件全部集成在机架下部的密封电控柜内，避免生产过程中的水汽、粉尘进入电控柜引发元件故障，走线全部采用拖链防护，运动部位的线缆不会因为长期往复运动出现磨损断裂的问题。从实际生产适配性来看，这款设备的稳定生产节拍可达每分钟60到80瓶，相比传统的分体式灌装封盖设备，占地面积减少约30%，工位间的转序损耗降低15%以上，适合中小型生产企业的瓶装产品自动化升级需求，在建模过程中对所有运动部件的干涉情况做了完整校验，所有夹具、执行件的装配关系都按照实际加工装配公差预留了调整余量，可直接用于后续的工程出图、生产制造参考。
