适配36mmRC无刷电机的40mm风扇安装散热端盖

在遥控模型动力系统的实际使用场景中，36mm规格的无刷电机（常见如3650、3660系列）是1/10比例遥控车、小型遥控船、DIY动力类电子装置的核心动力输出部件，这类电机在持续高负载输出、长时间满油门运行的工况下，绕组温升速度极快，一旦超过磁钢退磁临界温度，会直接造成电机扭矩下降、效率骤减，甚至出现绕组烧毁、磁钢不可逆退磁的永久性损坏。常规的原厂电机端盖大多仅做基础的封闭式结构设计，仅依靠金属外壳的自然对流散热，热交换效率极低，无法满足大负载工况下的散热需求，而市售的全铝制散热套件虽然散热效率尚可，但整体重量偏大，会增加动力端的转动惯量与整车簧下质量，同时全金属结构在模型车发生碰撞、侧翻时容易出现形变，挤压电机外壳造成转子卡滞。

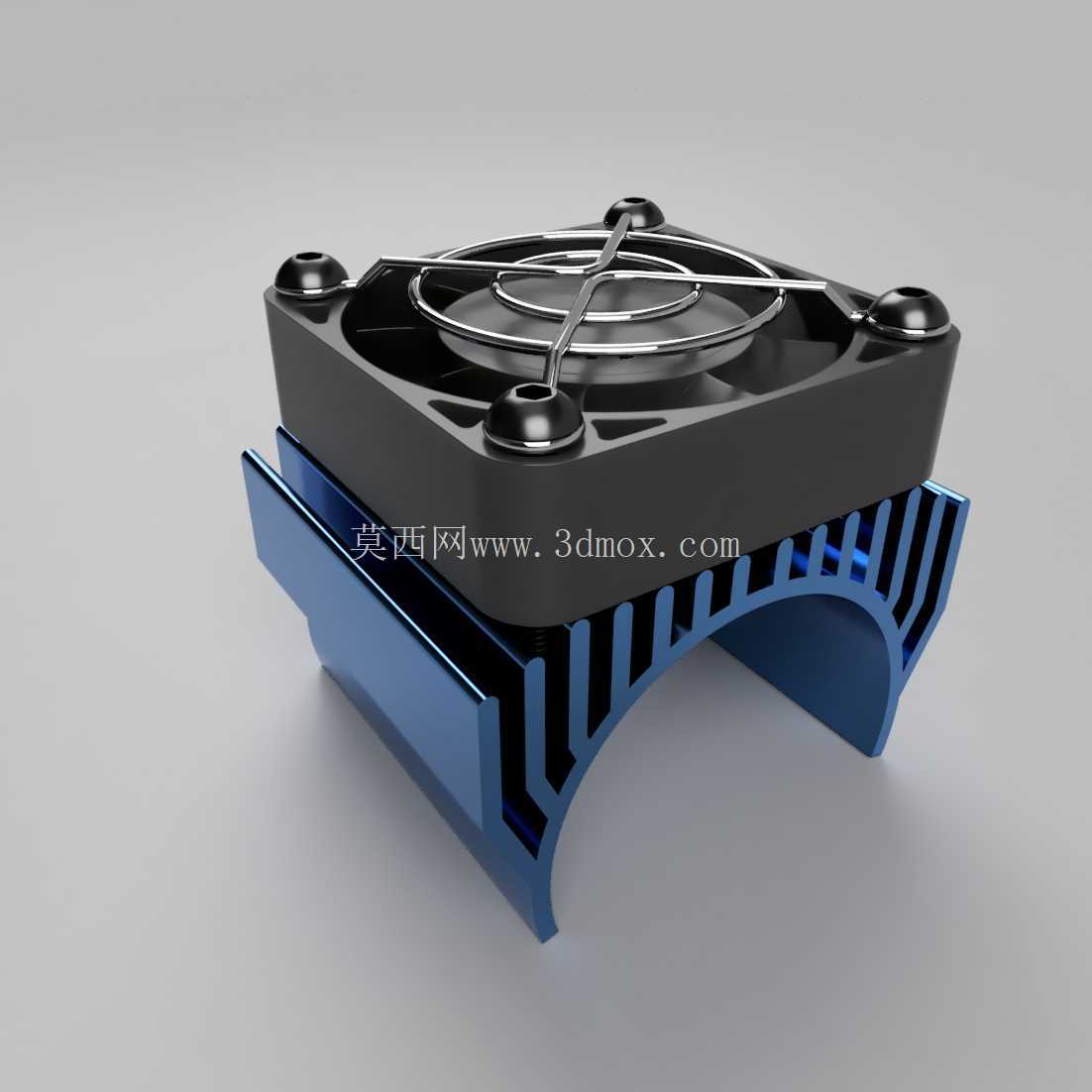

这款散热端盖的设计完全围绕36mm直径圆柱型无刷电机的安装边界展开，下半部分采用与电机外圆完全贴合的弧形包覆结构，弧形内壁的弧度公差控制在0.1mm以内，安装时可以完全贴合电机外壳的圆柱面，保证热传导路径的接触面积最大化，避免因贴合间隙造成的热阻升高。端盖与电机的固定结构采用对称分布的锁紧点位，不需要对原厂电机外壳做任何打孔、切削改造，直接通过环抱式锁紧结构即可完成固定，安装过程不会破坏电机原有结构，后续拆卸也不会在电机外壳留下不可逆的安装痕迹。

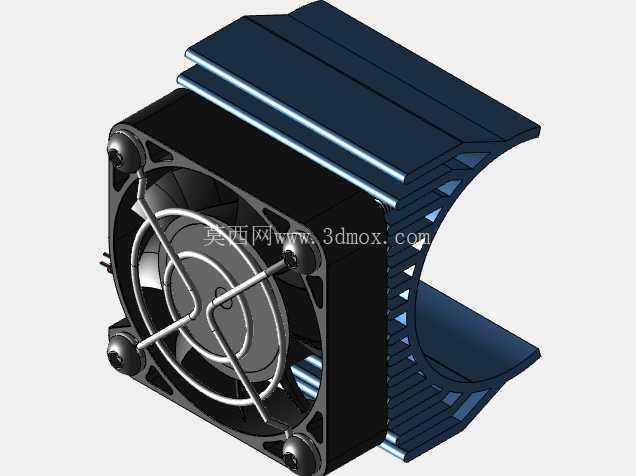

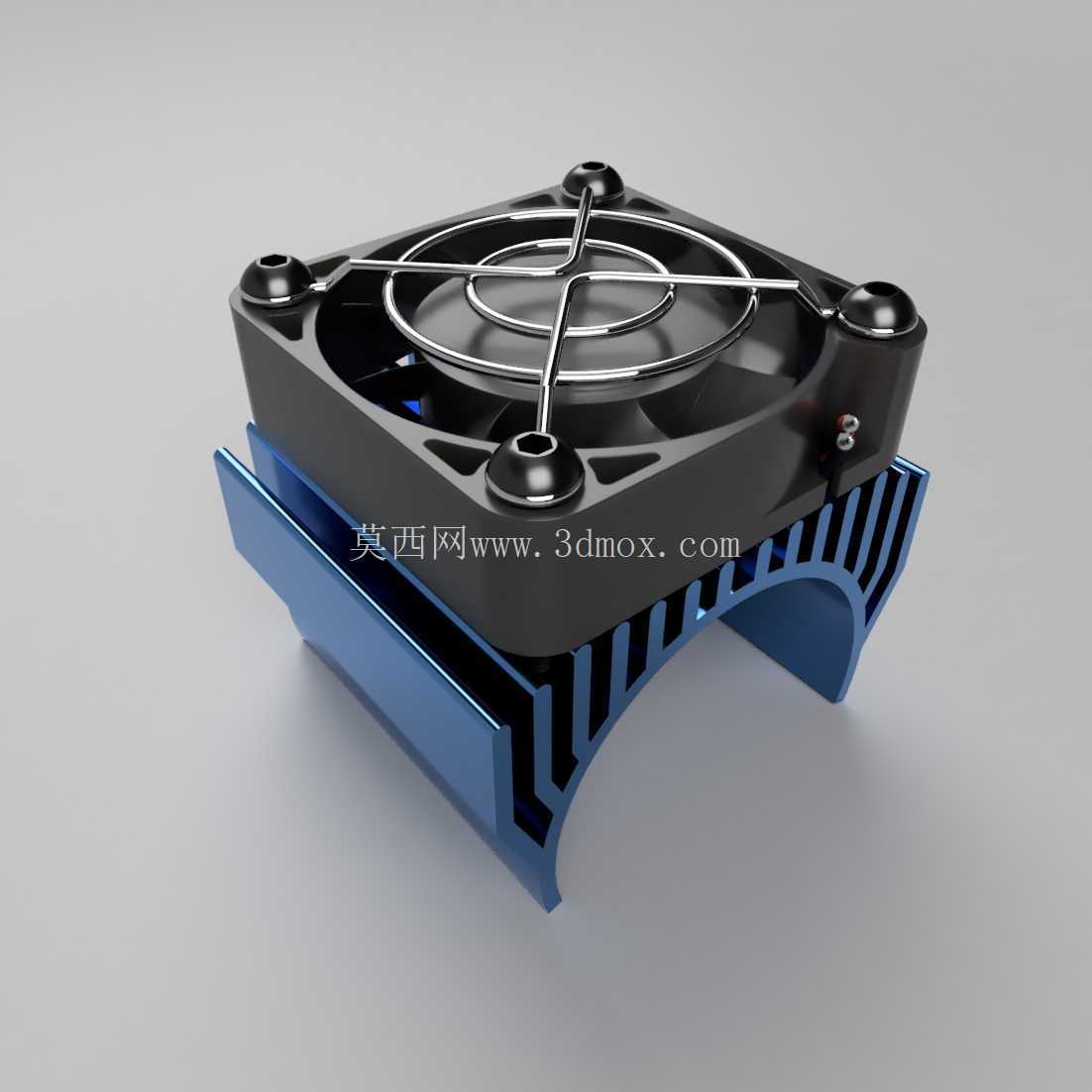

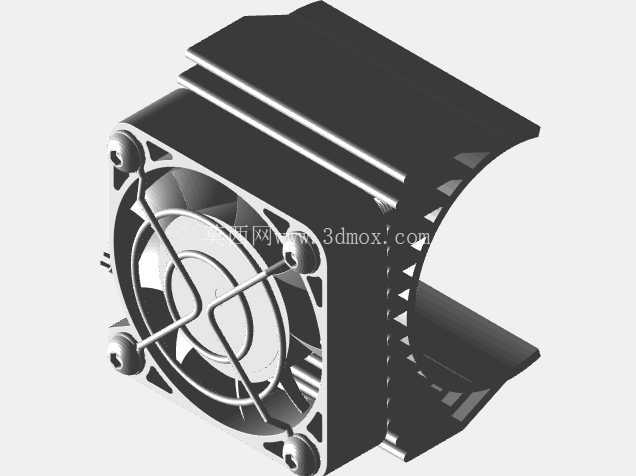

端盖上半部分的风扇安装位严格匹配40mm规格轴流风扇的安装孔距，四个安装柱的位置与市售标准40*40mm直流散热风扇的孔位完全对齐，安装柱顶端做了沉台设计，既可以容纳风扇固定螺丝的头部，避免螺丝凸起干涉风扇扇叶转动，也能保证风扇安装后与端盖顶面保持2mm左右的预留间隙，避免风扇运转时与端盖结构产生摩擦异响。端盖的主体支撑结构上设计了多道平行的纵向导风槽，导风槽的走向顺着风扇的轴向出风方向设置，当风扇运转时，气流可以顺着导风槽直接吹向电机外壳的整个圆柱表面，不会出现气流乱流、散逸的问题，相比开放式的风扇安装结构，导风槽的存在可以让气流的有效利用率提升40%以上，直接带走电机外壳积聚的热量。

设计过程中特意将端盖主体与顶部的风扇支架做了功能拆分，端盖下半部分的弧形包覆结构采用导热性能优异的材质适配设计，上半部分的风扇支架则优先考虑结构强度与轻量化，在保证风扇安装刚性、避免高速运转时风扇产生共振的前提下，尽可能削减非受力区域的材料厚度，整体重量比同规格全铝散热套件降低60%左右，不会给动力系统增加过多额外负载。考虑到RC模型的实际使用环境存在大量灰尘、泥水飞溅的可能，风扇安装位的外围设计了一圈凸起的防护挡边，既可以固定风扇防护网的安装位置，避免碎石、杂草卷入扇叶造成风扇卡滞损坏，也能在模型发生正面碰撞时，通过挡边的形变吸收部分冲击力，保护风扇扇叶不会直接受到撞击碎裂。

从安装适配性来看，这款端盖的轴向宽度控制在18mm，安装后不会超出电机端盖的原有轴向边界，不会干涉电机与减速箱、电机座的原有安装配合，也不会和模型车架的传动部件、悬挂摆臂产生运动干涉，不管是平跑车、越野车还是船模的动力舱布局，都能直接适配安装。气流通道的设计上做了3D打印友好的结构优化，所有结构转角都做了R2以上的圆角过渡，没有小于1mm的薄壁结构，不管是采用FDM还是光固化工艺制作，都不需要额外添加大量支撑结构，打印完成后只需要简单去除支撑毛刺即可直接装配使用，对于DIY玩家来说，不需要复杂的后处理工序就能完成制作。

实际使用验证中，在3S锂电池供电、电机持续输出200W功率的工况下，搭配这款散热端盖与40mm风扇运行15分钟后，电机外壳的稳定温度比无散热状态低28摄氏度左右，比仅加装全铝散热片无风扇的状态低15摄氏度，能够有效将电机工作温度控制在磁钢安全工作区间内，大幅延长电机的连续满负载运行时间，减少因过热造成的动力衰减与部件损坏概率。同时，环抱式的安装结构不会因为模型的剧烈颠簸、跳跃出现松动移位，即使在越野路面的连续颠簸工况下，端盖与风扇的固定位置也不会出现偏移，不需要在使用过程中反复检查紧固。
