法兰连接弹簧式安全阀结构设计

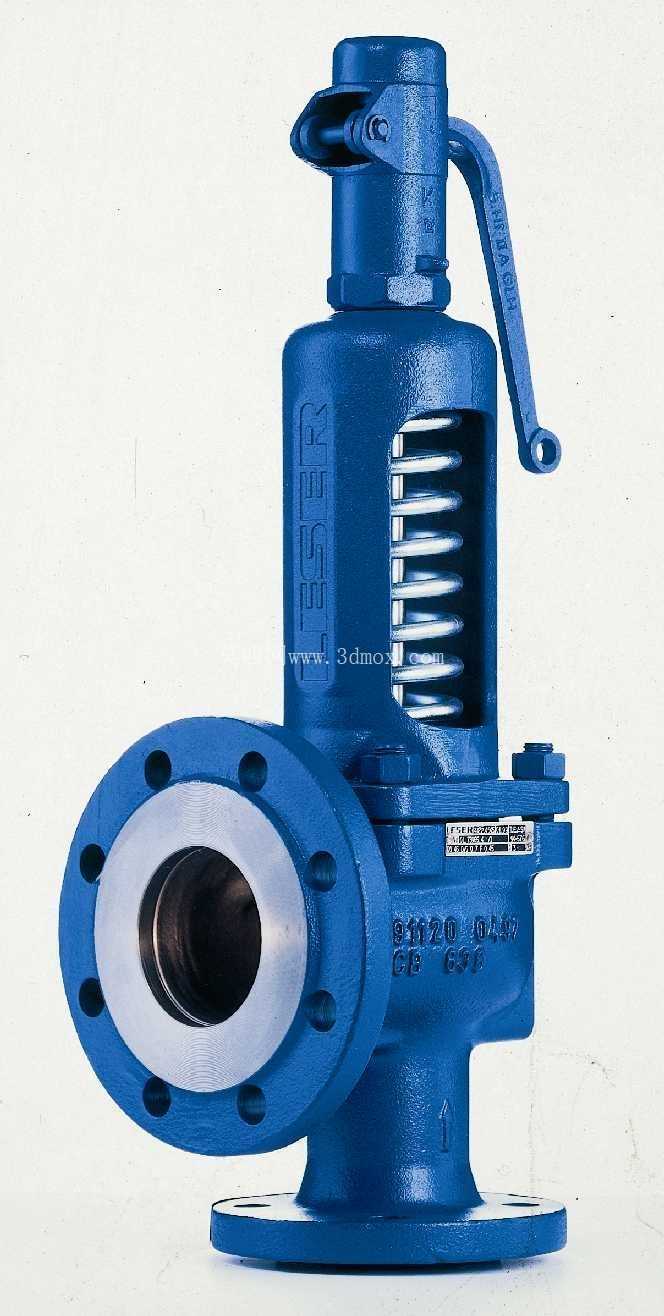

　　这款带扳手弹簧全启式法兰安全阀，主要应用在承压类工业系统的超压泄放场景，常见于蒸汽锅炉、压力容器、压力输送管道、化工反应装置的压力保护回路，是承压系统里最后一道被动安全屏障，当系统内部介质压力超过预设整定压力值时，阀门会自动开启泄放多余介质，待压力回落至安全回座压力后自动关闭，避免系统因超压发生爆裂、泄漏等安全事故。从结构设计逻辑来看，这款阀门采用弹簧直接载荷式结构，整定压力通过调整弹簧预压缩量实现，顶部设置的手动扳手可在设备定期校验、应急泄压操作时手动开启阀门，满足特种设备定期校验的操作要求；阀体采用角式流道设计，介质从侧方法兰入口进入，从下方法兰出口排出，流道转折处做了圆弧过渡处理，减少介质泄放时的流阻与冲蚀，全启式的阀瓣设计能在开启后快速达到额定泄放面积，短时间内泄放大量超压介质，相比微启式安全阀更适配蒸汽、大流量气体介质的泄放需求。

　　安装边界方面，这款阀门采用法兰连接形式，进出口法兰均为标准凸面法兰结构，法兰端面的螺栓孔数量、孔径、孔中心距匹配对应压力等级的管道法兰标准，安装时需保证阀门垂直安装在承压设备或管道的顶部接口处，进出口轴线与地面保持垂直，避免倾斜安装导致弹簧受力偏斜、阀瓣卡涩，影响整定压力精度与密封性能；阀门顶部扳手操作空间需预留足够余量，方便日常校验操作时扳手能完成全行程扳动，侧方出口需连接泄压排放管道，将泄放的高温、高压介质引导至安全区域，避免泄放介质伤及周边操作人员。

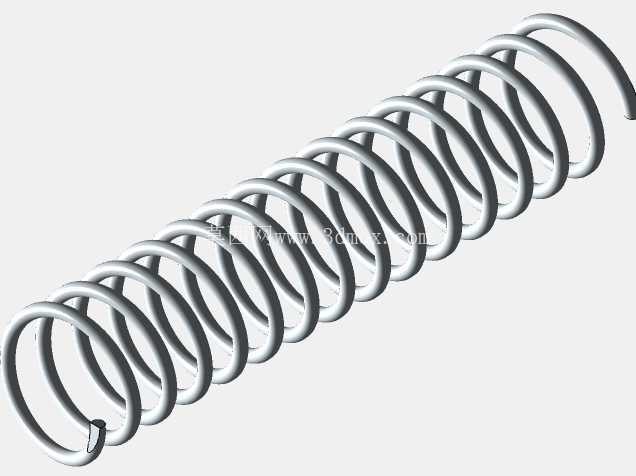

　　结构细节上，阀瓣与阀座的密封面采用堆焊硬质合金处理，耐受高速介质冲蚀与频繁启闭的磨损，弹簧采用圆柱螺旋压缩弹簧，表面做防腐处理，适配高温、潮湿的工业工况环境，阀体外部的弹簧腔设置了散热间隙，高温介质工况下可降低弹簧腔的温度，避免弹簧长期高温下出现应力松弛，导致整定压力漂移；阀杆与导向套之间采用小间隙配合，保证阀瓣启闭过程中对中精度，避免启闭过程中出现卡滞、偏磨问题，导向套上设置了通气孔，平衡弹簧腔与出口侧的压力，避免背压影响阀门的开启精度。

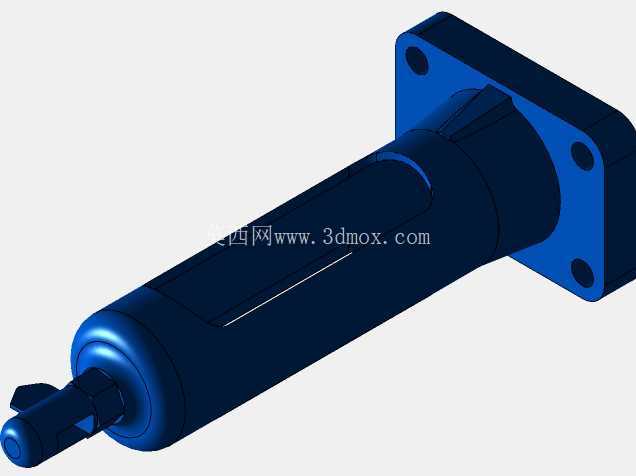

　　在实际选型适配中，这类安全阀的整定压力需要根据系统最高工作压力调整，通常整定压力要高于系统最高工作压力10%左右，同时要低于承压设备的设计压力，保证超压时能及时开启，正常工作时保持可靠密封；泄放能力需要匹配系统的最大超压介质流量，避免泄放能力不足导致系统压力持续升高，进出口通径的选择要根据泄放流量计算确定，不能随意缩径安装，否则会大幅降低实际泄放能力。从三维建模的角度来看，这类阀门的建模需要重点关注法兰密封面的形位公差、阀瓣与阀座的配合锥面角度、弹簧的有效圈数与刚度匹配关系、扳手的操作行程与阀瓣开启高度的联动关系，装配时需要保证阀杆、弹簧、阀瓣的同轴度，模拟实际工况下的受力状态，才能还原阀门真实的动作逻辑，为后续的工程选型、安装布局提供准确的三维参考。
